Параметрирование модуля EDC (A435) MAN
(MAN-cats)
Эта процедура должна использоваться если рабочий FFR



Внимание!
Для выполнения процедуры настройки модулей автомобиля необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

На стартовом экране MAN-cats выберите опцию [Программирование автомобиля] и подтвердите.

Затем появится следующий экран:

Убедившись, что вышеуказанные пункты выполнены, подтвердите.
Затем появится экран, показанный ниже:

Выберите опцию [параметризация] и подтвердите.
Затем появится экран, показанный ниже:

Выберите опцию [параметризация с файлом данных автомобиля при смене устройства управления] и подтвердите.
Затем появится экран, показанный ниже:

Выберите вариант [по автомобилю с помощью компьютера управления автомобилем] и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока общение структурируется.

Подождите, пока будет прочитана служебная память.
Затем появится экран, показанный ниже:

Выберите вариант [EDC] и подтвердите.
Затем появится экран, показанный ниже:

Внимание!
- Если ссылочный номер устанавливаемого командного модуля отличается от исходного модуля, то дооснащение должно быть параметризовано.

Подождите, пока идентификационный номер блока управления сравнится с номером в базе данных автомобиля.
Если совпадений нет, процесс будет прерван, если проверенный номер совпадает, модуль команд заменяется, а затем появится экран ниже:

Внимание!
Для выполнения процедуры настройки модулей автомобиля необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

Выберите вариант [Запросить пароль], затем выберите [Онлайн с автомобилем], подтвердите, после этого выберите [ДА] и подтвердите еще раз.
Затем появится экран, показанный ниже:

Подождите, пока будет произведена идентификация.
Затем появится экран, показанный ниже:

Подождите, пока сервер передаст административные данные.
Затем появится экран, показанный ниже:

После очистки данных дождитесь подтверждения передачи от сервера.
Затем появится экран, показанный ниже:

После появления сообщения [Теперь можно запрограммировать блокировку запуска / формирование пары!], Подтвердите.
Затем появится экран, показанный ниже:

Внимание!
Чтобы выполнить процедуру настройки модулей автомобиля, необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

Выключите зажигание и подтвердите.
Затем появится экран, показанный ниже:

После замены блока управления снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока идентификатор блока управления сравнится с данными в файле данных автомобиля.
Затем появится экран, показанный ниже:

Подождите, пока будут проверены номера версии и программного обеспечения.
Затем появится экран, показанный ниже:

Подождите, пока продолжится проверка модуля EDC.
Затем появится экран, показанный ниже:

Дождитесь подготовки параметризации.
Затем появится экран, показанный ниже:

Дождитесь считывания параметров.
Затем появится экран, показанный ниже:

После появления сообщения [Параметризация может быть выполнена успешно!] Подтвердите.
Затем появится экран, показанный ниже:

После успешного завершения программирования командного модуля подтвердите.
Затем появится экран, показанный ниже:

Выберите вариант [назад] и подтвердите.
Затем появится экран, показанный ниже:

Выберите опцию [Очистить всю диагностическую память. (Параметризация завершена)] и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока будут проверяться командные модули.
Затем появятся следующие экраны:

На экране ниже в правом нижнем углу выберите параметры [читать] и [Автомобиль] и подтвердите.

На экране ниже в правом нижнем углу выберите опцию [Конец], чтобы завершить параметризацию.


Параметрирование EDC7 с другим серийным номером
Внимание!
Чтобы выполнить процедуру замены модуля с другим номером детали, необходимо проверить следующие пункты:
- Вы должны ознакомиться со списком совместимости и проверить, какие модули совместимы с тем, который установлен в автомобиле.
- Чтобы просмотреть список совместимости, см. ниже.
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.

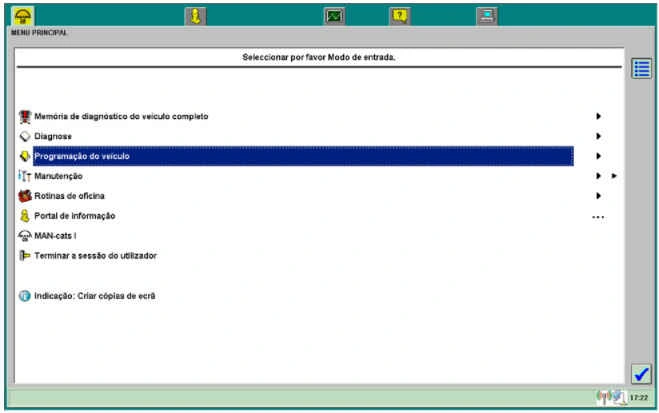

На главном экране MAN-cats выберите опцию [Программирование автомобиля] и нажмите ок.

После сообщения [Вы хотите подключиться сейчас] выберите [НЕТ] и нажмите ок.

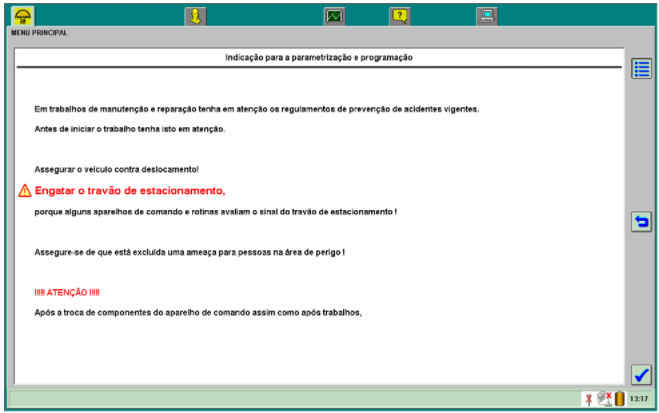

Прочитав уведомление, нажмите ок.

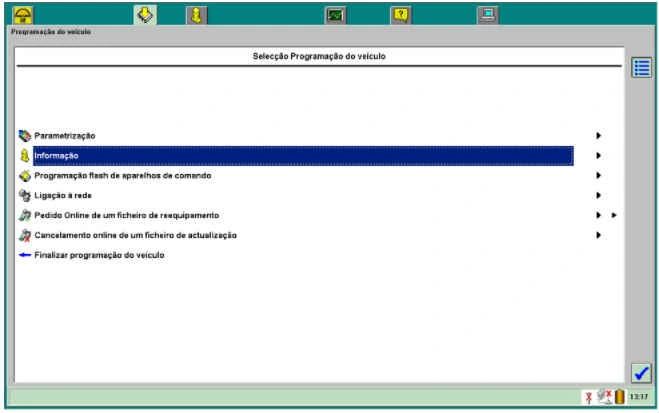

Выберите вариант [Информация], затем нажмите ок.

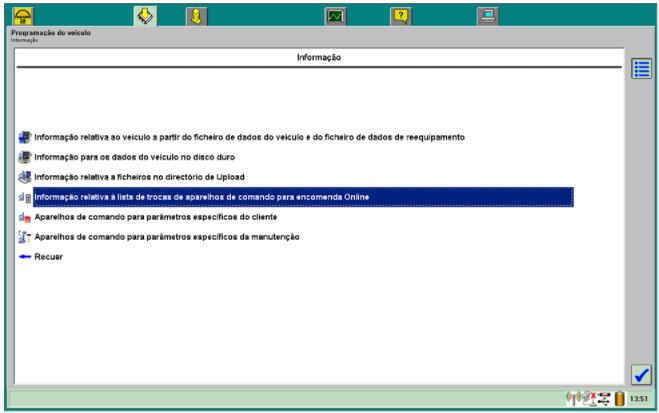

Выберите вариант [Информация о списке обменов командной станцией для онлайн-заказа], затем нажмите ок.

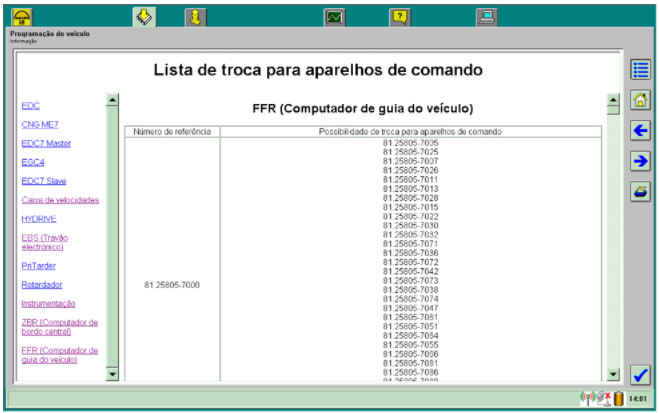

Выберите опцию [FFR (компьютер управления автомобилем)], затем проверьте этот список на наличие серийного номера, совместимого с номером нового модуля транспортного средства, после этого нажмите ок.


Параметрирование
На главном экране MAN-cats выберите опцию [Полная диагностическая память автомобиля] и нажмите ок.

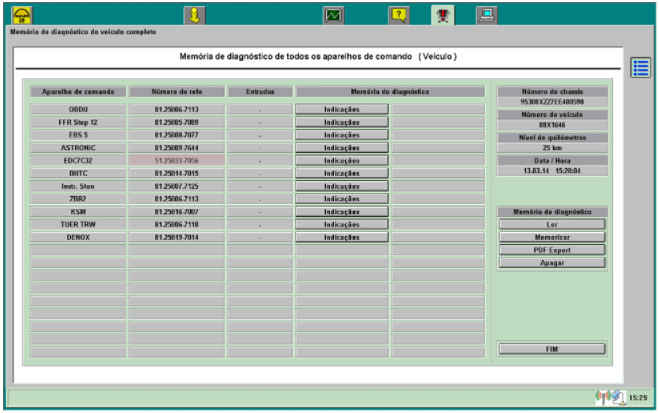

Запишите номер детали MAN (выделен красным) модуля, который вы хотите заменить.
Выберите вариант [КОНЕЦ] и нажмите ок.

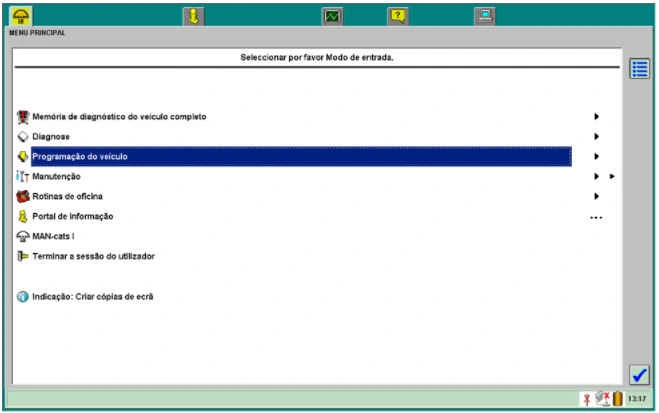

Выберите вариант [Программирование автомобиля] и нажмите ок.

Прочитав предупреждения, нажмите ок.

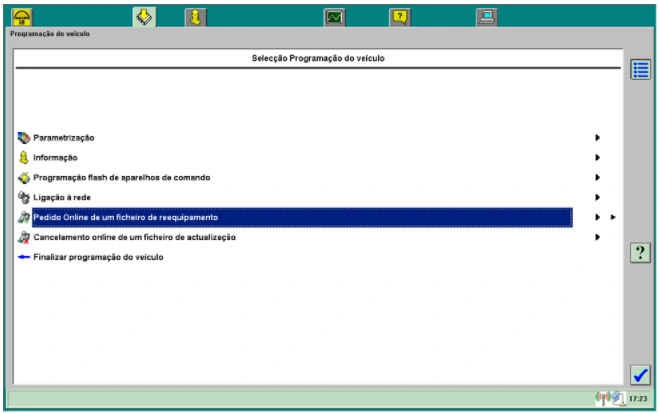

Выберите вариант [Онлайн-запрос файла переоборудования] и нажмите ок.


Продолжение доступно только пользователям
(программа на нашем сервере)
