Параметрирование модуля FFR MAN
(MAN-cats)
Эта процедура должна использоваться если рабочий FFR



Внимание!

Для выполнения процедуры настройки модулей автомобиля необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

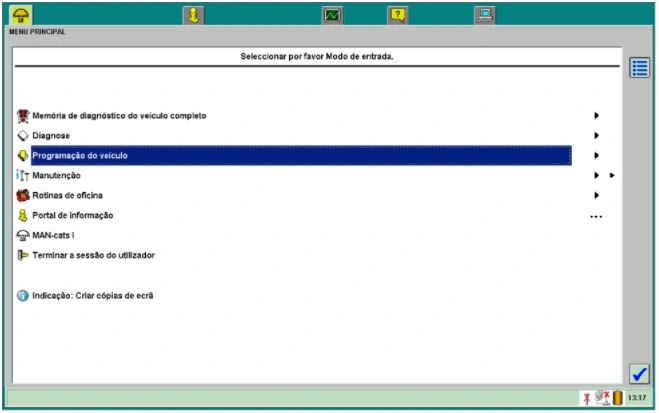

На стартовом экране MAN-cats выберите опцию [Программирование автомобиля] и подтвердите.

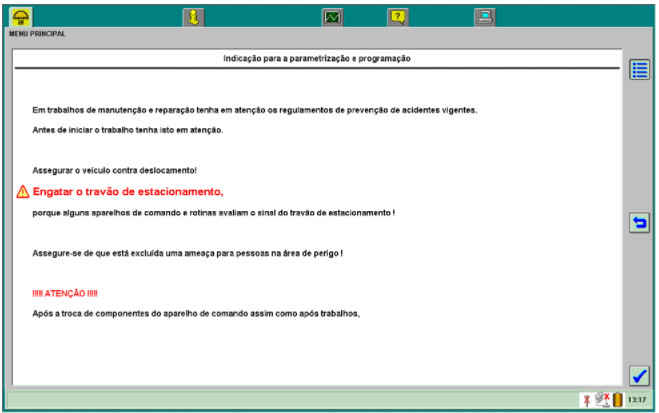

Затем появится следующий экран:

Убедившись, что вышеуказанные пункты выполнены, подтвердите.
Затем появится экран, показанный ниже:

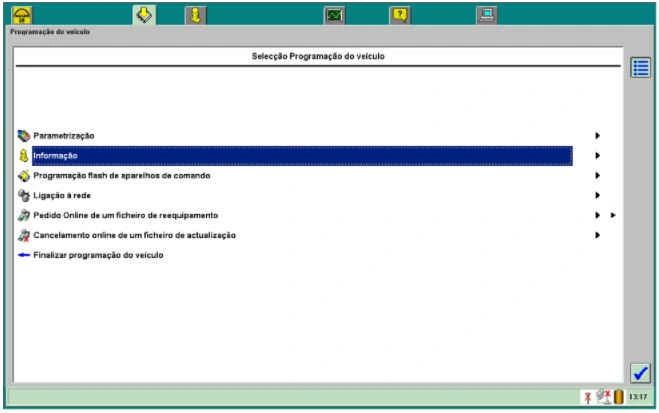

Выберите опцию [параметризация] и подтвердите.
Затем появится экран, показанный ниже:

Выберите опцию [параметризация с файлом данных автомобиля при смене устройства управления] и подтвердите.
Затем появится экран, показанный ниже:

Выберите вариант [по автомобилю с помощью компьютера управления автомобилем] и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока общение структурируется.

Подождите, пока будет прочитана служебная память.

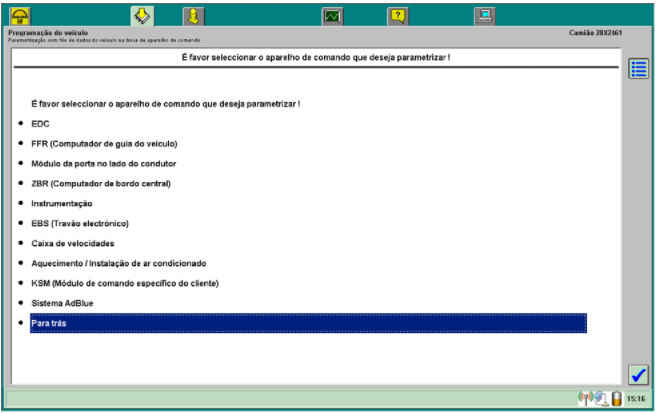

Затем появится экран, показанный ниже:

Выберите вариант [FFR] и подтвердите.
Затем появится экран, показанный ниже:

Внимание!
- Если ссылочный номер устанавливаемого командного модуля отличается от исходного модуля, то дооснащение должно быть параметризовано.

Подождите, пока идентификационный номер транспортного средства сравнится с номером в базе данных транспортных средств.
Если совпадений нет, процесс будет прерван, если проверенный номер совпадает, модуль команд заменяется, а затем появится экран ниже:

Подождите, пока параметры будут считаны из FFR.
Затем появится экран, показанный ниже:

Внимание!
Для выполнения процедуры настройки модулей автомобиля необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

Выключите зажигание и подтвердите.
Затем появится экран, показанный ниже:

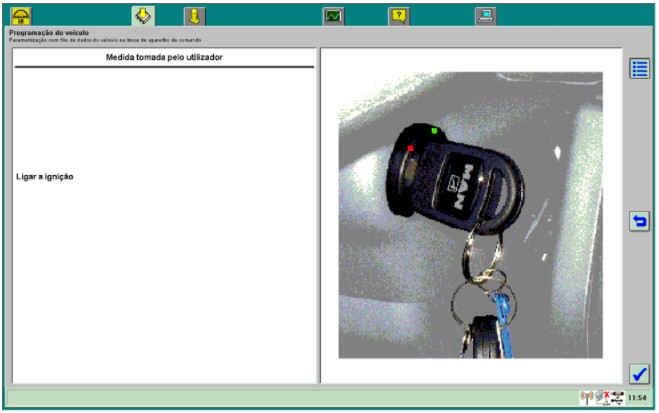

После замены блока управления снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока идентификационный номер транспортного средства сравнится с номером в базе данных транспортных средств.
Затем появится экран, показанный ниже:

Подождите, пока будут проверены номера версии и программного обеспечения.
Затем появится экран, показанный ниже:

Внимание!
Для выполнения процедуры настройки FFR должны присутствовать все ключи автомобиля, так как они будут перекодированы во время параметризации устройства управления.

Прочитав сообщение [Все ключи для этого автомобиля должны быть сброшены для блокировки запуска!], Подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока запустится управляющий компьютер.
Затем появится экран, показанный ниже:

Дождитесь считывания информации системы иммобилайзера.
Затем появится экран, показанный ниже:

Внимание!
Для выполнения процедуры настройки FFR должны присутствовать все ключи автомобиля, так как они будут перекодированы во время параметризации устройства управления.

Система распознала ключевые коды, зарегистрированные в FFR, но текущий код будет аннулирован и будет создан новый.
После сообщения [Продолжить?] Выберите [ДА] и подтвердите.
Затем появится экран, показанный ниже:

Дождитесь считывания информации системы иммобилайзера.
Затем появится экран, показанный ниже:

Внимание!
Для выполнения процедуры настройки FFR должны присутствовать все ключи автомобиля, так как они будут перекодированы во время параметризации устройства управления.

Чтобы продолжить параметризацию FFR, запущенные ключи будут отменены, и в текущем ключе будет создан новый код.

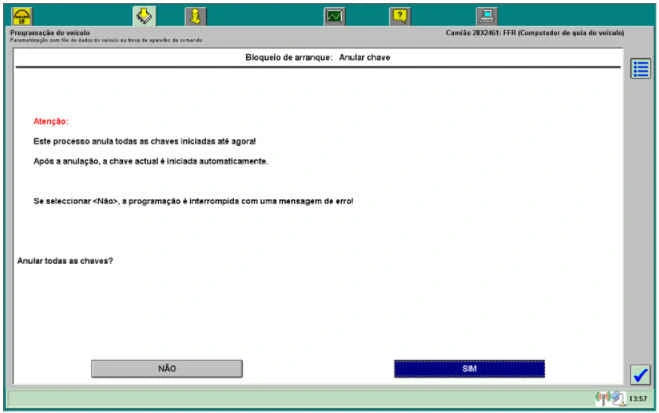

После сообщения [Отозвать все ключи?] Выберите [ДА] и подтвердите.
Затем появится экран, показанный ниже:

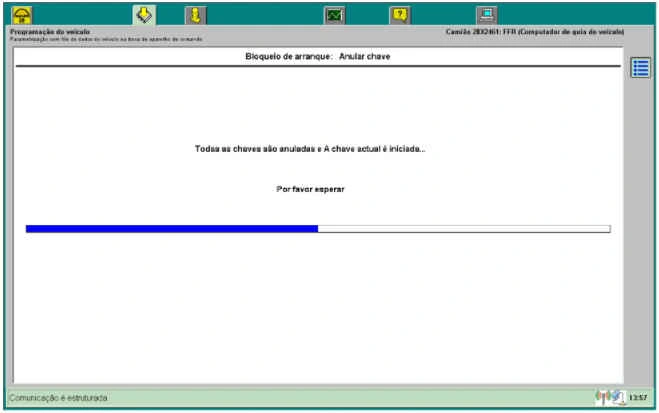

Подождите, пока связь будет структурирована, а затем ключи будут удалены, а текущий ключ будет инициализирован.
Затем появится экран, показанный ниже:

сохранить информацию о системе иммобилайзера для чтения.
Затем появится экран, показанный ниже:

Внимание!
Для выполнения процедуры настройки FFR должны присутствовать все ключи автомобиля, так как они будут перекодированы во время параметризации устройства управления.

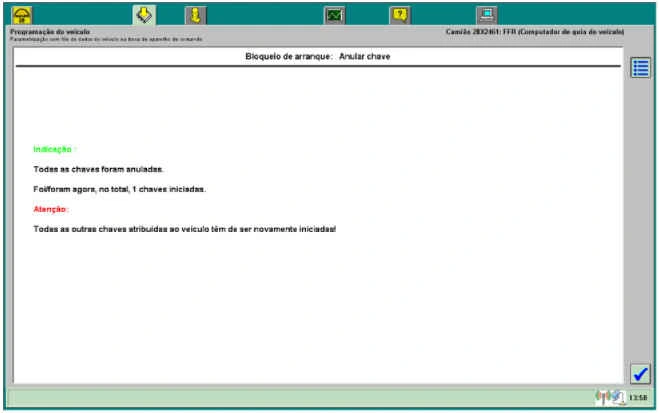

Текущий ключ был инициализирован, после сообщения [Все другие ключи, назначенные автомобилю, необходимо снова инициализировать!], Подтвердите.
Затем появится экран, показанный ниже:

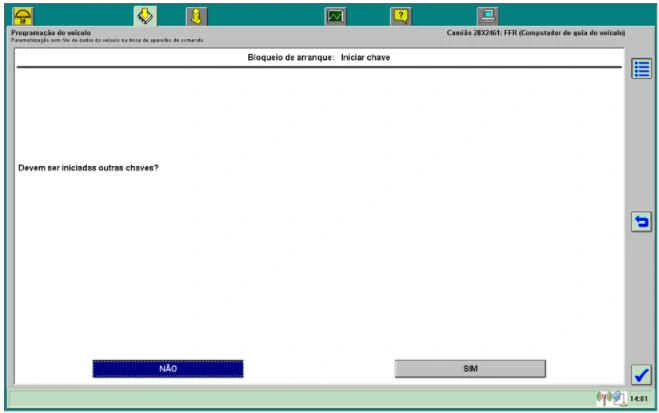

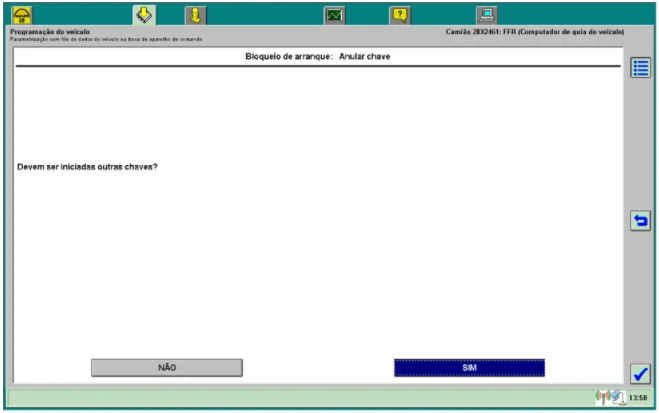

После сообщения [Следует ли запускать другие клавиши?] Выберите [ДА] и подтвердите.
Затем появится экран, показанный ниже:

Изображение FFR. Это для коробки передач.

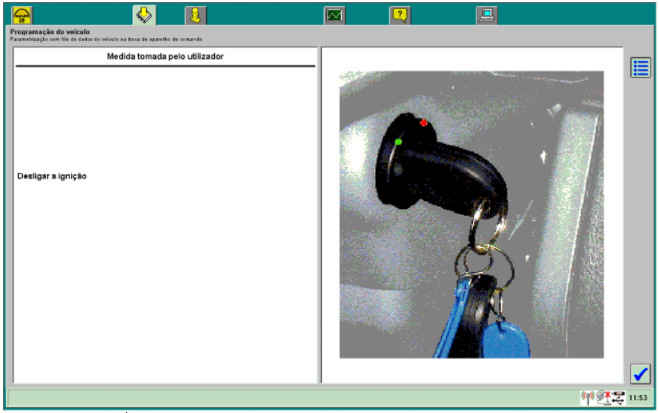

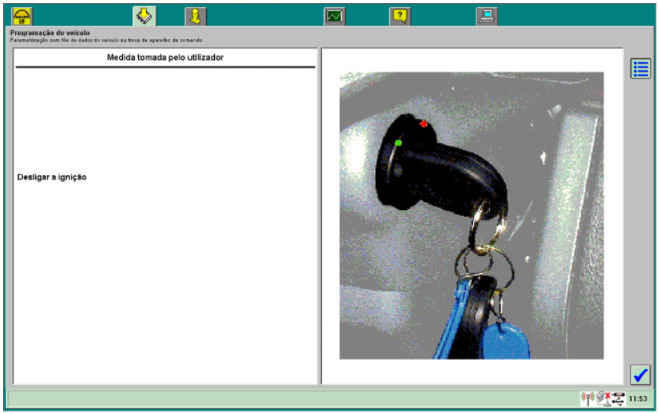

Выключите зажигание и подтвердите.
Затем появится экран, показанный ниже:

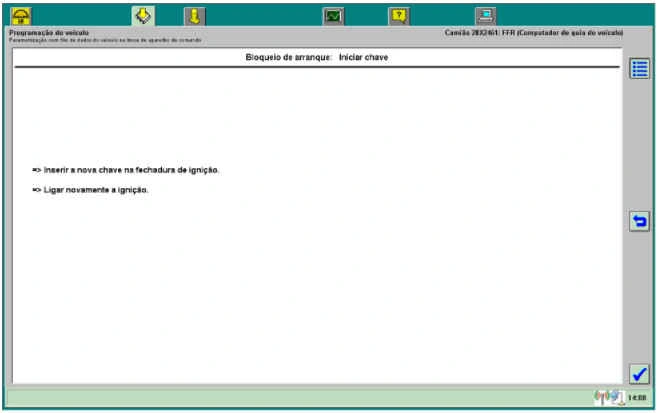

Вставьте новый ключ в замок зажигания, снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

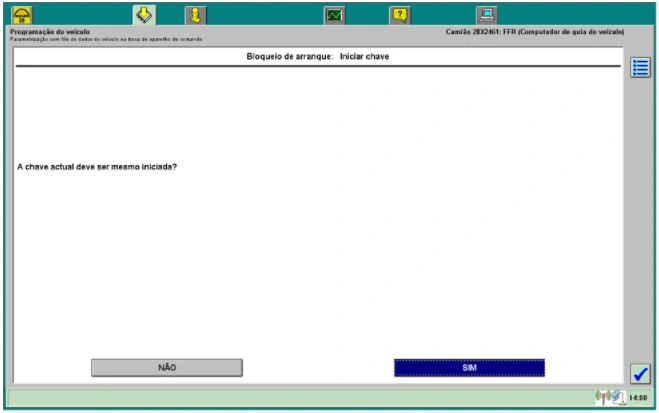

После сообщения [Действительно ли текущий ключ должен быть запущен?] Выберите [ДА] и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока связь будет структурирована, а затем будет инициализирован текущий ключ.
Затем появится экран, показанный ниже:

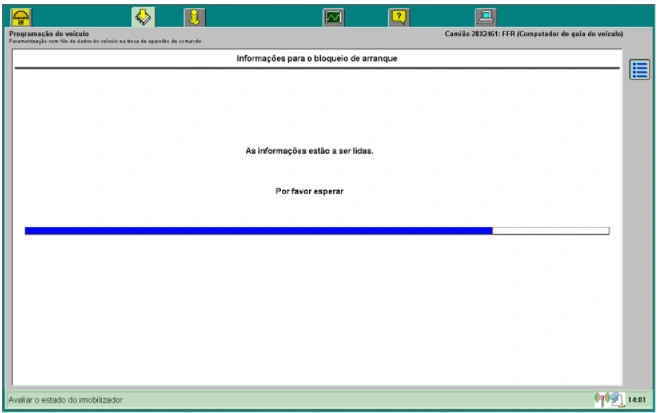

Дождитесь считывания информации системы иммобилайзера.
Затем появится экран, показанный ниже:

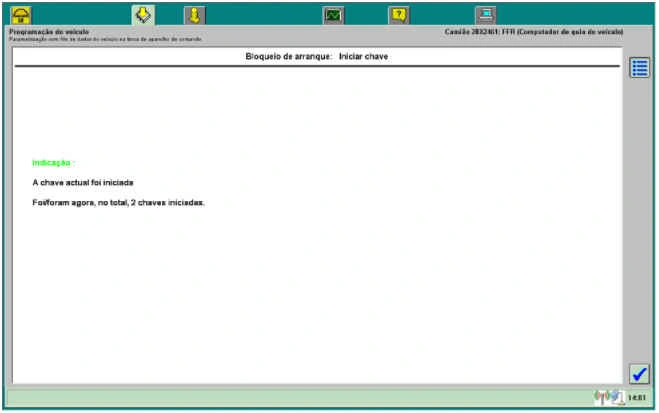

После появления сообщения [Текущий ключ был запущен.] Подтвердите.
Затем появится экран, показанный ниже:

Количество клавиш, которые можно запустить, ограничено.
После сообщения [Следует ли запускать другие клавиши?] Выберите [НЕТ] и подтвердите.
Затем появится экран, показанный ниже:

Выключите зажигание и подтвердите.
Затем появится экран, показанный ниже:

Снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

Дождитесь считывания информации системы иммобилайзера.
Затем появится экран, показанный ниже:

После появления сообщения [Блокировка пуска уже активирована!] Подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока будут проверены номера версии и программного обеспечения.
Затем появится экран, показанный ниже:

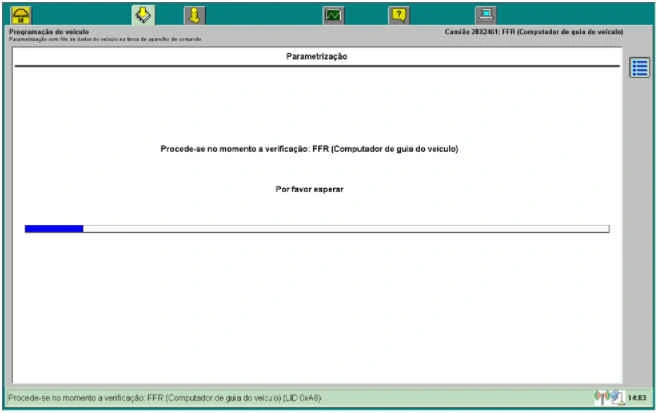

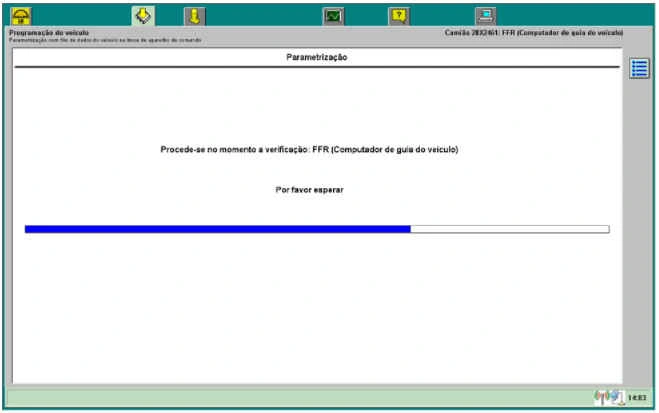

Дождитесь проверки FFR (Vehicle Management Computer).
Затем появится экран, показанный ниже:

Подождите, пока параметры будут введены в командный модуль.
Затем появится экран, показанный ниже:

Дождитесь проверки FFR (Vehicle Management Computer).
Затем появится экран, показанный ниже:

Дождитесь записи параметров в служебную память.
Затем появится экран, показанный ниже:

Дождитесь подготовки параметризации.
Затем появится экран, показанный ниже:

Дождитесь проверки FFR (Vehicle Management Computer).
Затем появится экран, показанный ниже:

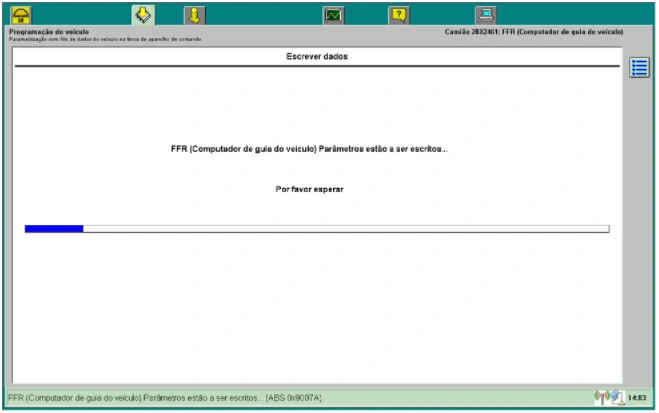

Подождите, пока параметры будут записаны в FFR (компьютер управления автомобилем).
Затем появится экран, показанный ниже:

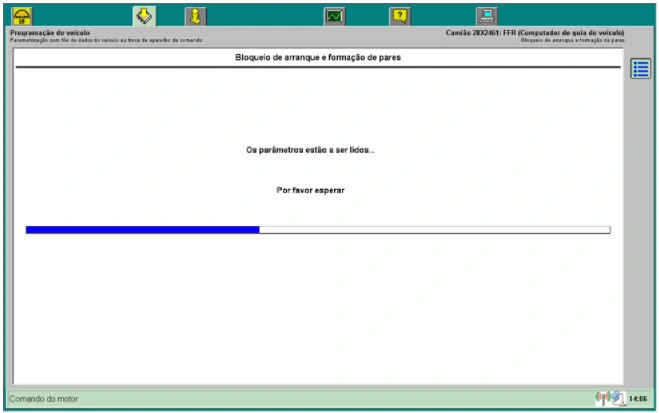

Дождитесь считывания информации системы управления двигателем.
Затем появится экран, показанный ниже:

После появления сообщения [Параметризация может быть выполнена успешно!] Подтвердите.
Затем появится экран, показанный ниже:

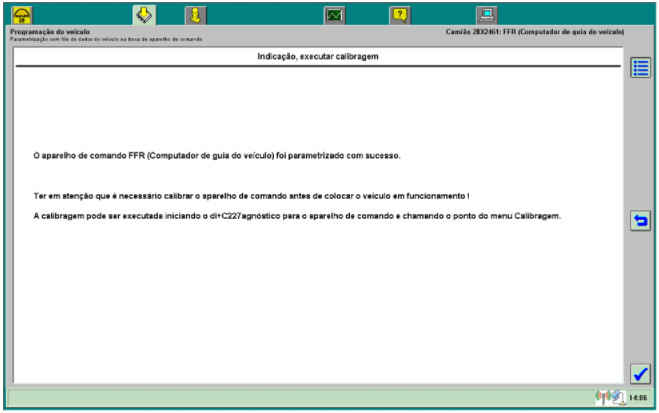

Внимание!
- Перед запуском автомобиля необходимо откалибровать FFR.
- Калибровку можно выполнить, запустив диагностику устройства управления и затем запустив меню [калибровка].

После появления сообщения [Параметризация может быть выполнена успешно!] Подтвердите.
Затем появится экран, показанный ниже:

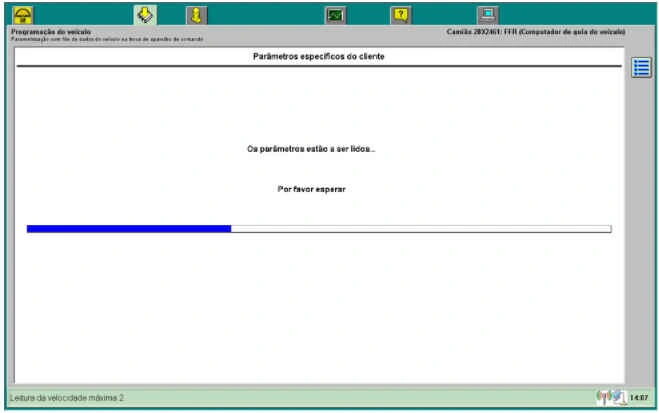

Дождитесь считывания параметров скорости.
Затем появится экран, показанный ниже:

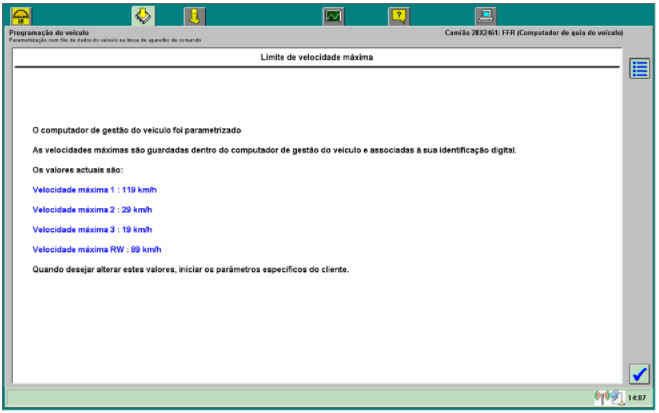

Параметры скорости были успешно параметризованы в компьютере управления автомобилем.
Затем появится экран, показанный ниже:

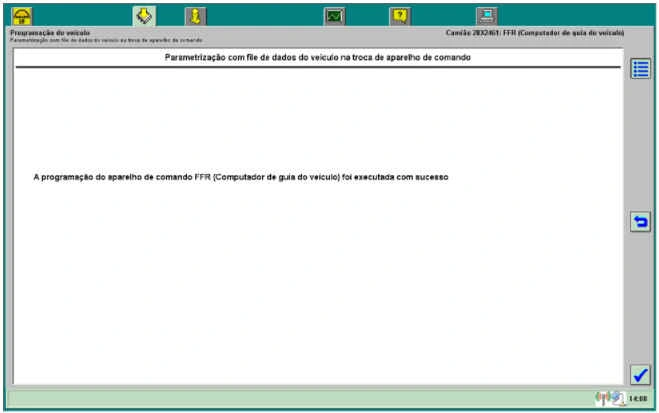

После успешного завершения программирования командного модуля подтвердите.
Затем появится экран, показанный ниже:

Выберите вариант [назад] и подтвердите.
Затем появится экран, показанный ниже:

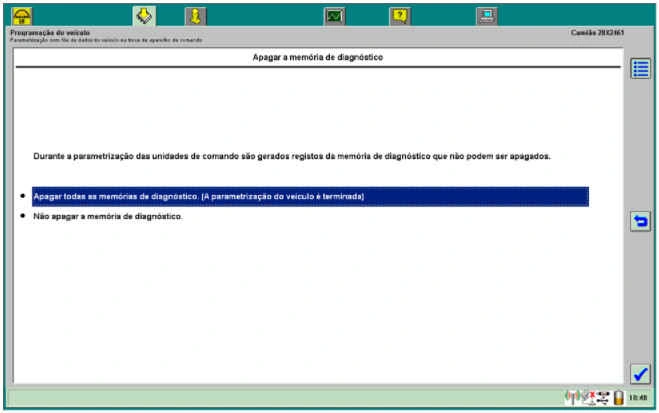

Выберите опцию [Очистить всю диагностическую память. (Параметризация завершена)] и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока проверяются командные модули.
Затем появятся следующие экраны:

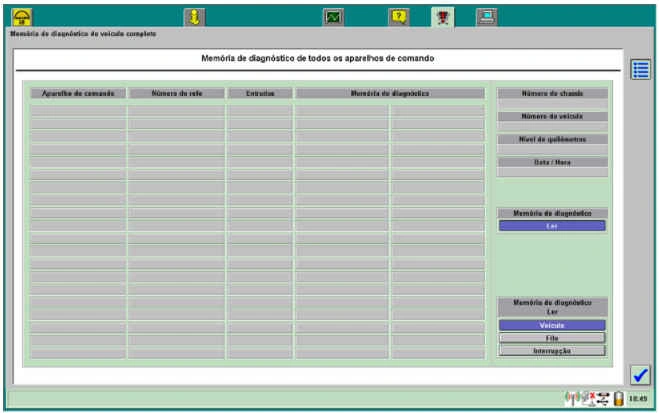

На экране ниже в правом нижнем углу выберите параметры [читать] и [Автомобиль] и подтвердите.

На экране ниже в правом нижнем углу выберите опцию [Конец], чтобы завершить параметризацию.


Параметрирование FFR с другим серийным номером
Внимание!
Чтобы выполнить процедуру замены модуля с другим номером детали, необходимо проверить следующие пункты:
- Вы должны ознакомиться со списком совместимости и проверить, какие модули совместимы с тем, который установлен в автомобиле.
- Чтобы просмотреть список совместимости - см. ниже.
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.

На главном экране MAN-cats выберите опцию [Программирование автомобиля] и нажмите ок.

После сообщения [Вы хотите подключиться сейчас] выберите [НЕТ] и нажмите ок.

Прочитав уведомление, нажмите ок.

Выберите вариант [Информация], затем нажмите ок.

Выберите вариант [Информация о списке обменов командной станцией для онлайн-заказа], затем нажмите ок.

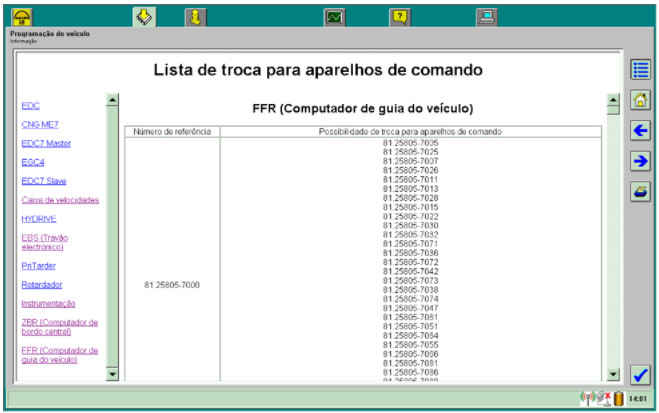

Выберите опцию [FFR (компьютер управления автомобилем)], затем проверьте этот список на наличие ссылочного номера, совместимого сссылка на исходный командный модуль транспортного средства, после этого нажмите ок.


Параметрирование

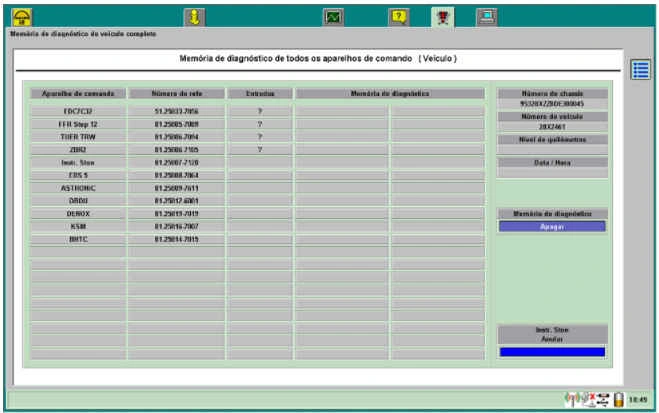

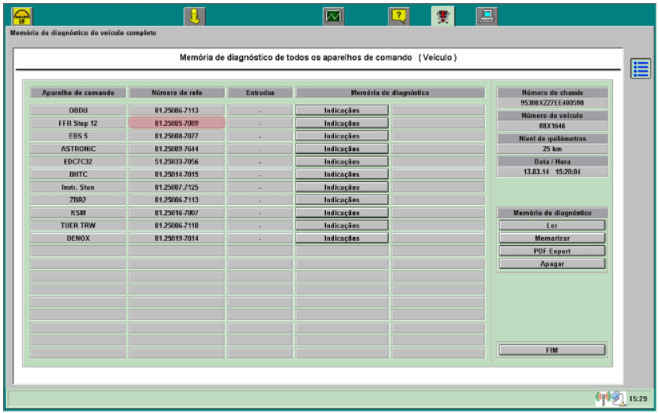

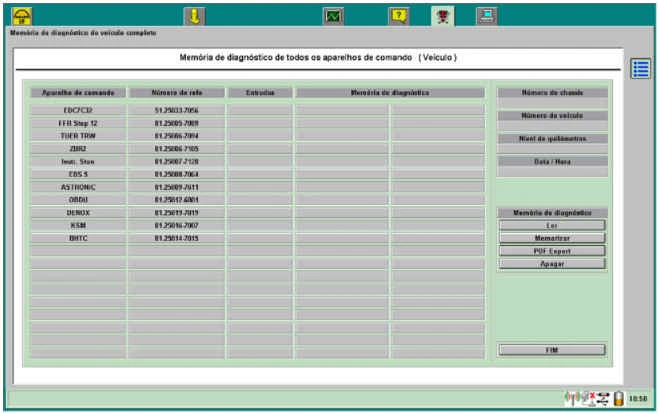

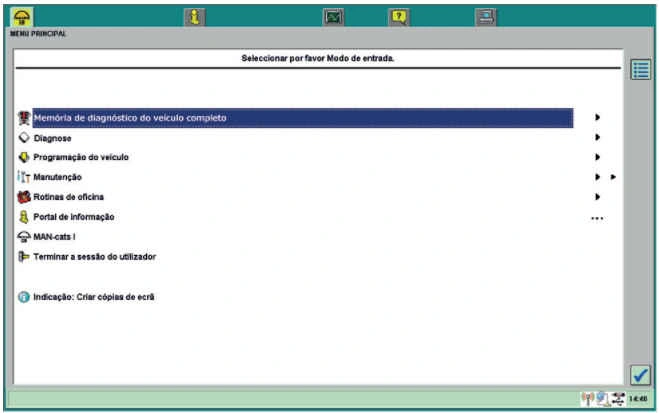

На главном экране MAN-cats выберите опцию [Полная диагностическая память автомобиля] и нажмите ок.

Запишите номер детали MAN (выделен красным) модуля, который вы хотите заменить.
Выберите вариант [КОНЕЦ] и нажмите ок.

Выберите вариант [Программирование автомобиля] и нажмите ок.

Прочитав предупреждения, нажмите ок.

Выберите вариант [Онлайн-запрос файла переоборудования] и нажмите ок.

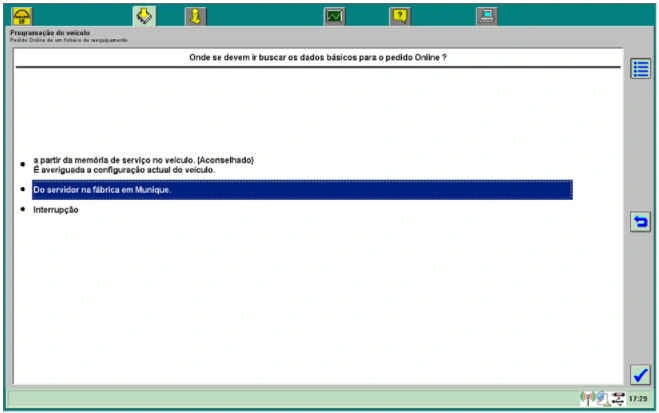

Выберите вариант [С сервера на заводе в Мюнхене] и нажмите ок.
