Места установки компонентов переднего модуля FM Mercedes Actros

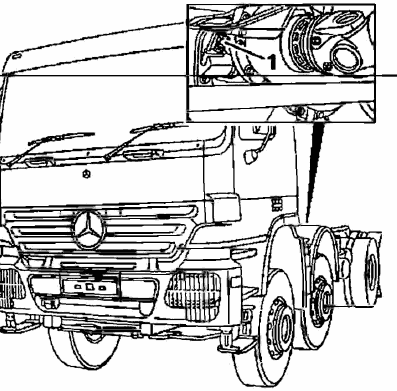

Плата штекеров 'кабина водителя - шасси'

- 1: Плата штекеров 'кабина водителя - шасси1

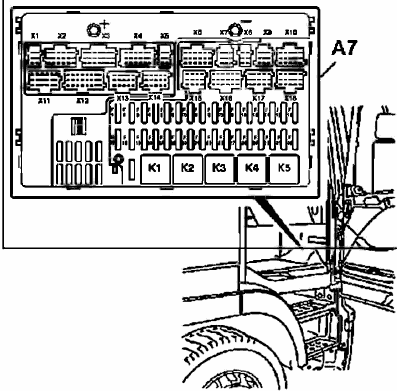

А7: Блок управления Базовый модуль GM , Штекер (Х1-Х18)

- Блок управления Базовый модуль GM

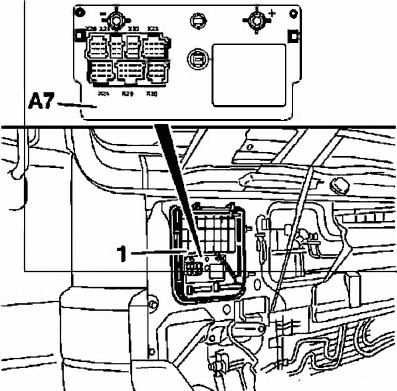

А7: Блок управления Базовый модуль GM , Штекер (Х20-Х26)

- 1: Плата штекеров 'кабина водителя - шасси'
- А7: Блок управления Базовый модуль GM

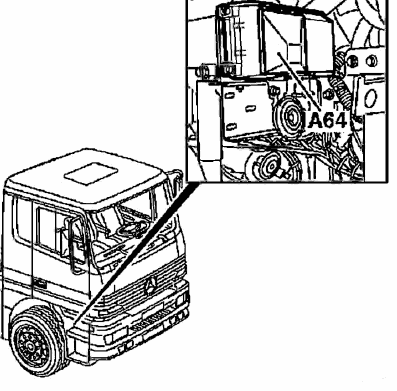

А64: Блок управления FM передний модуль

- А64: Блок управления FM передний модуль

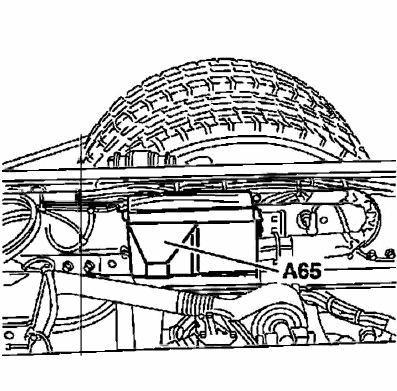

А65: Блок управления Задний модуль НМ

- А65: Блок управления Задний модуль НМ

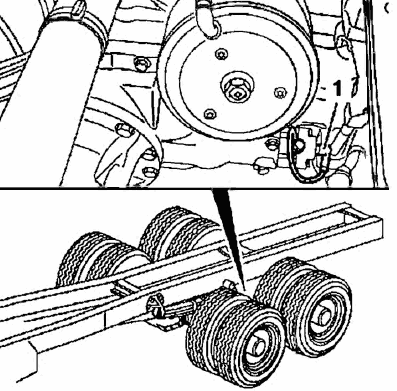

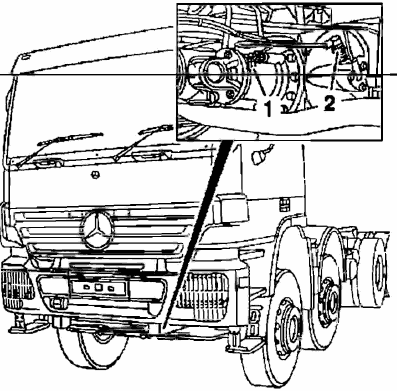

S12: Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 1

- 1: Датчик температуры на переднем мосту (В48)
- 2: Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 1. (S12)

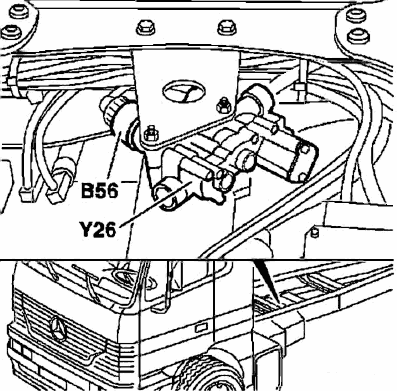

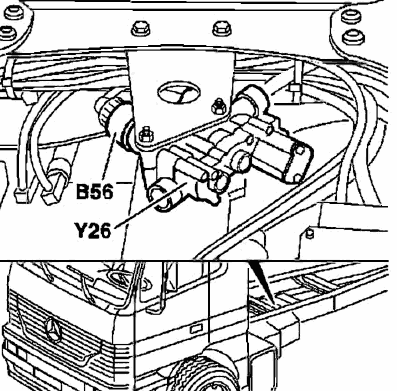

В56: Датчик давления переднего моста

- В5б: Датчик давления переднего моста
- Y26: Электромагнитный клапан регулировка уровня переднего моста

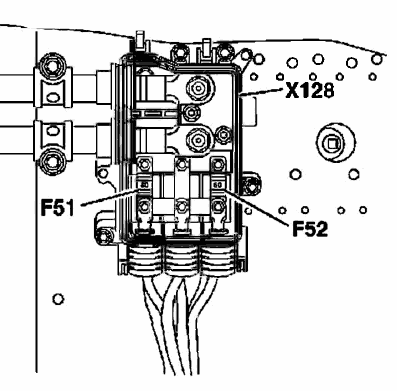

F51: Предохранитель блока управления FM передний модуль, клемма 30

- F51: Предохранитель блока управления FM передний модуль, клемма 30 (80А)
- F52: Предохранитель блока управления Задний модуль НМ, клемма 30 (60А)
- Х128: Распределитель электроэнергии 'клемма 30'

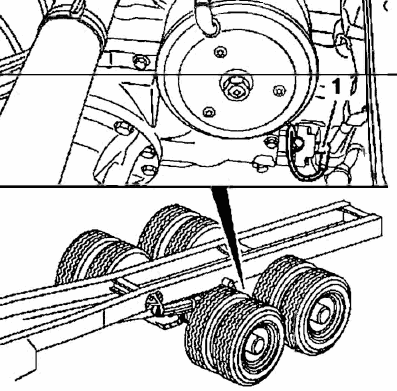

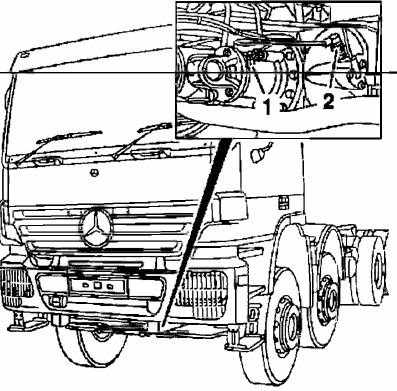

S12: Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 1

- 1: Датчик температуры на переднем мосту (В48)
- 2: Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 1. (S12)

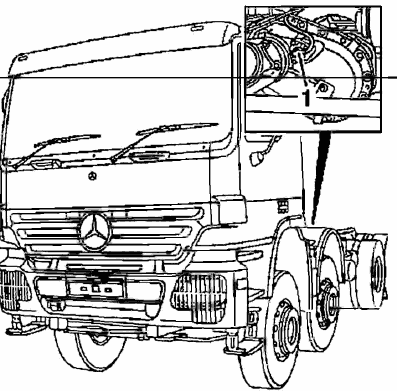

S13: Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 2

- 1: Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 2. (S13)
S14: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 1

- 1: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 1. (S14)
S15: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 2

- 1: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 2. (S15)
S16: Контрольный выключатель передней блокировки межосевого дифференциала

- 1: Контрольный выключатель передней блокировки межосевого дифференциала (S16)

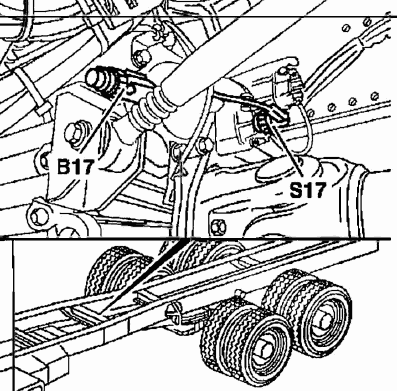

S17: Контрольный выключатель блокировки межосевого дифференциала в раздаточной коробке

- В17: Датчик скорости
- S17: Контрольный выключатель блокировки межосевого дифференциала в раздаточной коробке

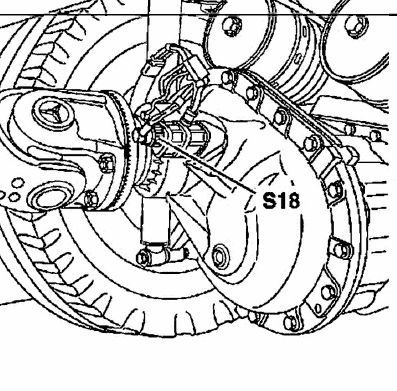

S18: Контрольный выключатель задней блокировки межосевого дифференциала

- S18: Контрольный выключатель задней блокировки межосевого дифференциала

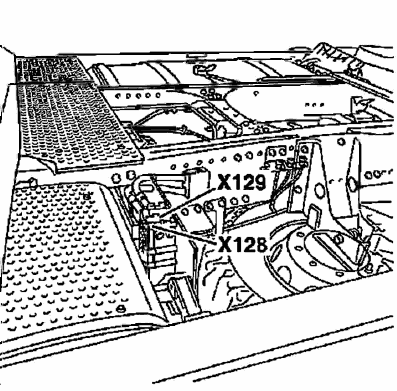

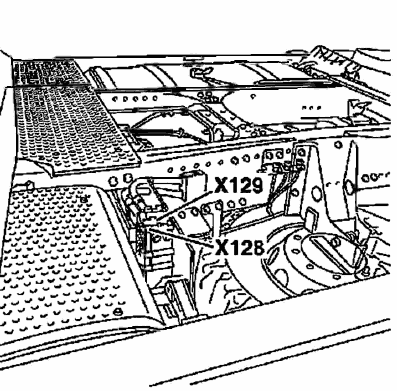

Х128: Распределитель электроэнергии 'клемма 30'

- Х128: Распределитель электроэнергии 'клемма 30'
- Х129: Распределитель электроэнергии 'клемма 31'
Х129: Распределитель электроэнергии 'клемма 31'

- Х128: Распределитель электроэнергии 'клемма 30'
- Х129: Распределитель электроэнергии 'клемма 31'
В56: Датчик давления переднего моста

- В5б: Датчик давления переднего моста
- Y26: Электромагнитный клапан регулировка уровня переднего моста

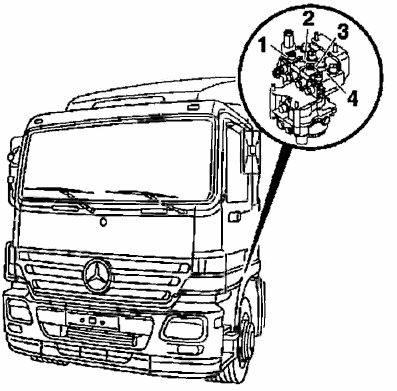

Y15, Y 43: Электромагнитные клапаны 'Блокировка дифференциала'

- 1: Электромагнитный клапан 'Блокировка межколёсного дифференциала на заднем мосту' (Y15)
- 2: Электромагнитный клапан 'Моторный тормоз' (Y2)
- 3: Электромагнитный клапан 'Постоянный дроссель' (Y1)
- 4: Электромагнитный клапан 'Блокировка межосевого дифференциала' (Y43)

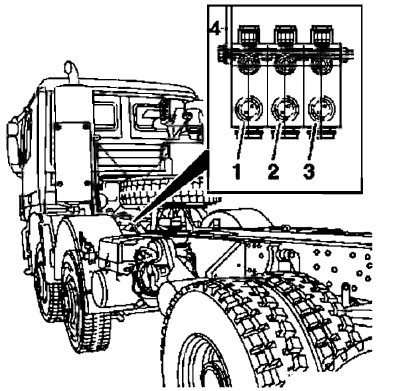

Y42: Электромагнитные клапаны 'Блокировка дифференциала'

- 1: Электромагнитный клапан 'Блокировка межколёсного дифференциала на переднем мосту' (Y42)
- 2: Электромагнитный клапан 'Внедорожная передача' (Y40)
- 3: Электромагнитный клапан 'Нейтральное положение' (Y41)

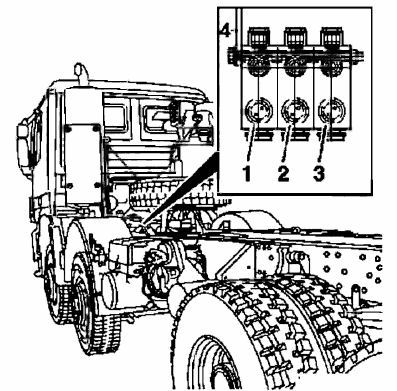

Y40, Y41: Раздаточная коробка

- 1: Электромагнитный клапан 'Блокировка межколёсного дифференциала на переднем мосту' (Y42)
- 2: Электромагнитный клапан 'Внедорожная передача' (Y40)
- 3: Электромагнитный клапан 'Нейтральное положение' (Y41)
