 См. также:
Места установки компонентов
комбинации приборов INS Mercedes Actros

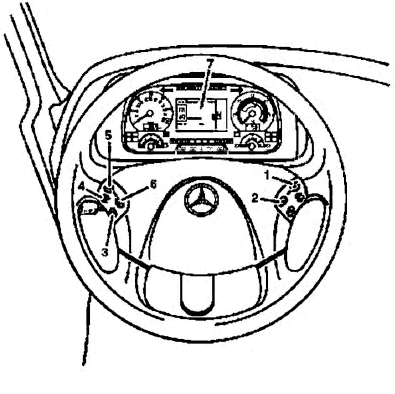

Место установки INS комбинация приборов

- 1: Клавиша на руле V
- 2: Клавиша на руле
- 3: Клавиша на руле 'Листать назад'
- 4: Клавиша на руле 'Листать вперёд'
- 5: Клавиша на руле 'ОТКРЫТО'
- б: Клавиша на руле 'АВ'
- 7: INS комбинация приборов

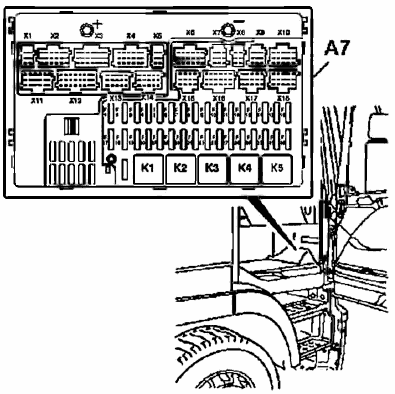

Место установки Базовый модуль GM

- А7: Базовый модуль GM

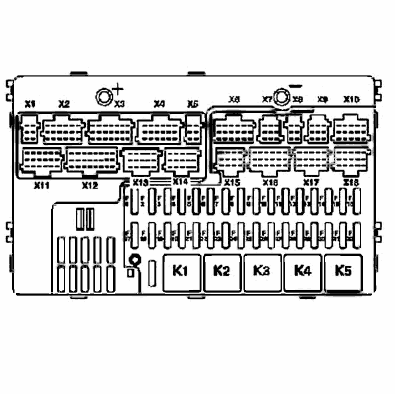

Расположение штекеров

- Расположение штекеров на базовом модуле

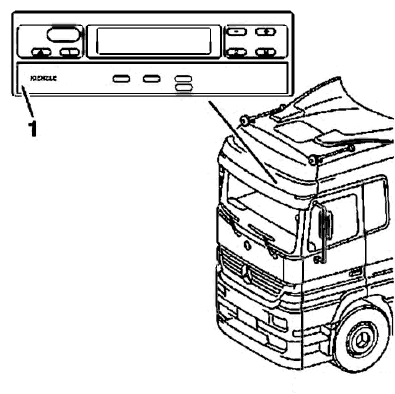

Место установки МТСО модульный тахограф

- 1: MTCO модульный тахограф

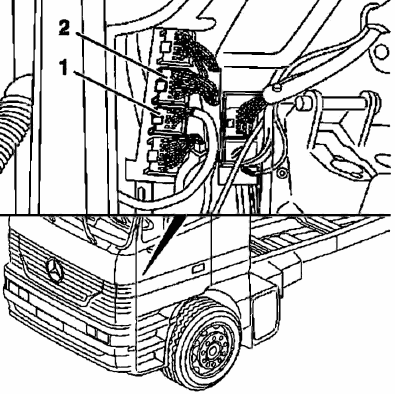

Штекерное соединение к крыше

- 1: Х22.1 Штекерное соединение водительской двери
- 2: Х124.1 Штекерное соединение 'Крыша' со стороны водителя

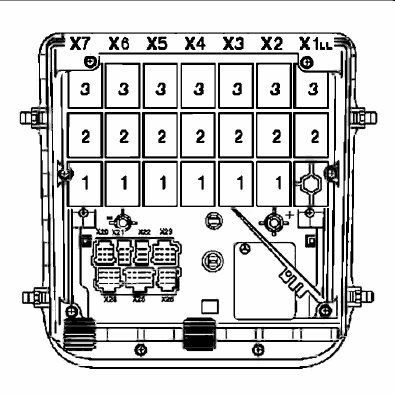

Плата штекеров 'кабина водителя - шасси'

- Расположение штекеров на плате штекеров 'Кабина водителя - шасси'
