Описание двигателя N14 PLUS CUMMINS
На последующих рисунках показаны места расположения основных внешних составляющих элементов двигателя, а также точки, в которых следует производить работы по техническому обслуживанию и ремонту. Некоторые из этих внешних элементов на различных моделях двигателя могут быть установлены в различных местах.

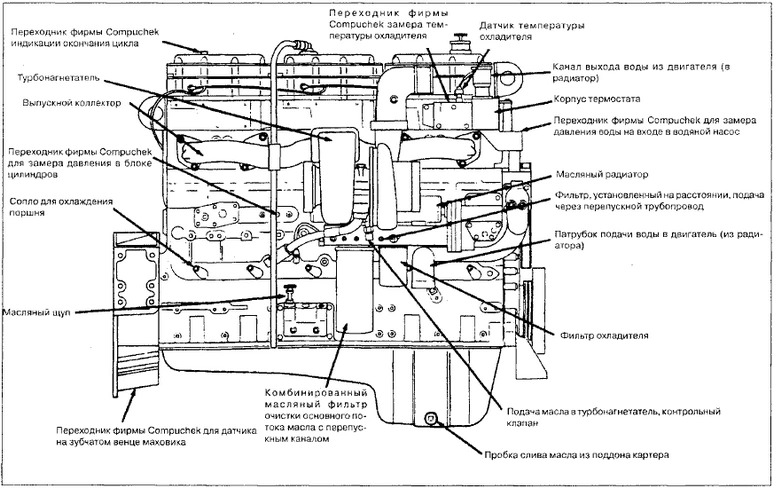

Вид на двигатель со стороны системы всасывания воздуха (впускного компрессора)
Вид на двигатель со стороны выпускного коллектора
ОПИСАНИЕ СИСТЕМЫ CELECT™ PLUS

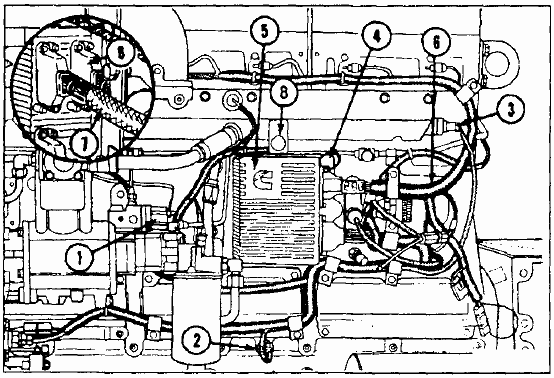

Система CELECT™ Plus состоит из следующих элементов:
1. Отсечной топливный клапан
2. Датчик давления масла
3. Датчик давления воздуха во всасывающем коллекторе
4. Охлаждающая плата
5. Модуль электронного управления двигателем (ЕСМ)
6. Жгут проводки (с соединительными элементами на соответствующую силу тока к элементам привода)
7. Жгут проводки OEM
8. Соединительная проводка к установленному на двигателе вспомогательному оборудованию

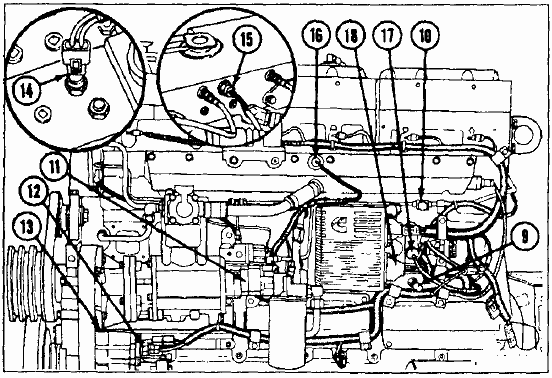

9. Подача топлива в двигатель
10. Возврат топлива из двигателя в бак
11. Топливный насос шестеренчатого типа
12. Датчик температуры масла
13. Датчик определения позиции двигателя (за масляным насосом)
14. Датчик температуры охладителя (в корпусе термостата)
15. Датчик уровня охладителя (в радиаторе) - устанавливается по заказу
16. Датчик температуры воздуха во всасывающем коллекторе
17. Датчик давления воздуха окружающей среды (если требуется)
18. Жгут проводки двигателя (с соединительными элементами на соответствующую силу тока к датчикам)
