Диагностика системы Common Rail Mitsubish Canter
(Fuso 4M5 EURO 3)
Предупреждения диагностирования
• Перед измерением напряжения проверьте заряд аккумулятора и указанную силу тяжести. Если проверка системы осуществляется при разряженном аккумуляторе или снижении указанной силы тяжести, точные измерения не могут быть осуществлены.
• Во избежание повреждения электродеталей, установите выключатель стартера в позицию LOCK или OFF перед отсоединением и переподсоединением кабелей аккумулятора.
• Перед отсоединением разъемов установите выключатель стартера в позицию LOCK или OFF, затем подождите 20 секунд. Электродетали и подсоединенная цепь могут оставаться под напряжением.
• При осуществлении измерений с помощью тестера, манипулируйте стержнем тестера очень осторожно, чтобы не повредить внутренние схемы и другие электродетали устройства электроуправления и не привести к короткому замыканию между контактами разъема или между разъемом и корпусом автомобиля.
• Сопротивление определяется температурой. Определите необходимость измерения сопротивления, исходя из заданной температуры. Или используйте нормальную температуру (10 to 35°C) как условие для измерения.
Список кодов диагностирования
• Коды диагностирования, отображаемые устройством Multi-Use Tester , и отображаемые предупредительной лампой – различны.
• Устройство Multi-Use Tester способно отображать более подробные коды диагностирования.
Условия отображения кодов диагностирования и пункты проверки
Р0107: Датчик атмосферного давления (индикатор предупредительной лампы: 19)
Р0108: Датчик атмосферного давления (индикатор предупредительной лампы: 19)
Р0112: INT SNSR (Низкая) Темп. Воздуха (индикатор предупредительной лампы: 44)
P0113: INT SNSR (Высокая) Темп. воздуха (индикатор предупредительной лампы: 44)
P0117: Темп. воды SNSR (Низ.) (индикатор предупредительной лампы: 21)
P0118: Темп. воды SNSR (Выс.) (индикатор предупредительной лампы: 21)
P0121: Педаль аксел. Проверка (Правдоподобие) (индикатор предупредительной лампы: 58)
P0122: Датчик педали аксел. 1 (индикатор предупредительной лампы: 24)
P0123: Датчик педали аксел 1. (и ндикатор предупредительной лампы: 24)
Р0182: Датчик темп. топлива (впуск.) напряжение ниже нормы (код предупредительной лампы: 41)
Р0183: Датчик темп. топлива (впуск.) напряжение выше нормы (код предупредительной лампы: 41)
P0192: Н изкое напряжение на датчике давления в системе Common rail
(код предупредительной лампы: 11)
P0193: CRS Давление SNSR (Выс.) (индикатор предупредительной лампы: 11)

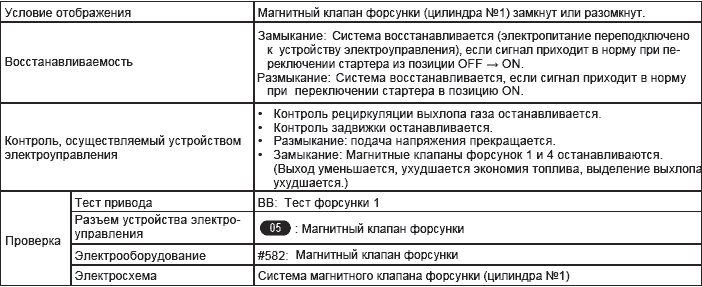

P0200: Цепь форсунки 1 (индикатор предупредительной лампы: 82)
P0201: Форсунка M/V-Цилиндр 1 (Нагрузка) (индикатор предупредительной лампы: 37)

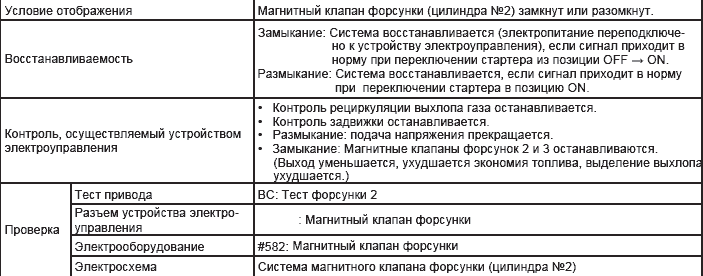

P0202: Форсунка M/V-Цилиндр 2 (Нагрузка) (индикатор предупредительной лампы: 38)

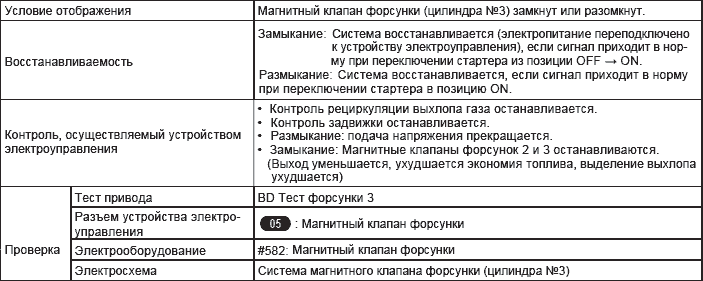

P0203: Форсунка M/V-Цилиндр 3 (Нагрузка) (индикатор предупредительной лампы: 39)
P0204: Форсунка M/V- Цилиндр 4 (Нагрузка) (индикатор предупредительной лампы: 08)
P0219: Перенапряжение двигателя (индикатор предупредительной лампы: 07)
P0222: Датчик педали аксел. 2 (индикатор предупредительной лампы: 16)
P0223: Датчик педали аксел. 2 (индикатор предупредительной лампы: 16)
P0234: Сверхповышение (индикатор предупредительной лампы: 54)
P0237: Повышение давления SNSR (Нижний) (индикатор предупредительной лампы: 32)
P0238: Повышение давления SNSR (Верхний) (индикатор предупредительной лампы: 32)
P0251: Дефект давления Common Rail (индикатор предупредительной лампы: 36)
P0253: Дефект давления Common Rail (индикатор предупредительной лампы: 22)
P0254: Дефект давления Common Rail (индикатор предупредительной лампы: 23)
P0335: Обороты двигателя SNSR (индикатор предупредительной лампы: 15)
P0340: Положение распред. вала SNSR (индикатор предупредительной лампы: 12)
P0500: Датчик скорости транспортного средства (индикатор предупредительной лампы: 25)
Р0506: Значение оборотов холостого хода (код предупредительной лампы:21)
Р0507: Значение оборотов холостого хода (код предупредительной лампы:31)
Р0510: Выключатель педали акселератора (код предупредительной лампы:65)
P0560: M/V Подача напряжения (индикатор предупредительной лампы: 79)
P0605: Система ECU (Оборудование) (индикатор предупредительной лампы: 33)
P1171: Q Резистор регулирования (Нижний) (индикатор предупредительной лампы: 34)
P1172: Q Резистор регулирования (Верхний) (индикатор предупредительной лампы: 34)
P1200: Цепь форсунки 2 (индикатор предупредительной лампы: 82)
P1251: Давление Common Rail M/V 1 (индикатор предупредительной лампы: 63)
P1255: Давление Common Rail M/V 1 (индикатор предупредительной лампы: 63)
P1256: Давление Common Rail M/V 1 (индикатор предупредительной лампы: 63)
P1335: Обороты и датчик позиции (индикатор предупредительной лампы: 14)
P1460: Вспомогательный тормоз M/V 1 (индикатор предупредительной лампы: 93)
P1462: Вспомогательный тормоз M/V 1 (индикатор предупредительной лампы: 93)
P1463: Вспомогательный тормоз M/V 1 (индикатор предупредительной лампы: 93)
P1562: Электроснабжения датчика 1 (индикатор предупредительной лампы: 81)
P1563: Электроснабжения датчика 1 (индикатор предупредительной лампы: 81)
P1567: Электроснабжения датчика 2 (индикатор предупредительной лампы: 81)
P1568: Электроснабжения датчика 2 (индикатор предупредительной лампы: 81)
P1572: Электроснабжения датчика 3 (индикатор предупредительной лампы: 81)
P1573: Электроснабжения датчика 3 (индикатор предупредительной лампы: 81)
P1577: Электроснабжение сегмента датчика (индикатор предупредительной лампы: 81)
P1578: Электроснабжение сегмента датчика (индикатор предупредительной лампы: 81)
P1605: Система ECU (EEPROM) (индикатор предупредительной лампы: 33)
P1606: Система ECU (Программное обеспечение) (индикатор предупредительной лампы: 33)
P1700: SW прекращения оборота (индикатор предупредительной лампы: 86)

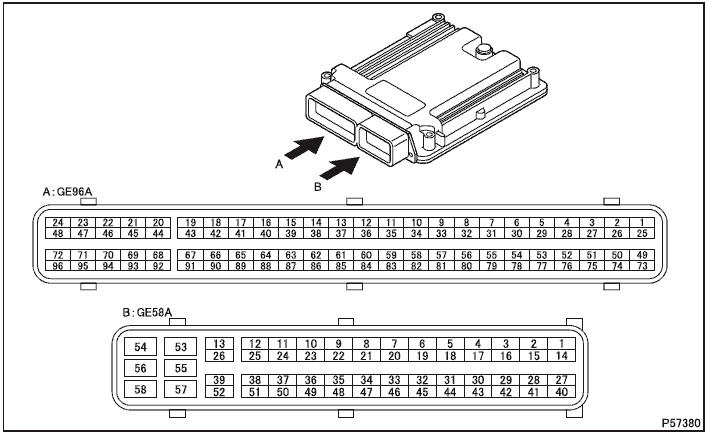

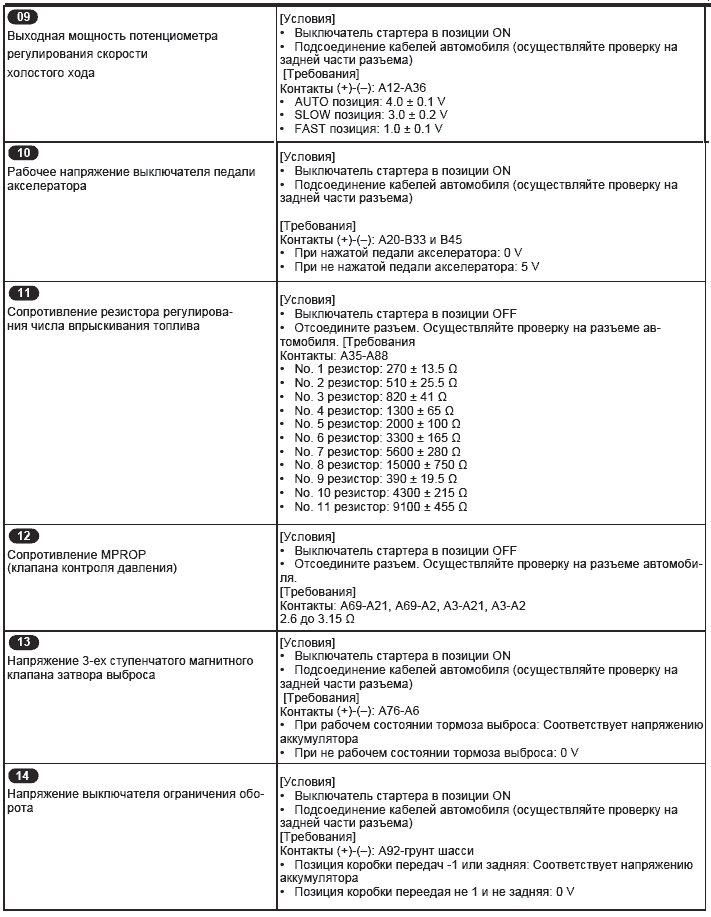

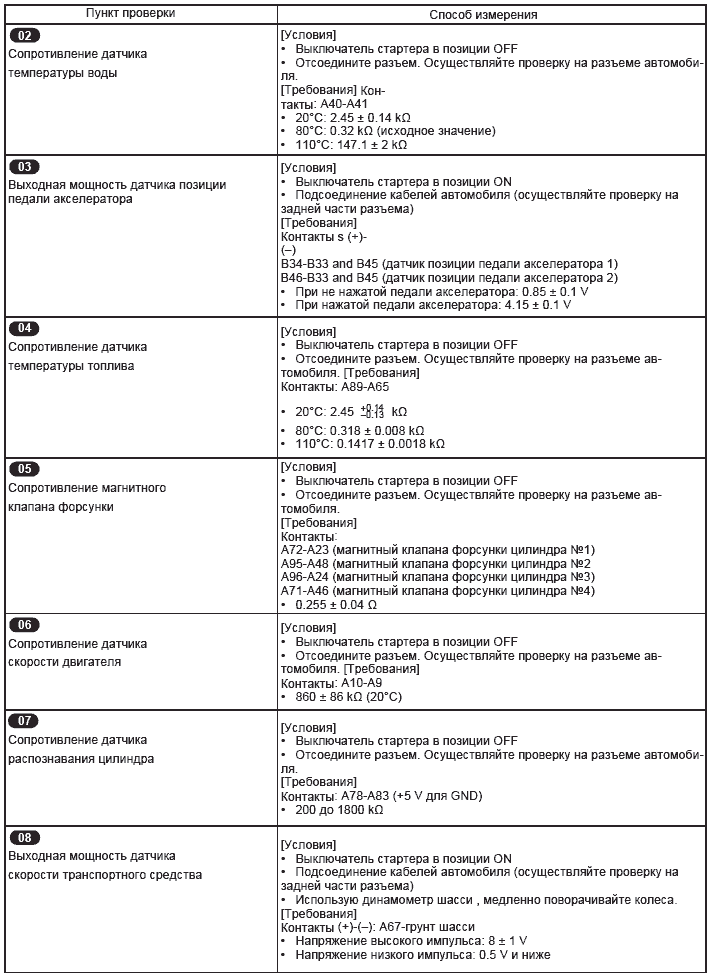

Расположение контактов разъема устройства электроуправления
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ПРИЧИНЫ И МЕТОДЫ ИХ УСТРАНЕНИЯ
