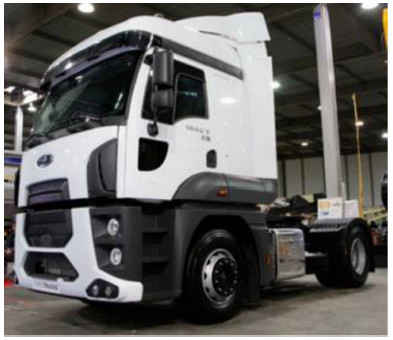

Компоненты FORD CARGO 1842T-1848T Euro 5/6
1842T Euro 5/6 Tractor H566
1848T Euro 5/6 Tractor H566

Содержание
  • EMS Engine Management System (SCR, PTO)
  • BCU (BCM) Body Control Unit (LDWS, AEBS)
  • T-Cluster Instrument Cluster
  • EBS Electronic Brake System (ESP)
  • AMT Automatic Transmission System
  • ECAS Elecronicaly Controled Air Susp.
  • Auxiliary Heater Eberspacher


EMS
  • Электросистема, поиск неисправностей (H566/H476 12,7 lt)
  • Engine Sensors Manual (H566/H476 12,7 lt)

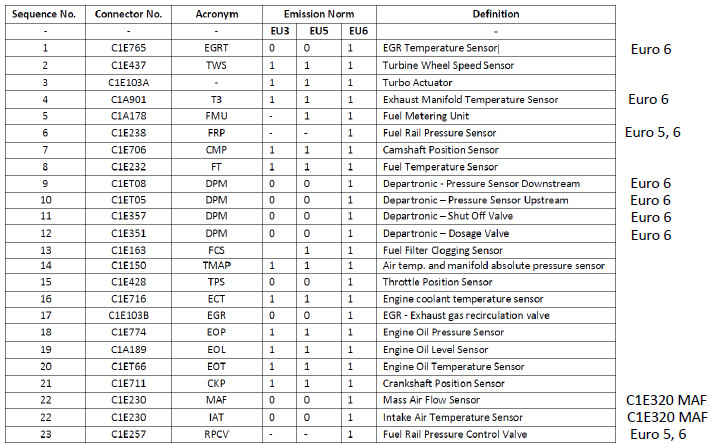

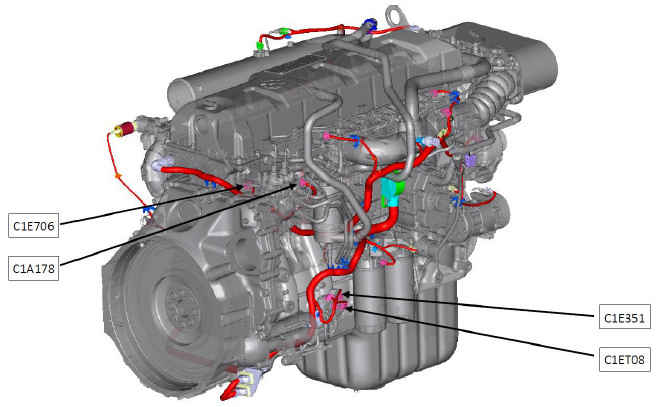

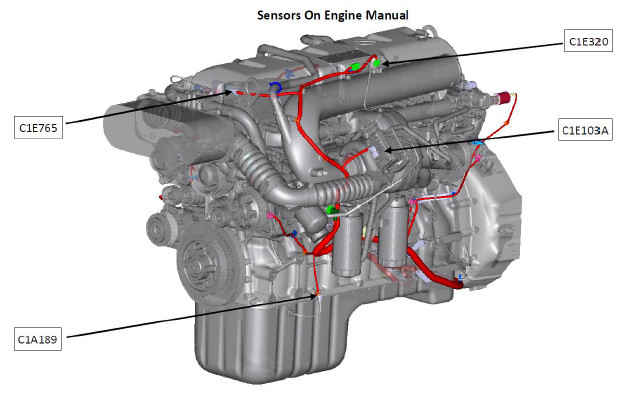

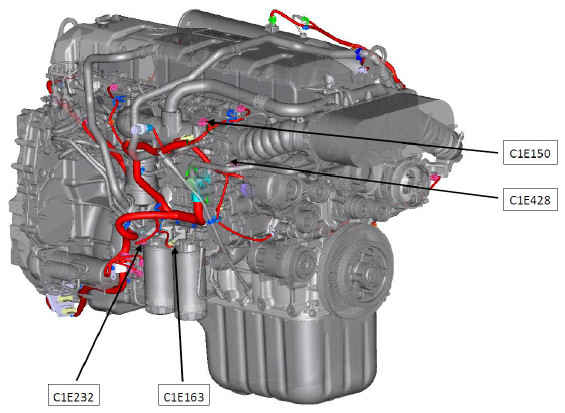

ДАТЧИКИ И КЛАПАНЫ














(EOT) Engine Oil Temperature Sensor
Датчик температуры масла (NTC)


(EOP) Engine Oil Pressure Sensor
Датчик давления масла (PRT)

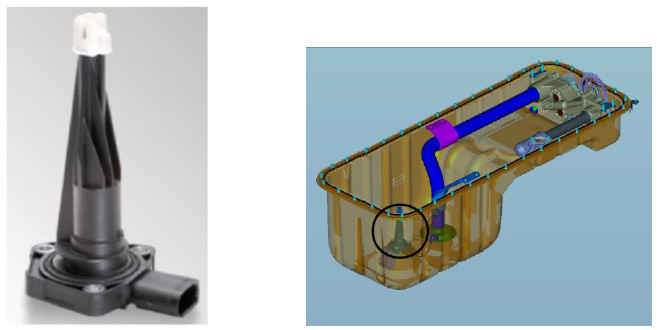

(EOL) Engine Oil Level Sensor
Датчик уровня масла в двигателе (PWM)

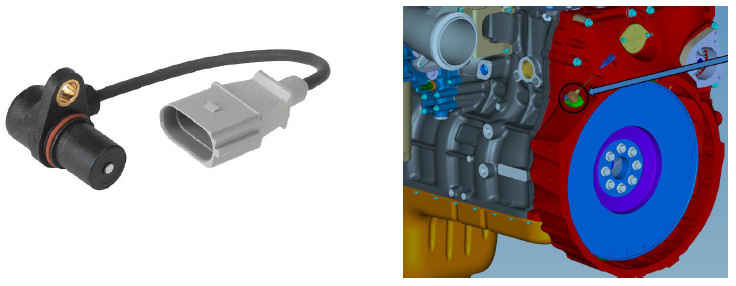

(CrKP) Crankshaft Position Sensor
Датчик положения коленвала


(ECT) Engine Coolant Temperature
Датчик температуры ОЖ двиг. (NTC)
U= ~5 V


(FTS) Fuel Temperature Sensor
Датчик температуры топлива (NTC)
U= ~5 V
датчик FTS идентичен датчику EOT (температуры масла)

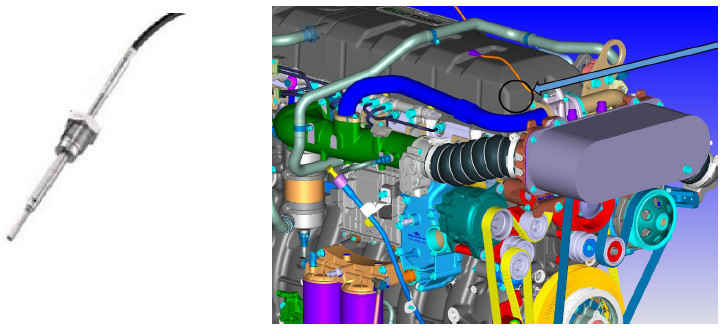

(EGRT) EGR Temperature Sensor
Датчик температуры клапана EGR
только в случае двигателя Евро-6

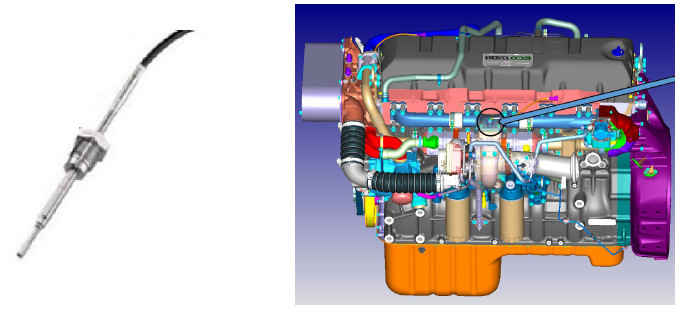

Exhaust Manifold Temperature Sensor
Датчик температуры выпускного коллектора
Датчик идентичен датчику температуры клапана EGR
Установлен только на двигателе Евро-6

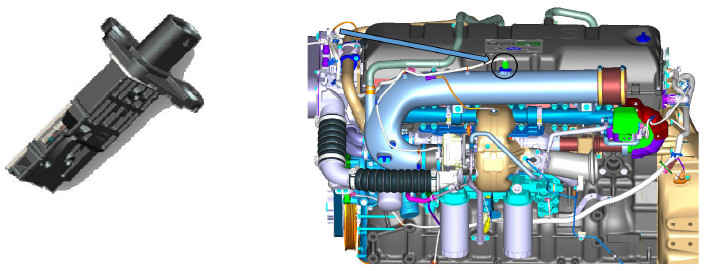

(MAF) Mass Air Flow Sensor
Датчик расхода воздуха
только в случае двигателя Евро-6
Сигнал с этого датчика используется для контроля работы клапана EGR, U= ~5 V


(IAT) Intake Air Temperature Sensor
Датчик температуры воздуха во впускном коллекторе
только в случае двигателя Евро-6
Датчик совмещён с датчиком MAF NTC датчик


(TWS) Turbocharger Wheel Speed Sensor

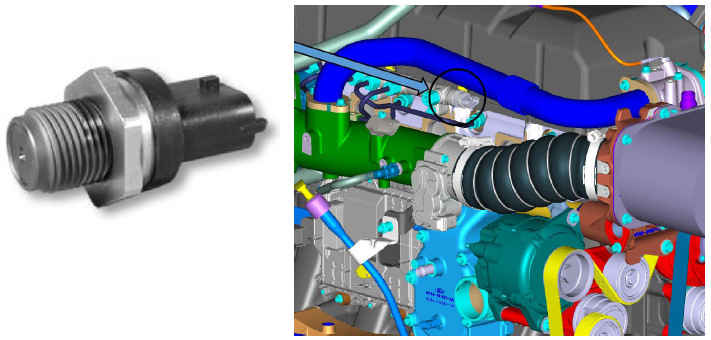

(FRP) Fuel Rail Pressure Sensor
Датчик давления в топливной рампе (PRT sensor)


Всю информацию в высоком качестве смотри в
