Расположение соединений IVECO TRAKKER

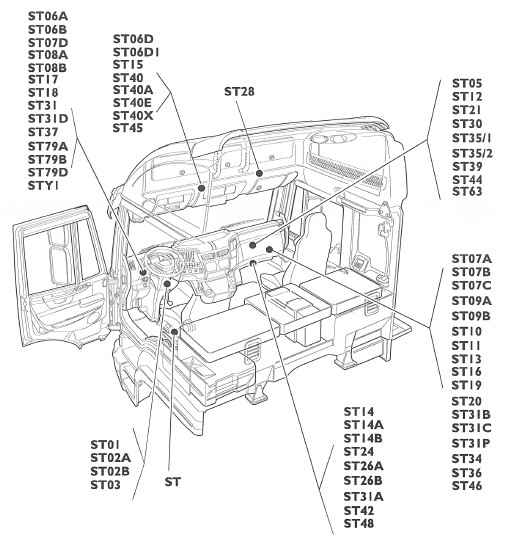

Кабина

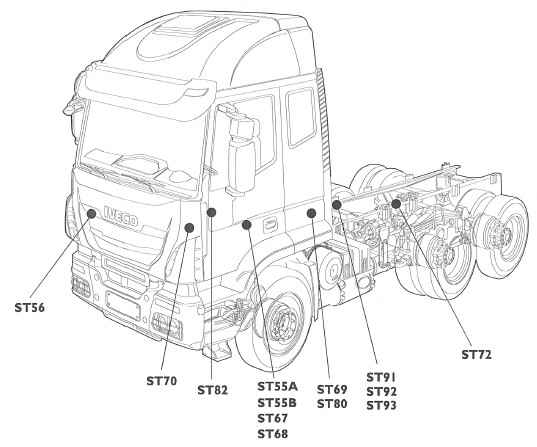

Шасси
Перечень разъемов
- ST 01 Соединение ключа замка зажигания
- ST 02/А Соединение для рулевой колонки
- ST 02/В Соединение для антенны иммобилайзера
- ST 03 Соединение ограничителя скорости / настройки круиз-контроля
- ST 05 Соединение коробки передач
- ST 06A Соединение для потребителей двери со стороны водителя
- ST 06B Соединение для тахографа
- ST 06D Соединение для мультимедиа
- ST 06D1 Соединение для дисплея
- ST 07A Соединение для потребителей двери со стороны пассажира
- ST 07B Соединение для навигации и телекоммуникаций
- ST 07C Соединение для обогрева ветрового стекла
- ST 07D Соединение для вращающихся фар
- ST 08А Соединение для блока управления DDM
- ST 08В Соединение для двери со стороны водителя
- ST 09А Соединение блока управления PDM
- ST 09В Соединение для двери со стороны пассажира
- ST 10 Соединение для освещение инструментов
- ST 11 Соединение для ДХО / ксеноновых ламп
- ST 12 Соединение для электрического подсоединения ABS/EBS грузовик-прицеп
- ST 13 Соединения для линии CAN дополнительного воздушного обогревателя
- ST 14 Соединение для установщиков ECAS (кабина)
- ST 14A Соединение для кузовостроителей (кабина)
- ST 14B Соединение для кузовостроителей (кабина)
- ST 15 Соединение для присоединения высокой крыши
- ST 16 Соединение для телефона
- ST 17 Соединение для левого кнопочного блока панели приборов
- ST 18 Соединение для правого кнопочного блока панели приборов
- ST 19 Соединение для обогревателя
- ST 20 Соединение для кондиционера
- ST 21 Соединение электроклапана для рециркуляции воды радиатора
- ST 24 Соединение линии CAN блока управления кондиционера
- ST 26A Соединение для ECAS
- ST 26B Соединение для ABS/ EBS
- ST 28 Соединение для вращающихся фар
- ST 30 Соединение подготовки ADR (тахограф)
- ST 31 Положительный для дистанционного управления ECAS
- ST 31A Соединение для задней кабины
- ST 31B Соединения для дополнительного воздушного обогревателя
- ST 31C Соединения для датчика температуры дополнительного воздушного обогревателя
- ST 31D Соединение для подогрева пневматического сидения со стороны водителя
- ST 31P Соединение для подогрева пневматического сидения со стороны пассажира
- ST 34 Соединение для предрасположения АСС/ управление простой коробкой передач "Н"
- ST 35/1 Соединение для климат-контроля с ручным управлением
- ST 35/2 Соединение для климат-контроля с ручным управлением
- ST 36 Соединение для T.G.C. / D.G.C.
- ST 37 Соединение для Тої! Collect
- ST 39 Разъем блокировки дифференциала
- ST 40 Соединение для навигации и телекоммуникаций
- ST 40A Соединение для мультимедиа
- ST 40E Соединение для подключения прицепа
- ST 40X Соединение для разъема USB
- ST 42 Соединение для питания DDM / PDM
- ST 44 Соединение для центрального закрытия при помощи дистанционного пульта
- ST 45 Соединение для радио 24В
- ST 48 Соединение для блока управления ЕМ для КОМ
- ST 55А Соединение системы SCR (мочевина)
- ST 55В Соединение питания системы SCR (МОЧЕВИНА)
- ST 56 Соединение ADR генератора отключения
- ST 59 Соединение аварийной системы ECAS / продольной блокировки 2 переднего моста (8x8)
- ST 63 Соединение шины CAN (ВСВ) дополнительного водяного отопителя
- ST 64 Соединение для свободных конт. штепсельной розетки 15 КОНТ.
- ST 65 Соединение шины CAN прицепа (КОМ с ЕМ)
- ST 67 Соединение электромагнитного клапана дозатора МОЧЕВИНЫ
- ST 68 Соединение датчика температуры МОЧЕВИНЫ
- ST 69 Соединение для Inlander
- ST 70 Соединение для электроклапана ASR
- ST 72 Соединение износа колодок 3 моста / поперечной блокировки дифференциала
- ST 73/1 Соединение датчика износа колодок 1-й передней оси (правая сторона)
- ST 73/2 Соединение датчика износа колодок 1-й передней оси (левая сторона)
- ST 73/3 Соединение датчика износа колодок 2-й передней оси (правая сторона)
- ST 73/4 Соединение датчика износа колодок 2-й передней оси (левая сторона)
- ST 75A Соединение блокировки дифференциала 1 переднего моста
- ST 75B Соединение блокировки дифференциала 2 переднего моста
- ST 77 Соединение для боковых правых габаритных огней SML (Side Marker Lamp)
- ST 78 Соединение для боковых левых габаритных огней SML (Side Marker Lamp)
- ST 79A Соединение для передней внешней части кабины
- ST 79B Соединение для омывателей фар и звуковой сигнализации
- ST 79D Соединение для переключателя педали тормоза (ABS)
- ST 80 Соединение для механической коробки передач
- ST 81A Соединение передних осветительных огней
- ST 82 Соединение для компонентов на двигателе
- ST 83 Соединение для компонентов на двигателе
- ST 86 Соединение для T.G.C. / D.G.C.
- ST 88 Соединение разъемов прицепа
- ST 91 Соединение для КОМІ (ЕМ)
- ST 92 Соединение для РТ02 (ЕМ)
- ST 93 Соединение для РТОЗ (ЕМ)
- ST 99 Соединение системы ECAS заднего моста
- ST Соединение для ECAS
- ST Y/1 Соединение для переключателя на сцеплении
- 72072A Соединение для механизма отбора мощности кузовостроителей (кабина)
- 72072B Соединение для механизма отбора мощности кузовостроителей (кабина)
- 72072C Соединение для механизма отбора мощности кузовостроителей (кабина)
- 72072D Соединение для механизма отбора мощности кузовостроителей (шасси)
