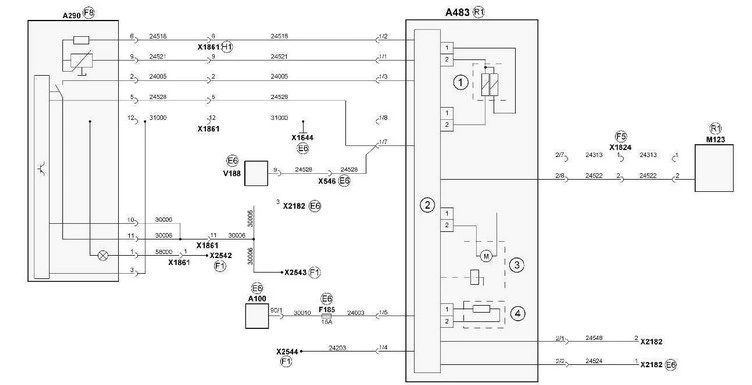

Краткий обзор Airtronic D2/D4(S) с TRS

A100     Центральная электрическая сеть
A290     Устройство управления дополнительного отопителя
A483     Дополнительный воздушный отопитель
F185     Предохранитель дополнительного отопителя
M123     Дозировочный насос дополнительного отопителя
V188     Диодная группа из 8 диодов для прерывателя аккумуляторной батареи
X546     Штекерное соединение – дополнительный воздушный отопитель — прерыватель аккумуляторной батареи
x1644   Точка массы кабины рядом с центральной электрической сетью
X1824   Штекерное соединение в кабине, дозировочный насос, дополнительный отопитель
X1861   Штекерное соединение — устройство управления дополнительного отопителя
x2182   Штекерное соединение — отключение TRS воздушного отопления
X2542   Распределитель потенциалов 21-контактного провода 58000
X2543   Распределитель потенциалов 21-контактного провода 30006
X2544   Распределитель потенциалов 21-контактного К-провода

1     Датчик перегрева и электрофакельного устройства
2     Блок управления
3     Дизель
4     Штифт свечи накаливания

E6     Место установки сектора центральной электрической сети
F1     Место установки средней части
F5     Место установки передка внутри справа
F8     Место установки консоли коробки передач
H1     Место установки центральной стойки со стороны водителя
R1     Место установки передней части рамы
Краткий обзор Airtronic D2/D4(S) без TRS

A100     Центральная электрическая сеть
A290     Устройство управления дополнительного отопителя
A483     Дополнительный воздушный отопитель
F185      Предохранитель дополнительного отопителя
M123     Дозировочный насос дополнительного отопителя
V188     Диодная группа из 8 диодов для прерывателя аккумуляторной батареи
X546     Штекерное соединение — дополнительный воздушный отопитель — прерыватель аккумуляторной батареи
x1644    Точка массы кабины рядом с центральной электрической сетью
X1824    Штекерное соединение в кабине, дозировочный насос, дополнительный отопитель
X1861    Штекерное соединение — устройство управления дополнительного отопителя
X2542    Распределитель потенциалов 21-контактного провода 58000
X2543    Распределитель потенциалов 21-контактного провода 30006
X2544    Распределитель потенциалов 21-контактного К-провода

1     Датчик перегрева и электрофакельного устройства
2     Блок управления
3     Дизель
4     Штифт свечи накаливания

E6     Место установки сектора центральной электрической сети
F1     Место установки средней части
F5     Место установки передка внутри справа
F8     Место установки консоли коробки передач
H1     Место установки центральной стойки со стороны водителя
R1     Место установки передней части рамы
