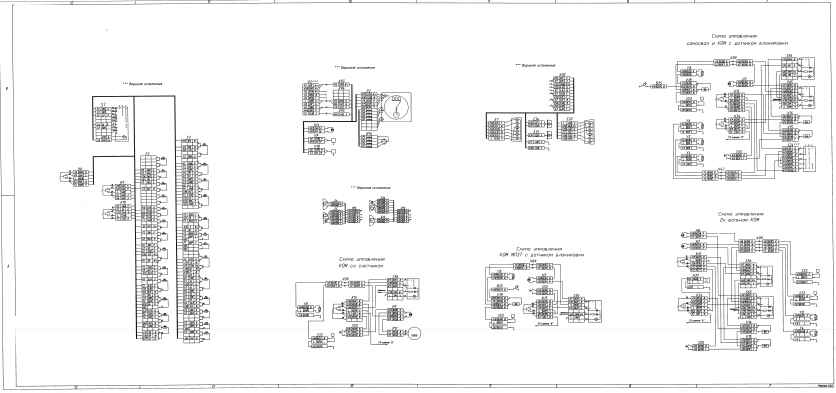

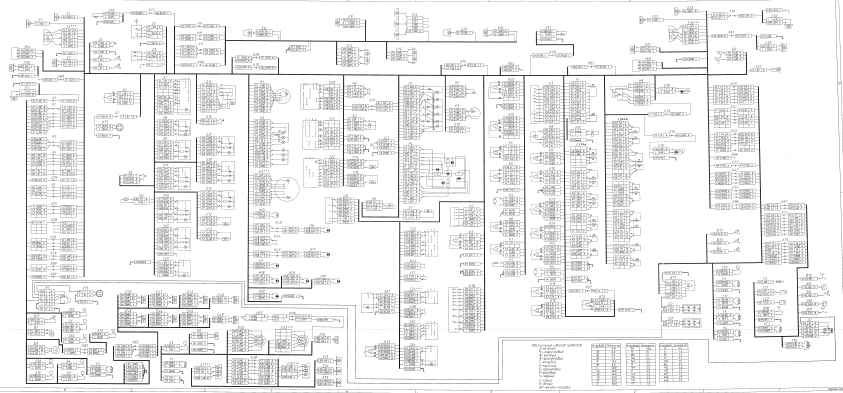

Схемы КАМАЗ EURO 2-3
(43261, -65224, 53229, 43119)




  • B2  Датчик уровня топлива СЯМИ 407 611-114-01 (или СЯМИ 407 611-114-02) ТУ 4573-002-12258598-93
  • B4, B5, B6, B13  Датчик падения давления в 1, 2, 3, 4 тормозных контурах ММ124Д-3810600 ТУ 37.003.546-76
  • B8  Датчик давления масла ММ370 ТУ 37.003.387-78
  • B9  Датчик аварийного давления масла ММ111Д-3810600 ТУ 37.003.546-76
  • B10  Датчик указателя температуры ТМ-100А ТУ 37.003.568-77
  • B11  Датчик сигнализатора температуры ТМ111 ТУ 37.003.569-90
  • B12  Датчик контрольной лампы стояночного тормоза ММ124Д-3810600 ТУ 37.003.546-76
  • B15  Датчик контрольной лампы засоренности масляного фильтра
  • В15  Датчик сигнализатора температуры масла ТМ111-04 ТУ 37.003.569-90
  • B16  Датчик тахографа
  • B16  Датчик электронного спидометра 2159.01 000 000
  • B16  Датчик электронного спидометра 2159.50.105.01 (2159.50.0042.01)
  • B16  Датчик электронного спидометра 2159.50. 103.01 (2159.50.0043.01)
  • B17  Датчик контрольной лампы засоренности воз-душного фильтра 132.3839 ТУ 37.003.1025-80
  • В18  Датчик включения муфты привода вентилятора ТМ108 ТУ 37.003.648-78
  • E1, E25  Фара противотуманная ФГ152А ТУ 37.003.751-80
  • E2, E24  Указатель поворота передний 26.3726
  • E3, E30  Указатель поворота боковой 56.3726 ТУ 4573-03205808936-98
  • E4, E23  Фара дополнительная 2012.3711 ТУ 37.458.043-80
  • E4, E23  Фара HR N0301709-102-730
  • E5, E26  Фара 342.3711 ТУ 37.003.1000-80
  • E5, E26  Фара HCR N0301709-101-730
  • E6,E29  Фонарь проблесковый ФП-1-24 ЭЛЭКТ.676643.001ТУ
  • E7,E20  Фонарь задний ФП133АБ ТУ 37.003.675-82
  • E7,E20  Фонарь задний 7442.3716-08 ТУ РБ 05882559.010-95
  • E8  Фара (для освещения сцепного устройства) 781.3711 ТУ4573-024-05808936-95
  • E8  Фара (для освещения рабочей зоны) 2012.3711
  • E9, E16  Фонарь габаритный 26.3712-10
  • E10  Фонарь заднего хода ФП135-Г
  • E10  Фара заднего хода 2112.3711 ТУ 37.003.675-82
  • Е11  Фонарь задний противотуманный 2412.3716 ТУ 37.003.1104-82
  • E13  Фонарь автопоезда УП101-В
  • E14, E15  Плафон кабины П1.3714010
  • E18  Плафон вещевого ящика ПК142Б
  • E19  Плафон спального места ПК142Б
  • E21, E22  Свеча факельная штифтовая 1102.3740 ТУ37.003.741-80
  • E27  Лампа подкапотная ПД308-Б-О ТУ 37.003.187-80
  • E34, E35  Фонарь освещения номерного знака ФП131-АБ
  • E34, E35  Фонарь освещения номерного знака ФП134Б
  • Е38, Е39Е40, Е41Е42, Е43Е44, Е45  Фонарь боковой габаритный 431.3731-01
  • Е48, Е49  Фонарь контурный задний 381.3731
  • E50, E51  Электрообогреватель зеркал
  • E55  Термореле осушителя
  • E56, E57  Фонарь (освещения подножки) 12.3717 ТУ37.458.032-80
  • F1  Блок предохранителей 111.3722 ТУ37.003.754-76
  • F1  Блок предохранителей БПР-2М (40А+60А)
  • F2  Блок предохранителей БПР-13-05 Ф54.811.000ТУ
  • F3  Блок предохранителей БПР-13-04 Ф54.811.000ТУ
  • F4  Блок предохранителей БПР-13-06 Ф54.811.000ТУ
  • F5  Блок предохранителей БПР4.04
  • G1  Генератор 1322.3771 ТУ37.463.143-95
  • G1  Генератор 1352.3771 ТУ37.463.143-95
  • G1  Генератор 3122.3771ТУ37.463.155-98
  • G1  Генератор 3142.3771ТУ37.463.155-98
  • G1  Генератор 4502.3771ТУ37.463.170-2004
  • G2, G3  Батарея 6СТ-190А ТУ16-729.384-83
  • H2  Реле - сигнализатор 733.3747-10 ТУ37.003.709-80
  • H4, H47, H49  Лампа контрольная включения блокировки межосево-го дифференциала 2212.3803-14 ТУ37.003.1109-82
  • H7  Лампа контрольная включения КОМ 2212.3803-15 ТУ37.003.1109-82
  • H9  Сигнал звуковой С313/С314 ТУ37.003.688-75
  • H10  Лампа контрольная включения распределителя гид-росистемы
  • Н14  Лампа контрольная включения дальнего света фар 2212.3803-28 ТУ37.003.1109-82
  • H16  Лампа контрольная включения ЭФУ 2212.3803-46 ТУ37.003.1109-82
  • H17  Лампа контрольная засоренности воздушного филь-тра 2212.3803-20 ТУ 37.003.1109-82
  • H18  Лампа контрольная включения демультипликатора 2212.3803-35 ТУ37.003.1109-82
  • H19  Лампа контрольная включения понижающей переда-чи (раздатки) 2212.3803-46 ТУ37.003.1109-82
  • H29, H45  Лампа контрольная включения блокировки межко-лесного дифференциала 2212.3803-13 ТУ37.003.1109-82
  • Н30  Лампа контрольная включения указателя поворотов тягача 2212.3803-07 ТУ37.003.1109-82
  • Н31  Лампа контрольная включения указателя поворотов прицепа 2212.3803-08 ТУ37.003.1109-82
  • Н32  Лампа контрольная включения привода вентилятора 2212.3803-34 ТУ37.003.1109-82
  • Н33  Сигнал заднего хода автомобиля СЗХА СБИТ 453654.001ТУ
  • H40  Лампа контрольная включения стояночной тормозной системы 2212.3803-05 ТУ37.003.1109-82
  • H41  Лампа контрольная падения давления воздуха в кон-туре передних тормозов (1 торм. контур) 2212.3803-01 ТУ37.003.1109-82
  • H42  Лампа контрольная падения давления воздуха в кон-туре задних тормозов (2 торм. контур) 2212.3803-02 ТУ37.003.1109-82
  • H43  Лампа контрольная падения давления воздуха в кон-туре стояночного тормоза (3 торм. контур) 2212.3803-03 ТУ37.003.1109-82
  • H44  Лампа контрольная падения давления воздуха в кон-туре аварийного растормаживания (4 торм. контур) 2212.3803-04 ТУ37.003.1109-82
  • H46  Лампа контрольная гидрозапора кабины 2212.3803-86 ТУ37.003.1109-82
  • H48  Лампа контрольная сигнализации температуры масла в двигателе 2212.3803-87 ТУ37.003.1109-82
  • K2  Прерыватель контрольной лампы ручного тормоза РС493 ТУ37.003.588-77 ТУ37.003.1010-80
  • K3  Реле выключателя массы 901.3747 ТУ37.003.1418-94
  • K4  Реле звуковых сигналов 901.3747 ТУ37.003.1418-94
  • K5  Реле сигналов торможения 901.3747 ТУ37.003.1418-94
  • K6  Реле дополнительных фар 901.3747 ТУ37.003.1418-94
  • K7  Реле противотуманных фар 901.3747 ТУ37.003.1418-94
  • K8  Термореле электрофакельного устройства 1202.3741 ТУ37.003.711-79
  • K9  Реле ближнего света 901.3747 ТУ37.003.1418-94
  • K10  Реле дальнего света 901.3747 ТУ37.003.1418-94
  • K12  Реле включения ЭФУ 901.3747 ТУ37.003.1418-94
  • K13  Реле останова двигателя 738.3747-20 ТУ37.469.023-97
  • K14  Реле заднего противотуманного фонаря 901.3747 ТУ 37.003.1418-94
  • K16  Реле отключения обмотки возбуждения генератора 901.3747 ТУ37.003.1418-94
  • K17  Выключатель аккумуляторной батареи 1400.3737 ТУ37.003.574-74
  • K18  Реле стеклоочистителя 3502.3777 ТУ 37.104.222-2001
  • К23  Реле включения привода вентилятора 901.3747 ТУ 37.003.1418-94
  • К24  Реле отключения привода вентилятора 901.3747 ТУ 37.003.1418-94
  • K26  Реле габаритных огней 901.3747 ТУ 37.003.1418-94
  • К27  Реле фонаря заднего хода 901.3747 ТУ37.003.1418-94
  • К36  Реле "+" АКБ 901.3747 ТУ 37.003.1418-94
  • M1  Стартер СТ142-10 ТУ37.003.1375-88
  • M2  Стеклоомыватель 13.5208 ТУ37.459.319-2004
  • M3, M4  Электродвигатель отопителя МЭ250 ТУ37.003.789-76
  • M5  Стеклоочиститель 271.5205
  • M14, M15  Электропривод корректора фар ЭПК02-05+D184
  • P1  Тахометр 2511.3813 ТУ37.003.1251-85
  • P1  Тахометр 3631.3813 ТУ37.003.1251-85
  • P3  Указатель давления 1911.3830
  • P4  Комбинация приборов 281.3801 ТУ37.003.670-75
  • P12  Тахограф 1318.2700000025.23
  • P12  Спидометр электронный 1323.020100000123
  • R1  Выключатель света щитка приборов с реостатом ВК416-Б-01 ТУ37.003.1174-83
  • S1  Выключатель света заднего хода ВК403Б ТУ37.003.188-76
  • S1  Выключатель света заднего хода
  • S2  Выключатель к.л. блокировки межколесного диффе-ренциала ВК403Б ТУ37.003.188-76
  • S2, S3  Выключатель к.л. блокировки межколесного дифференциала ВК403Б ТУ37.003.188-76
  • S4, S36  Выключатель к.л. блокировки межосевого дифференциала ВК403Б ТУ37.003.188-76
  • S5  Выключатель сигналов торможения 15.3720 ТУ37.003.1159-83
  • S6  Кнопка дистанционного выключателя массы 11.3704-01 ТУ37.003.710-80
  • S7  Центральный переключатель света 581.3710-01 ТУ37.003.1211-86
  • S8  Выключатель дополнительных фар 3842.3710-02.06 ТУ37.003.1222-82
  • S9  Выключатель противотуманных фар 3842.3710-02.03 ТУ37.003.1222-82
  • S10, S31  Выключатель плафонов 3842.3710-02.09 ТУ37.003.1222-82
  • S11  Выключатель заднего противотуманного фонаря 3842.3710-02.04 ТУ37.003.1222-82
  • S12  Выключатель фонарей автопоезда 3842.3710-02.38 ТУ37.003.1222-82
  • S13  Выключатель к.л. понижающей передачи ВК403Б ТУ37.003.188-76
  • S14  Выключатель аварийной световой сигнализации 32.3710 ТУ37.003.1106-82
  • S15  Кнопка включения свечей электрофакельного устройства 11.3704-01 ТУ37.003.710-80
  • S17  Выключатель межколесного дифференциала ВК343-01.14 ТУ 37.003.701-75
  • S20, S22  Переключатель света комбинированный 89.3709 ТУ37.461.012-96
  • S21  Выключатель приборов и стартера с противоугонным устройством 1902.3704 ТУ37.461.010-93
  • S23  Переключатель электродвигателей отопителя П147-04.11 ТУ37.003.701-75
  • S24  Переключатель подъема и опускания платформы П147-06.15 ТУ37.003.701-75
  • S25  Выключатель стабилизатора напряжения 26.3710-23.17 ТУ37.003.743-76
  • S26  Переключатель топливных баков П147-02.13 ТУ37.003.701-75
  • S28  Выключатель вентилятора ВК343-01.12 ТУ37.003.701-75
  • S38  Выключатель распределителя гидросистемы ВК343-02.15 ТУ37.003.701-75
  • S51  Выключатель привода вентилятора П147-06.17 ТУ 37.003701-75
  • S52  Выключатель нейтрали
  • S53  Выключатель контрольной лампы КОМ
  • S54  Выключатель контрольной лампы демультипликатора
  • S64  Переключатель фильтра нагревателя топлива П147-05.55 ТУ7.003.701-75
  • S64  Выключатель обогрева зеркал заднего вида 26.3710-23.53 ТУ 37.003.743-76
  • S67  Выключатель маяков 26.3710-23.53 ТУ 37.003.743-76
  • S71  Выключатель освещения модуля 3842.3710-02.05 ТУ37.003.1222-82
  • S73  Переключатель ПК1 02 ТУ РБ 500 227068.063-2004
  • S74, S75  Выключатель плафона дверной ВК-407-01 ТУ37.003477-76
  • S76  Выключатель гидрозапора кабины
  • V1, V6  Диод с защитным корпусом 3403.3747 ТУ37.003.953-79
  • V3  Прерыватель указателей поворота РС951А ТУ37.453.056-82 ТУ37.003.990-80
  • V8  Выкл управления корректором фар
  • V12, V13  Диод с защитным корпусом 3403.3747 ТУ37.003.953-79
  • V19  Реле стартера электронное 8502.3777 ТУ4573-007-59318300-2005
  • V22, V23, V24, V25, V26  Диод с защитным корпусом 3403.3747 ТУ37.003.953-79
  • X1  Разъем одноконтактный
  • X7  Разъем одноконтактный
  • X9  Разъем одноконтактный
  • X10  Разъем тридцатишестиконтактный
  • X11  Разъем тридцатишестиконтактный
  • X12  Разъем тридцатишестиконтактный
  • X15  Разъем одноконтактный
  • X16  Разъем одноконтактный
  • X19  Разъем одноконтактный
  • X28  Разъем одноконтактный
  • X30  Разъем шестиконтактный
  • X31  Розетка переносной лампы 47К ТУ16-526.359-74
  • X32  Розетка прицепа ПС326-3723100 ТУ37.003.616-80
  • X35  Розетка внешнего запуска ПС315-3723100 ТУ37.003.229-79
  • X40  Розетка прицепа ПС325-3723100 ТУ37.003.616-80
  • X41  Разъем двухконтактный
  • Х60  Разъем одноконтактный
  • Х61  Разъем одноконтактный
  • Х62  Разъем одноконтактный
  • Х63  Разъем четырехконтактный
  • Х64  Разъем одноконтактный
  • Х65  Разъем одноконтактный
  • X71, X70, X75  Разъем одноконтактный
  • X77, X78  Разъем двухконтактный
  • Х86  Разъем двухконтактный
  • X97  Разъем двухконтактный
  • X98  Разъем одноконтактный
  • X107  Разъем одноконтактный
  • X108  Разъем одноконтактный
  • X109  Разъем одноконтактный
  • X110  Разъем двухконтактный
  • X111  Разъем двухконтактный
  • X112  Разъем двухконтактный
  • X113  Разъем одноконтактный
  • X115  Разъем одноконтактный
  • X116  Разъем одноконтактный
  • X117  Разъем одноконтактный
  • X118  Разъем двухконтактный
  • X119  Разъем одноконтактный
  • X120  Разъем одноконтактный
  • X121  Разъем одноконтактный
  • X122  Разъем одноконтактный
  • X123  Разъем шестнадцатиконтактный
  • X124  Разъем одноконтактный
  • X125  Разъем одноконтактный
  • X127  Разъем двухконтактный
  • Y1  Клапан электромагнитный межколесного дифференциала КЭБ420 ТУ1-5540036-93
  • Y2  Клапан топливный электромагнитный 1102.3741 ТУ37.003.740-79
  • Y4  Клапан электромагнитный коробки отбора мощности КЭБ420 ТУ1-5540036-93
  • Y5  Клапан электромагнитный подъема и опускания платформы КЭБ420 ТУ1-5540036-93
  • Y6  Клапан электромагнитный опускания платформы КЭБ420 ТУ1-5540036-93
  • Y10  Клапан электромагнитный останова двигателя ЭМ17 ГЧ
  • Y11  Клапан электромагнитный распределителя гидросистемы КЭБ420 ТУ1-5540036-93
  • YC1  Муфта привода вентилятора 5297-1318540
  • Z2  Радиоприемник
  • Z3  Преобразователь напряжения ПН 24\12-120 ФМИП.436.437.002ТУ





Все схемы в высоком качестве смотри в
Назад к содержимому
