Компоненты
Серия WU300, 302, 340, 410, 412, 420, 422
Серия XZU303, 306, 307, 343, 347, 405, 407, 413, 415, 417, 423, 425, 427, 435, 437
Двигатель W04D-J
HINO

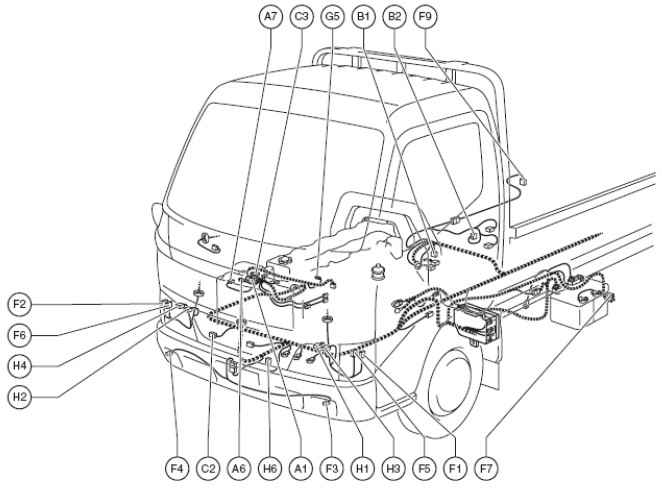

Расположение деталей в моторном отсеке
[LHD: N04C-TR стандартная кабина]
А 1 Магнитная муфта кондиционера
А 6 Генератор переменного тока
А 7 Генератор переменного тока
В 1 Выключатель фонаря заднего хода
В 2 Выключатель предупреждения вакуума тормозов
С 1 Датчик положения распредвала
С 3 Датчик положения коленвала
Е26 Электронный привод 1
Е27 Электронный привод 2
F 1 Зазор освещения впереди слева
F 2 Зазор освещения впереди справа
F 3 Передний противотуманный фонарь левый
F 4 Передний противотуманный фонарь правый
F 5 Передний сигнал поворота левый
F 6 Передний сигнал поворота правый
F 7 Выключатель предупреждения топливного фильтра
F 8 Датчик давления топлива
F 9 Топливный нагнетатель
F 10 Датчик температуры топлива
F 12 Передний боковой сигнал поворота левый
F 13 Передний боковой сигнал поворота правый
Н 3 Фара дальнего света левая
Н 4 Фара дальнего света правая
Н 6 Звуковой сигнал (низкий)
[LHD: N04C-TR стандартная кабина]
I 2 Инжектор № 1
I 3 Инжектор № 2
I 4 Инжектор № 3
I 5 Инжектор № 4
I 9 Датчик температуры впускного воздуха
I 12 Клапан ISC
N 1 Переключатель нейтрального положения
О 1 Выключатель давления масла
Р 2 Электромагнитный клапан отбора мощности
Р 3 Выключатель нейтрального положения трансмиссии отбора мощности
Р 18 Контроллер № 2 Р 2 отбора мощности
S 3 Датчик скорости (комбинированный)
S 4 Стартер
S 5 Стартер
S 6 Реле СТАРТЕРА
S 7 Реле СТАРТЕРА
S 8 Реле СТАРТЕРА
S 9 Клапан № 1 контроля всасывания
T 2 Датчик давления турбо
T 8 Исполнительный механизм турбонагнетателя
V 6 Клапан выключения вакуума (пневмо-тормоз)
W 2 Электромотор стеклоочистителей
W 5 Датчик температуры воды

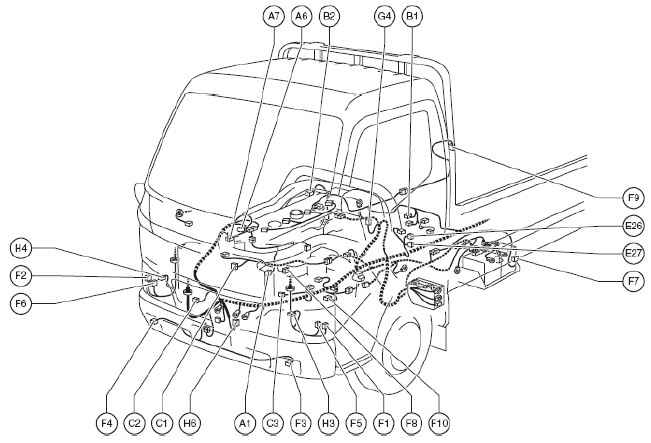

[LHD: N04C-TТ широкая кабина]
А 1 Магнитная муфта кондиционера
А 6 Генератор переменного тока
А 7 Генератор переменного тока
В 1 Выключатель фонаря заднего хода
В 2 Выключатель предупреждения вакуума тормозов
С 1 Датчик положения распредвала
С 2 Электромотор и резистор вентилятора конденсатора
С 3 Датчик положения коленвала
Е26 Электронный привод 1
Е27 Электронный привод 2
F 1 Зазор освещения впереди слева
F 2 Зазор освещения впереди справа
F 3 Передний противотуманный фонарь левый
F 4 Передний противотуманный фонарь правый
F 5 Передний сигнал поворота левый
F 6 Передний сигнал поворота правый
F 7 Выключатель предупреждения топливного фильтра
F 8 Датчик давления топлива
F 9 Топливный нагнетатель
F 10 Датчик температуры топлива
G 4 Свеча накаливания
Н 3 Фара дальнего света левая
Н 4 Фара дальнего света правая
Н 6 Звуковой сигнал (низкий)
[LHD: N04C-TТ широкая кабина]
I 2 Инжектор № 1
I 3 Инжектор № 2
I 4 Инжектор № 3
I 5 Инжектор № 4
I 9 Датчик температуры впускного воздуха
N 1 Переключатель нейтрального положения
О 1 Выключатель давления масла
Р 1 Выключатель давления
Р 2 Электромагнитный клапан отбора мощности
Р 3 Выключатель нейтрального положения трансмиссии отбора мощности
S 3 Датчик скорости (комбинированный)
S 4 Стартер
S 5 Стартер
S 6 Реле СТАРТЕРА
S 7 Реле СТАРТЕРА
S 8 Реле СТАРТЕРА
S 9 Клапан № 1 контроля всасывания
Т 1 Выключатель управления наклоном кабины
T 2 Датчик давления турбо
V 6 Клапан выключения вакуума (пневмо-тормоз)
W 2 Электромотор стеклоочистителей
W 5 Датчик температуры воды

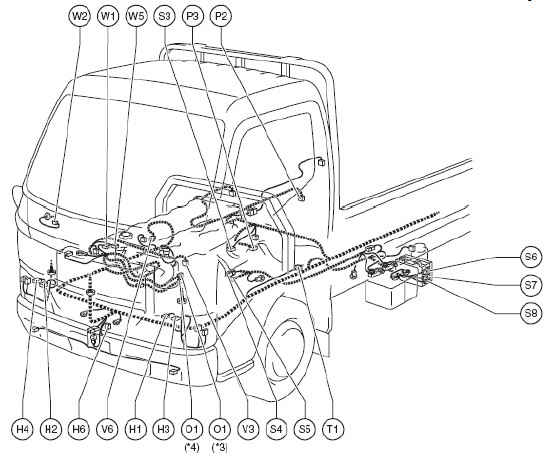

[LHD: W04D, W04D-TM стандартная кабина]
А 6 Генератор переменного тока
А 7 Генератор переменного тока
В 1 Выключатель фонаря заднего хода
В 2 Выключатель предупреждения вакуума тормозов
С 3 Датчик положения коленвала
F 1 Зазор освещения впереди слева
F 2 Зазор освещения впереди справа
F 3 Передний противотуманный фонарь левый
F 4 Передний противотуманный фонарь правый
F 5 Передний сигнал поворота левый
F 6 Передний сигнал поворота правый
F 7 Выключатель предупреждения топливного фильтра
F 9 Топливный нагнетатель
G 5 Свеча накаливания
[LHD: W04D,W04D-ТM стандартная кабина]
Н 1 Исполнительный механизм дальнего света левый
Н 2 Исполнительный механизм дальнего света правый
Н 3 Фара левая
Н 4 Фара правая
Н 6 Звуковой сигнал (низкий)
О 1 Выключатель давления масла
Р 2 Электромагнитный клапан отбора мощности
Р 3 Выключатель нейтрального положения трансмиссии отбора мощности
S 3 Датчик скорости (комбинированный)
S 4 Стартер
S 5 Стартер
S 6 Реле СТАРТЕРА
S 7 Реле СТАРТЕРА
S 8 Реле СТАРТЕРА
Т 1 Выключатель управления наклоном кабины
V 3 Клапан выключения вакуума (впускная заслонка)
V 6 Клапан выключения вакуума (пневмо-тормоз)
W 1 Выключатель температуры воды
W 2 Электромотор стеклоочистителей
W 5 Датчик температуры воды
[LHD: W04D, W04D-TN широкая кабина]
А 1 Магнитная муфта кондиционера
А 6 Генератор переменного тока
А 7 Генератор переменного тока
В 1 Выключатель фонаря заднего хода
В 2 Выключатель предупреждения вакуума тормозов
С 2 Электромотор и резистор вентилятора конденсатора
С 3 Датчик положения коленвала
F 1 Зазор освещения впереди слева
F 2 Зазор освещения впереди справа
F 3 Передний противотуманный фонарь левый
F 4 Передний противотуманный фонарь правый
F 5 Передний сигнал поворота левый
F 6 Передний сигнал поворота правый
F 7 Выключатель предупреждения топливного фильтра
F 9 Топливный нагнетатель
G 5 Свеча накаливания
Н 1 Исполнительный механизм дальнего света левый
Н 2 Исполнительный механизм дальнего света правый
Н 3 Фара дальнего света левая
Н 4 Фара дальнего света правая
Н 6 Звуковой сигнал (низкий)
[LHD: W04D, W04D-TN широкая кабина]
О 1 Выключатель давления масла
P 1 Выключатель давления
Р 2 Электромагнитный клапан отбора мощности
Р 3 Выключатель нейтрального положения трансмиссии отбора мощности
Р 18 Контроллер отбора мощности № 2
S 3 Датчик скорости (комбинированный)
S 4 Стартер
S 5 Стартер
S 6 Реле СТАРТЕРА
S 7 Реле СТАРТЕРА
S 8 Реле СТАРТЕРА
Т 1 Выключатель управления наклоном кабины
V 3 Клапан выключения вакуума (впускная заслонка)
V 6 Клапан выключения вакуума (пневмо-тормоз)
W 1 Выключатель температуры воды
W 2 Электромотор стеклоочистителей
W 5 Датчик температуры воды

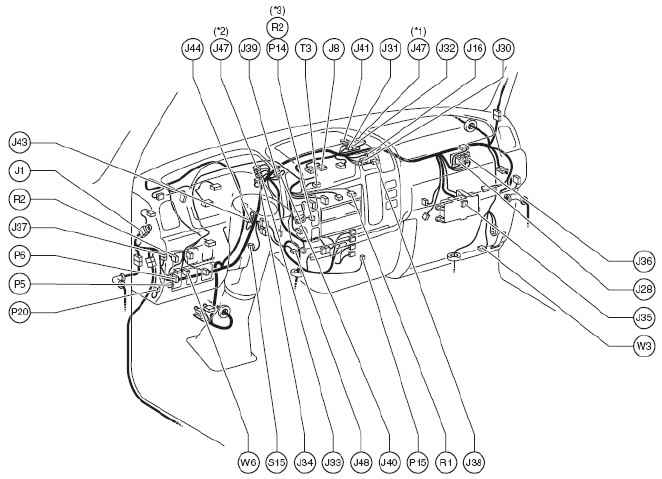

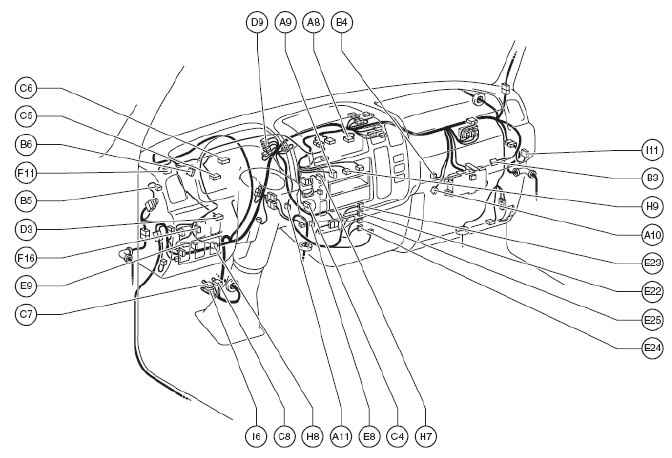

Расположение деталей на приборной панели
[LHD]
А 8 Усилитель кондиционера
А 9 Выключатель кондиционера
А 10 Термистор кондиционера
А 11 Датчик положения педали акселератора
В 3 Мотор воздуходувки
В 4 Резистор воздуходувки
В 5 Выключатель сигнала уровня тормозной жидкости
В 6 Звуковое предупреждение вакуума тормозов
С 4 Прикуриватель
С 5 Комбинированный датчик
С 6 Комбинированный датчик
С 7 Комбинированный выключатель
С 8 Комбинированный выключатель
D 3 Коннектор передачи данных 3
D 9 Диод (кондиционер № 2)
Е 8 Выключатель педали акселератора пневмотормозов
Е 9 Выключатель муфты пневмотормозов
Е 22 Электронный блок управления двигателем (34P)
Е 23 Электронный блок управления двигателем (35P)
Е 24 Электронный блок управления двигателем (35P)
Е 25 Электронный блок управления двигателем (31P)
F 11 Реле переключателя
F 16 Выключатель передних противотуманных фар
Н 7 Выключатель аварийных огней
H 8 Выключатель управления дальним светом
H 9 Выключатель управления обогревателем
I 6 Выключатель зажигания
I 11 Реле интегратора
[LHD]
* 1: широкая кабина W04D, W04D-TN
* 2: кроме широкой кабины W04D, W04D-TN
* 3: для России
J 1 Коммутатор
J 8 Коммутатор
J 16 Коммутатор
J 28 Коммутатор
J 30 Коммутатор
J 31 Коммутатор
J 32 Коммутатор
J 33 Коммутатор
J 34 Коммутатор
J 35 Коммутатор
J 36 Коммутатор
J 37 Коммутатор
J 38 Коммутатор
J 39 Коммутатор
J 40 Коммутатор
J 41 Коммутатор
J 43 Коммутатор
J 44 Коммутатор
J 47 Коммутатор
J 48 Коммутатор
P 5 Выключатель муфты отбора мощности
P 6 Выключатель отбора мощности Короткий контакт
P 14 Выключатель стояночных огней Короткий контакт
P 15 Таймер прогрева
P 20 Выключатель позиции отбора мощности Короткий контакт
R 1 Радиоприемник и проигрыватель
R 2 Выключатель задних противотуманных Огней
S 15 Выключатель стоп-сигналов
T 3 Тахометр
W 3 Электромотор омывателя
W 6 Выключатель прогрева
