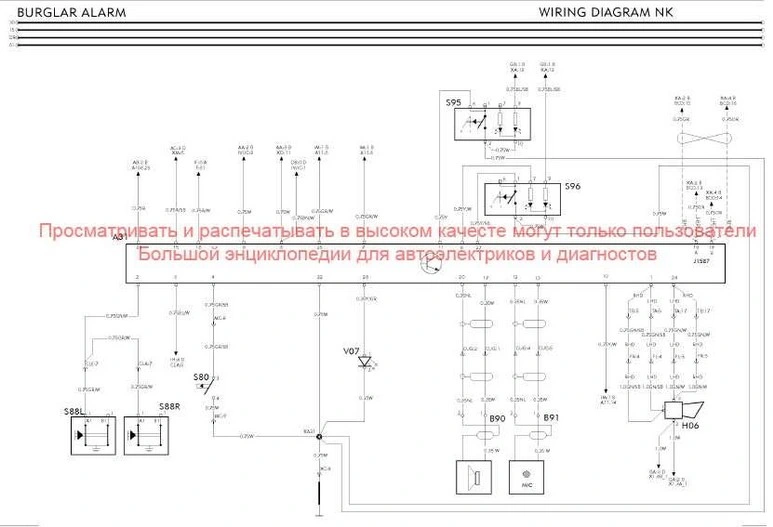

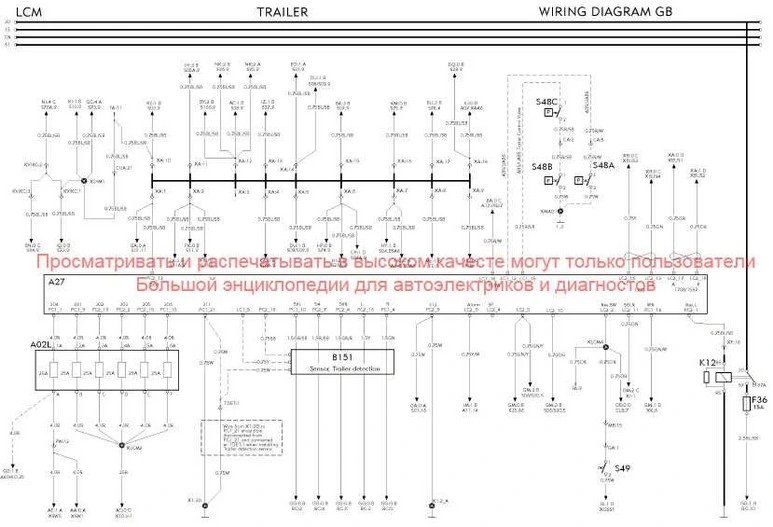

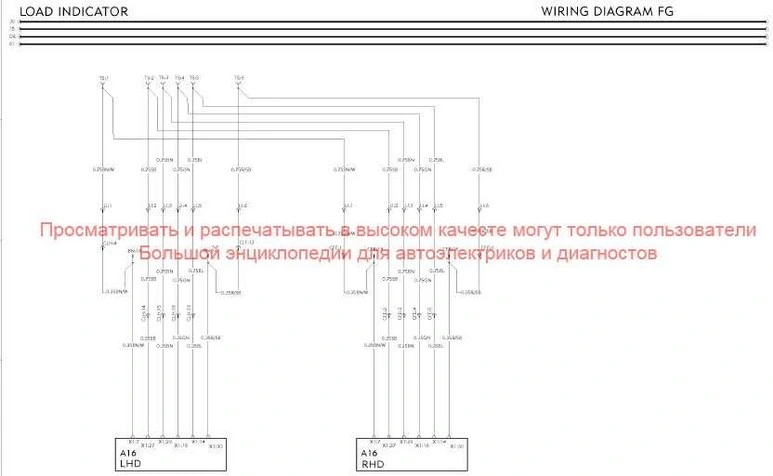

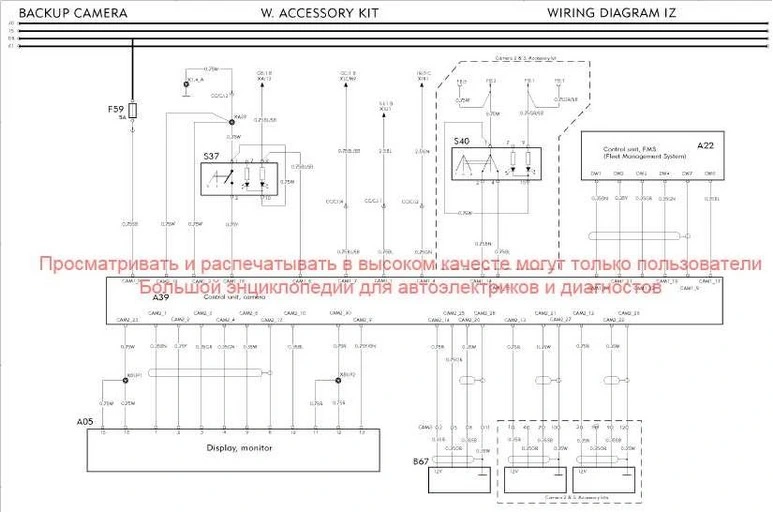

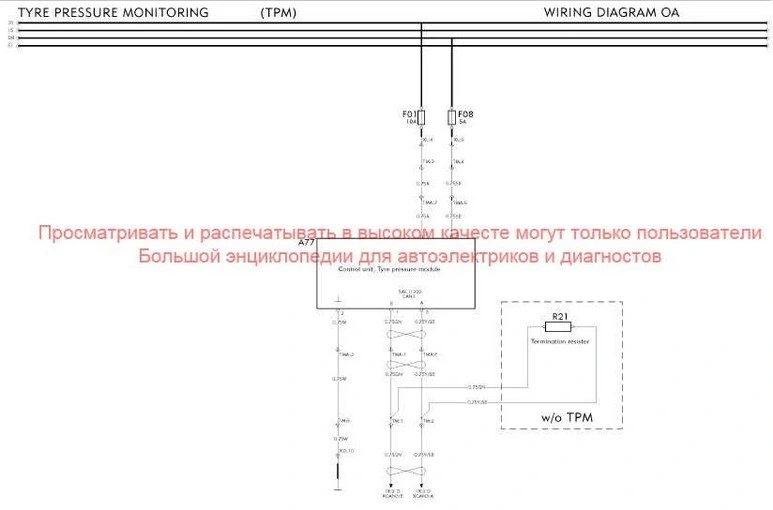

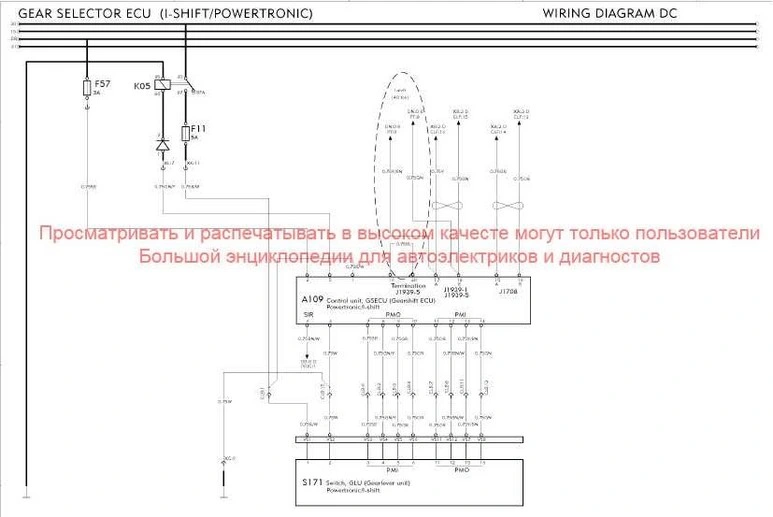

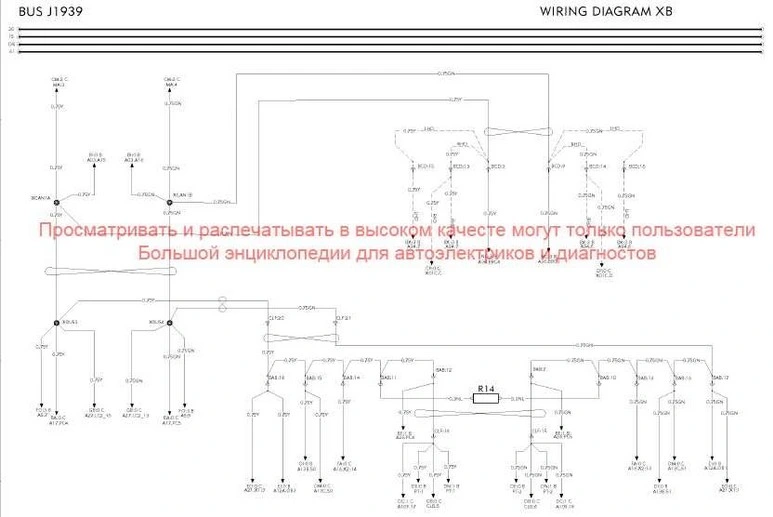

Электросхема VOLVO FM9, FM12, FH12, FH16, NH12
ПРЕДОХРАНИТЕЛИ НА РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ

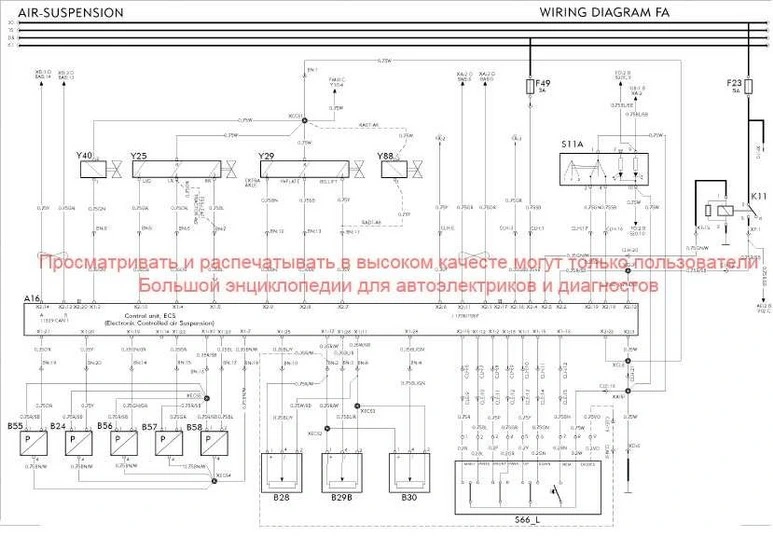

F 1 Пневмоподвеска, гидравлический подъемник дополнительного моста
F 2 Управление компрессором

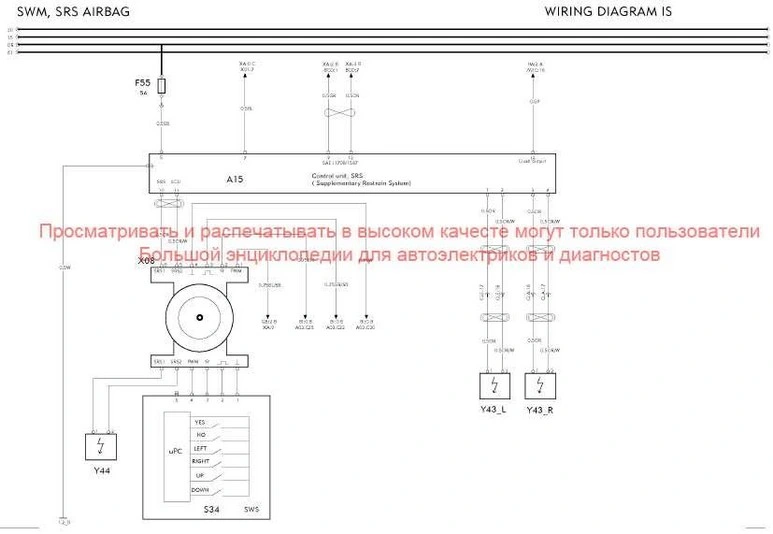

F 3 SRS подушка безопасности, иммобилайзер

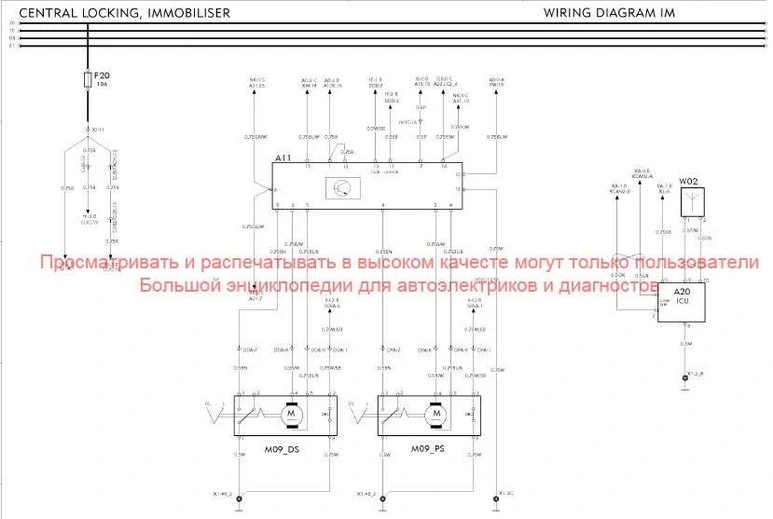

F 4 Центральный дверной замок
F 5 Освещение кабины, таймер
F 6 Стоп-сигналы прицепа
F 7 Приборы (шина 30)
F 8 Делитель напряжения для радио
F 9 Стоп-сигналы тягача
F 10 Габаритные огни
F 11 Сигнальная фара
F 12 Пневмоподвеска (шина 30)
F 13 Зеркала заднего вида с электрическим обогревом
F 14 Предварительный подогрев, реле дистанционного управления
F 15 Фара ближнего света, левая сторона
F 16 Фары, левая сторона, индикаторная лампа включения

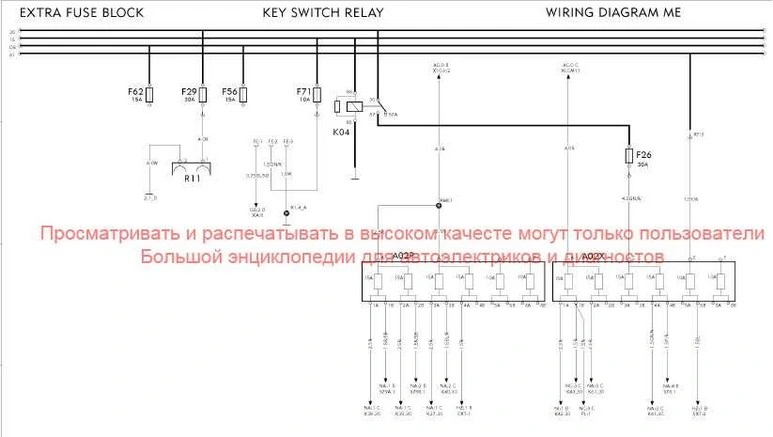

F 17 Реле дистанционного управления пусковым переключателем
F 18 Управление вентилятором, реле предварительного подогрева
F 19 Блок управления автомобилем ECU
F 20 Электромагнитные клапаны двигателя
F 21 Приборы, реле зеркал заднего вида
F 22 DRL (day running light, ходовые огни)

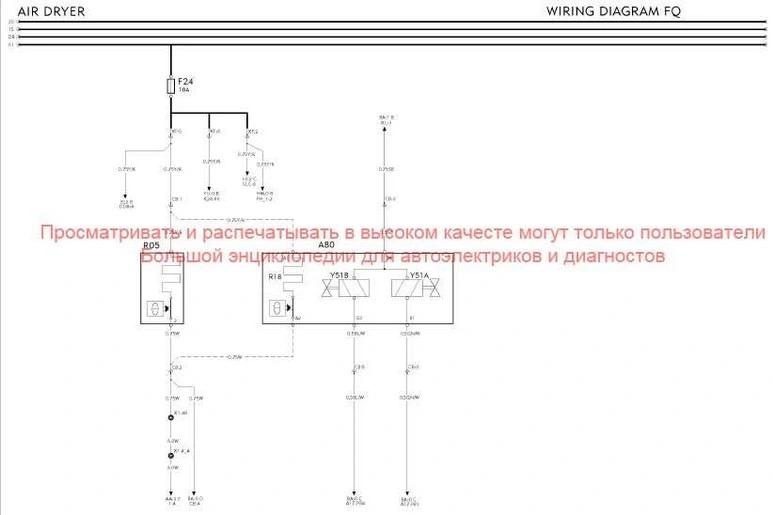

F 23 Воздухоосушитель с электроподогревом
F 24 Дополнительное оборудование «ХА» (шина 15)
F 25 Зеркала с электрической регулировкой

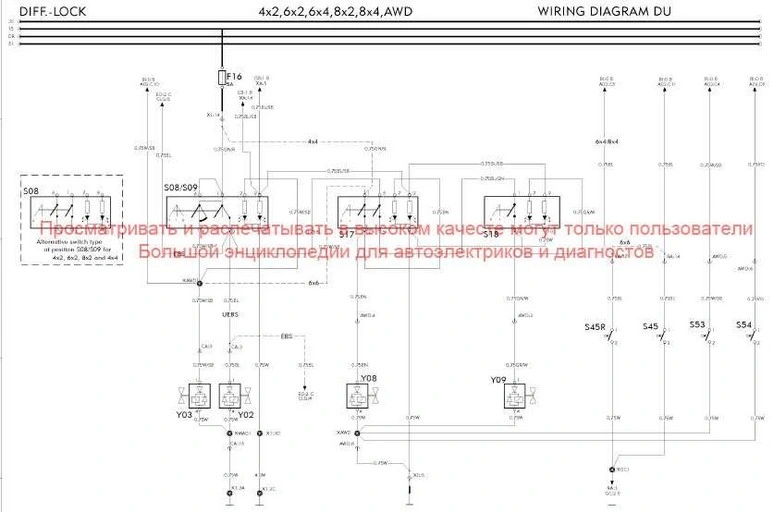

F 26 Блокировка дифференциала, отбор мощности

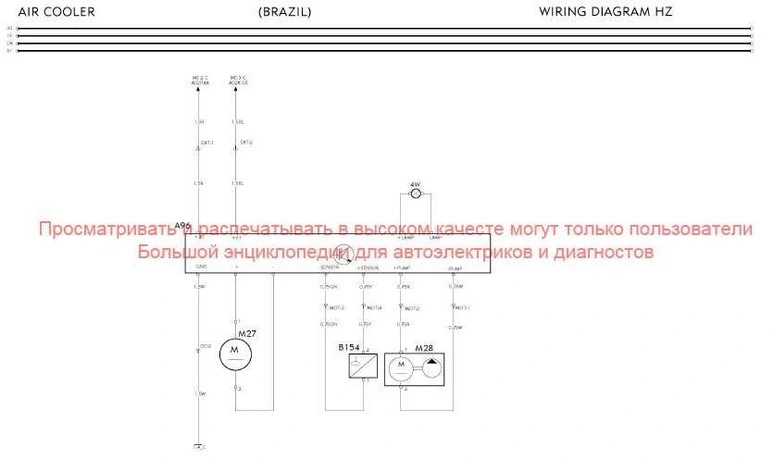

F 27 Электронный климат-контроль
F 28 Указатель направления, приборы (шина 15)
F 29 Звуковой сигнал, электромагнитный клапан звукового сигнала
F 30 Прикуриватель, лампа центральной секции шкафчика

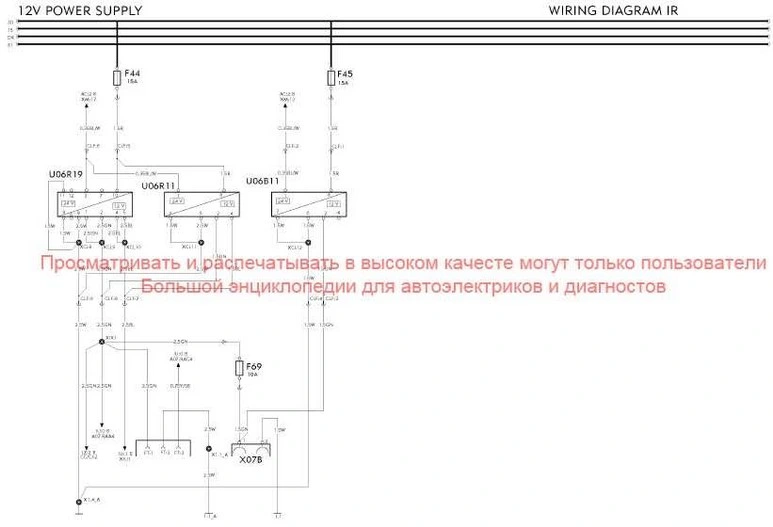

F 31 Делитель напряжения на 12 В для внешних устройств
F 32 Задний противотуманный фонарь
F 33 Стояночное освещение тягача, левая сторона
F 34 Стояночное освещение прицепа, левая сторона
F 35 Прикроватные лампы, лампа багажного отделения
F 36 Стояночное освещение прицепа, правая сторона
F 37 Стояночное освещение тягача, правая сторона
F 38 Указатель направления, аварийная сигнализация (шина 30)
F 39 Фара ближнего света, правая сторона
F 40 Фара, правая сторона
F 41 Электрический стеклоподъемник, сторона пассажира
F 42 Электрический стеклоподъемник, сторона водителя

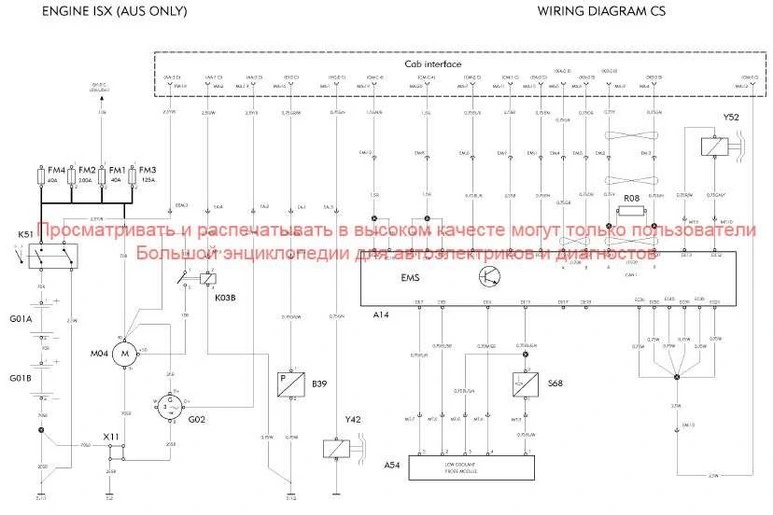

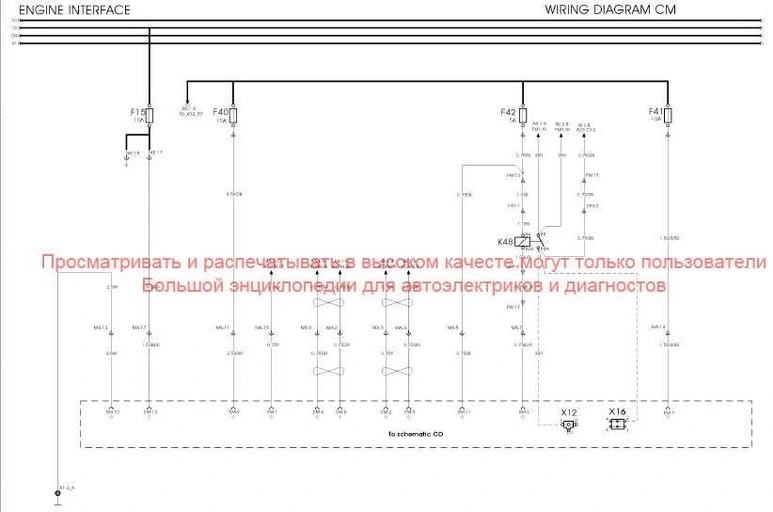

F 43 Блок управления двигателем ECU
F 44 Освещение при движении задним ходом, зуммер
F 45 Вентилятор, блок климат-контроля
F 46 Сидение с электроподогревом, стояночный обогревател
F 47 Стеклоочиститель
F 48 Очиститель фар, омыватель фар и ветрового стекла
РЕЛЕ НА РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ
301 Реле, противотуманные фары «9»
305 Реле, освещение при движении задним ходом «12»
306 Реле, фары «11»
307 Реле, фары ближнего света «З»
308 Реле, стоп-сигналы, тягач «8»
308В Реле, стоп-сигналы, прицеп «10»
309L Реле, стояночные фонари, левая сторона «1»
309R Реле, стояночные фонари, правая сторона «2»
315R Реле, пусковой переключатель «4»
343 Реле, задние противотуманные фонари «7»
348А Реле, вентилятор системы климат-контроля «13»
360 Реле, замедлитель отбора мощности «14»
379 Реле, впрыск топлива «5»
3005 Реле, контроль генератора «6»
3101 Реле, лампы внутреннего освещения кабины «15»

ПЕРЕЧЕНЬ КОМПОНЕНТОВ

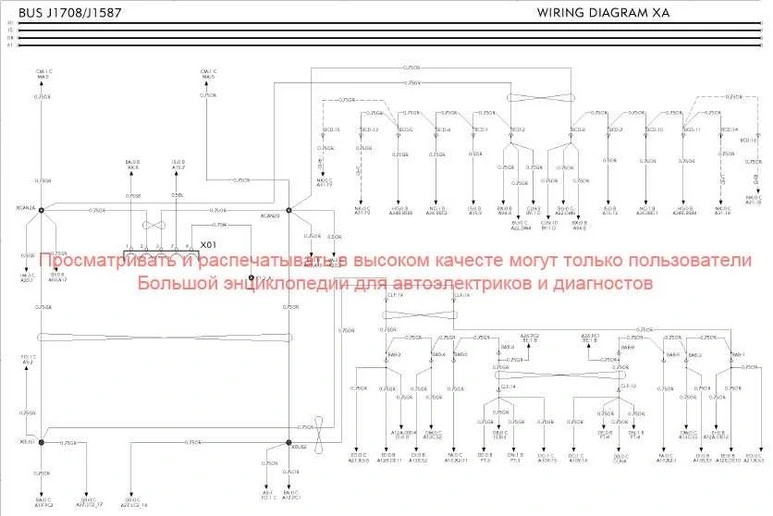

24  Диагностический разъем
24  8-штырьковый диагностический разъем
30 Аккумуляторная батарея
30 А Аккумуляторная батарея
30 В Аккумуляторная батарея
32 Монтажная плата, распределительная панель
34 Разъем
36 Разъем, распределительная коробка задних фонарей
42 Соединительная муфта
42 А Соединительная муфта
42 С Соединительная муфта
42 I 1:1 Соединительная муфта
42 I 1 :ЗА Соединительная муфта
42 I 1:3В Соединительная муфта
42 I 2:4А Соединительная муфта
42 I 2:4В Соединительная муфта
42 I HEAT Соединительная муфта
42 MB Соединительная муфта
42 S Соединительная муфта
51 Патрон плавкого предохранителя, 1-штырьковый
53 А Патрон плавкого предохранителя, 3-штырьковый
56 А Патрон плавкого предохранителя, 6-штырьковый
56 Р Патрон плавкого предохранителя, 6-штырьковый
56 X Патрон плавкого предохранителя, 6-штырьковый
56 ABS Патрон плавкого предохранителя, 6-штырьковый
56 ABS Патрон плавкого предохранителя, 6-штырьковый

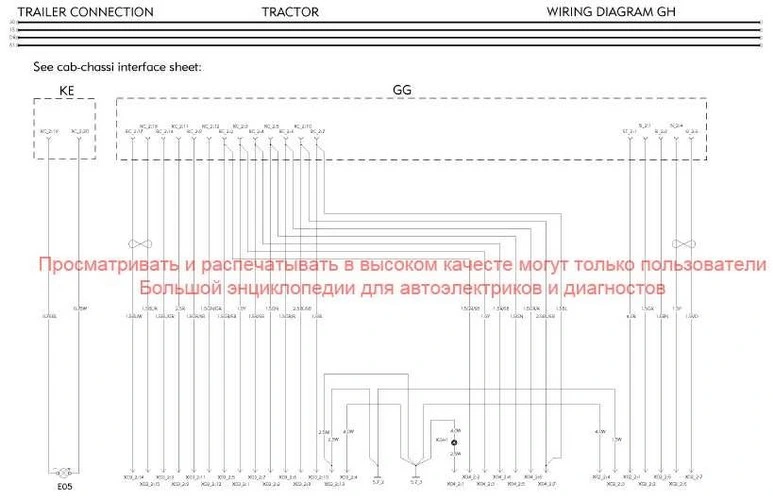

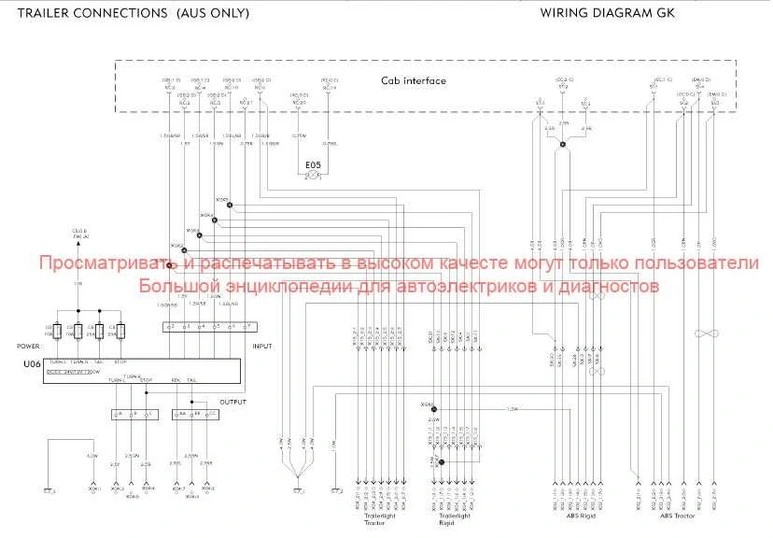

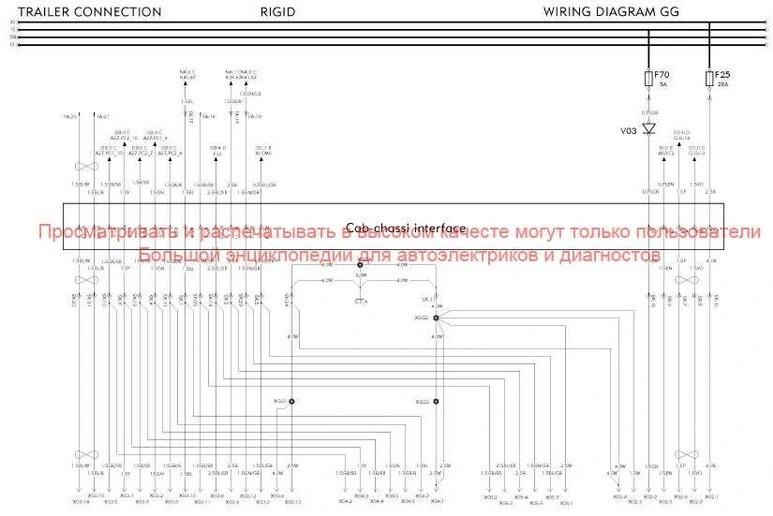

77 Штекер, 7-штырьковый
78 Дополнительный штекер, 7-штырьковый
79 Штекер, ABS/EBS
79:3 Штекер, ABS/EBS
79:4 Штекер, ABS/EBS
100 Переключатель, фонарь
101 Переключатель, фары ближнего и дальнего света
102 Переключатель, противотуманные фары
103 Переключатель, стоп-сигнал
104 Переключатель, погрузочные фонари
109 Переключатель, аварийная сигнализация
111 DD Переключатель, стеклоподъемник
111 DP Переключатель, стеклоподъемник
111 Р Переключатель, стеклоподъемник
111 DD Переключатель, стеклоподъемник
111 DP Переключатель, стеклоподъемник
111 Р Переключатель, стеклоподъемник

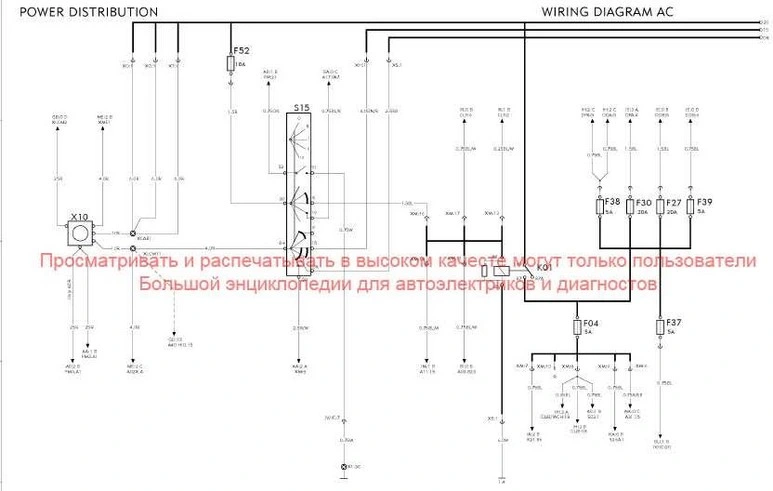

112 Переключатель, кондиционер
112 АТС Переключатель, кондиционер
116 А Переключатель, внутреннее освещение кабины
116 В Переключатель, внутреннее освещение кабины
118 Переключатель, вентилятор
119 Переключатель, стеклоочиститель
123 Переключатель, зеркало заднего вида с обогревом
125 Переключатель, моторный тормоз
126 Переключатель, блокировка дифференциала задних колес
127 Переключатель, блокировка дифференциала среднего ведущего моста
132 Переключатель, сигнальный фонарь на крыше

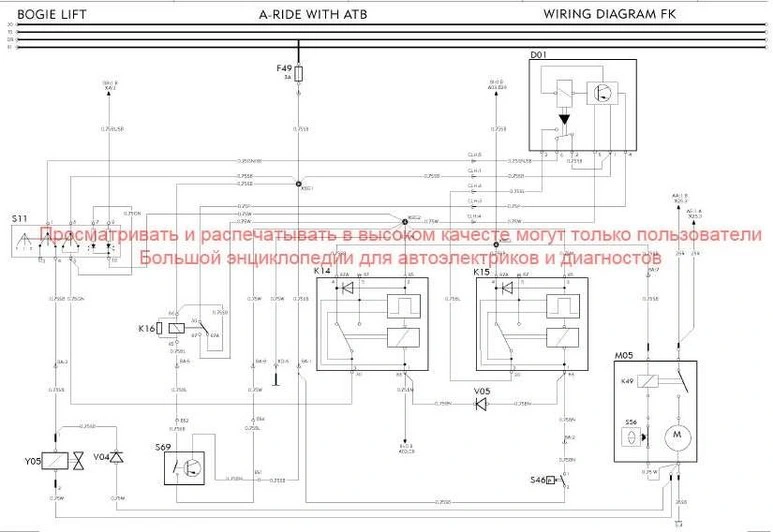

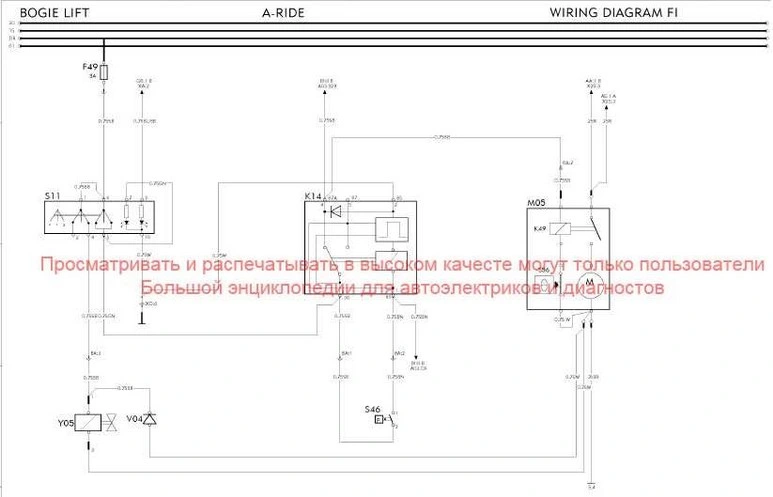

133 Переключатель, подъемник дополнительного моста

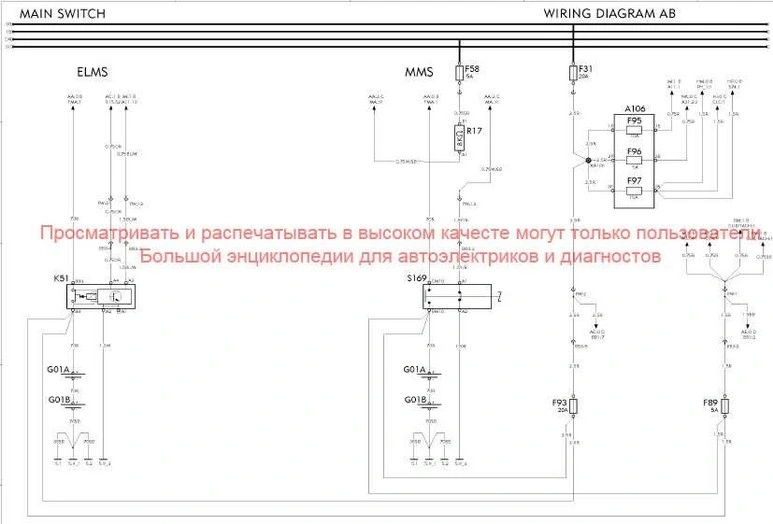

144 Главный выключатель аккумуляторной батареи
144/144AD Главный выключатель аккумуляторной батареи

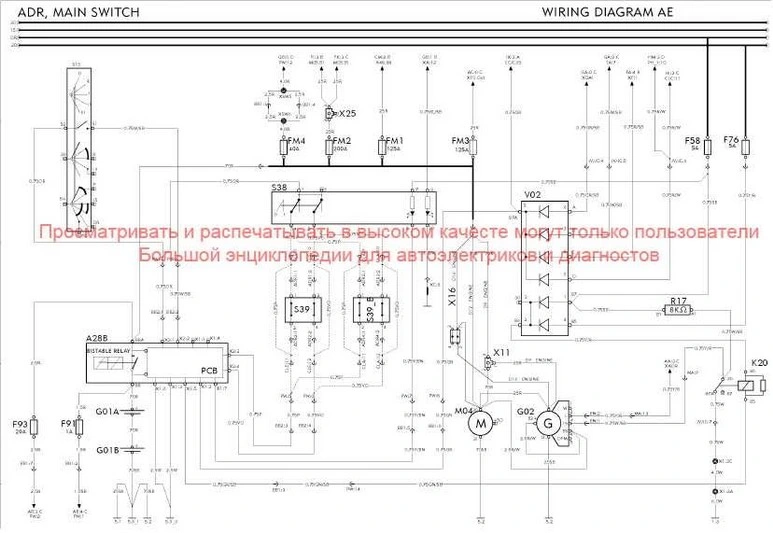

144 ADR Главный выключатель аккумуляторной батареи
147 Переключатель, указатели поворота
149 Переключатель, гудок
150 Переключатель «СТАРТ»
157 Переключатель, пневматический гудок
172 Переключатель, дополнительный

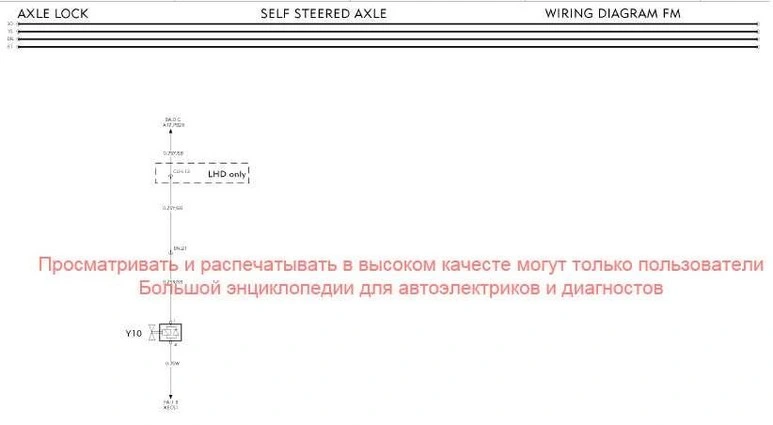

179 Переключатель, замок 3-го моста
1101 Переключатель, стояночный обогреватель
1105 Переключатель, фонари регулировки уровня
1107 Переключатель, дверной замок

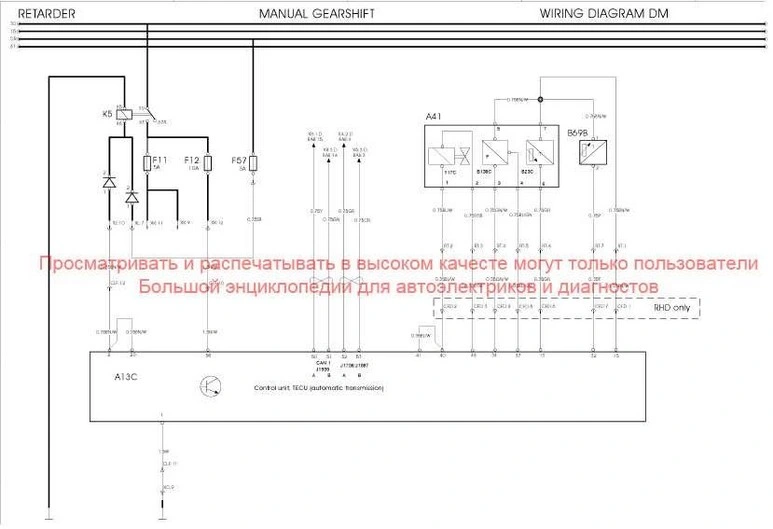

1122 Переключатель, ретардер
1132 D Переключатель, зеркало заднего вида с электрическим управлением
1132 Р Переключатель, зеркало заднего вида с электрическим управлением
1135 Переключатель, круиз-контроль
1146 Переключатель, радио, режим ожидания
1147 А Переключатель, насос наклона кабины
1147 В Переключатель, насос наклона кабины
1148 Переключатель, освещение грузового отсека

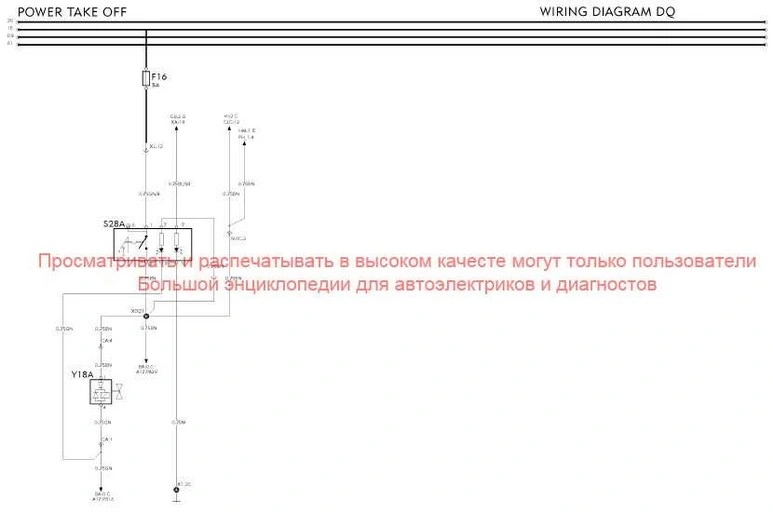

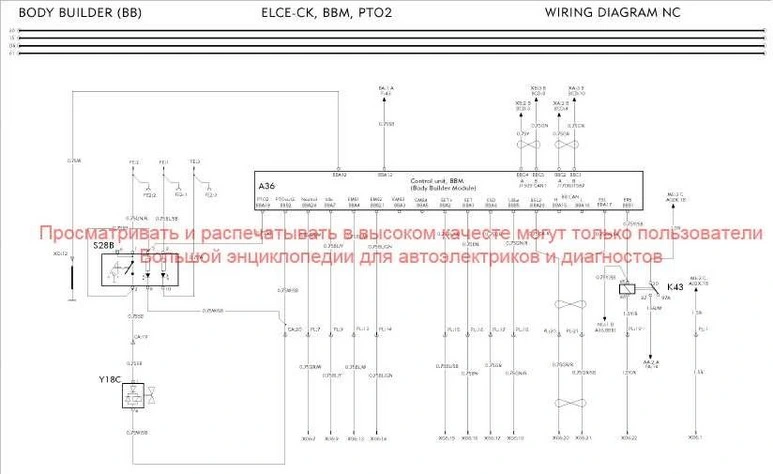

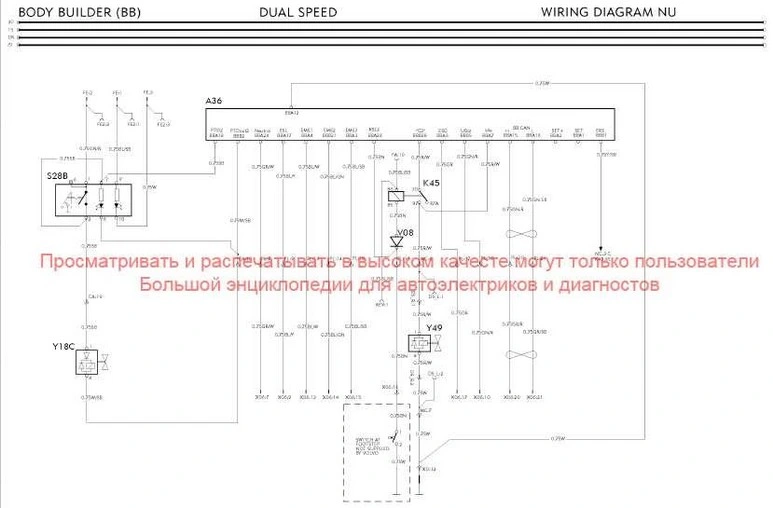

1149 1 Переключатель, РТО (механизм отбора мощности)
1149 2 Переключатель, РТО (механизм отбора мощности)
1150 Переключатель, обогреватель топливного фильтра
1152 Переключатель, многофункциональный дисплей
200 Контакт на размыкание, лампа аварийной сигнализации, стояночный тормоз
205 D Контакт на размыкание, внутреннее освещение кабины
205 Р Контакт на размыкание, внутреннее освещение кабины
207 Контакт на замыкание, индикаторная лампа, блокировка дифференциала, задние колеса
207 R Контакт на замыкание, индикаторная лампа, блокировка дифференциала, задние колеса
211 Контакт на замыкание, индикаторная лампа, подъемник дополнительного моста
214 Контакт на замыкание, индикаторная лампа, низкие передачи
216 А Контакт на замыкание, сигналы торможения
216 В Контакт на замыкание, сигналы торможения
216 С Контакт на замыкание, сигналы торможения
217 Контакт на замыкание, фонари заднего хода
218 Контакт на размыкание, регулятор давления отработавших газов
223 Скользящий контакт, гудок
2281 Контакт на замыкание, фиксатор кабины
228 Р Контакт на замыкание, фиксатор кабины
228 Н Контакт на замыкание, фиксатор кабины
258 Контакт на размыкание, термический, подъемник дополнительного моста
2003 Термостат, стояночный обогреватель
2004 L Контакт на размыкание, освещение багажного отсека
2007 Контакт на размыкание, педаль сцепления
2008 Контакт на размыкание, педаль тормоза
2018 Контакт, давление масла, усилитель рулевого управления
2019 Контакт, фиксатор, ремень безопасности
2020 L Контакт, фиксатор койки
2020 F Контакт, фиксатор койки
2074 Контакт, низкий уровень
301 Реле, противотуманные фары
302 Реле, стоп-сигнал
303 Реле, погрузочные фонари
305 Реле, фонари заднего хода
306 Реле, дальний свет
307 Реле, ближний свет
308 Реле, сигналы торможения
308 В Реле, сигналы торможения
309 L Реле, парковочные фонари
309 R Реле, парковочные фонари
312 Реле, предпусковой подогреватель
313 Реле, мотор подъемника дополнительного моста
314 А Реле, подъемник дополнительного моста
314 В Реле, подъемник дополнительного моста
314 D Реле, подъемник дополнительного моста
315 R Реле, переключатель «СТАРТ»
317 Реле, очиститель фар
321 Реле, прерывистая очистка
323 Реле, блок прерывателя
326 X Реле, дополнительный плавкий предохранитель
327 Реле, зеркало заднего вида с обогревом
343 Реле, задние противотуманные фонари
348 А Реле, вентилятор
348 В Реле, вентилятор
356 Реле, ближний свет
360 Реле, блокиратор включения, устройство отбора мощности
363 Реле, дополнительное оборудование
364 Управление, подъемник дополнительного моста
365 D Реле, электрический стеклоподъемник, вверх
365 Р Реле, электрический стеклоподъемник, вверх
366 D Реле, электрический стеклоподъемник, вниз
366 Р Реле, электрический стеклоподъемник, вниз
379 Реле, топливный насос
3004 Реле, стояночный обогреватель
3005 Реле управления генератора
3016 Реле, устройство контроля подъемника дополнительного моста с ограничителем нагрузки
3017 Реле времени, ограничитель нагрузки на мост
3018 Реле, блок управления стояночным обогревателем
3018 A3 Реле, блок управления стояночным обогревателем
3019 А Релейная стойка, пневмоподвеска
3019 В Релейная стойка, пневмоподвеска
3023 Реле, информация ABS
3070 А Реле, замок 3-го моста
3070 В Реле, замок 3-го моста
3075 Реле, центральный замок
3076 Реле, дополнительное сиденье
3101 Реле, освещение кабины
3102 Реле, насос наклона кабины
3102 А Реле, насос наклона кабины
3103 Реле, обогреватель топливного фильтра
3109 Реле, блокиратор делителя
3111 Реле, холодильник

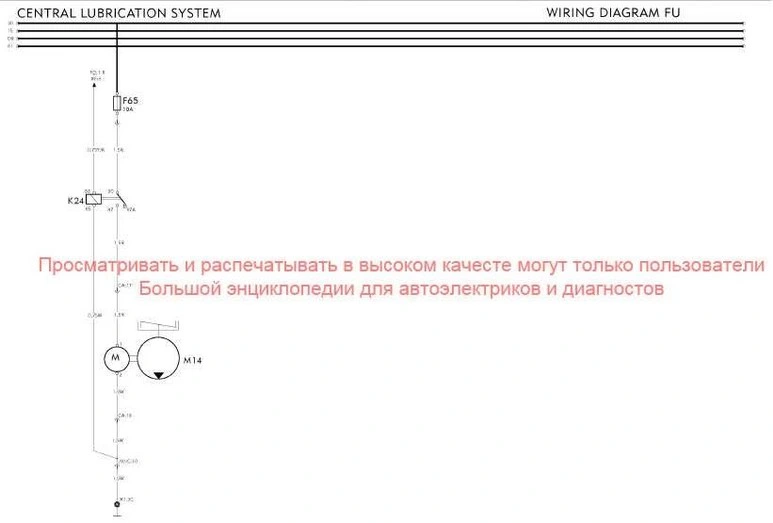

3113 Реле, централизованная система смазки

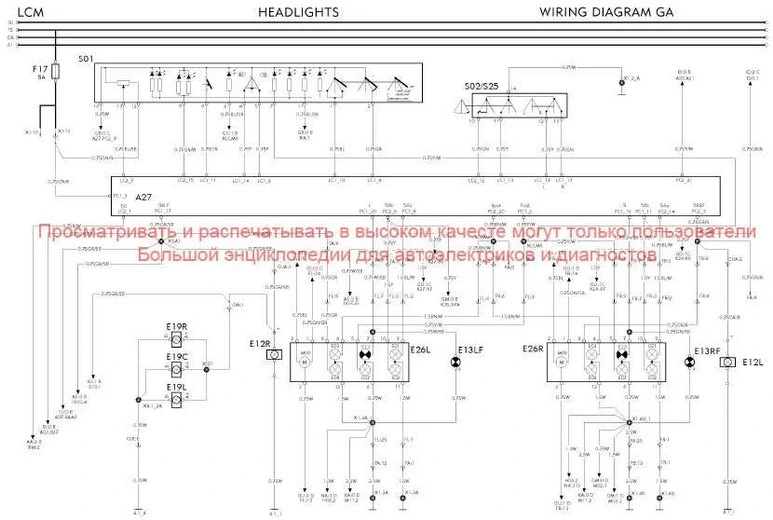

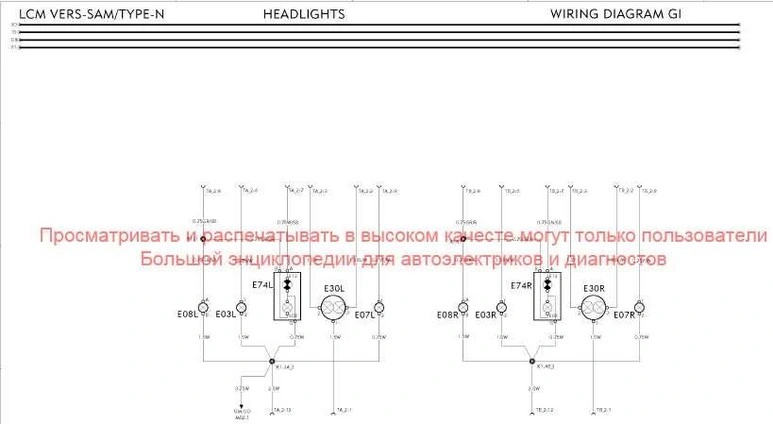

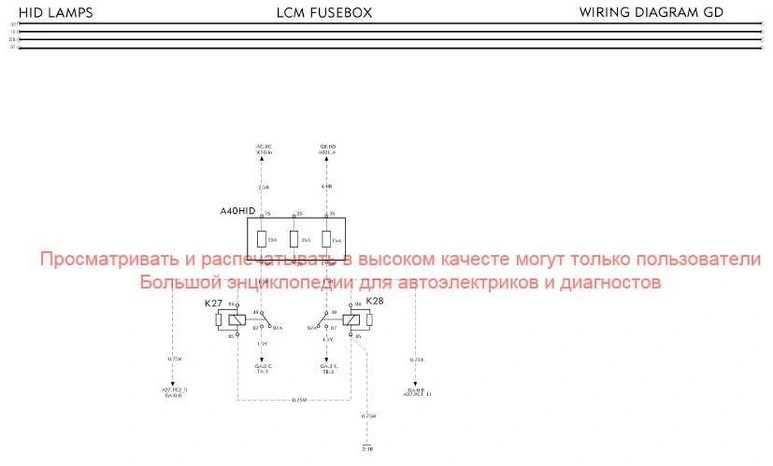

400 L Лампа, дальний свет и ближний свет
400 R Лампа, дальний свет и ближний свет

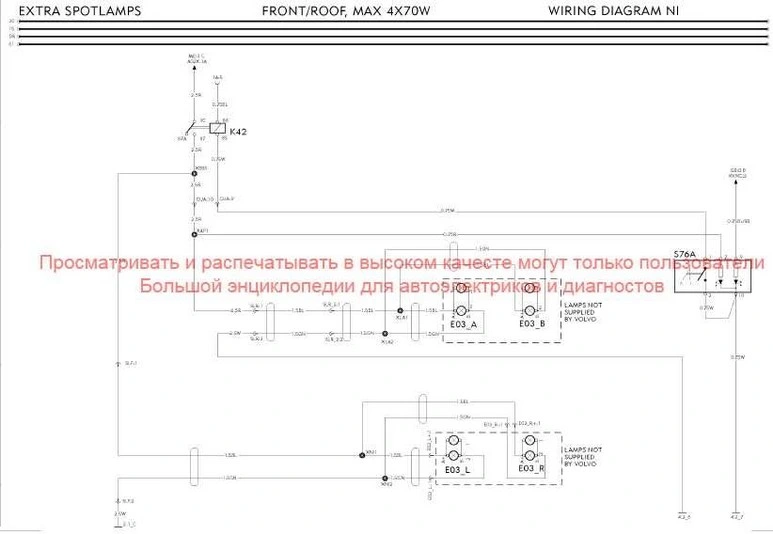

401 L Лампа, противотуманные фары
401 R Лампа, противотуманные фары
402 L Лампа, стоп-сигнал
402 R Лампа, стоп-сигнал

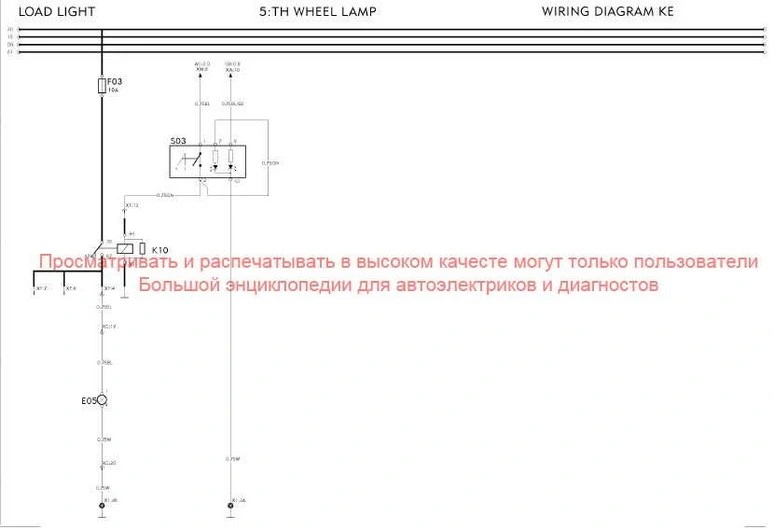

403 Лампа, освещение при погрузке
404 Лампа, освещение седла
405 L Лампа, фонари заднего хода
405 R Лампа, фонари заднего хода
408 Лампа, стояночное освещение, левая передняя
409 Лампа, стояночное освещение, правая передняя
410 Лампа, стоп-сигнал, левый
411 Лампа, стоп-сигнал, правый
412 Лампа, задний фонарь, левый
413 Лампа, задний фонарь, правый
414 Лампа, боковой опознавательный фонарь, левый передний
415 Лампа, боковой опознавательный фонарь, правый передний
416 Лампа, боковой опознавательный фонарь, левый центральный
417 Лампа, боковой опознавательный фонарь, правый центральный
420 Лампа, габаритный фонарь, крыша, левый
421 Лампа, габаритный фонарь, крыша, правый
422 Лампа, указатель направления, левый передний
423 Лампа, указатель направления, правый передний
426 Лампа, указатель направления, левый задний
427 Лампа, указатель направления, правый задний

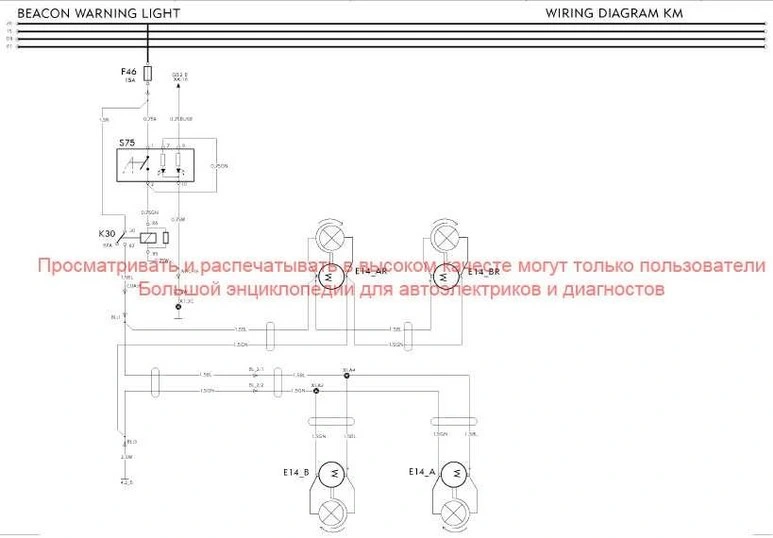

428 Лампа, вращающаяся предупредительная сигнальная лампа
429 Лампа, освещение прикуривателя
430 Лампа, освещение лицензии
433 D Лампа, освещение ступени
433 Р Лампа, освещение ступени

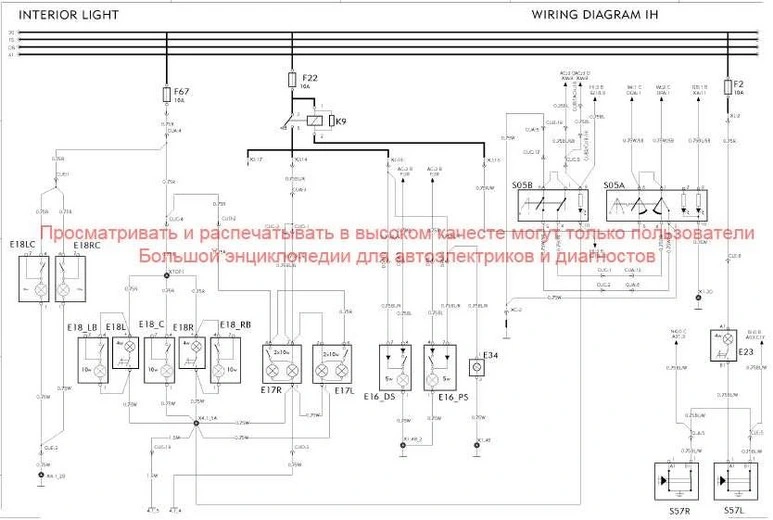

434 С Лампа, внутреннее освещение кабины
434 I Лампа, внутреннее освещение кабины
434 Р Лампа, внутреннее освещение кабины
435 R Лампа, освещение спального места
435 RL Лампа, освещение спального места
435 RU Лампа, освещение спального места
437 С Лампа, опознавательный световой сигнал, передний
437 L Лампа, опознавательный световой сигнал, передний
437 R Лампа, опознавательный световой сигнал, передний
440 Лампа, управление нагревателем
447 Лампа, освещение пепельницы

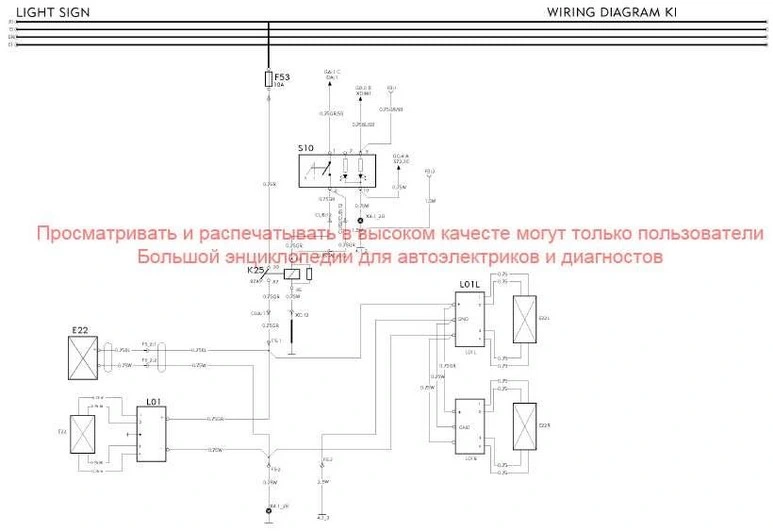

450 Лампа, освещение знака на крыше
451 Лампа, задний противотуманный фонарь, левый
452 Лампа, задний противотуманный фонарь, правый
468 Флуоресцентная трубка, освещение крыши
468 L Флуоресцентная трубка, освещение крыши
468 R Флуоресцентная трубка, освещение крыши

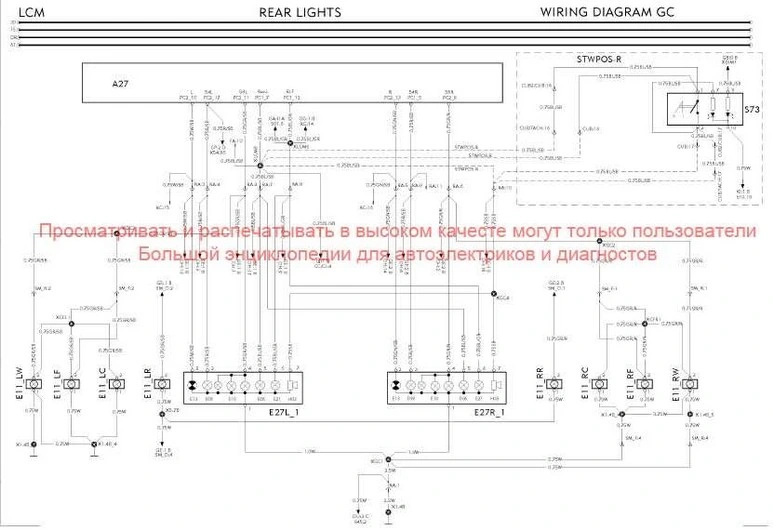

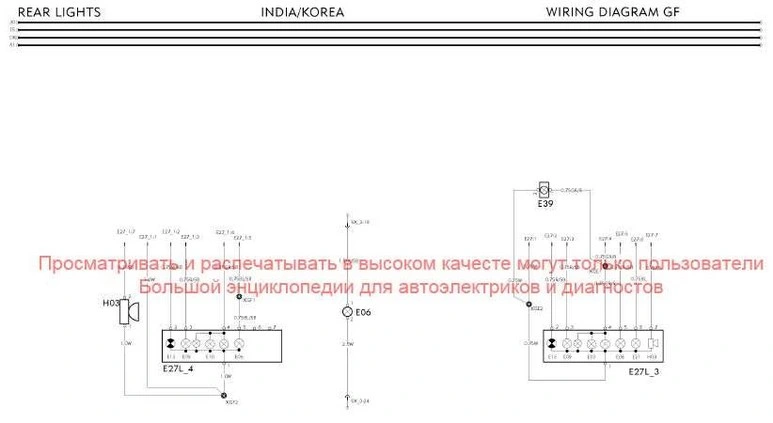

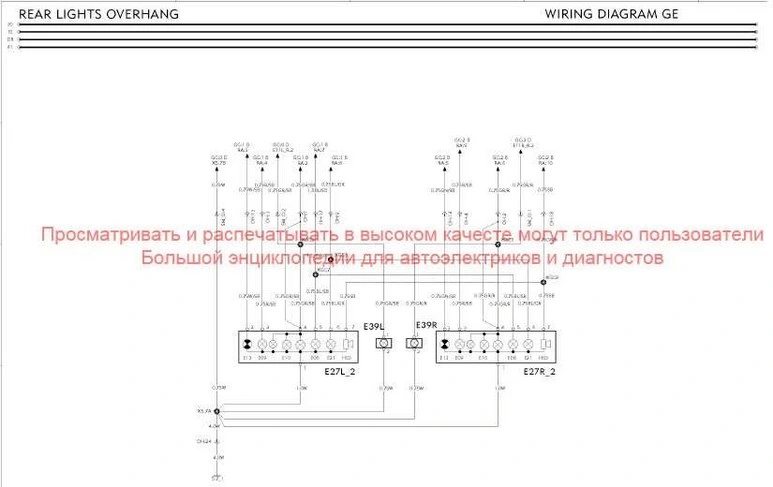

4052 L Комбинированный фонарь, задний
4052 R Комбинированный фонарь, задний
4057 Освещение, багажный отсек
500 Индикаторная лампа, указатель направления, тягач
501 Индикаторная лампа, указатель направления, прицеп 1
504 Индикаторная лампа, дальний свет
508 Лампа аварийной сигнализации, стояночный тормоз
510 Индикаторная лампа, блокировка дифференциала, задние колеса
511 Индикаторная лампа, блокировка дифференциала, промежуточные мосты
547 Центральный индикатор и лампа аварийной сигнализации
5009 Световой индикатор, тягач, ABS
5010 Световой индикатор, прицеп, ABS
5014 Световой индикатор, переключатель диапазонов
5032 Предупредительный световой сигнал, ремень безопасности

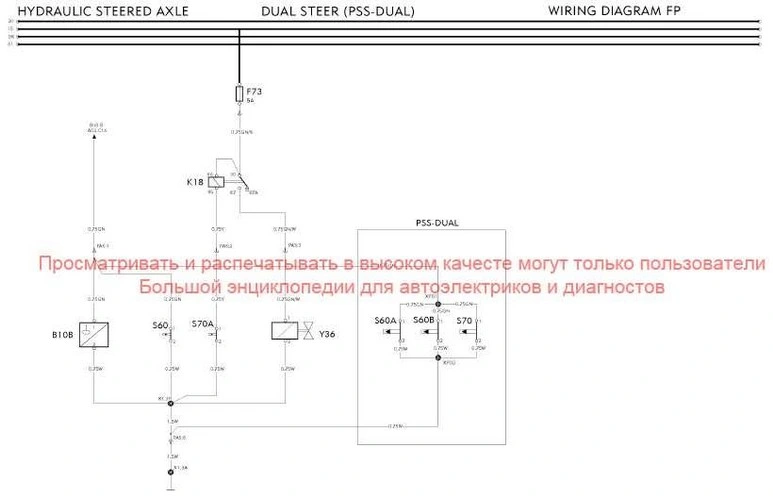

5035 Предупредительный световой сигнал, контур 2 сервоусилителя рулевого управления (PSS-DUAL)
600 А Электромагнитный клапан, моторный тормоз
600 В Электромагнитный клапан, моторный тормоз
601 Электромагнитный клапан, блокировка дифференциала, задние колеса
602 Электромагнитный клапан, блокировка дифференциала, промежуточные мосты
603 Электромагнитный клапан, остановка двигателя
606 Электромагнитный клапан, подъемник тележки
606 NC Электромагнитный клапан, подъемник тележки
606 NO Электромагнитный клапан, подъемник тележки

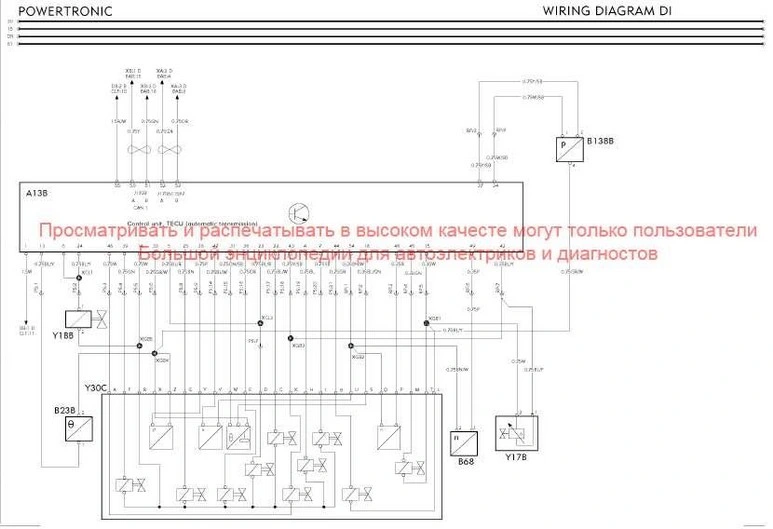

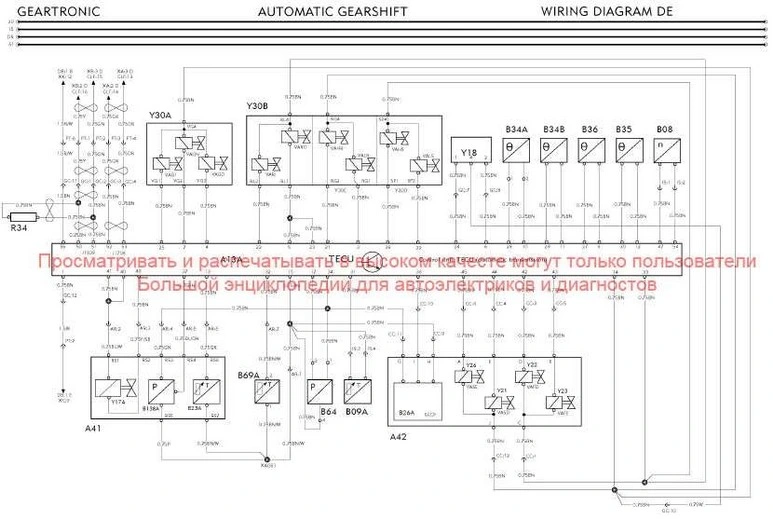

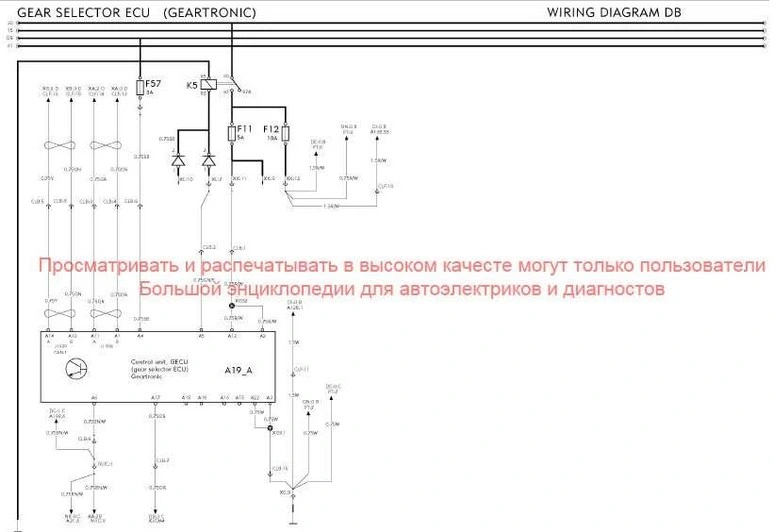

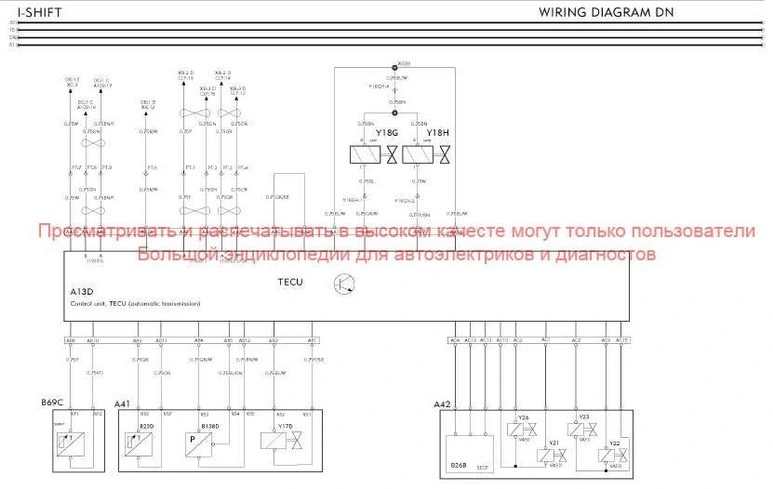

614 Электромагнитный клапан, блокировка переключения передач
626 Электромагнитный клапан, регулятор давления выхлопных газов
646 Электромагнитный клапан, замок 3-го моста

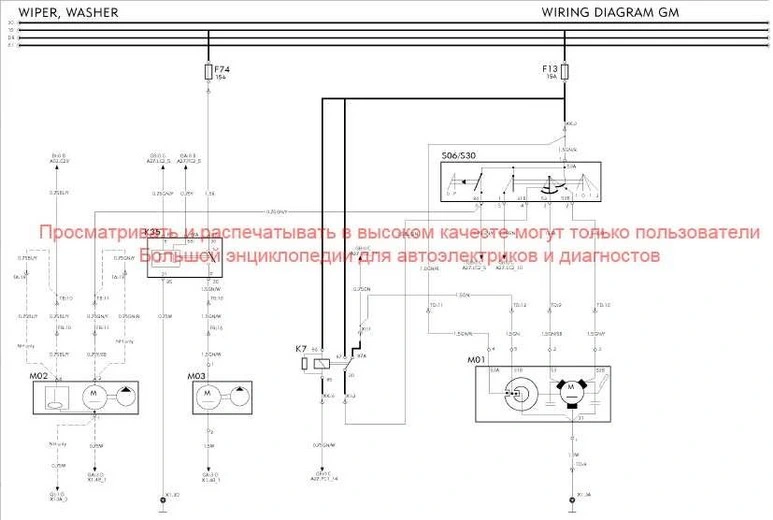

650 Мотор очистителя ветрового стекла
651 Мотор омывателя ветрового стекла
652 L Мотор очистителя фар
652 R Мотор очистителя фар
653 Мотор омывателя фар

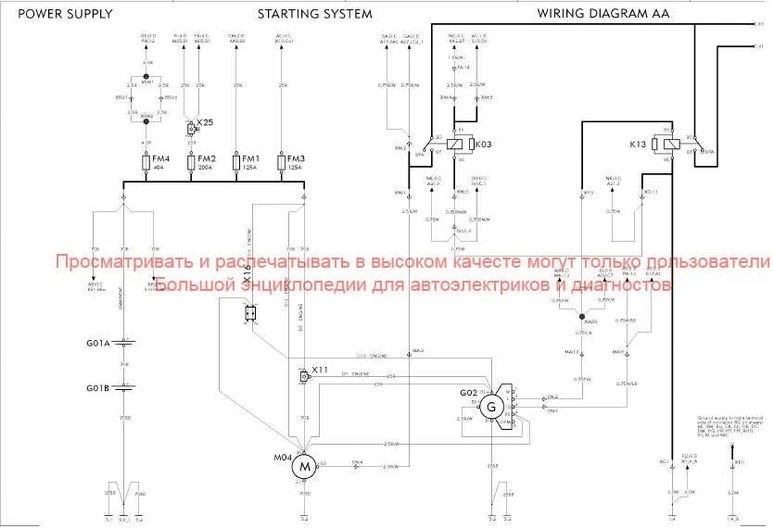

654 Стартер
656 Мотор подъемника дополнительного моста

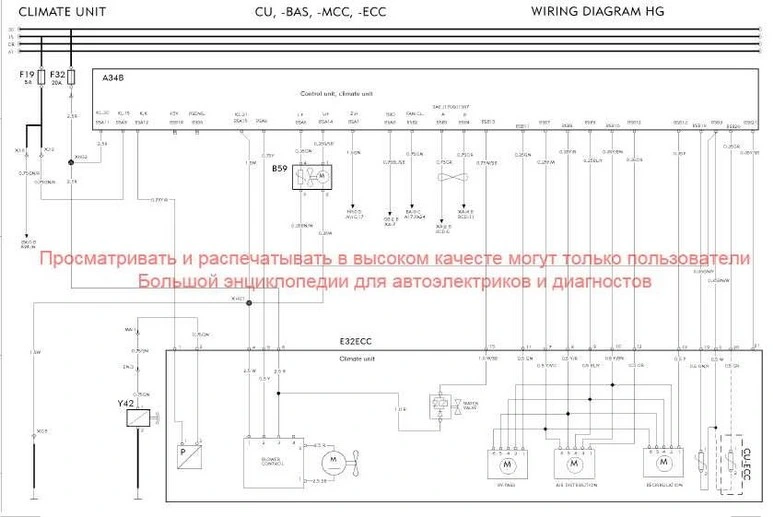

657 Вентилятор (нагреватель)
657 АТС Вентилятор (нагреватель)
660 Генератор с регулятором зарядки
661 D Мотор стеклоподъемника
661 Р Мотор стеклоподъемника

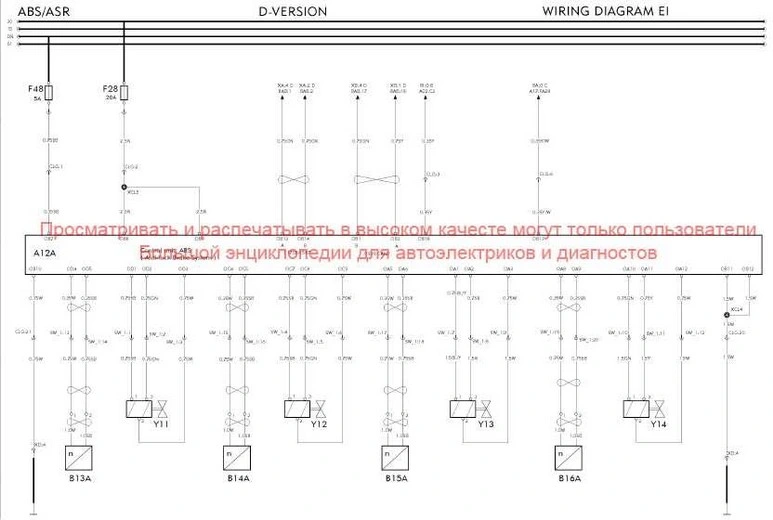

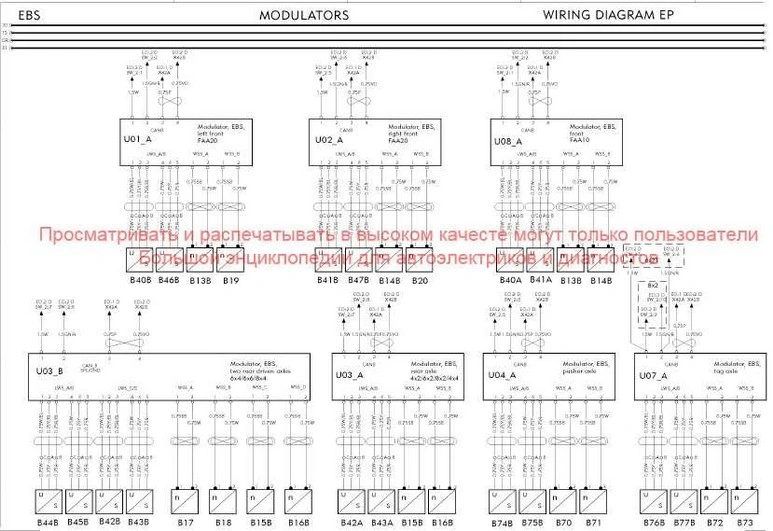

6013 LF Электромагнитный управляющий клапан, ABS
6013 LR Электромагнитный управляющий клапан, ABS
6013 RF Электромагнитный управляющий клапан, ABS
6013 RR Электромагнитный управляющий клапан, ABS
6024 Электромагнитный клапан, РТО (механизм отбора мощности)
6024 А Электромагнитный клапан, РТО (механизм отбора мощности)
6024 В Электромагнитный клапан, РТО (механизм отбора мощности)
6035 С Электромагнитный клапан, электронный контроль уровня
6035 LF Электромагнитный клапан, электронный контроль уровня

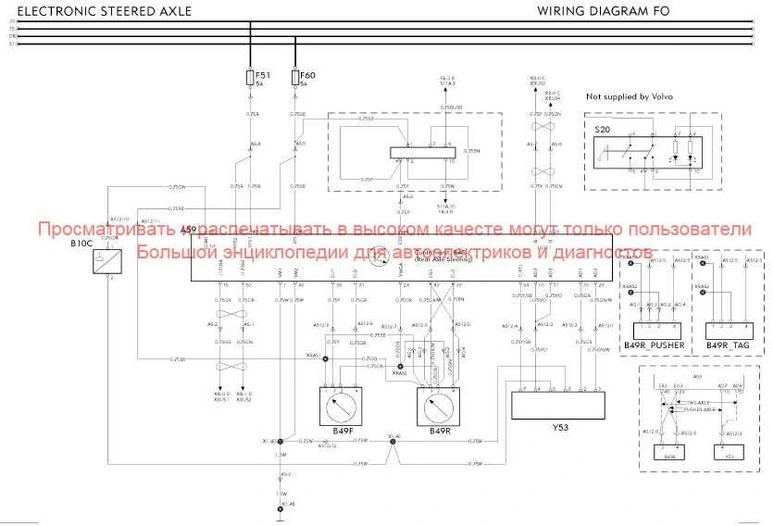

6045 Электромагнитный клапан, дополнительный мост
6050 Электромагнитный клапан, блокировка переключения диапазонов

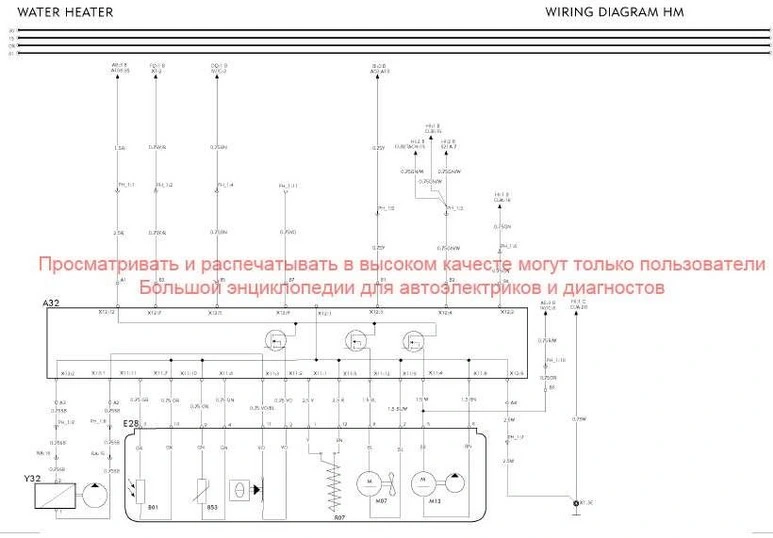

6052 Мотор вентилятора, стояночный обогреватель
6054 Топливный насос, стояночный обогреватель
6055 Насос охлаждающей жидкости, стояночный обогреватель

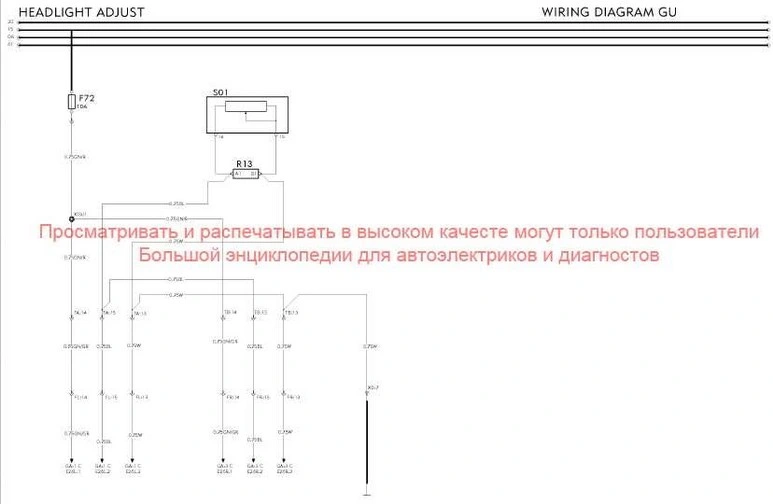

6056 Мотор управления уровнем фары
6058 D Мотор, дверной замок
6058 Р Мотор, дверной замок

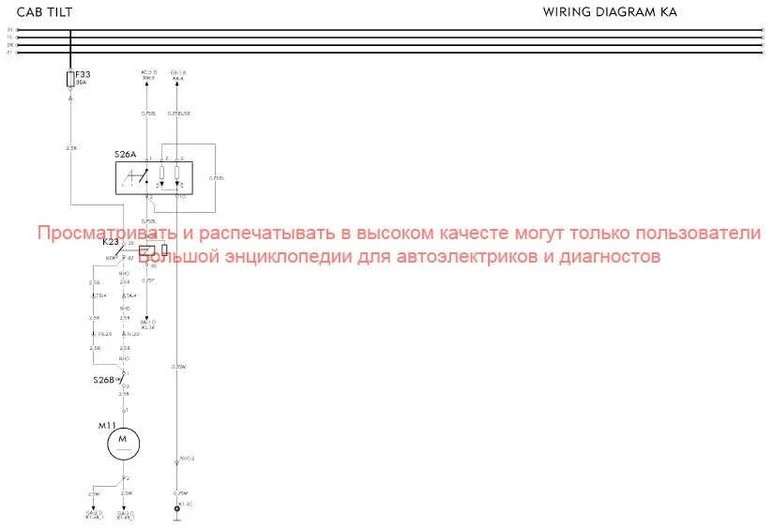

6070 Мотор насоса наклона кабины
6071 Топливный насос
6072 Насос-форсунки, Ul
6073 Автоматический смазочный насос, шасси
6103 Электромагнитный клапан компрессора
702 Приборный блок
702 А 5 Приборный блок
702 А 6 Приборный блок
702 В Приборный блок
709 Приборный блок

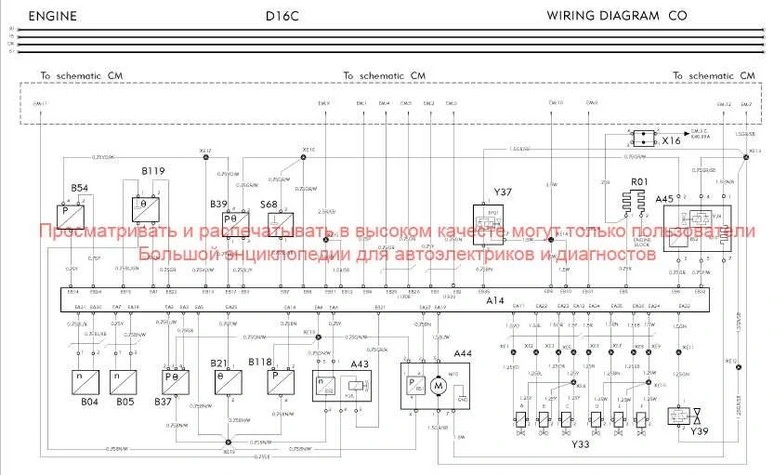

753 А Датчик скорости вращения двигателя
753 В Датчик скорости вращения двигателя
754 Датчик давления воздуха
756 Датчик температуры охлаждающей жидкости
757 Датчик расхода топлива
759 Датчик уровня охлаждающей жидкости
763 Датчик уровня масла
7004 Холодильник
700 8 Пневматический гудок
700 9 Будильник/таймер

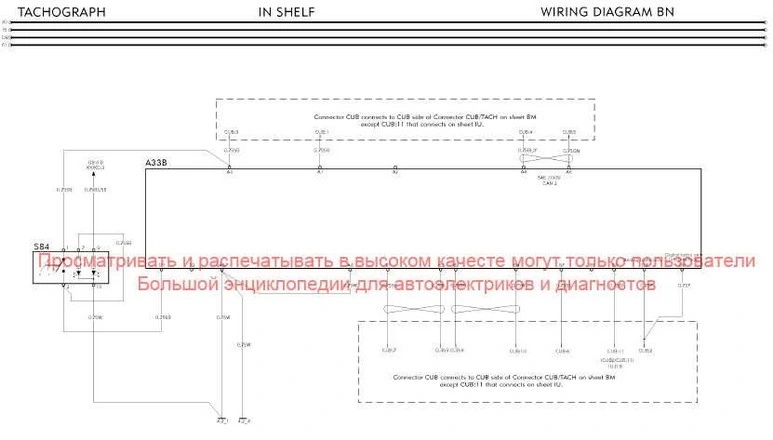

7052 Датчик, спидометр
7053 Индуктивный датчик, подъемник дополнительного моста
7057 LF Датчик, скорость колеса
7057 LR Датчик, скорость колеса
7057 RF Датчик, скорость колеса
7057 RR Датчик, скорость колеса
7058 АТС Датчик, температура внутреннего воздуха
7059 Датчик, температура внешнего воздуха
7064 Датчик, давление воздуха, пневмоподвеска
7065 Датчик, педаль акселератора
7065 А Датчик, педаль акселератора
7069 Датчик, заряд аккумуляторной батареи
7072 LF Датчик, управление уровнем
7072 LR Датчик, управление уровнем
7072 RR Датчик, управление уровнем
7081 Датчик, повышение давления и температуры
7081 Датчик, повышение давления и температуры
7082 Датчик, давление и температура масла
7083 Датчик, давление топлива и топливный насос
7084 Датчик, давление и температура воздушного фильтра
800 Предпусковой подогреватель
802 L Зеркало заднего вида с обогревом
802 R Зеркало заднего вида с обогревом

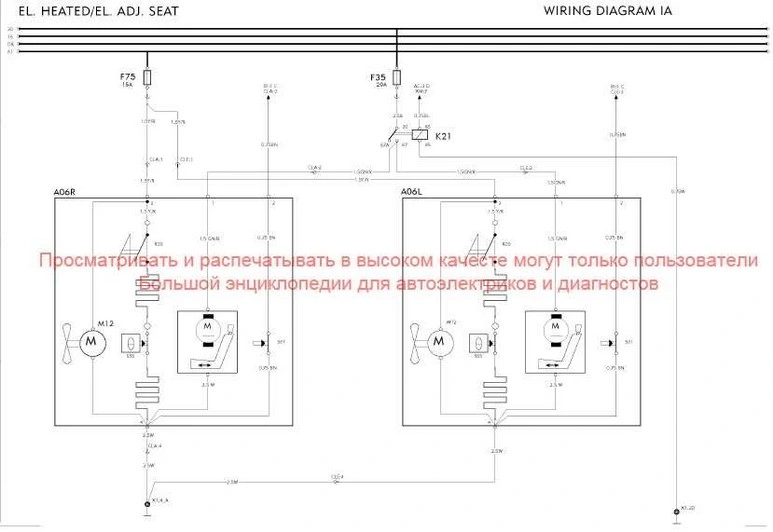

803 Сиденье с обогревом
803 L Сиденье с обогревом
803 R Сиденье с обогревом

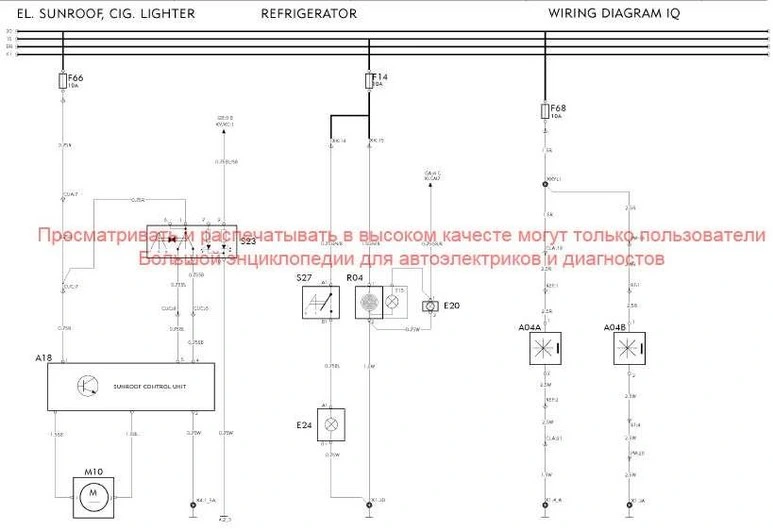

804 Прикуриватель
805 Реостат
810 Воздухоосушитель с обогревом

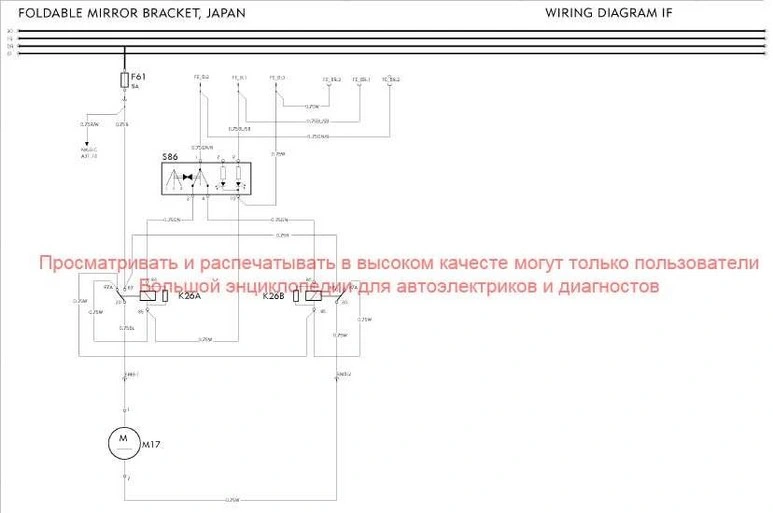

812 D Зеркало заднего вида с электрическим управлением
812 Р Зеркало заднего вида с электрическим управлением

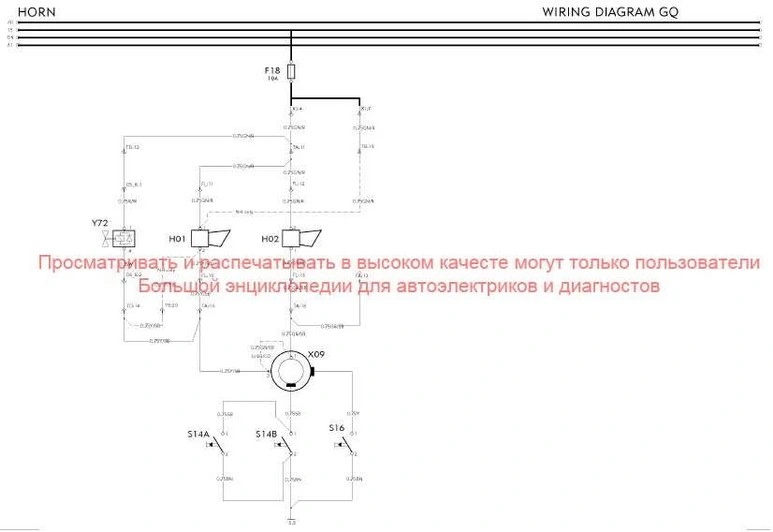

850 Гудок
858 Зуммер движения задним ходом
8001 Индуктор, освещение номерного знака
8015 L Сиденье с электроуправлением
8015 R Сиденье с электроуправлением
801 6 Обогреватель топливного фильтра
801 7 Водоотделитель
8018 2 Электрическое соединение сиденья
8018 4 Электрическое соединение сиденья
8018 L Электрическое соединение сиденья
8018 L4 Электрическое соединение сиденья
8018 R Электрическое соединение сиденья
8018 R 4 Электрическое соединение сиденья

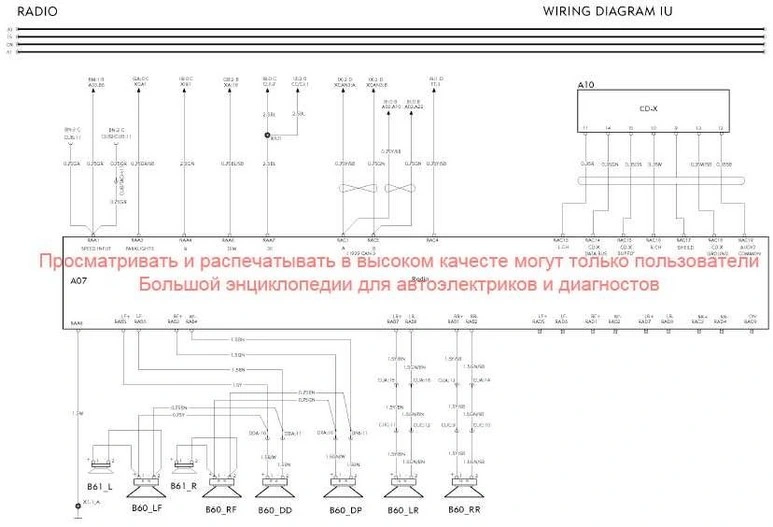

900 Радиоприемник
901 В Преобразователь напряжения
901 R Преобразователь напряжения
902 DD Динамик
902 DP Динамик
902 L F Динамик
902 LR Динамик
902 RF Динамик
902 RR Динамик

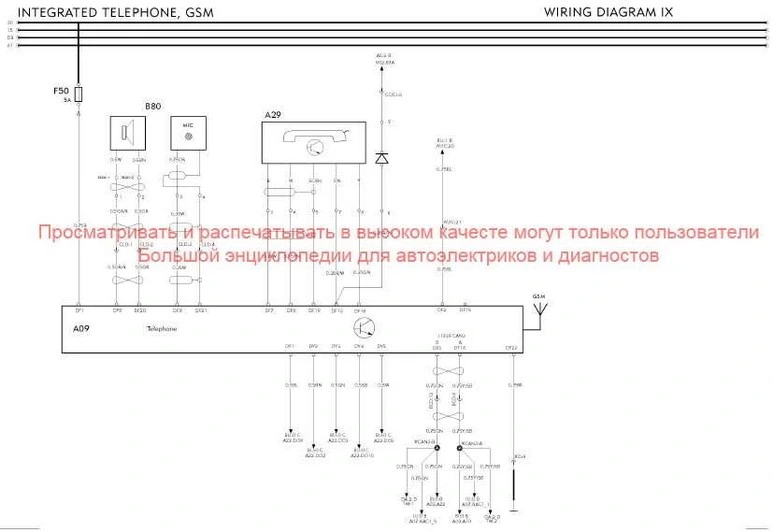

913 Мобильный телефон
917 Антенна
952 Электромагнитная муфта, кондиционер
961 Обогреватель двигателя/кабины
972 L Фиксатор койки
9001 Датчик давления, подъемник дополнительного моста
9006 Свеча подогрева, стояночный обогреватель

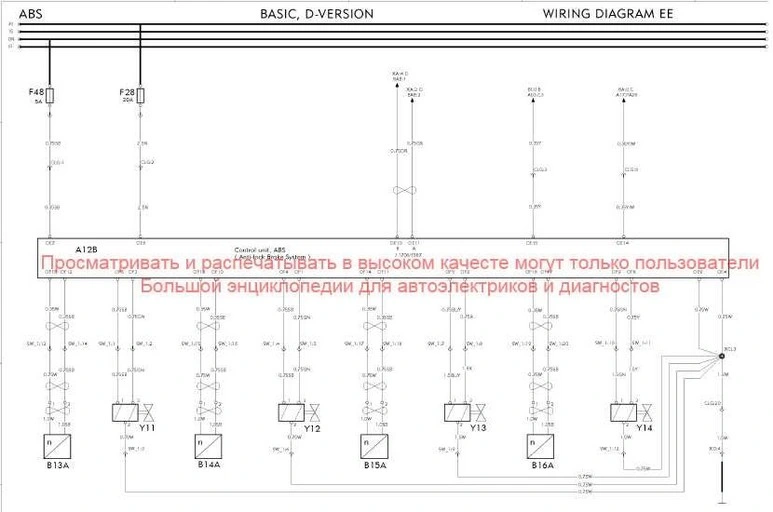

9008:4 Блок управления, ABS
9008:9 Блок управления, ABS
9008:10 Блок управления, ABS
9008:11 Блок управления, ABS
9008:12 Блок управления, ABS
9009 Блок управления, пневмоподвеска, грузовики с безбортовой платформой и самосвалы
9010 Блок управления, пневмоподвеска, тягачи
9012 Ограничитель тока
9026 Разъем, 12 В
9028 Контактный ролик, подушка безопасности
9029 Согласующий резистор
9070 Блок управления, инжекторный блок
9072 Блок управления, подушка безопасности
9073 Блок управления, пневмоподвеска
9074 Блок управления, ECU автомобиля
9077 Блок управления, противосолнечный козырек
9081 Блок управления, электронный иммобилайзер

КОДЫ ЦВЕТОВ ПРОВОДОВ
ВL         Синий
ВN        Коричневый
GN        Зеленый
GR        Серый
I           Цвет слоновой кости
LBL       Голубой
LBN      Светло-коричневый
ОR       Оранжевый
Р          Розовый
РU        Пурпурный
R          Красный
SВ        Черный
VO       Фиолетовый
W         Белый
Y          Желтый
ВНИМАНИЕ! Если провод маркирован двумя цветами, он обозначается следующим образом: Y/R = Желтый/Красный.



































































































































































Назад к содержимому
