Поиск неисправностей VIC_DIP-4_MTCO

НАВЕДИТЕ УКАЗАТЕЛЬ НА ОШИБКУ И УВИДЕТЕ ПОДСКАЗКУ ПО

МЕТОДУ УСТРАНЕНИЯ НЕИСПРАВНОСТИ

VIC

НЕИСПРАВНОСТЬ: ОТДЕЛЬНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ VIC НЕ РАБОТАЮТ

НЕИСПРАВНОСТЬ: ОЧИСТИТЕЛЬ ЛОБОВОГО СТЕКЛА НЕ РАБОТАЕТ НА СКОРОСТЯХ I И II

НЕИСПРАВНОСТЬ: ОЧИСТИТЕЛЬ ЛОБОВОГО СТЕКЛА НЕ РАБОТАЕТ НА СКОРОСТИ I

НЕИСПРАВНОСТЬ: ОЧИСТИТЕЛЬ ЛОБОВОГО СТЕКЛА НЕ РАБОТАЕТ НА СКОРОСТИ II

НЕИСПРАВНОСТЬ: ОЧИСТИТЕЛЬ ЛОБОВОГО СТЕКЛА НЕ РАБОТАЕТ В ПРЕРЫВИСТОМ РЕЖИМЕ

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ ОМЫВАНИЕ/ОЧИСТКА ЛОБОВОГО СТЕКЛА

НЕИСПРАВНОСТЬ: ОЧИСТИТЕЛЬ ЛОБОВОГО СТЕКЛА НЕ ВОЗВРАЩАЕТСЯ В ПОЛОЖЕНИЕ «0»

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ СИСТЕМА ЛЕВОГО И/ИЛИ ПРАВОГО УКАЗАТЕЛЯ ПОВОРОТА

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ СИСТЕМА ПЕРЕДНЕГО ЛЕВОГО ИЛИ ЗАДНЕГО ЛЕВОГО УКАЗАТЕЛЯ ПОВОРОТА ТЯГАЧА, НЕ РАБОТАЕТ СИСТЕМА ПЕРЕДНЕГО ПРАВОГО ИЛИ ЗАДНЕГО ПРАВОГО УКАЗАТЕЛЯ ПОВОРОТА ТЯГАЧА

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ СИСТЕМА ЛЕВОГО ИЛИ ПРАВОГО УКАЗАТЕЛЯ ПОВОРОТА БУКСИРУЕМОГО ТРАНСПОРТНОГО СРЕДСТВА

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ СИСТЕМА АВАРИЙНОЙ СИГНАЛИЗАЦИИ

НЕИСПРАВНОСТЬ: ЧАСТО МИГАЕТ ЛЕВАЯ ЛАМПА АВАРИЙНОЙ СИГНАЛИЗАЦИИ ТЯГАЧА

НЕИСПРАВНОСТЬ: ЧАСТО МИГАЕТ ПРАВАЯ ЛАМПА АВАРИЙНОЙ СИГНАЛИЗАЦИИ ТЯГАЧА

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ ЛАМПА АВАРИЙНОЙ СИГНАЛИЗАЦИИ БУКСИРУЕМОГО ТРАНСПОРТНОГО СРЕДСТВА

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ ОСВЕЩЕНИЕ КАБИНЫ СО СТОРОНЫ ВОДИТЕЛЯ И/ИЛИ СО СТОРОНЫ ПАССАЖИРА

НЕИСПРАВНОСТЬ: ОСВЕЩЕНИЕ КАБИНЫ НЕ ГАСНЕТ

НЕИСПРАВНОСТЬ: НЕ РАБОТАЮТ ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

НЕИСПРАВНОСТЬ: НЕВОЗМОЖНО ВКЛЮЧИТЬ ВЕРХНИЙ ИЛИ НИЖНИЙ РЯД ПЕРЕДАЧ

Неисправен клапан защиты от включения нижнего ряда передач на высокой скорости

НЕИСПРАВНОСТЬ: НЕВОЗМОЖНО ВКЛЮЧИТЬ НИЖНИЙ РЯД ПЕРЕДАЧ

НЕИСПРАВНОСТЬ: ОТСУТСТВУЕТ ЗАЩИТА ОТ ВКЛЮЧЕНИЯ 1-ОЙ/2-ОЙ ПЕРЕДАЧИ НА ВЫСОКОЙ СКОРОСТИ

НЕИСПРАВНОСТЬ: ПОСТОЯННО ЗАБЛОКИРОВАНЫ 1-АЯ/2-АЯ И 5-АЯ/6-АЯ ПЕРЕДАЧИ

DIP-4

НЕИСПРАВНОСТЬ: НЕ РАБОТАЕТ ПРИБОРНЫЙ ЩИТОК

НЕИСПРАВНОСТЬ: ОТСУТСТВИЕ ИНФОРМАЦИИ НА ПРИБОРНОМ ЩИТКЕ ИЛИ НЕВЕРНАЯ ИНФОРМАЦИЯ НА ПРИБОРНОМ ЩИТКЕ

МТСО

СООБЩЕНИЯ О НЕИСПРАВНОСТЯХ

МТСО следит за работой системы и автоматически выводит на экран сообщение в случае возникновения неисправности в каком-либо узле или сбое в его функционировании. Сообщения и рекомендации могут появляться сразу же после закрытия поддона или всякий раз, когда возникает неисправность.

Мигает время на дисплее

Если время на дисплее мигает, это означает, что МТСО автоматически переключился на начало или конец летнего времени и указывает на необходимость переключить время регистрации дисков тахографа на правильное значение.

Сообщение, содержащее код ошибки

При возникновении неисправности в МТСО, на приборном щитке загорается красный светодиод. При этом на дисплее МТСО начинает мигать код ошибки. Код ошибки заносится в память МТСО. Отдельные ошибки также регистрируются на диске тахографа. Сообщения об ошибках делятся на «нарушения нормального функционирования» и «отказы систем и оборудования».

Код неисправности Значение

А050 Поездка без диска тахографа водителя 1

9051 Не вставлен диск тахографа водителя 1

9052 Не вставлен диск тахографа водителя 2

900F Ошибка при нажатии клавиши. Блокировка клавиши (слишком длительное нажатие)

900A 900B Ошибка CAN (передача данных)

A00C Внутренняя ошибка, ошибка ЭБУ, неисправность батареи

9010 Ошибка дисплея

9060 Ошибка поддона

9061 9062 9063 Ошибка системы регистрации

9064 (две точки не мигают) Сбой в узле привода дисков тахографа

9064 (время мигает) Сбой в процедуре корректировки времени центрирующего кулачка

9430 Ошибка на выводе сигнала скорости В7

А400 Нарушение энергоснабжения

А411 Отсутствие связи со спидометром

А423 Ошибка при связи с датчиком скорости

А00Е Ошибка калибровки

9053 (время мигает) Невозможность синхронизировать время вследствие наличия диска тахографа

А822 Ошибка датчика, ошибка в кодовом ключе/сигнале скорости/серийном номере

Сброс сообщений об ошибках

В случае нарушений в нормальном функционировании, предпримите необходимые действия и подтвердите получение сообщения нажатием любой клавиши. Дисплей вновь вернется в стандартный режим.

При наличии нескольких сообщений, подтвердите получение каждого из них по очереди.

Примечание:

При определенных сообщениях, светодиод на приборном щитке продолжает гореть, указывая на наличие другого нарушения нормального функционирования или ошибки. Сигнальная лампа автоматически погаснет только после устранения причины неисправности.

РЕГИСТРАЦИЯ НЕИСПРАВНОСТЕЙ НА ДИСКЕ ТАХОГРАФА

Нарушение энергоснабжения

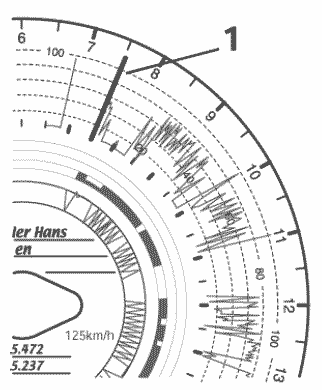

В случае перерыва в энергоснабжении, после того, как напряжение на приборе восстановилось, через короткое время после начала движения, прибор изобразит полоску (1) на диске тахографа.

Прерывание сигнала

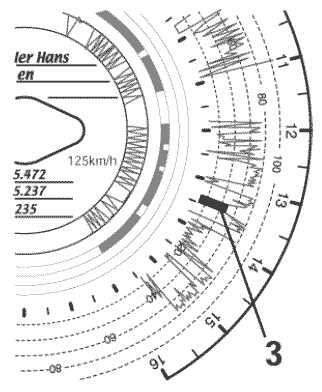

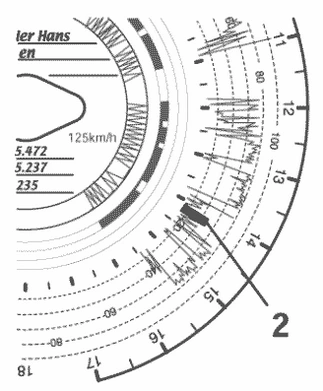

Сбои при передаче сигнала между тахографом и датчиком сигнала. Как только автомобиль останавливается, появляется отметка (2). Во время движения регистрация скорости возобновляется. Другой возможной отметкой является отметка (3), которая появляется сразу же после возникновения неисправности и сохраняется до тех пор, пока причина неисправности не будет устранена.

Неисправность прибора

Неисправности в системе регистрации могут привести к следующим нарушениям регистрации:

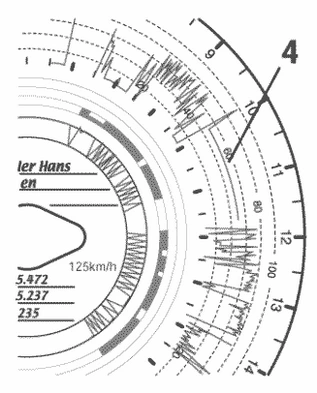

- Отметка (4), неисправность в системе регистрации скорости.

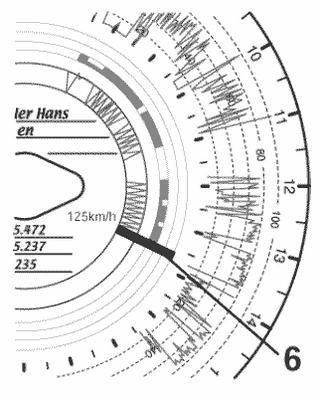

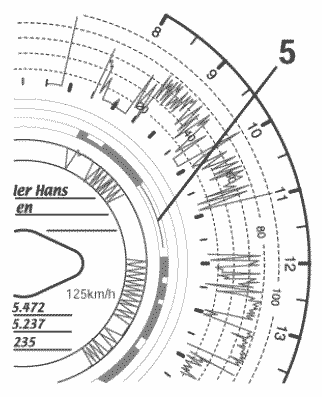

- Отметки (5) и (6), неисправность системы регистрации в отношении временных интервалов и расстояния.
