 См. также:
Электросхемы вычислительного устройства 403
(PREMIUM, MAGNUM 6X2)

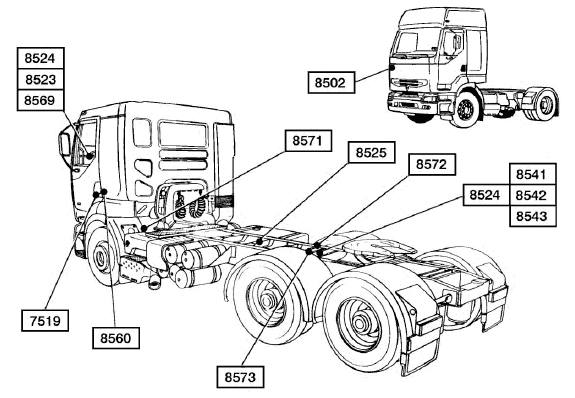

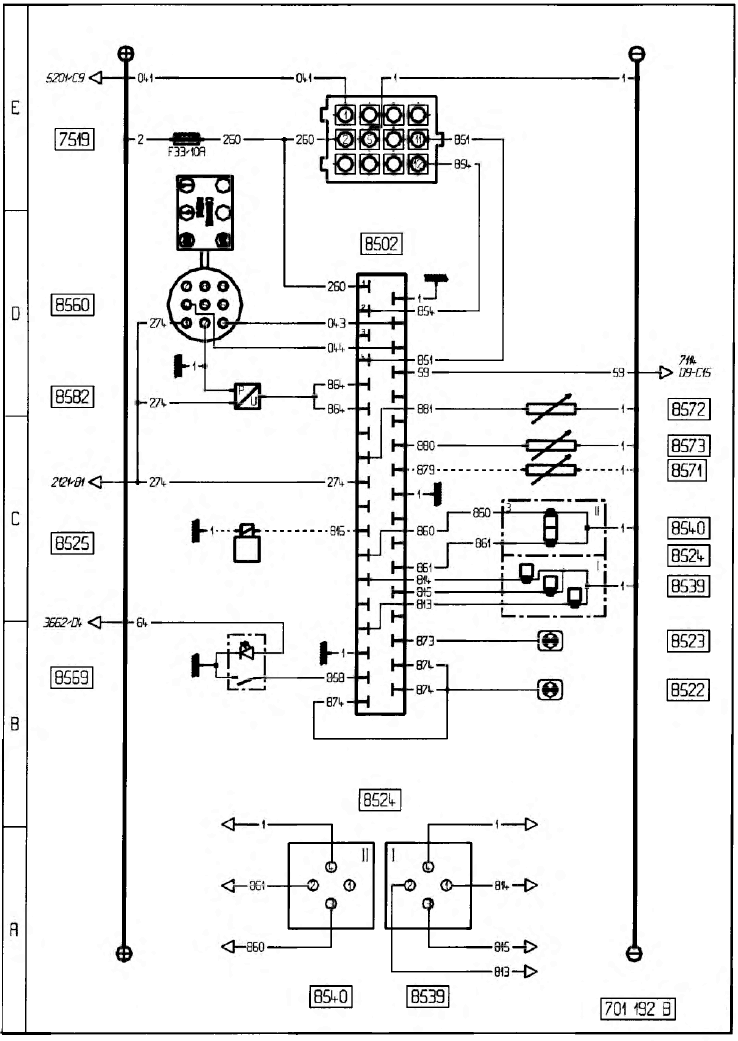

PREMIUM
Пояснение к компонентам электрического контура
  • 2121 - Реле питания после контакта
  • 3662 - Реле освещения
  • 5201 - Вычислительное устройство для ограничителя скорости
  • 7114 - Электронный тахограф
  • 7519 - Штепсельная розетка для диагностики
  • 8502 - Вычислительное устройство подвески
  • 8522 - Контрольная лампа подвески
  • 8523 - Аварийная контрольная лампа подвески
  • 8524 - Блок электроклапанов задней подвески
  • 8525 - Блок электроклапанов передней подвески
  • 8539 - Блок электроклапанов задней подвески (мост)
  • 8540 - Блок электроклапанов задней подвески (ось)
  • 8560 - Пульт дистанционного управления
  • 8569 - Привод перераспределителя нагрузки на ось
  • 8571 - Передний датчик уровня подвески
  • 8572 - Задний правый датчик уровня подвески
  • 8573 - Задний левый датчик уровня подвески
  • 8582 - Датчик давления подушек заднего моста

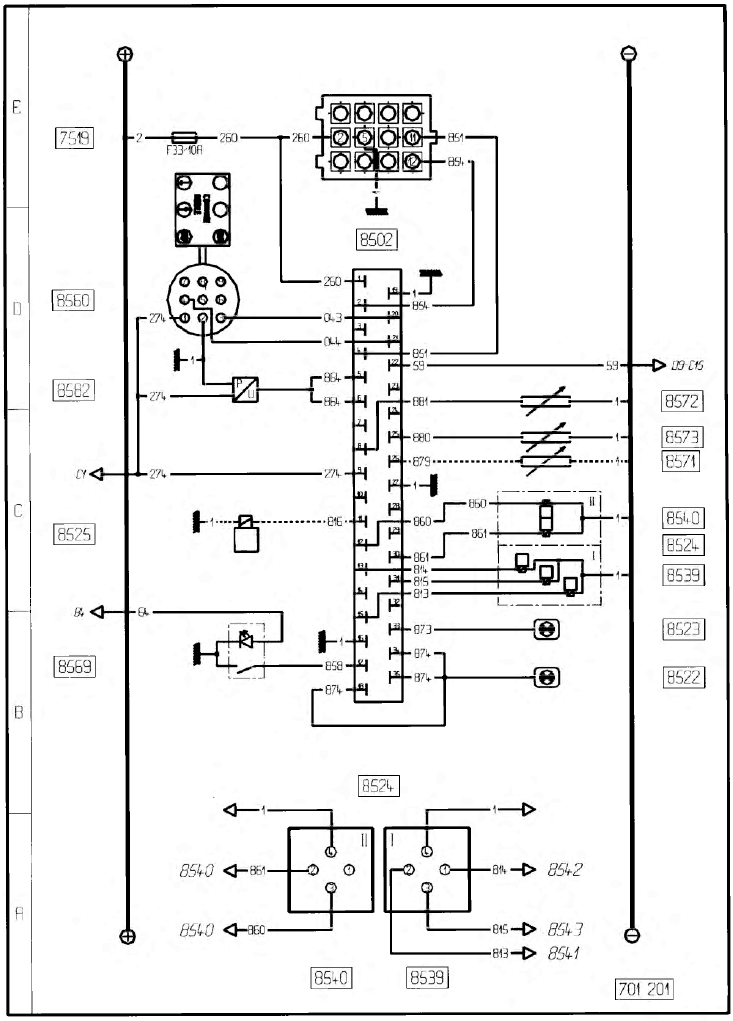

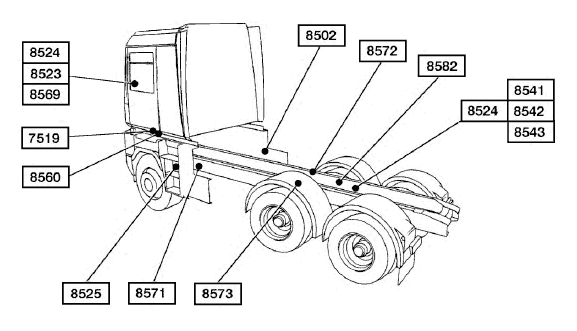

MAGNUM
Пояснение к компонентам электрического контура
  • 2121 - Реле питания после контакта
  • 3662 - Реле освещения
  • 7114 - Электронный тахограф
  • 7519 - Штепсельная розетка для диагностики
  • 8502 - Вычислительное устройство подвески
  • 8522 - Контрольная лампа подвески
  • 8523 - Аварийный сигнализатор подвески
  • 8524 - Блок электроклапанов задней подвески
  • 8525 - Блок электроклапанов передней подвески
  • 8539 - Блок электроклапанов задней подвески (мост)
  • 8540 - Блок электроклапанов задней подвески (ось)
  • 8560 - Пульт дистанционного управления
  • 8569 - Привод перераспределителя нагрузки на ось
  • 8571 - Передний датчик уровня подвески
  • 8572 - Задний правый датчик уровня подвески
  • 8573 - Задний левый датчик уровня подвески
  • 8582 - Датчик давления подушек заднего моста




Пояснение к контактам на штекере вычислительного устройства 403

  • 1 - Питание аккумуляторной батареи
  • 2 - Линия диагностики L
  • 3 - Не занято
  • 4 - Линия диагностики K
  • 5 - Информация датчика давления заднего моста
  • 6 - Информация датчика давления заднего моста
  • 7 - Не занято
  • 8 - Информация датчика уровня заднего правого
  • 9 - Питание ” + ” после контакта
  • 10 - Не занято
  • 11 - Информация переднего электроклапана
  • 12 - Информация электроклапана задней подвески (ось)
  • 13 - Информация электроклапана задней подвески (мост)
  • 14 - Не занято
  • 15 - Информация электроклапана задней подвески (мост)
  • 16 - Масса вычислительного устройства
  • 17 - Информация о управлении перераспределителем нагрузки на ось
  • 18 - Аварийный сигнализатор подвески (красная лампа)
  • 19 - Масса вычислительного устройства
  • 20 - Информация дистанционного управления
  • 21 - Информация дистанционного управления
  • 22 - Информация скорости контрольнрого тахографа
  • 23 - Не занято
  • 24 - Не занято
  • 25 - Информация датчика уровня заднего левого
  • 26 - Информация датчика уровня переднего
  • 27 - Масса вычислительного устройства
  • 28 - Не занято
  • 29 - Не занято
  • 30 - Информация электроклапана задней подвески (ось)
  • 31 - Информация электроклапана задней подвески (мост)
  • 32 - Не занято
  • 33 - Контрольный сигнализатор подвески (оранжевая лампа)
  • 34 - Аварийный сигнализатор подвески (красная лампа)
  • 35 - Аварийный сигнализатор подвески (красная лампа)
