Размещение компонентов RENAULT KERAX
33AA P 8X4 / 33BB P 8X4 / 33CC P 8X4 / 33DD P 8X4 / 33GG P 6X4 / 33HH P 6X4 / 33II P 6X4 / 33JJ P 6X4 /
33KK T 6X4 / 33LL T 6X4 / 33MM P 6X6 / 33NN T 6X6 / 33PP P 4X2 / 33QQ T 4X2 / 33RR P 4X4 / 33SS T 4X4

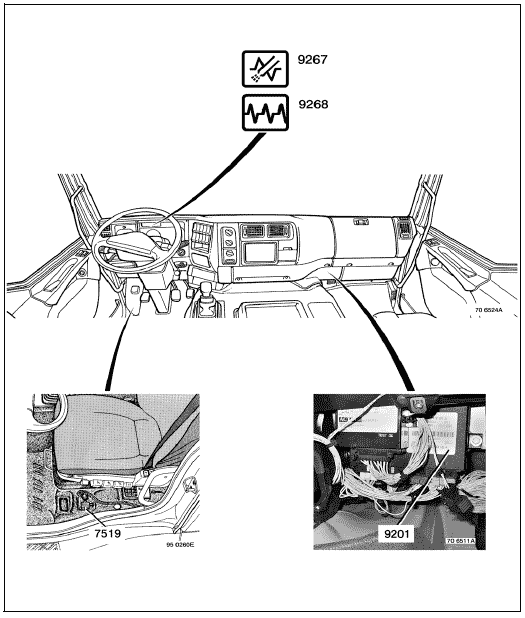

Электронный контроль автомобилем
- 7519 Штепсельная розетка для диагностики
- 9201 Вычислительное устройство
- 9267 Аварийная контрольная лампа (электронной техники автомобиля)
- 9268 Сигнализатор (перебоя в электронной технике автомобиля)

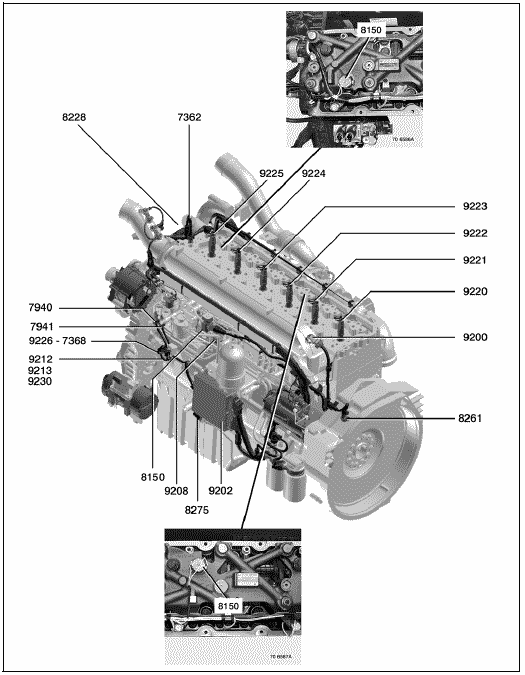

Электронный контроль двигателем dCi11
- 7362 Датчик температуры в контуре охлаждения двигателя
- 7368 Датчик давления масла
- 7940 Электроклапан N°1 горного тормоза
- 7941 Электроклапан N°2 горного тормоза
- 8150 Электроклапан замедлителя на выпуске
- 8228 Вентилятор саморегулирующийся
- 8261 Датчик скорости вращения двигателя
- 8275 Датчик уровня масла в двигателе
- 9200 Датчик температуры и давления воздуха подпитки
- 9202 Вычислительное устройство
- 9208 Датчик высокого давления топлива
- 9212 ТНВД - электроклапан цилиндра
- 9213 ТНВД - электроклапан цилиндра
- 9220 Электрическое управление впрыском N°1
- 9221 Электрическое управление впрыском N°2
- 9222 Электрическое управление впрыском N°3
- 9223 Электрическое управление впрыском N°4
- 9224 Электрическое управление впрыском N°5
- 9225 Электрическое управление впрыском N°6
- 9226 Датчик температуры масла двигателя
- 9230 Датчик скорости кулачкового вала

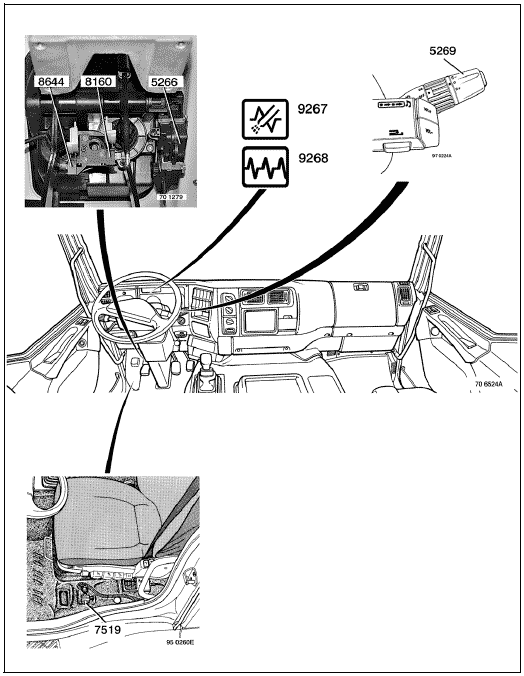

Электронный контроль двигателем (1/2)
- 5266 Датчик положения педали акселератора
- 5269 Привод регулировки регулятора скорости и оборотов двигателя
- 7519 Штепсельная розетка для диагностики
- 8160 Выключатель стоп-сигнала
- 8644 Датчик положения на контакте сцепления
- 9267 Аварийная контрольная лампа (электронной техники автомобиля)
- 9268 Сигнализатор (перебоя в электронной технике автомобиля)

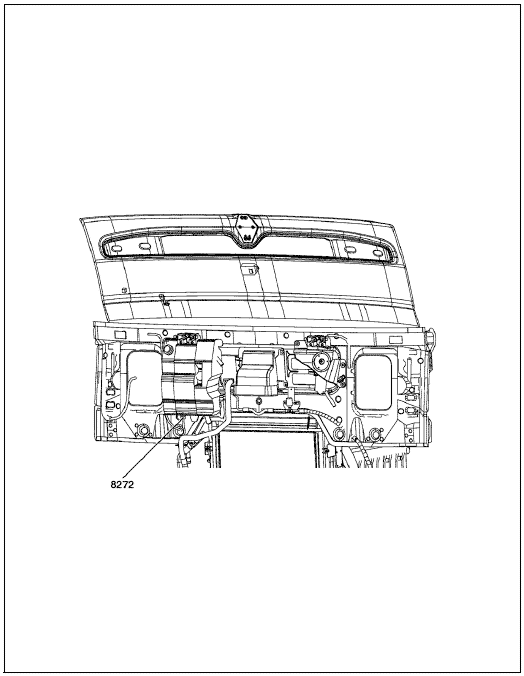

Электронный контроль двигателем (2/2)
- 8272 Датчик уровня воды охлаждения двигателя
Электронное противоугонное устройство
- 2200 Электронный блок с противоугонным устройством
- 2219 Антенна ответчика
- 2220 Ключ ответчика
- 2221 "КОНТРОЛЬНЫЙ" сигнализатор электронного противоугонного устройства
- 7519 Штепсельная розетка для диагностики
- 9201 Вычислительное устройство

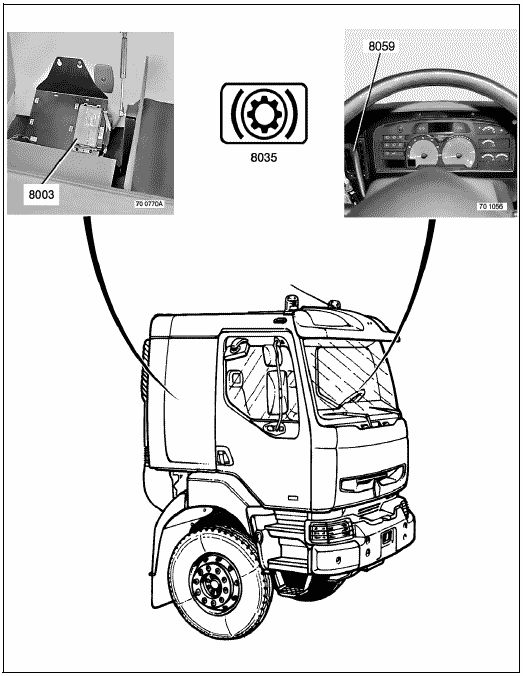

Гидравлический замедлитель (1/2)
- 8003 Гидравлический электронный вычислитель
- 8035 Контрольная лампа электрического или гидравлического замедлителя
- 8059 Выключатель электрического или гидравлического замедлителя

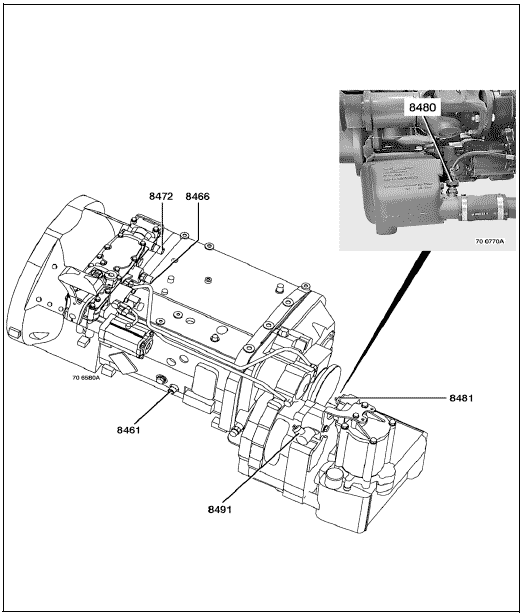

Гидравлический замедлитель (2/2)
- 8461 Датчик скорости автомобиля
- 8466 Датчик положения контакта на мёртвой точке
- 8472 Выключатель фонарей заднего хода
- 8480 Датчик температуры контура охлаждения гидравлического замедлителя
- 8481 Электроклапан аккумулятора замедлителя
- 8491 Электроклапан пропорционального раскрытия гидравлического замедлителя

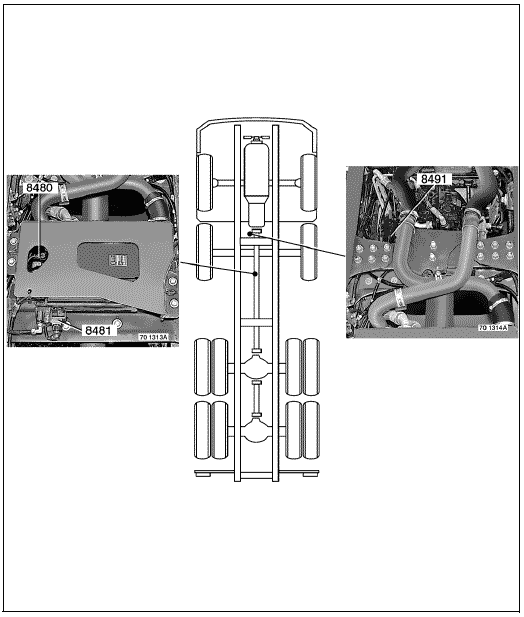

Гидравлический замедлитель "8x4"
- 8480 Датчик температуры контура охлаждения гидравлического замедлителя
- 8481 Электроклапан аккумулятора замедлителя
- 8491 Электроклапан пропорционального раскрытия гидравлического замедлителя
Пневматическая подвеска "4x2 - 8x4"
- 7519 Штепсельная розетка для диагностики
- 8502 Вычислительное устройство подвески
- 8522 Контрольная лампа подвески
- 8523 Аварийная контрольная лампа подвески
- 8560 Блок дистанционного управления механической подвески

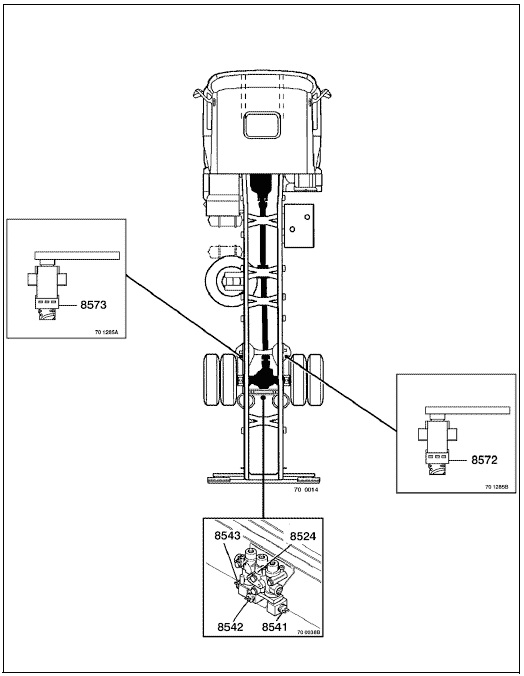

Пневматическая подвеска "4x2"
- 8524 Блок электроклапанов задней подвески
- 8541 Главный электроклапан подушек задней подвески
- 8542 Электроклапан правой задней подушки подвески
- 8543 Электроклапан левой задней подушки подвески
- 8572 Задний правый датчик уровня подвески
- 8573 Задний левый датчик уровня подвески

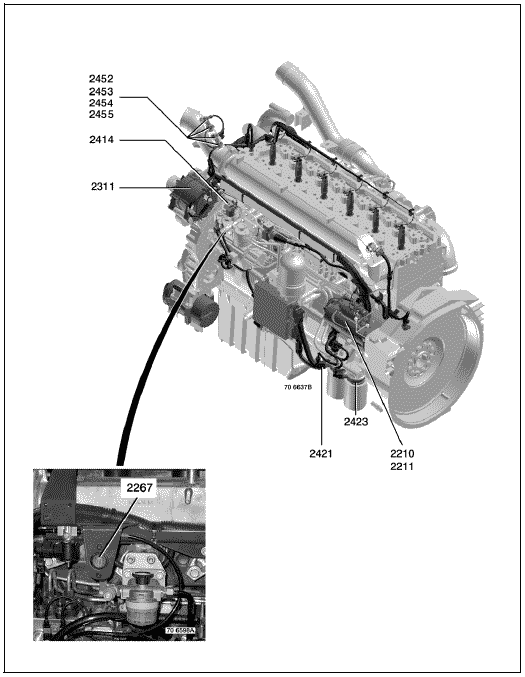

Оборудование на двигателе "dCi 11"
- 2210 Стартер с встроенным реле
- 2211 Стартер
- 2267 Привод отключения двигателя в моторном отсёке
- 2311 Генератор
- 2414 Реле N°1 предпускового нагрева
- 2421 Элемент N°1 для подогрева топлива
- 2423 Элемент N°2 для подогрева топлива
- 2452 Элемент N°1 предварительного нагрева
- 2453 Элемент N°2 предварительного нагрева
- 2454 Элемент N°3 предварительного нагрева
- 2455 Элемент N°4 предварительного нагрева
Автономный отопитель "AT2000"
- 4423 Автономный отопитель воздух/воздух
- 4469 Программируемое управление автономным отопителем
- 4487 Вариатор температуры
- 4919 Насос подачи топлива
- 7519 Штепсельная розетка для диагностики

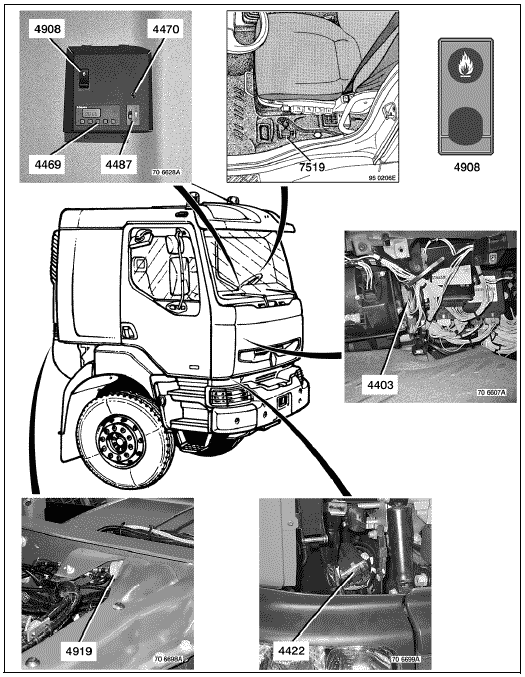

Автономный отопитель "Thermo 90S"
- 4403 Блок управления вентиляцией
- 4422 Автономный отопитель воздух/вода
- 4469 Программируемое управление автономным отопителем
- 4470 Датчик внутренней температуры
- 4487 Вариатор температуры
- 4908 Привод включения автономного отопителя
- 4919 Насос подачи топлива
- 7519 Штепсельная розетка для диагностики

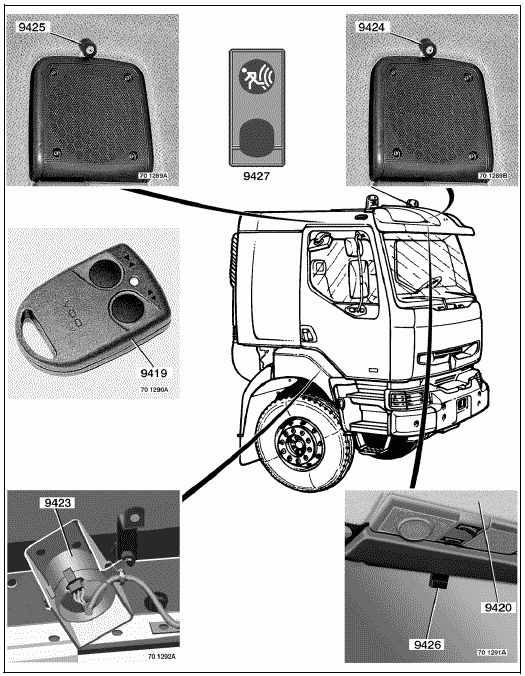

Тревожный сигнал
- 9419 Передатчик дистанционного управления блокировкой дверей и включением тревожного сигнала
- 9420 Вычислительный блок тревожного сигнала противоугонной системы
- 9423 Звуковой предупредительный сигнал тревожной противоугонной системы
- 9424 УЗ-радиопередатчик
- 9425 УЗ-радиоприёмник
- 9426 Модуль надзора в периметре грузовика
- 9427 Привод противоагрессионной системы

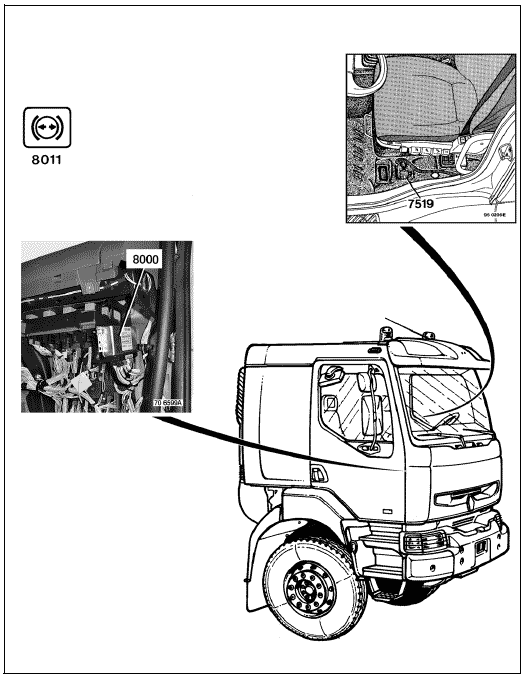

Оборудование "ABS" "4x2 - 4x4 - 6x4 - 6x6 - 8x4"
- 7519 Штепсельная розетка для диагностики
- 8000 Вычислительный блок "ABS"
- 8011 Контрольная лампа системы "ABS"
Оборудование "ABS" "4x2 - 4x4"
- 8014 Электроклапан системы "ABS" передний левый
- 8015 Электроклапан системы "ABS" передний правый
- 8016 Электроклапан системы "ABS" задний левый
- 8017 Электроклапан системы "ABS" задний правый
- 8061 Датчик системы "ABS" передний левый
- 8062 Датчик системы "ABS" передний правый
- 8063 Датчик системы "ABS" задний левый
- 8064 Датчик системы "ABS" задний правый
Оборудование "ABS" "6x6"
- 8014 Электроклапан системы "ABS" передний левый
- 8015 Электроклапан системы "ABS" передний правый
- 8016 Электроклапан системы "ABS" задний левый
- 8017 Электроклапан системы "ABS" задний правый
- 8038 Электроклапан системы "ABS" левый
- 8061 Датчик системы "ABS" передний левый
- 8062 Датчик системы "ABS" передний правый
- 8063 Датчик системы "ABS" задний левый
- 8064 Датчик системы "ABS" задний правый

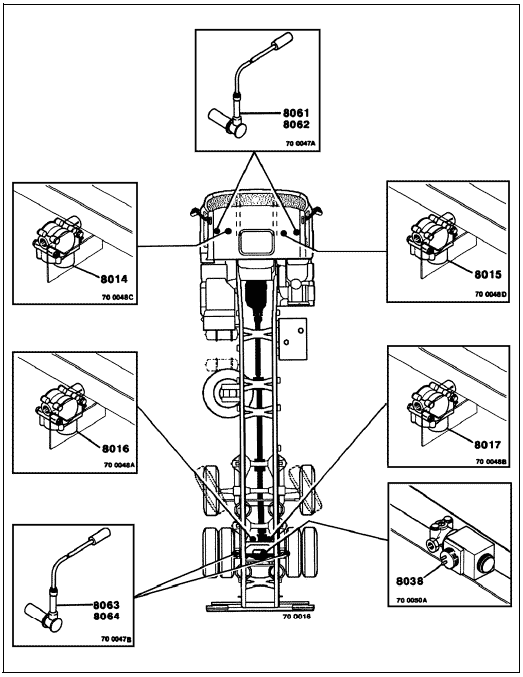

Оборудование "ABS" "8x4"
- 8014 Электроклапан системы "ABS" передний левый
- 8015 Электроклапан системы "ABS" передний правый
- 8016 Электроклапан системы "ABS" задний левый
- 8017 Электроклапан системы "ABS" задний правый
- 8038 Электроклапан системы "ABS" левый
- 8061 Датчик системы "ABS" передний левый
- 8062 Датчик системы "ABS" передний правый
- 8063 Датчик системы "ABS" задний левый
- 8064 Датчик системы "ABS" задний правый
Предохранитель(ли) снаружи распределительного блока
- 8228 Вентилятор саморегулирующийся F07
- 9202 Вычислительное устройство F07
- 9202 Вычислительное устройство F38
- 7114 Электронный тахограф F57
- 9201 Вычислительное устройство F57
- 4137 Сопротивление размораживания ветрового стекла F61
- 7114 Электронный тахограф F99
- 8003 Гидравлический электронный вычислитель F662

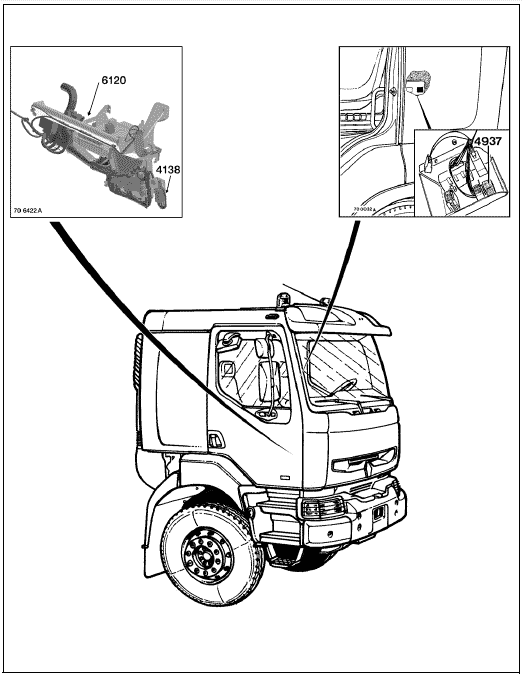

Реле снаружи распределительного блока (1/2)
- 4138 Реле времени электропитания нагревательного элемента размораживания ветрового стекла
- 4937 Реле автономного отопителя
- 6120 Реле фонарей дневного света

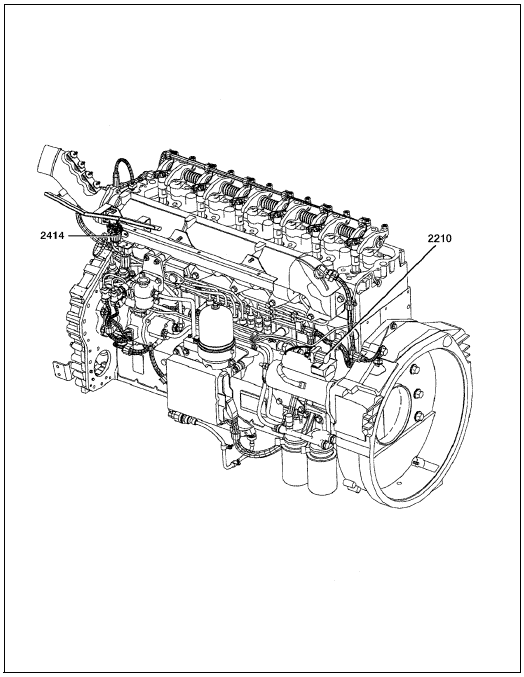

Реле снаружи распределительного блока (2/2)
- 2210 Стартер с встроенным реле
- 2414 Реле N°1 предпускового нагрева

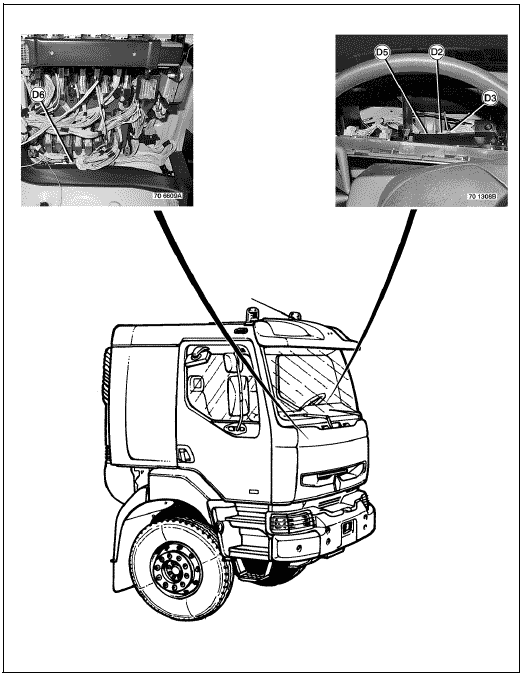

Снаружи распределительного блока
- 0112 Диод(ы) D2
- 0112 Диод(ы) D3
- 0112 Диод(ы) D5
- 0112 Диод(ы) D6
Понижающий трансформатор
- 4200 Понижающий трансформатор (розетка 12 вольт)
- 4209 Понижающий трансформатор (24 В / 12 В) - Телесвязи

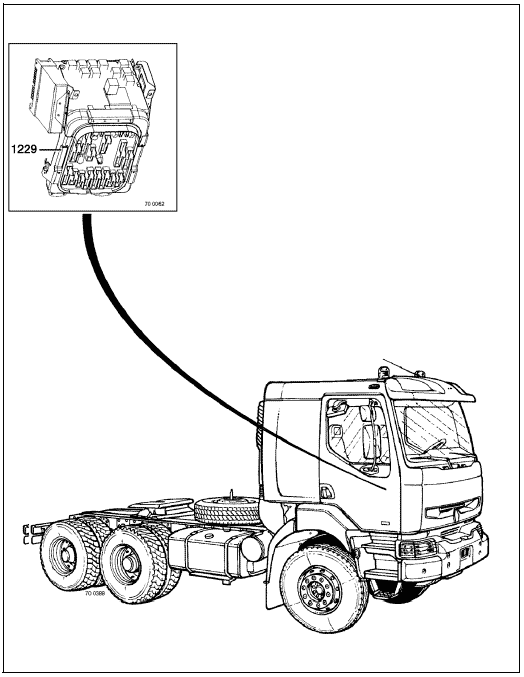

Распределительный блок
- 1229 Соединительный блок шасси-кабина

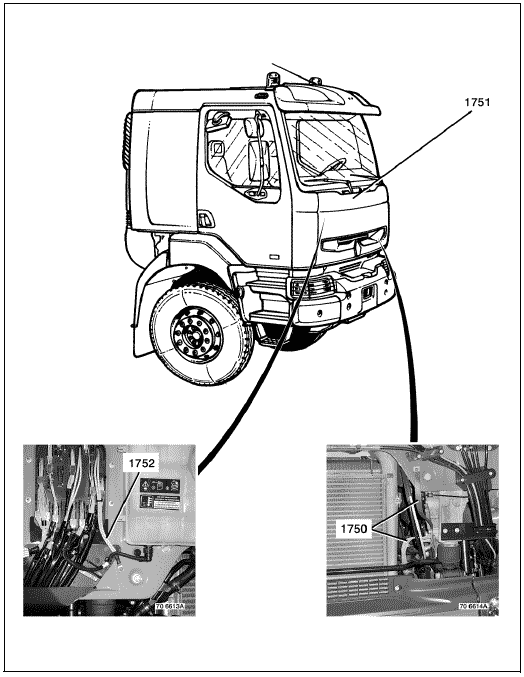

Массы (1/2)
- 1750 Масса кабины - связь шасси/кабина
- 1751 Масса кабины - связь с приёмниками ветрового с текла
- 1752 Масса кабины

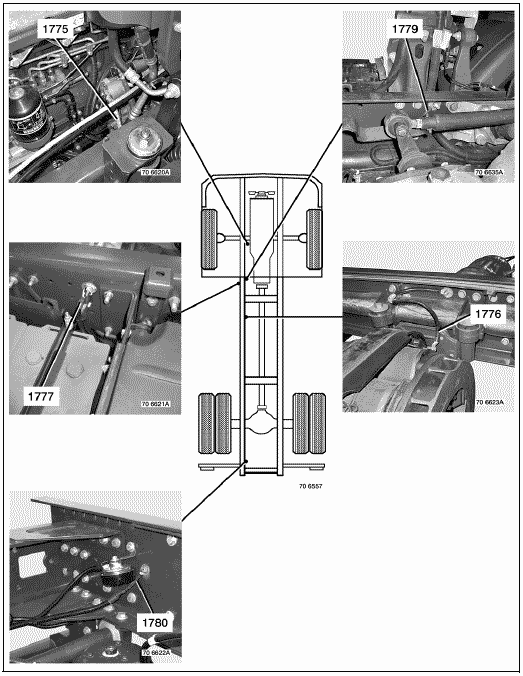

Массы (2/2)
- 1775 Масса шасси - связь масса стартера/мотор
- 1776 Масса шасси - связь масса электрозамедлителя
- 1777 Масса шасси - связь масса батарейного ящика
- 1779 Масса шасси - связь масса приспособления торможения прицепа
- 1780 Масса шасси - связь масса зада автомобиля / прицепа
