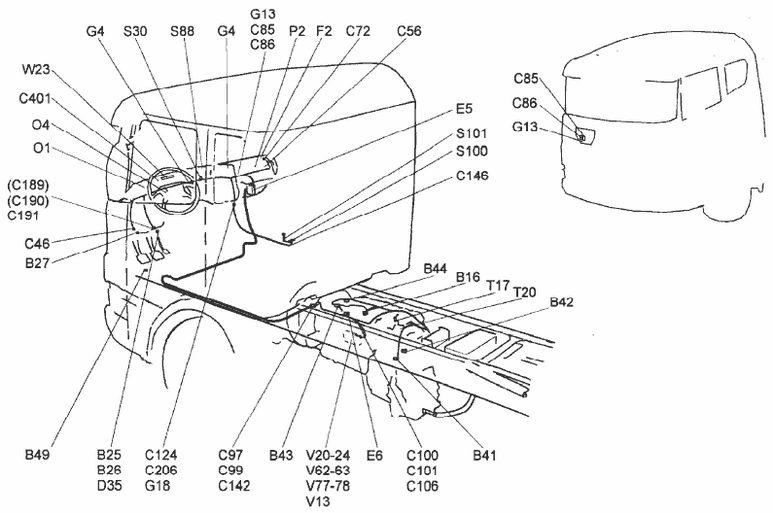

Компоненты системы автоматического переключения передач
Opticruise SCANIA
- В16 Фонари заднего хода
- В25 Привод дроссельной заслонки1 (входит в позицию D35)
- В26 Переключатель понижающей передачи (входит в позицию D35)
- В27 Педаль сцепления полностью выжата
- В41 Подтверждение, высший диапазон
- В42 Подтверждение, низший диапазон
- В43 Подтверждение, высший диапазон делителя
- В44 Подтверждение, низший диапазон делителя
- В49 Тормоз-замедлитель и программа торможения двигателем
- С46-
- С401 Соединитель
- D18 Блок диодов для системы EDC
- D35 Датчик педали акселератора
- E5 Блок управления, система автоматического переключения передач Opticruise
- E6 Датчик Холла
- E12 Блок управления, система EDC
- F2 Держатель плавкого предохранителя
- G4 Масса, приборная панель
- G8 Масса, приборная панель
- G13 Масса, панель соединителей
- G18 Масса, панель соединителей
- O1 Комбинация приборов
- O4 Тахограф
- P2 Центральный электрический блок
- S17 Тормоз-замедлитель (на приборной панели)
- S30 Механизм отбора мощности, модель EG
- (S31) Механизм отбора мощности, модель EK/ED
- S88 Переключатель системы диагностики
- S100 Селекторный переключатель программ
- S101 Избиратель режима движения
- T17 Датчик скорости, вторичный вал
- T20 Датчик скорости, для тахографа
- V13 Электромагнитный клапан, механизм отбора мощности EG
- V20 Электромагнитный клапан, поперечный ход вправо
- V21 Электромагнитный клапан, поперечный ход влево
- V22 Электромагнитный клапан, нейтральное положение
- V23 Электромагнитный клапан, продольный ход назад
- V24 Электромагнитный клапан, продольный ход вперед
- V62 Электромагнитный клапан, низший диапазон делителя
- V63 Электромагнитный клапан, низший диапазон
- V77 Электромагнитный клапан, высший диапазон делителя
- V78 Электромагнитный клапан, высший диапазон
- 1. Данный переключатель не используется собственно для системы автоматического переключения передач Opticruise. Он замыкается в начале перемещения педали управления ТНВД.
