Параметрирование модуля ZBR MAN
(MAN-cats)
Эта процедура должна использоваться если рабочий FFR



Для выполнения процедуры настройки модулей автомобиля необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

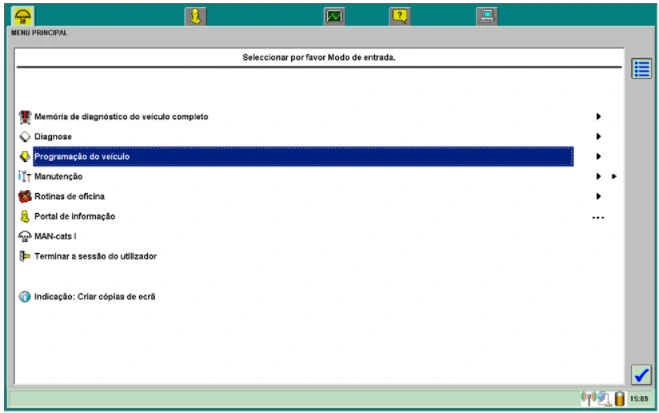

На стартовом экране MAN-cats выберите опцию [Программирование автомобиля] и подтвердите.

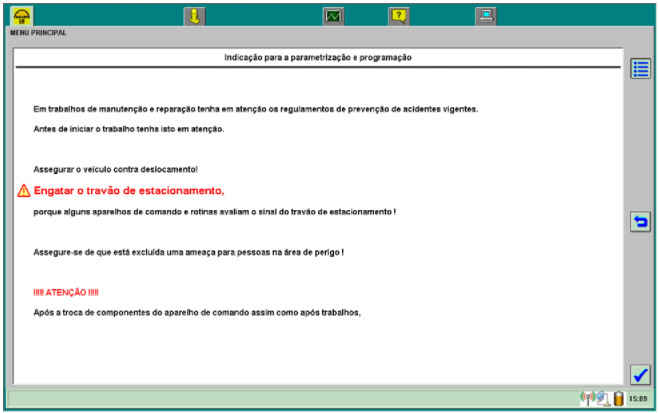

Затем появится следующий экран:

Убедившись, что вышеуказанные пункты выполнены, подтвердите.
Затем появится экран, показанный ниже:

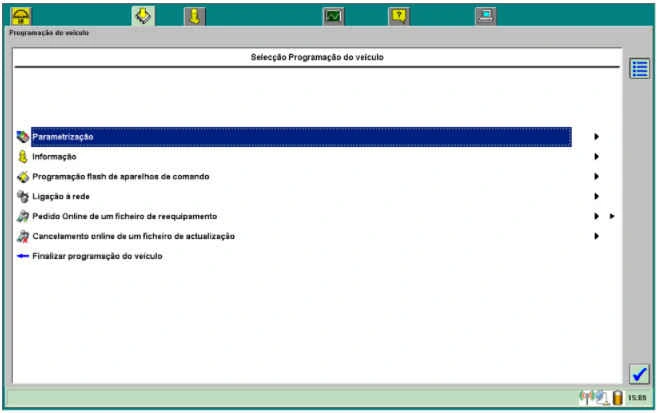

Выберите опцию [параметризация] и подтвердите.
Затем появится экран, показанный ниже:

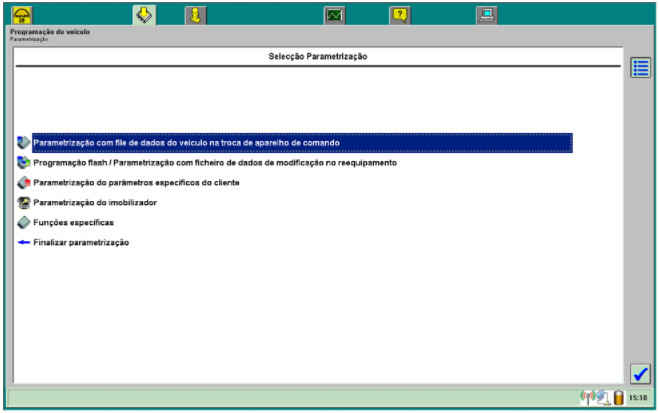

Выберите опцию [параметризация с файлом данных автомобиля при смене устройства управления] и подтвердите.
Затем появится экран, показанный ниже:

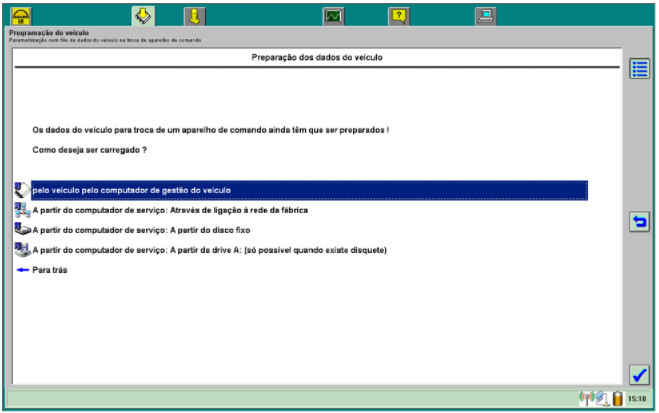

Выберите вариант [по автомобилю с помощью компьютера управления автомобилем] и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока общение структурируется.

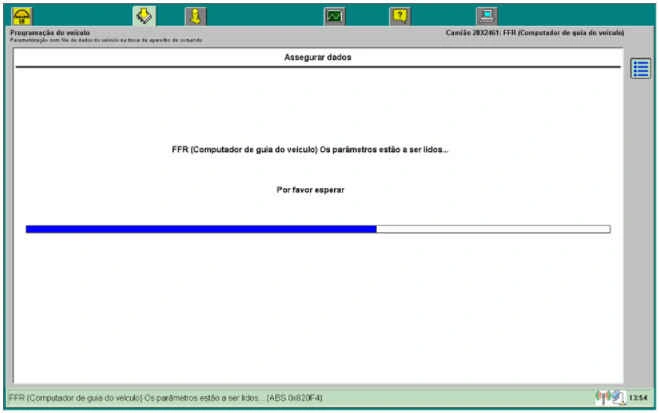

Подождите, пока будет прочитана служебная память.
Затем появится экран, показанный ниже:

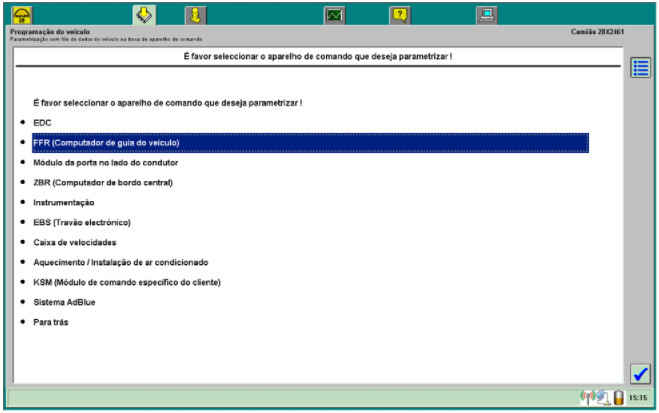

Выберите опцию [ZBR (центральный бортовой компьютер] и подтвердите.
Затем появится экран, показанный ниже:

Внимание!
- Если ссылочный номер устанавливаемого командного модуля отличается от исходного модуля, то дооснащение должно быть параметризовано.

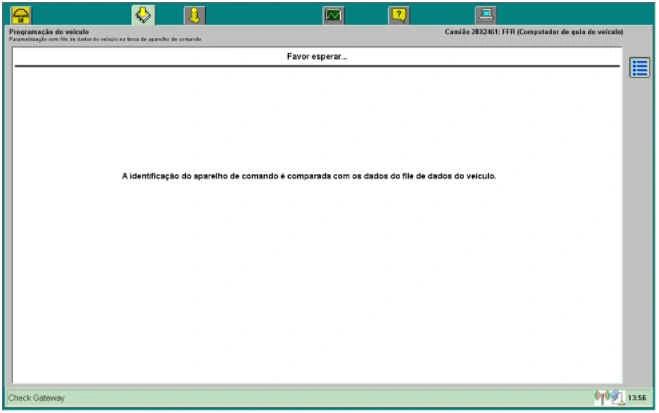

Подождите, пока проверочный номер автомобиля сравнится с номером в базе данных автомобиля.
Если совпадений нет, процесс будет прерван, если проверенный номер совпадает, модуль команд заменяется, а затем появится экран ниже:

Внимание!
Для выполнения процедуры настройки модулей автомобиля необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена ​​база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.

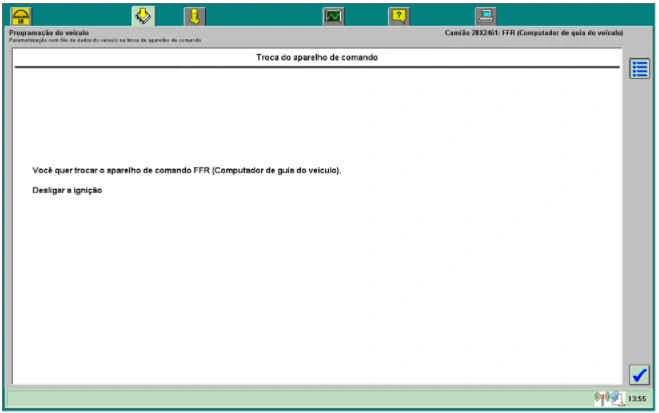

Выключите зажигание и подтвердите.
Затем появится экран, показанный ниже:

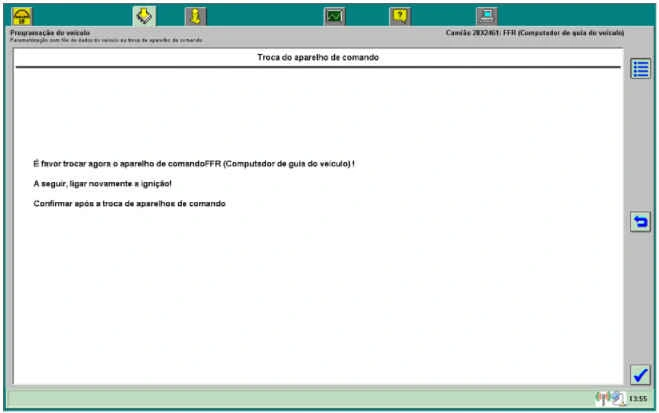

После замены блока управления снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока параметры будут введены в командный модуль.

Затем появится экран, показанный ниже:

После успешного программирования командного модуля необходимо провести световой тест на автомобиле, подтвердить.
Затем появится экран, показанный ниже:

Выберите вариант [назад] и подтвердите.
Затем появится экран, показанный ниже:

Выберите опцию [Очистить всю диагностическую память. (Параметризация завершена)] и подтвердите.
Затем появится экран, показанный ниже:

Подождите, пока проверяются командные модули.
Затем появятся следующие экраны:

На экране ниже в правом нижнем углу выберите параметры [читать] и [Автомобиль] и подтвердите.

На экране ниже в правом нижнем углу выберите опцию [Конец], чтобы завершить параметризацию.
