Как правильно читать схемы FL серии VOLVO
Пример монтажной схемы
Название монтажной схемы, вариант/подназвание и символ.
Координаты (B 1).
30 – Напряжение аккумуляторной батареи, цепь 30.
15 – Напряжение с ключом зажигания в положении "движение" и "запуск", цепь 15/цепь DR.
Сросток проводов.
Плавкий предохранитель.
Указательная стрелка для схемы AA, координаты 0 C, компонент K51B, разъем С, контакт 1.
На схемах показан максимум вариантов. Следует учитывать, что не для всех марок и моделей
автомобилей приведенные провода и компоненты являются стандартными.
Выключатель.
Реле.
Проводник на монтажной плате.
Разъем EN, контакт 1.
Сечение и номер провода.
Тонкие линии, провода.
Разъемы.
1 – Разъемы EJB.
2 – Вводный разъем шасси-кабины.
3 – Прочие.
«OR» – Обозначает исключающее ИЛИ (только один вариант) между различными решениями (1 или 2 или 3) в зависимости от конфигурации автомобиля.
Электронный блок управления.
Входы/выходы электронных блоков управления (ECU) обозначаются, как показано ниже:
2 варианта цифрового выхода низкого уровня (установка на "массу").
Цифровой выход высокого уровня (установка на 24 В, 5 В...).
"Масса" ECU.
Аналоговый вход.
Активный низкий уровень.
Активный высокий уровень.
Согласующее сопротивление шины связи сети CAN (120 Ω)

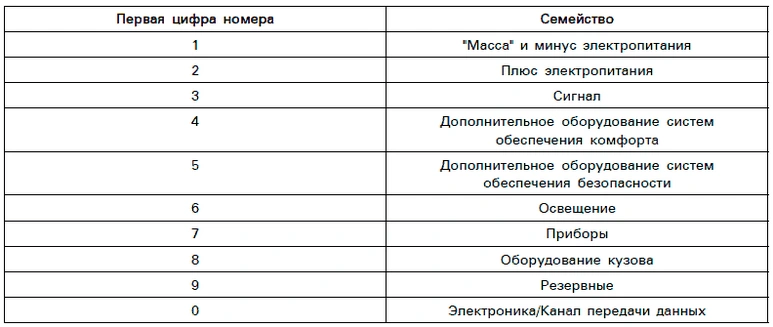

Номера проводов
Эквипотенциал провода: эквипотенциал – это свойство провода, характеризующее прохождение по нему сигнала (одинаковый сигнал – одинаковый эквипотенциал). Несколько проводов могут иметь
одинаковый эквипотенциал.
Пример нумерации проводов.

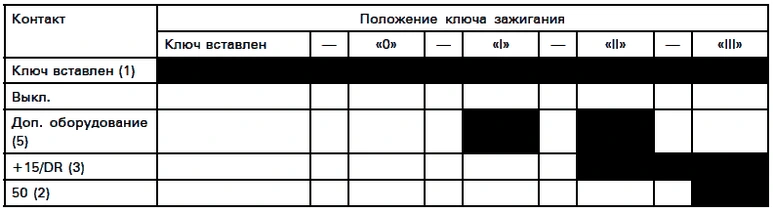

Выключатель зажигания
Логическая схема выключателя.
Указатель компонентов монтажных схем
- AA Электропитание, система пуска, UADR
- AB Распределение электропитания, UADR
- AC Электропитание, система пуска, ADR
- AE Распределение электропитания, ADR
- AG Электропитание дополнительного оборудования
- AH Электропитание, цепь 15, реле K10
- AI Электропитание, цепь 15, реле K21
- AJ Электропитание, цепь 15, реле K27
- BA ECU автомобиля
- BA1 ECU автомобиля
- BK Приборная панель
- BM Тахограф
- BT Шлюз системы управления автоколонной (FMS)
- CU1 ECU двигателя (разъем B)
- CU2 ECU двигателя (разъем А)
- CU3 Предпусковой воздухоподогреватель двигателя, подогреватель топлива
- CU4 Система NOXCARE ECU двигателя
- DC Одинарн. H (ZTO1109)
- DO Коробка передач (ATO1056)
- DQ Коробка отбора мощности
- DQ1 Автоматическая коробка передач (AL306)
- DU Механизм блокировки дифференциала
- EM1 ECU EBS, разъем X1/X2
- EM2 ECU EBS, разъем X3/X4
- EN1 Модуляторы EBS
- FA Пневматическая подвеска, TRACTOR 4x2 FSS-LEAF SUSPL-E1/SUSPL-E3
- FA1 Пневматическая подвеска, 4x2 GVW14000/GVW16000
- FA2 Пневматическая подвеска, 4x2 GVW18000
- FC Регулирование давления воздуха
- GA1 Стояночные фонари, реле K31/K37
- GA2 Стояночные фонари, реле K34
- GB1 Управление фарами ближнего/дальнего света
- GB2 Управление противотуманными фарами, управление дополнительными фарами дальнего света
- GC1 Фары
- GC2 Боковые фонари и сигнальные маячки
- GC3 Задние фонари
- GD Фонари заднего хода/стоп-сигналы
- GF Разъемы для прицепа
- GF1 Диагностические разъемы
- GH1 Освещение кабины L1H1/L2H1
- GH2 Освещение кабины L2H1 с задним отсеком
- GH3 Освещение кабины L4H1C
- GM Омыватель очистителя ветрового стекла
- GQ LCM/Блок проблесковой сигнализации
- GQ1 Звуковой сигнал
- HJ Калорифер, UADR
- HJ1 Калорифер, ADR
- HY Блок климат-контроля
- IA Подогреватель сиденья/зуммер ремня безопасности/прикуриватель
- IF1 Регулируемое зеркало с подогревом, левостороннее управление
- IF2 Регулируемое зеркало с подогревом, правостороннее управление
- IM Центральный замок, иммобилайзер
- IN Охранная сигнализация
- IO BBM
- IQ Люк в крыше/стеклоподъемник
- IQ1 Задний стеклоподъемник
- IR Напряжение питания 12 В
- IR1 Питание 12 В (AUD-CDB/AUD-CDM)
- IU Магнитола (до 837-й недели)
- IU1 Магнитола (после 837-й недели)
- KA Выход для торможения оборудования кузова/счетчик моточасов
- NA Разъем PB1 оборудования кузова
- NB Разъем PB2 оборудования кузова
- NC Разъем PB3 оборудования кузова
- ND Разъем PB4 оборудования кузова
- NE Разъем PB5 оборудования кузова
- XA Шина J1708/J1587
- XB Шина J1939-1
- XC Шина J1939-2
- XD Шина J1939–7
Указатель обозначений на иллюстрациях
- - Антенна

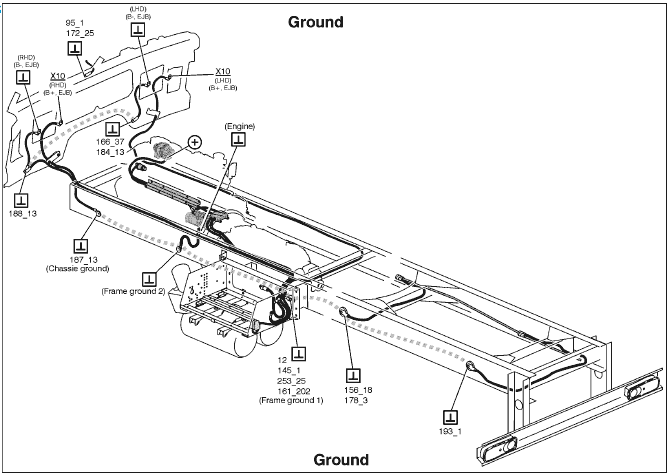

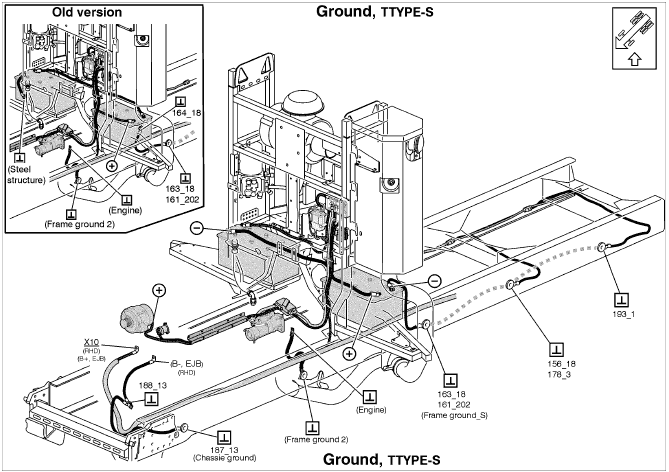

- - Провода аккумуляторной батареи
- - Вводы кабины
- - ECU в кабине
- - Электрическая распределительная коробка
- - Переключатели

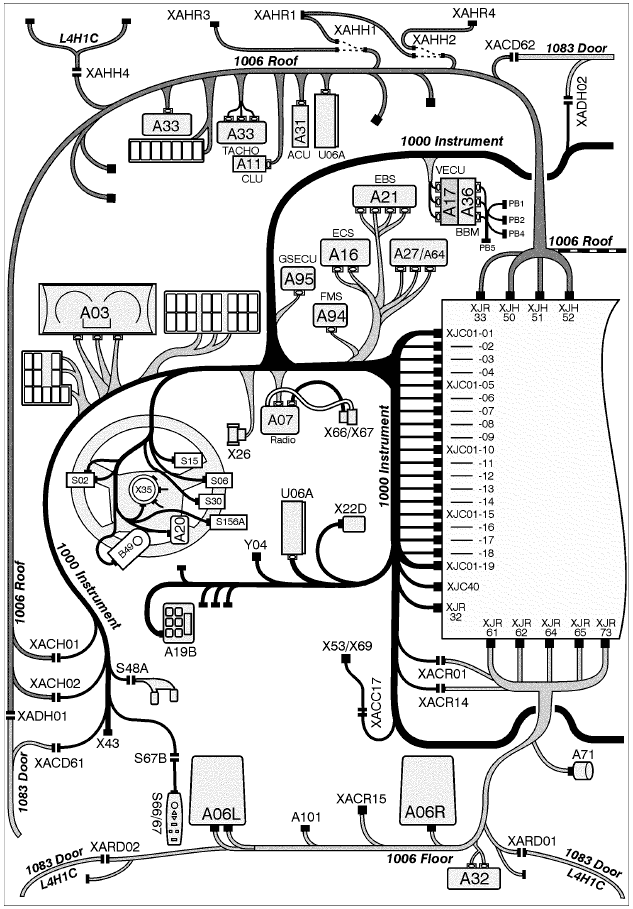

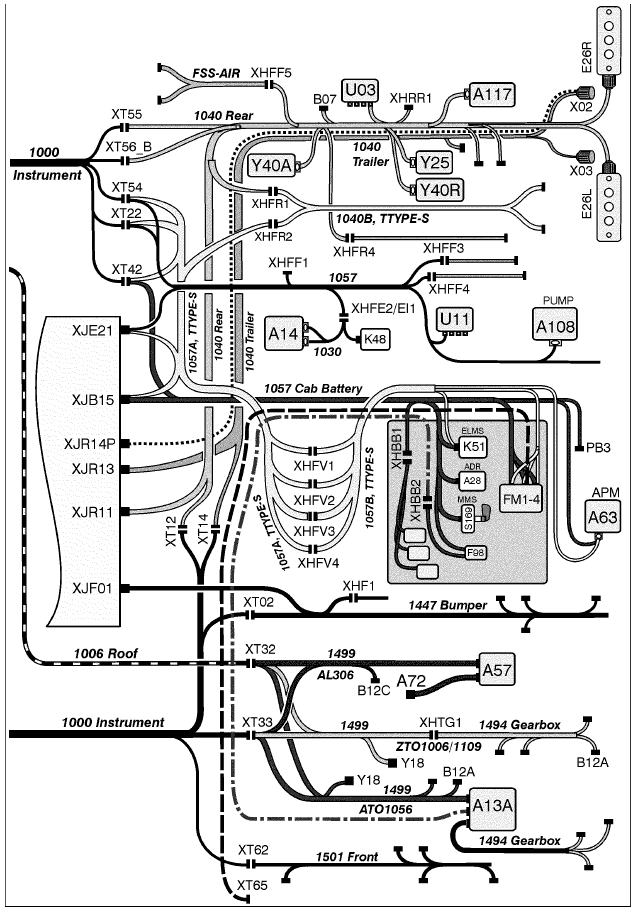

- 1000 Жгут проводов, приборная панель
- 1006 Жгут проводов, крыша
- 1007 Жгут проводов, пол
- 1030 Жгут проводов, двигатель
- 1040 Жгут проводов, рама
- 1047 Жгут проводов, сигнальный маячок на крыше
- 1057 Жгут проводов, шасси
- 1083 Жгут проводов, дверь
- 1447 Жгут проводов, бамперы
- 1494 Жгут проводов, коробка передач
- 1499 Жгут проводов, кабина-коробка передач
- 1501 Жгут проводов, передний верхний

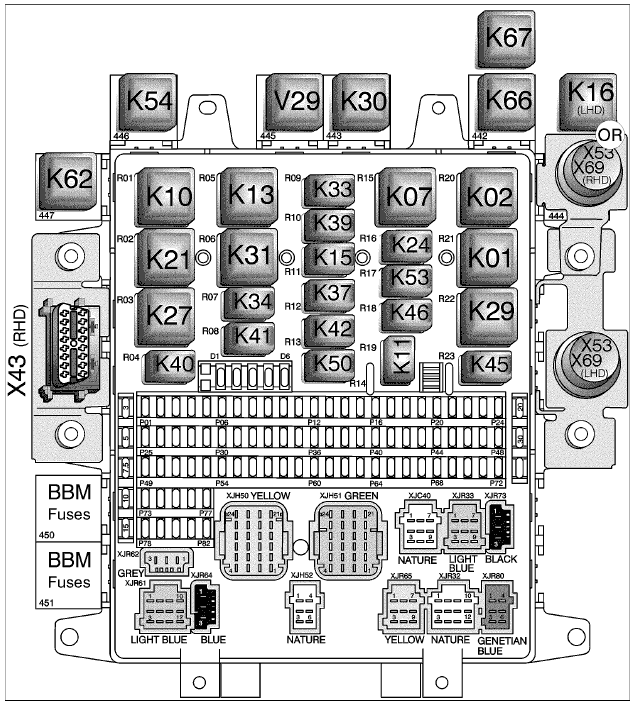

Плавкие предохранители
- F1 LCM, приборная панель, стояночный отопитель, радиоприемник, охранная сигнализация, центральный замок (аккумуляторный ящик) ................................... (AA:0 C)
- F1_ADR LCM, приборная панель, радиоприемник, центральный замок (аккумуляторный ящик) ... (AE:3A
- F1_S LCM, приборная панель, стояночный отопитель, радиоприемник, охранная сигнализация, центральный замок (аккумуляторный ящик) ................................... (AA:0 C)
- F2 Задний правый стеклоподъемник (поз. 42) ....................................... (AG:3 C)
- F3 Подъем кабины (поз. 74) . (AH:2 C)
- F4 Приборная панель (поз. 20) ....................................... (BK:3 A)
- F5 Электродвигатель насоса омывателя фар (поз. 35) . (GM:0 B)
- F6 Приборная панель (поз. 29) ....................................... (AA:1 B/AE:4 B)
- F7 ECU автомобиля, тахограф (поз. 18) .............................. (BA:1 B)
- F8 Приборная панель, иммобилайзер, APM (регулирование давления воздуха), охранная сигнализация, центральный замок (поз. 79) .................. (AI:1 C)
- F9 BBM (поз. 19) ..................... (ND:2 B)
- F10 Блок климат-контроля, регулирование температуры в кабине (поз. 76) .............................. (HY:0 B)
- F11 Не используется (поз. 4) . (AI:1 C)
- F12 Автоматическая коробка передач (поз. 47) ..............(DO:2 A/DQ1:0 A)
- F13 Очиститель ветрового стекла (поз. 38) ................. (AI:0 C)
- F14 Прикуриватель (поз. 45) .. (IA:3 B)
- F15 Диагностический разъем (поз. 70) .............................. (GF1:2 B)
- F16 Механизм блокировки дифференциала, коробка отбора мощности (поз. 1)....................... (AJ:3 C)
- F17 Фары, передние правые (поз. 37) .............................. (GB1:1 C)
- F18 Звуковой сигнал (поз. 14) ....................................... (GQ1:2 A)
- F19 Блок климат-контроля (поз. 51) ....................................... (HY:2 B)
- F20 Центральный замок, охранная сигнализация, радиоприемник (поз. 54) .....(AA:1 B/AE:4 B)
- F21 Разъем для прицепа, EBS (поз. 58) .............................. (GF:1 A)
- F22 Плафоны освещения кабины (поз. 48) ................(GH1:0 A/GH2:1 A)
- F23 Пневматическая подвеска (поз. 2) ................................ (AJ:2 C)
- F24 Подогреватель топлива (поз. 26) .............................. (AJ:1 C)
- F25 Освещение шасси, управление машиной (поз. 10) .............................. (NB:4 A)
- F26 Оборудование кузова (поз. 80) ............................................... (AI:4 C)
- F27 Стеклоподъемник (поз. 66) ..... (AG:1 C)
- F28 EBS (поз. 49) .............................. (EM1:3 A)
- F29 Шлюз FMS, ECU селектора передач (поз. 75) ...................... (AH:4 C)
- F30 LCM (поз. 17) ............................. (GQ:1 B)
- F31 Отопитель кабины (поз. 57) .... (HJ:1 A/HJ1:2 A/HY:3 B)
- F32 Вещевой ящик (оборудование кузова) (поз. 60) ........................ (GA2:4 B)
- F33 Не используется (поз. 72) ....... (KA:2 B)
- F34 Шлюз FMS (поз. 73) .................. (BT:1 B)
- F35 Не используется (поз. 41) ....... (AG:4 C)
- F36 Аварийная световая сигнализация, LCM (поз. 30) ............................................... (GQ:2 B)
- F37 Радиоприемник, преобразователь напряжения (поз. 63) ...................................... (AG:2 C)
- F38 Освещение кабины, подсветка входа (поз. 24) .......................... (GH3:1 A)
- F39 Эл. регулируемые зеркала заднего вида (поз. 3) ................ (IF1:0 A)
- F40 EMS 1 (поз. 44) ......................... (CU1:0 A)
- F41 EMS 2, одинарн. H (поз. 43) ... (CU1:0 A)
- F42 Реле предпускового подогрева двигателя (поз. 46) ................... (CU3:1 B)
- F43 Розетка 24 В (поз. 34) .............. (IR:4 A)
- F46 Сигнальный маячок (поз. 61) .. (GC2:4 A)
- F47 APM (регулирование давления воздуха) (поз. 68) ...................... (FC:1 A)
- F48 EBS (поз. 50) .............................. (AH:1 C)
- F49 Пневматическая подвеска (поз. 16) ...............................................(FA:4 A/FA1:4 A/FA2:3 A)
- F52 Клавишный выключатель, иммобилайзер (поз. 11) ..........(AB:0 A/AE:0 B)
- F54 Разъем FMS (поз. 71) ............... (BT:2 A)
- F58 ADR/TRS, реле короткого замыкания D+ (поз. 6) ............. (AE:2 B)
- F59 FMS, фонарь заднего хода (поз. 5) ................................................. (AI:3 C)
- F61 Преобразователь напряжения 24/12 В - пост. ток/пост. ток (поз. 40) ............................... (AG:0 C)
- F63 Не используется (поз. 65) ....... (AG:4 C)
- F64 Разъем для прицепа (поз. 28) ...... (AJ:0 C)
- F66 Люк в крыше или задний левый стеклоподъемник (поз. 64) ...... (AG:3 C)
- F67 Автоматическая коробка передач (поз. 25) ...................... (AJ:2 C)
- F68 Преобразователь напряжения (поз. 78) ...................................... (IR:3 A)
- F70 EBS прицепа (поз. 81) .............. (AI:0 C)
- F71 Разъем оборудования кузова на кабине (поз. 39) ........................ (AI:4 C)
- F72 Фары, передние левые, приборная панель (поз. 36) .... (GB1:2 C)
- F75 Электроподогрев сиденья, зуммер ремня безопасности, разъем BBM (поз. 32) ....(AB:4 C/AE:4 D)
- F76 Счетчик моточасов (поз. 8) ..... (AB:3 C/(AE:3 D)
- F77 Разъем оборудования кузова (поз. 69) ...................................... (NA:1 A)
- F89 Тахограф (аккумуляторный ящик) ........................................... (BM:1 A)
- F89_ADR Тахограф, ADR (аккумуляторный ящик) ........... (BM:2 A)
- F89_S Тахограф, подметальная машина (аккумуляторный ящик) ........................................... (BM:1 A)
- F90 Подрулевой переключатель (поз. 12) ...................................... (GA1:3 A)
- F91 Стояночный фонарь, задние левые фонари (поз. 56) ........... (GA1:0 C)
- F92 Стояночный фонарь, задние правые фонари (поз. 55) ......... (GA1:1 C)
- F93 Стояночные фонари прицепа/разъем оборудования кузова (поз. 52) ......................... (GA1:3 C)
- F94 Стояночные фонари прицепа/разъем оборудования кузова (поз. 53) ......................... (GA1:3 C)
- F96 Стояночный фонарь, лампы приборной панели (поз. 9) ...... (GA2:1 B)
- F97 Стояночный фонарь, вещевые ящики (поз. 7) ........................... (GA2:4 B)
- F98 Коробка передач ATO1056 ...... (AA:1 B/AC:1 C)
- F100 Передние противотуманные фары, дальний свет (поз. 21) .. (GB2:0 A)
- F101 Задние противотуманные фары (поз. 15) ...................................... (GB2:2 C)
- F102 Звуковой сигнал (поз. 62) ....... (GQ1:1 C)
- F103 Фонари заднего хода (поз. 33) ............................................... (GD:1 A)
- F104 Стоп-сигналы (поз. 13) ............. (GD:3 A)
- F105 Не используется (поз. 31) ....... (AA:2 B/AE:4 B)
- F106 Не используется (поз. 27) ....... (AJ:0 C)
- F107 EMS Euro4 (поз. 59) .................. (CU1:0 A)
- F108 Стояночный отопитель/Резервный (поз. 82) ..............................................(AA:1 B/AE:3 B)
- F109 NDS Euro4 (аккумуляторный ящик) ........................................... (CU4:2 B)
- F109_S NDS Euro4, подметальная машина (аккумуляторный ящик) ....................................... (CU4:2 B)
- FM5 Блок предохранителей (аккумуляторный ящик) ...........(AA:3 B/AC:3 C)
Реле
- K1 Реле, пусковой выключатель, доп. оборудование (поз. 21) ... (AG:0 B)
- K2 Реле, EMS (система управления двигателем), тахограф (поз. 20) ...................................... (BA:1 A)
- K7 Реле, прерывистый режим стеклоочистителя (поз. 15) ..... (GM:2 C)
- K10 Реле, цепь 15 электропитания (поз. 1) ........................................ (AH:0 A)
- K11 Реле, пневматическая подвеска (поз. 19) ......................................(FA:4 B/FA1:4 B/FA2:3 B)
- K13 Реле, управление от генератора (поз. 5) ........................................(AB:3 D/AE:2 D)
- K14 Реле, обогреватель ветрового стекла ......................................... (IF1:4 B)
- K15 Реле, триггер стояночного тормоза (поз. 11) ...................... (KA:1 C)
- K16 Реле, вкл. машины оборудования кузова ............... (NB:3 C)
- K21 Реле, цепь 15 электропитания (поз. 2) ........................................ (AI:0 B)
- K24 Реле, автоматическая коробка передач (поз. 16) ...................... (DQ1:1 B)
- K27 Реле, цепь 15 электропитания (поз. 3) ........................................ (AJ:0 B)
- K29 Реле, доп. оборудование (поз. 22) ............................................... (AG:3 B)
- K30 Реле, сигнальный маячок (поз. 443) ............................................. (GC2:3 C)
- K31 Реле, стояночные фонари прицепа/разъем оборудования кузова (поз. 6) ....................... (GA1:4 C)
- K33 Реле, фара дальнего света (поз. 9) ................................................. (GB1:3 C)
- K34 Реле, лампы в кабине для стояночных фонарей (поз. 7) . (GA2:1 B)
- K37 Реле, стояночный фонарь (поз. 12) ............................................... (GA1:2 C)
- K39 Реле, отключение генератора (поз. 10) ...................................... (AE:1 D)
- K40 Реле, регулируемое зеркало с подогревом (поз. 4) .................. (IF1:2 B)
- K41 Реле, фонарь заднего хода (поз. 8) ................................................. (GD:1 B)
- K42 Реле, стоп-сигнал (поз. 13) ..... (GD:3 B)
- K45 Реле, передняя противотуманная фара (поз. 23) ............................................... (GB2:1 B)
- K46 Реле, задняя противотуманная фара (поз. 18) ............................ (GB2:3 B)
- K48 Реле электропитания, предпусковой подогрев (двигателя) ................................. (CU3:1 C)
- K50 Реле, звуковой сигнал (поз. 14) ............................................... (GQ1:1 C)
- K51 Реле электропитания, выключатель бортового электропитания (аккумуляторный ящик) .. (AA:1 C)
- K51_B Реле электропитания, выключатель бортового электропитания (аккумуляторный ящик) ..(AA:1 C)
- K51_S Реле электропитания, выключатель бортового электропитания (аккумуляторный ящик) .(AA:2 D)
- K53 Реле, управление стартером (поз. 17) ...................................... (CU3:0 B)
- K54 Реле, электродвигатель насоса омывателя фар (поз. 446) ....... (GM:0 C)
- K62 Реле, освещение 4-дверной кабины ........................................ (GH3:2 C)
- K66_67 Реле, управление электродвигателем замка задней двери ............................. (IM:2 C)
- K66_67Реле, управление электродвигателем замка задней двери ............................. (IM:1 D)
Указатель обозначенприойвноадоивллюстрациях жгутов
- 1000 Жгут проводов, приборная панель
- 1006 Жгут проводов, крыша
- 1007 Жгут проводов, пол
- 1030 Жгут проводов, двигатель
- 1040 Жгут проводов, рама
- 1047 Жгут проводов, сигнальный маячок на крыше
- 1057 Жгут проводов, шасси
- 1083 Жгут проводов, дверь
- 1447 Жгут проводов, бамперы
- 1494 Жгут проводов, коробка передач
- 1499 Жгут проводов, кабина-коробка передач
- 1501 Жгут проводов, передний верхний
Клеммы "массы"
