Электросхемы VOLVO FL6, FL, FE
ПЕРЕЧЕНЬ КОМПОНЕНТОВ
А0З Приборная панель
A06L Эл. регулируемое сиденье
A06R Эл. регулируемое сиденье

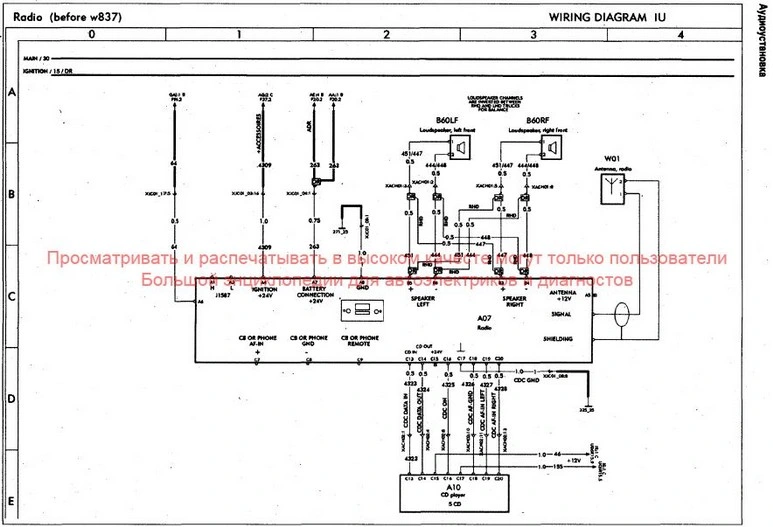

А07 Магнитола
0-10 Проигрыватель компакт-дисков
0-11 Блок управления, замок двери

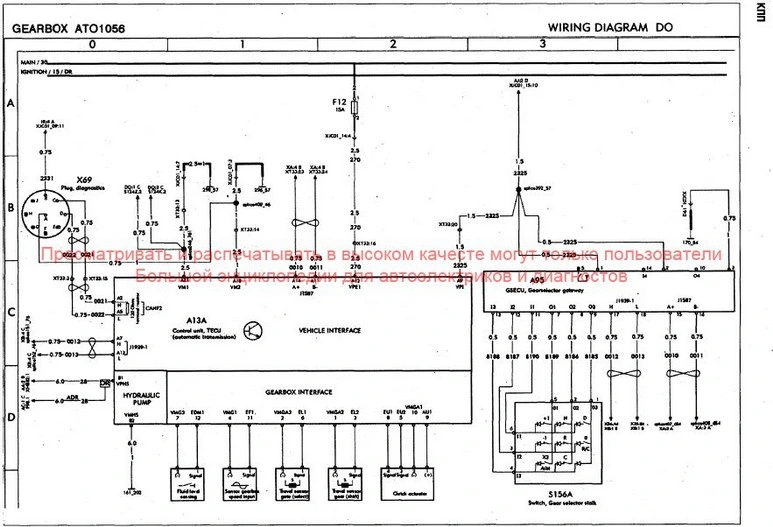

А13А Блок управления, TECU (автоматическая коробка передач)

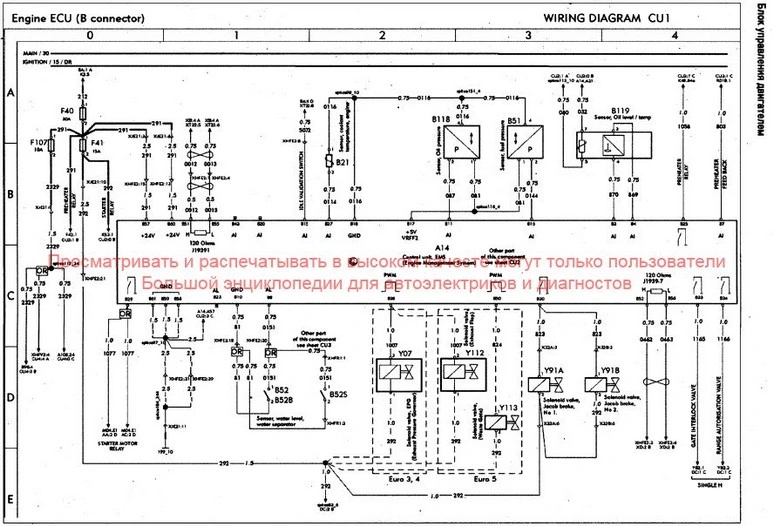

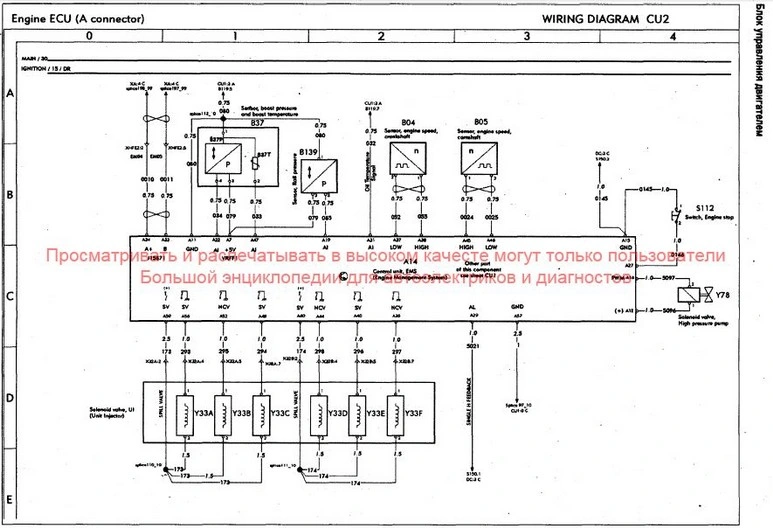

А14 Блок управления, EMS (Система управления двигателем)

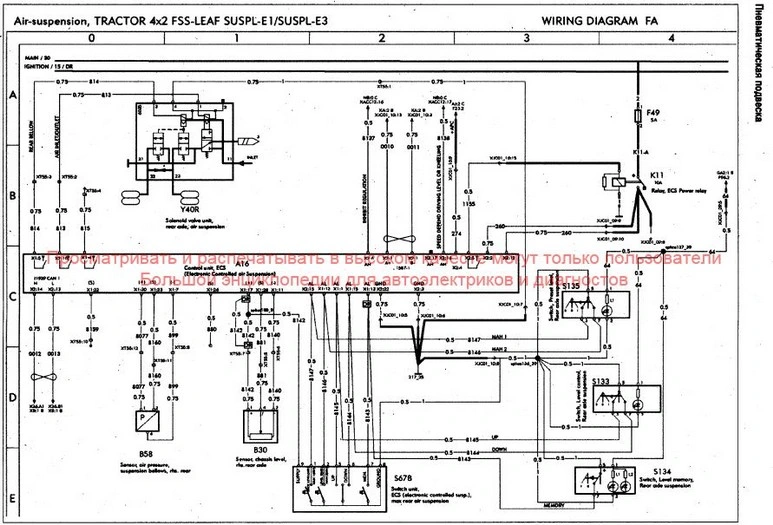

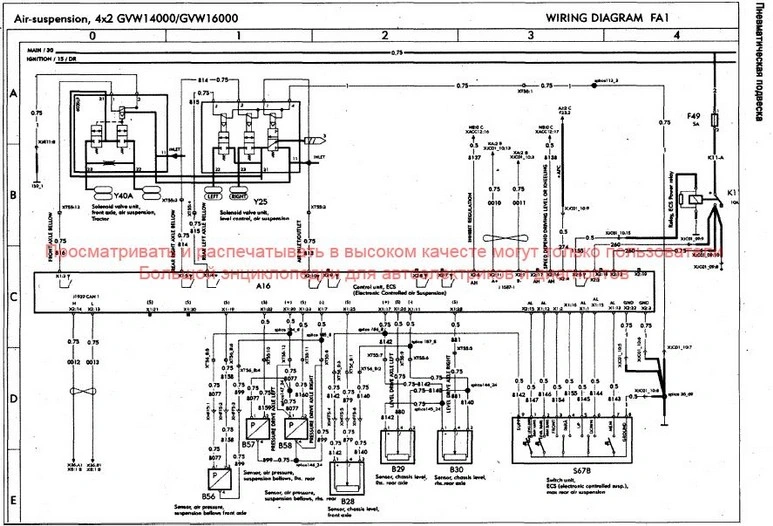

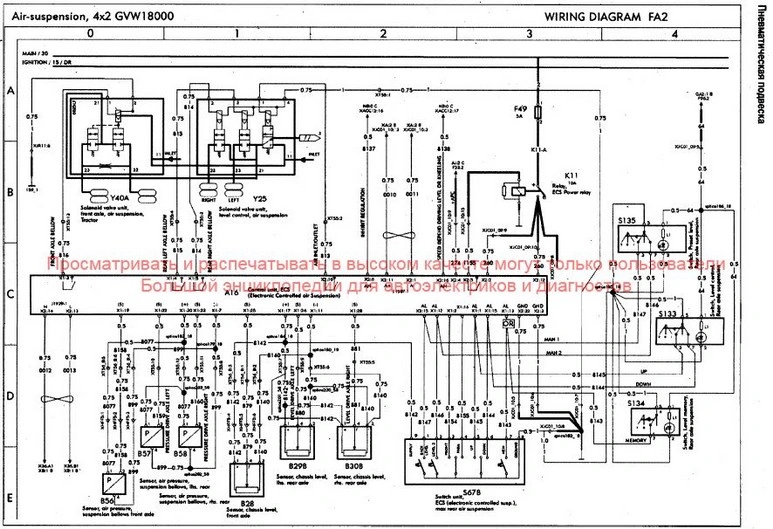

А16 Блок управления, ECS (Система электронного управления пневматической подвеской)

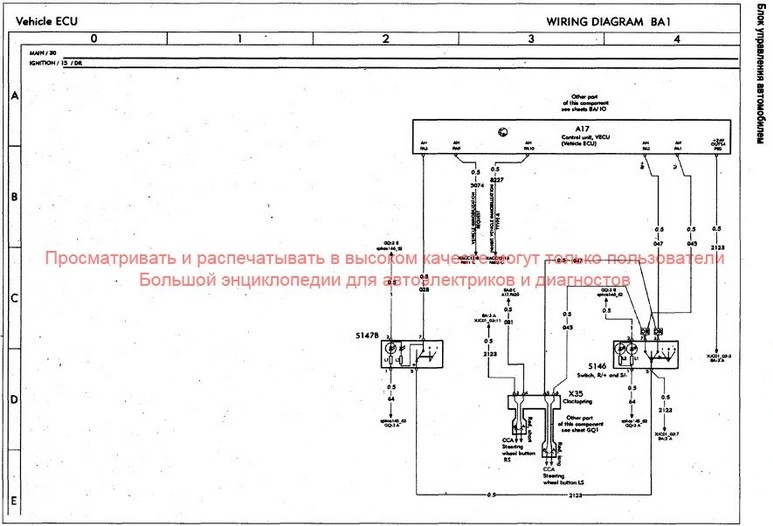

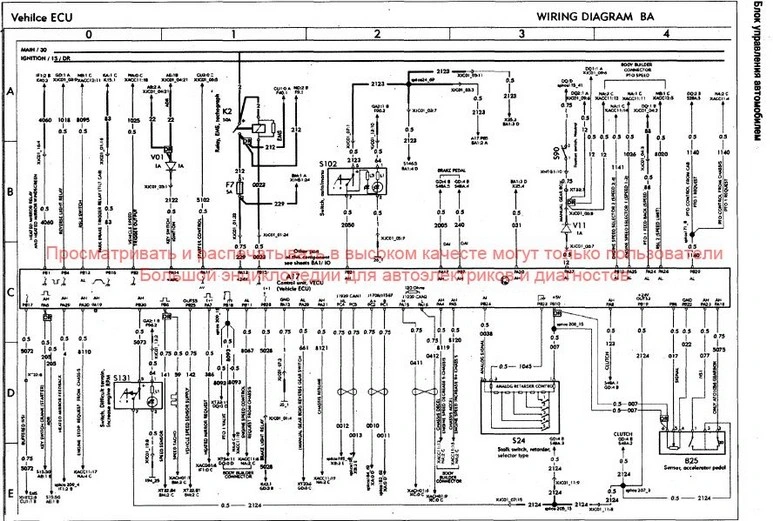

А17 Блок управления, VECU (ECU автомобиля)
А19В Блок управления, GECU (ECU селектора передач)
А20 Блок управления, иммобилайзер

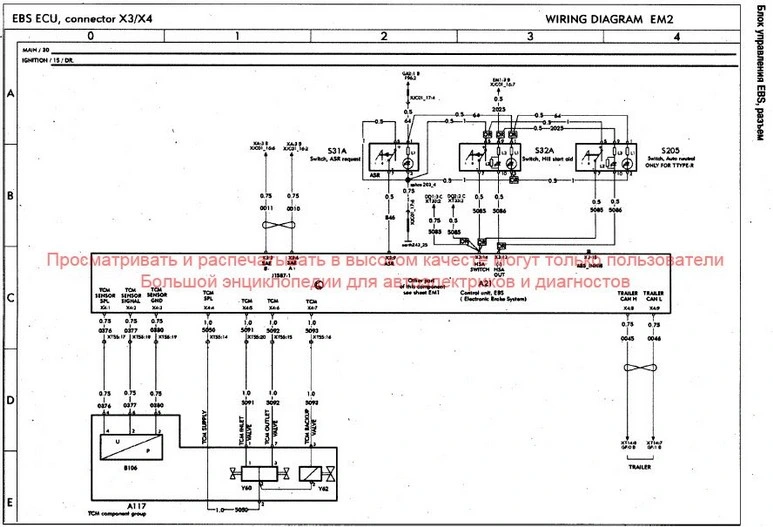

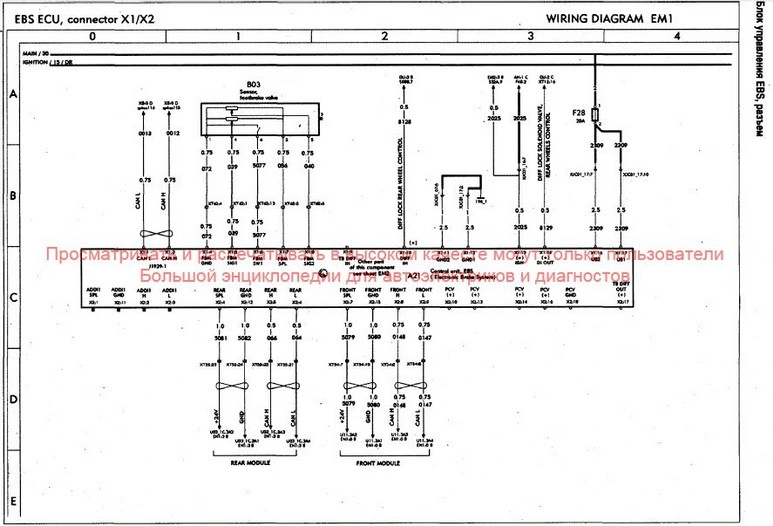

А21 Блок управления, EBS (Система электронного управления тормозами)

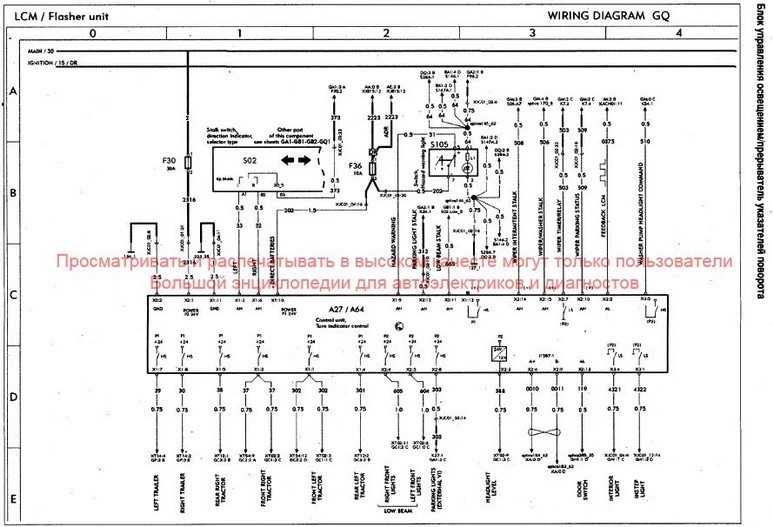

А27 Блок управления, LCM (Блокуправления световыми приборами)

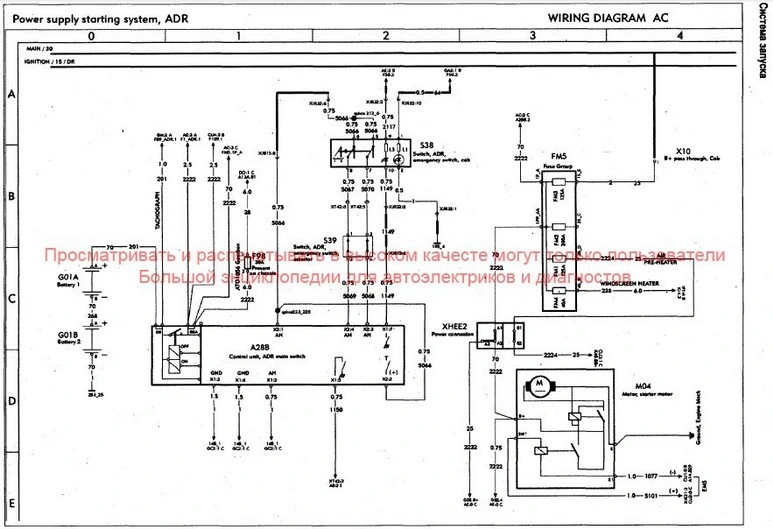

А28В Блок управления, выключатель бортового электропитания ADR

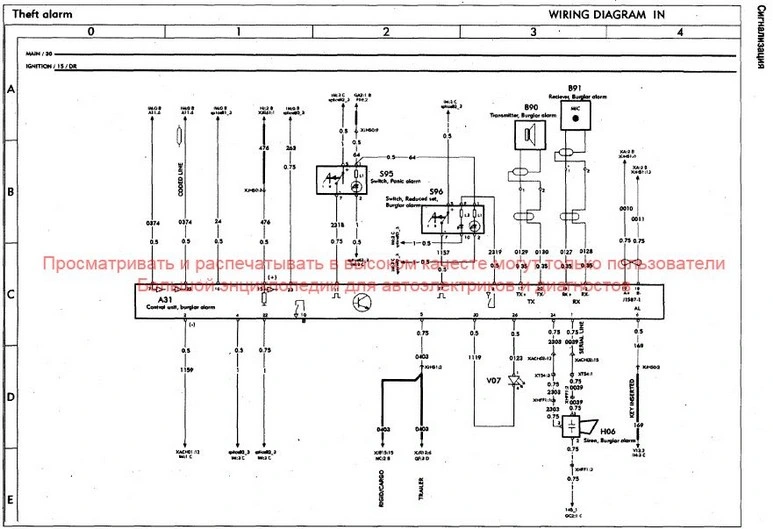

А31 Блок управления, охранная сигнализация

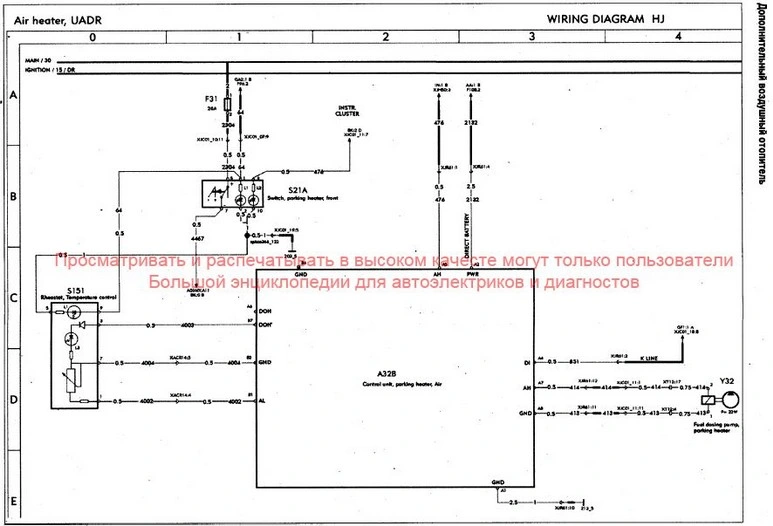

А32В Блок управления, стояночный отопитель

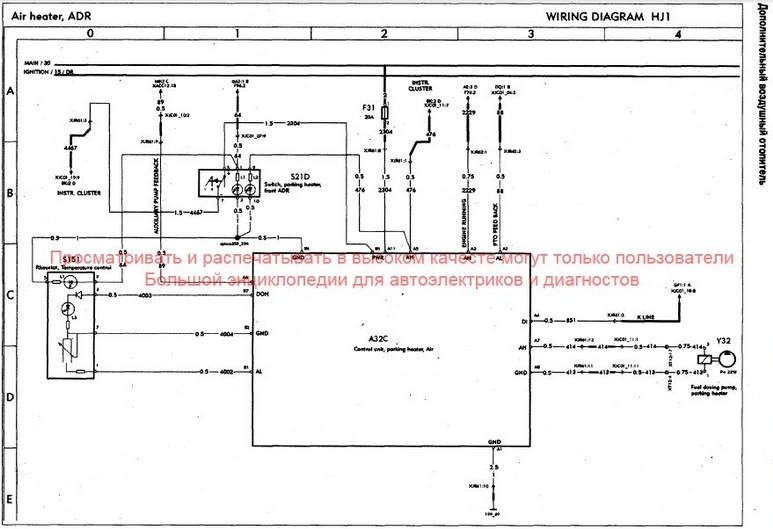

А32С Блок управления, стояночный отопитель

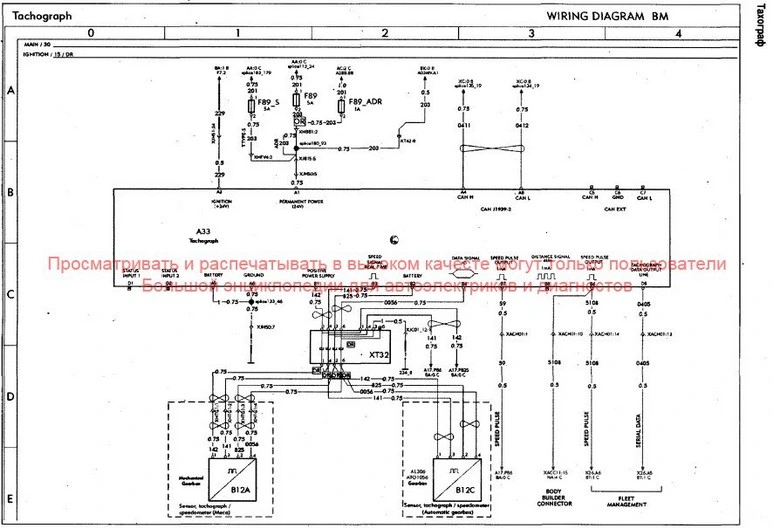

АЗЗ Тахограф

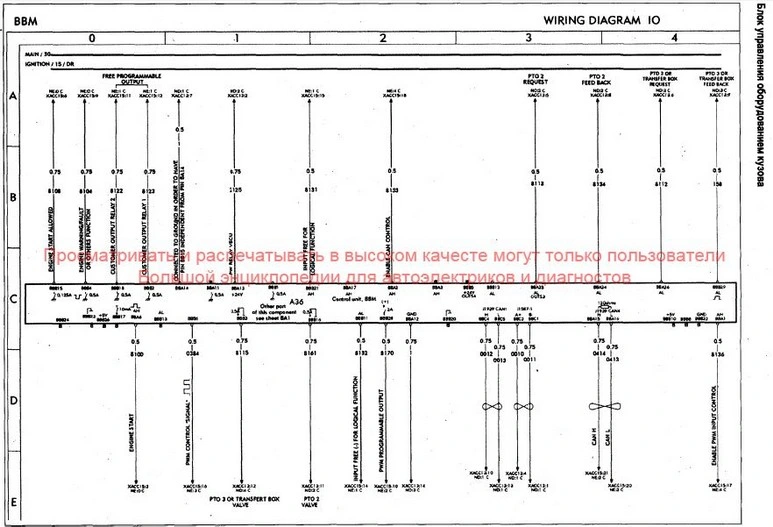

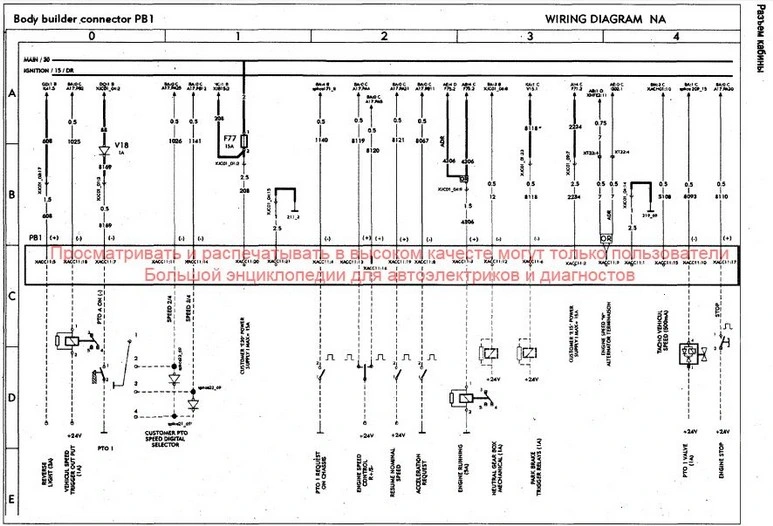

А36 Блок управления, ВВМ (Блок оборудования кузова)

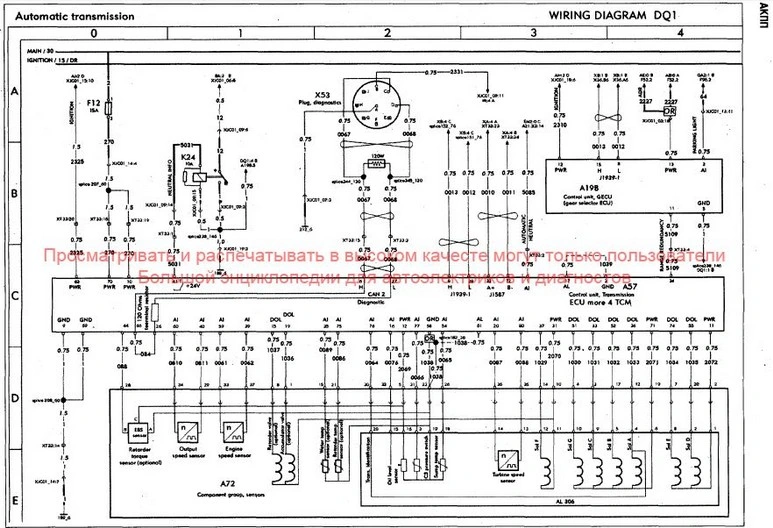

А57 Блок управления, коробка передач

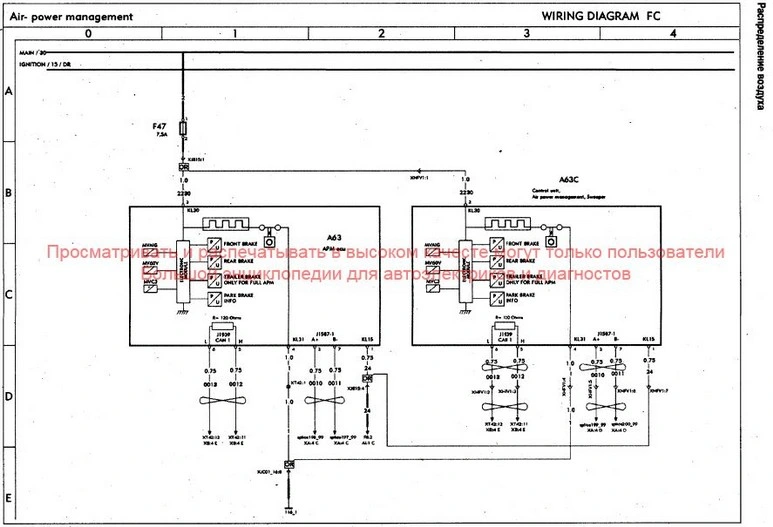

А63 Блок управления, АРМ (регулирование давления воздуха)
А63С Блок управления, АРМ (регулирование давления воздуха)
А64 Блок управления, управление указателями поворота

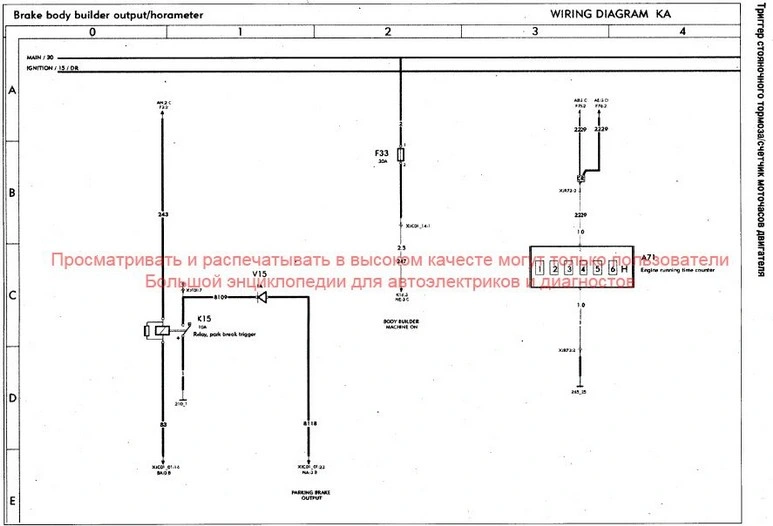

А71 Счетчик моточасов двигателя
А72 Группа компонентов, датчики, коробка передач
А73 Радиопередатчик гражданского диапазона
А76 Блок прикуривателя

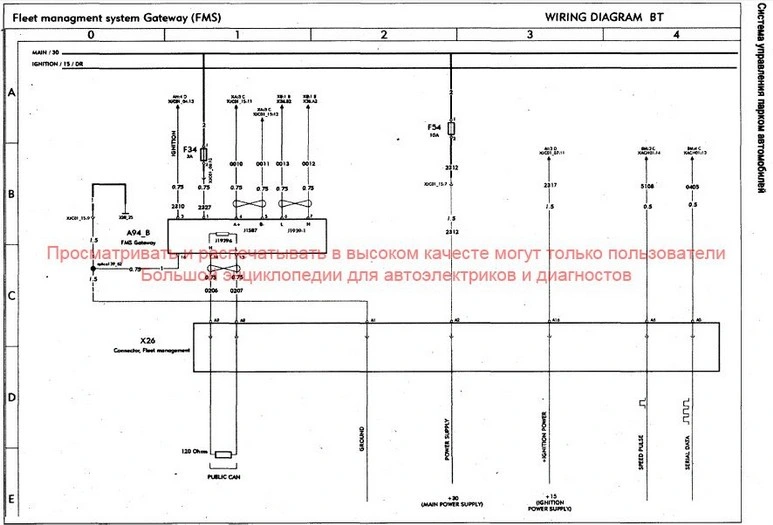

А94В Шлюз FMS, система управления автоколонной
А95 Блок управления, GSECU (шлюз селектора передач)
А101 Компактный офис

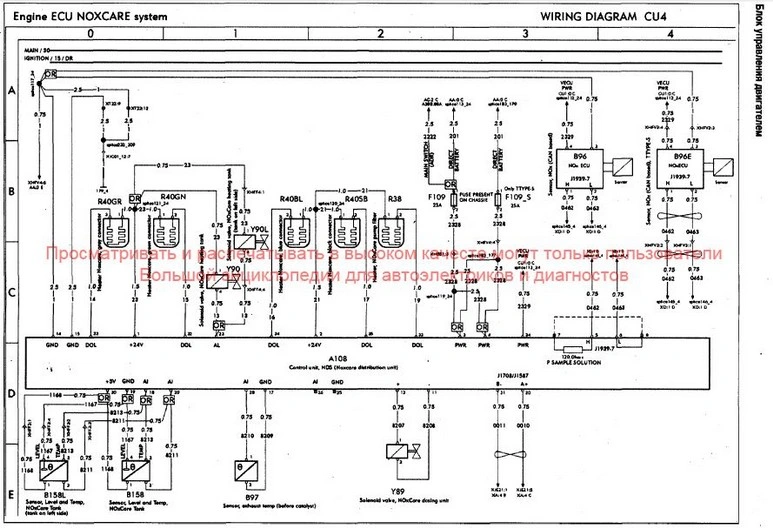

А108 Блок управления, NDS (Распределительный блок Noxcare)
А117 Группа компонентов ТСМ
В0З Датчик, клапан ножного тормоза
В04 Датчик, обороты двигателя, коленчатый вал
В05 Датчик, обороты двигателя, распределительный вал
В07 Датчик, уровень топлива
В07В Датчик, уровень топлива
B07S Датчик, уровень топлива
B07LS Датчик, уровень топлива
В12А Датчик, тахограф/спидометр
В12С Датчик, тахограф/спидометр
В13В Датчик, частота вращения левого колеса 1-й передний мост
В14В Датчик, частота вращения правого колеса 1-й передний мост
В21 Датчик, температура охлаждающей жидкости в двигателе
В22 Датчик, температура наружного воздуха
В25 Датчик, педаль акселератора
В28 Датчик, высота положения шасси, передний мост
В29 Датчик, высота положения шасси, левый, задний мост
В29В Датчик, высота положения шасси, левый, задний мост
ВЗ0 Датчик, высота положения шасси, правый, задний мост
ВЗ0В Датчик, высота положения шасси, правый, задний мост
В37 Датчик, давление и температура наддувочного воздуха
B40ADR Датчик, индикатор износа тормозной накладки, левая сторона 1-й передний мост, ADR
В40В Датчик, индикатор износа тормозной накладки, левая сторона 1-й передний мост
B41ADR Датчик, индикатор износа тормозной накладки, правая сторона 1 -й передний мост, ADR
В41В Датчик, индикатор износа тормозной накладки, правая сторона 1-й передний мост
B42ADR Датчик, индикатор износа тормозной накладки, левая сторона 1-й ведущий задний мост, ADR
B43ADR Датчик, индикатор износа тормозной накладки, левая сторона 1 -й ведущий задний мост, ADR
В51 Датчик, давление топлива
В52 Датчик, уровень воды в водоотделителе
В52В Датчик, уровень воды в водоотделителе
B52S Датчик, уровень воды в водоотделителе
BS6 Датчик, давление воздуха, пневмобаллоны подвески, передний мост
В57 Датчик, давление воздуха, пневмобаллоны подвески, левые задние
В58 Датчик, давление воздуха, пневмобаллоны подвески, правые задние
B60LF Громкоговоритель
B60RF Громкоговоритель
В63 Микрофон (гарнитуры громкой связи)
В90 Передатчик, датчик движения
В91 Приемник, датчик движения
В96 Датчик окислов азота NOx (на базе сети CAN)
В96Е Датчик окислов азота NOx (на базе сети CAN), подметальная машина
В97 Датчик, температура отработавших газов (перед каталитическим нейтрализатором)
В105А Датчик, давление компрессора блока климат-контроля
B107DS Датчик, дверь открыта/закрыта
B107PS Датчик, дверь открыта/закрыта
В118 Датчик, давление масла
В119 Датчик, уровень масла и температура масла
В139 Датчик, давление в аккумуляторе топливной магистрали
B146L1 Датчик, колодка дискового тормоза, задняя L1
B146R1 Датчик, колодка дискового тормоза, задняя R1
B147L1 Датчик, колодка дискового тормоза, передняя L1
B147R1 Датчик, колодка дискового тормоза, передняя R1
В158 Датчик, уровень и температура в баке NOxCare
B161L Датчик, открыта/закрыта левая задняя дверь (4-дверная кабина)
B161R Датчик, открыта/закрыта правая задняя дверь (4-дверная кабина)
B164L Громкоговоритель
B164R Громкоговоритель
В178 Датчик, индикатор износа тормозных накладок с левой стороны заднего ведущего моста
В179 Датчик, индикатор износа тормозных накладок с правой стороны заднего ведущего моста
В180 Датчик, скорость левого колеса заднего ведущего моста
В181 Датчик, скорость правого колеса заднего ведущего моста
E07VDS Лампа, левая противотуманная фара
E07VPS Лампа, правая противотуманная фара

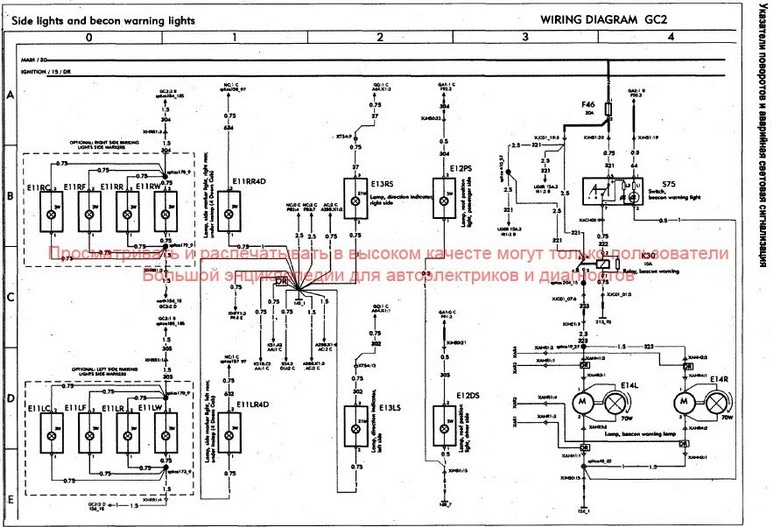

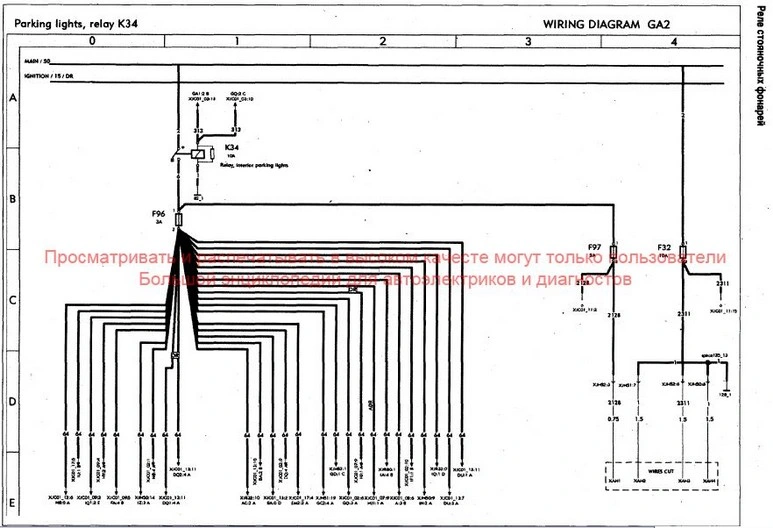

E11LC Лампа, боковой габаритный фонарь
E11LF Лампа, боковой габаритный фонарь
E11LR Лампа, боковой габаритный фонарь
E11LR4D Лампа, боковой габаритный фонарь
E11LW Лампа, боковой габаритный фонарь
E11RC Лампа, боковой габаритный фонарь
E11RF Лампа, боковой габаритный фонарь
E11RR Лампа, боковой габаритный фонарь
E11RR4D Лампа, боковой габаритный фонарь
E11RW Лампа, боковой габаритный фонарь
E12DS Лампа, габаритный фонарь на крыше
E12PS Лампа, габаритный фонарь на крыше
E13LS Лампа, указатель поворота
E13RS Лампа, указатель поворота
E14L Лампа, сигнальный маячок
E14R Лампа, сигнальный маячок
E16DS Лампа, подсветка входа
E16PS Лампа, подсветка входа

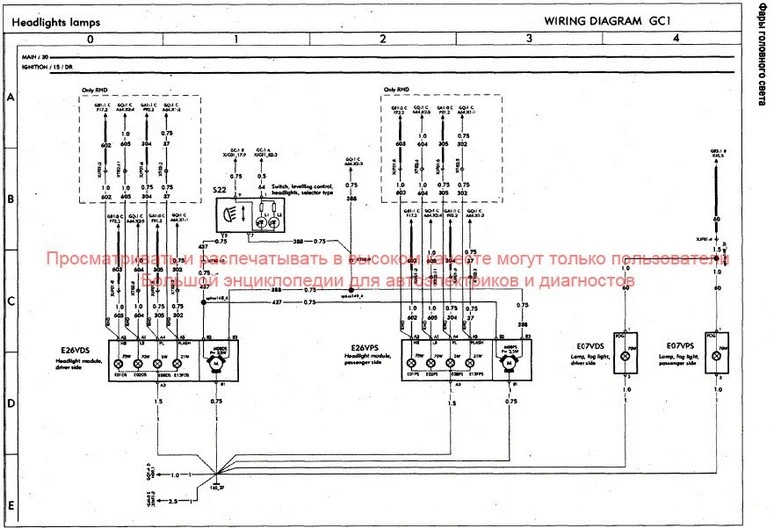

E26VDS Блок фары
E26VPS Блок фары

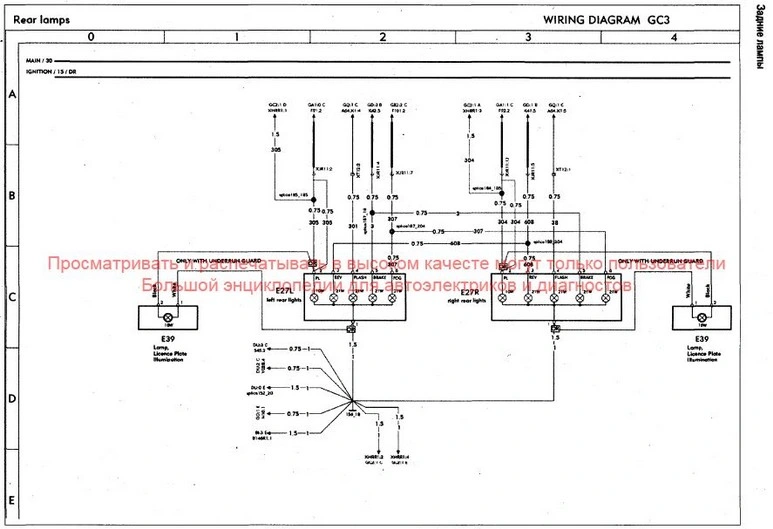

E27L Блок заднего фонаря
E27R Блок заднего фонаря
Е39 Освещение номерного знака

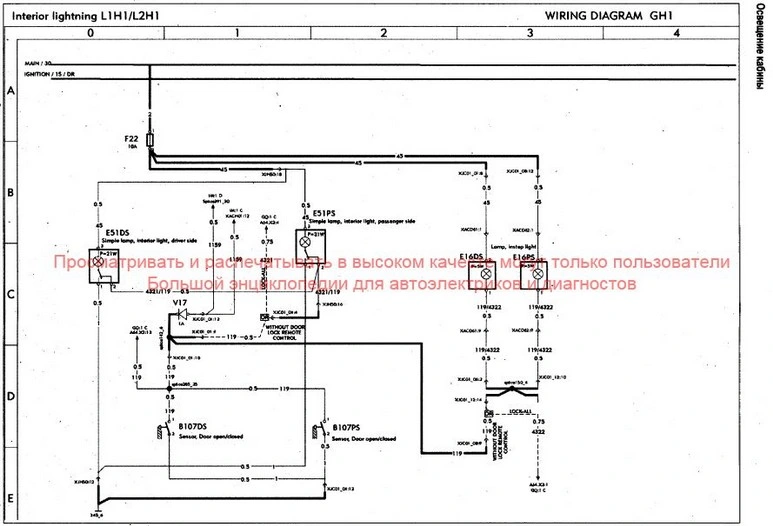

E51DS Обычная лампа, освещение кабины, левая
E51PS Обычная лампа, освещение кабины, правая

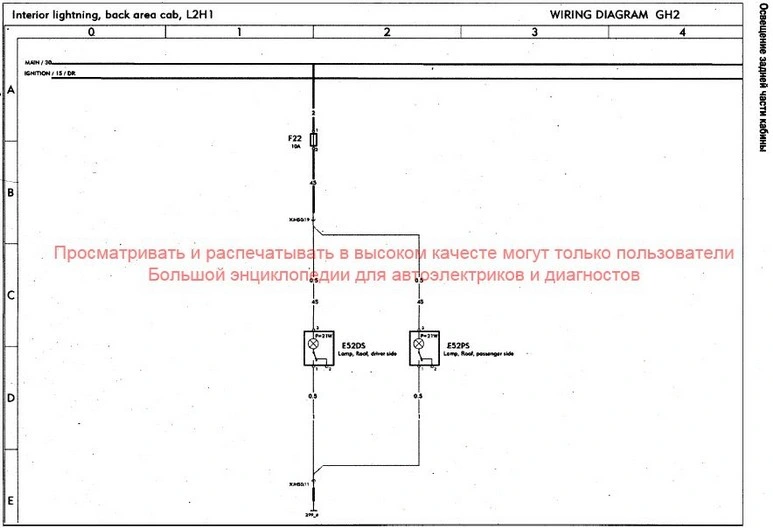

E52DS Лампа, потолочная левая
E52PS Лампа, потолочная правая

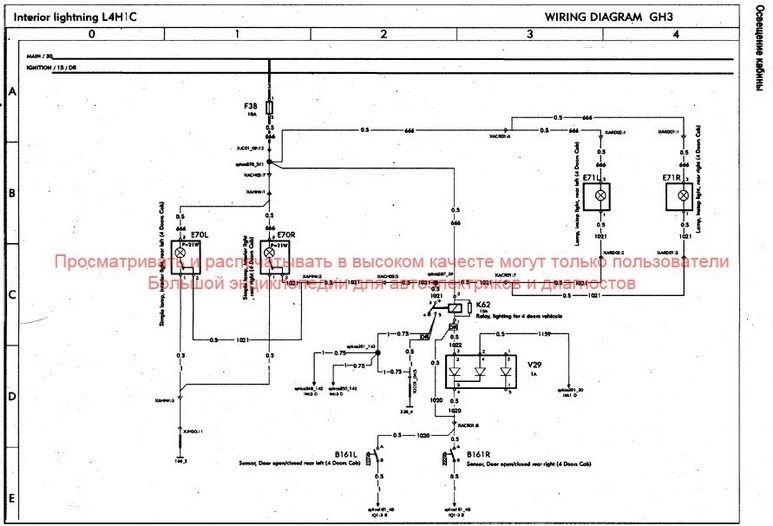

E70L Простая лампа, освещение кабины, левая задняя
E70R Простая лампа, освещение кабины, правая задняя
E71L Лампа, подсветка входа, левая задняя
E71R Лампа, подсветка входа, правая задняя

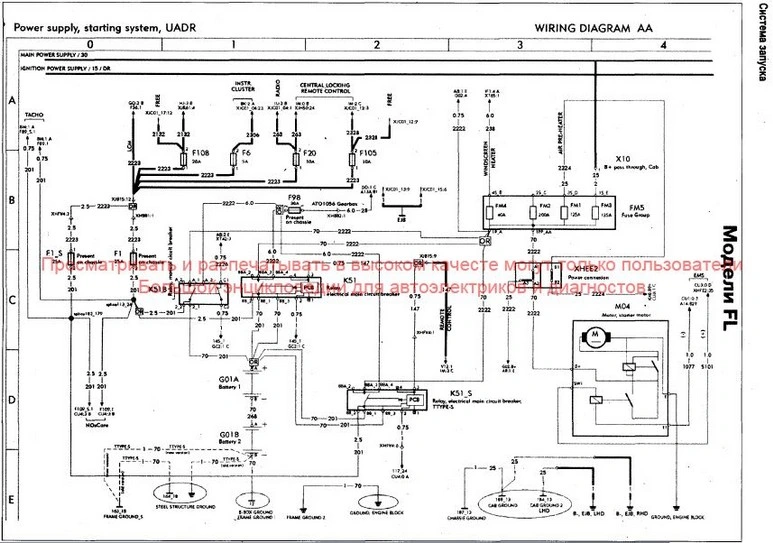

G01A Аккумуляторная батарея
G01B Аккумуляторная батарея

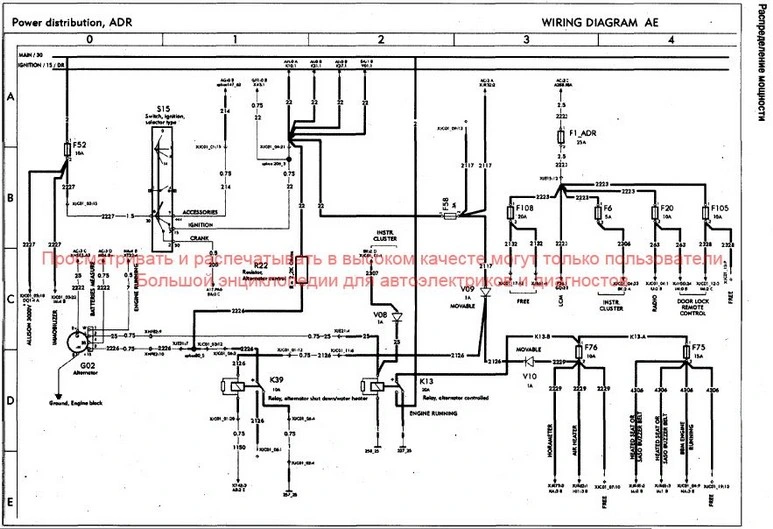

G02 Генератор

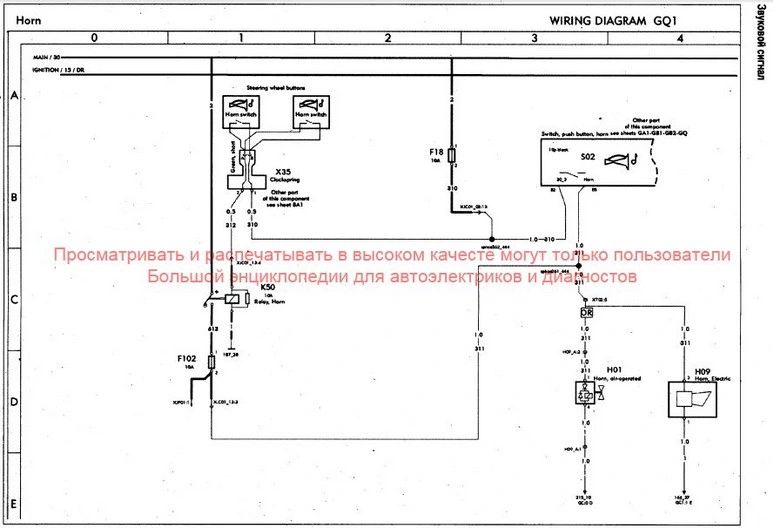

Н01 Звуковой.сигнал, пневматический
Н06 Сирена
Н09 Звуковой сигнал, электрический
Н10 Зуммер заднего хода

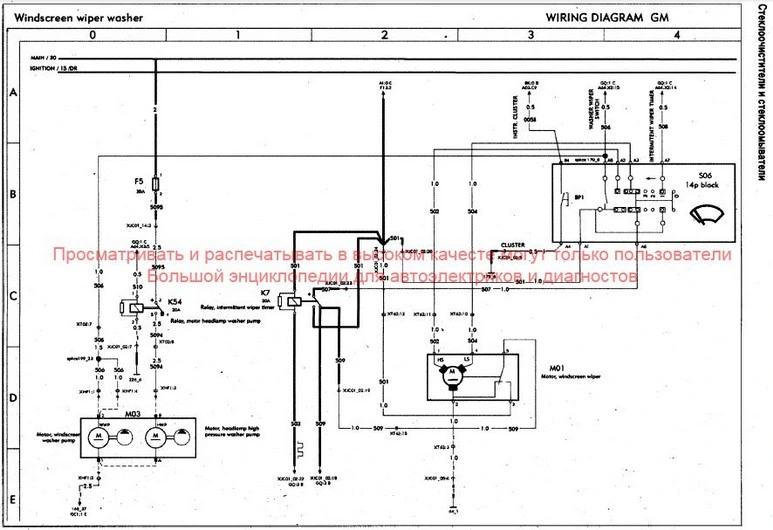

М01 Электродвигатель, очиститель ветрового стекла
М0З Электродвигатель, насос высокого давления омывателя фар
М04 Электродвигатель, стартер
M06DS Электродвигатель, стеклоподъемник
M06PS Электродвигатель, стеклоподъемник
M09DS Электродвигатель, замок двери
M09PS Электродвигатель, замок двери
M09RL Электродвигатель, замок двери
M09RR Электродвигатель, замок двери

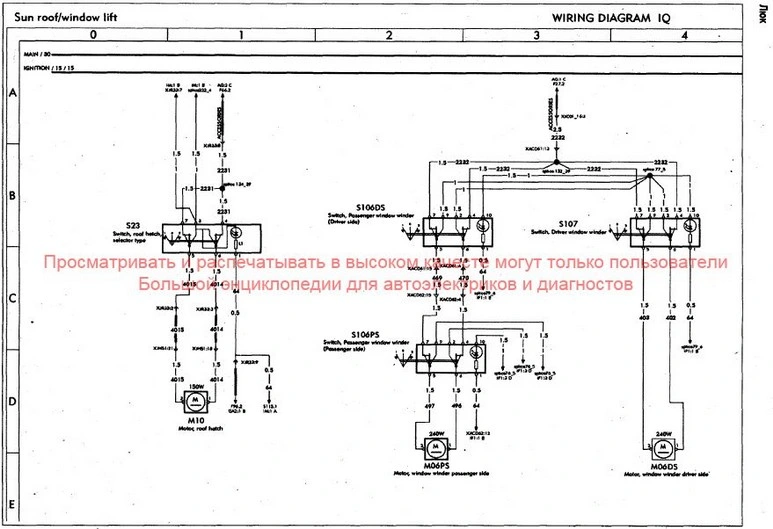

М10 Электродвигатель, люк в крыше

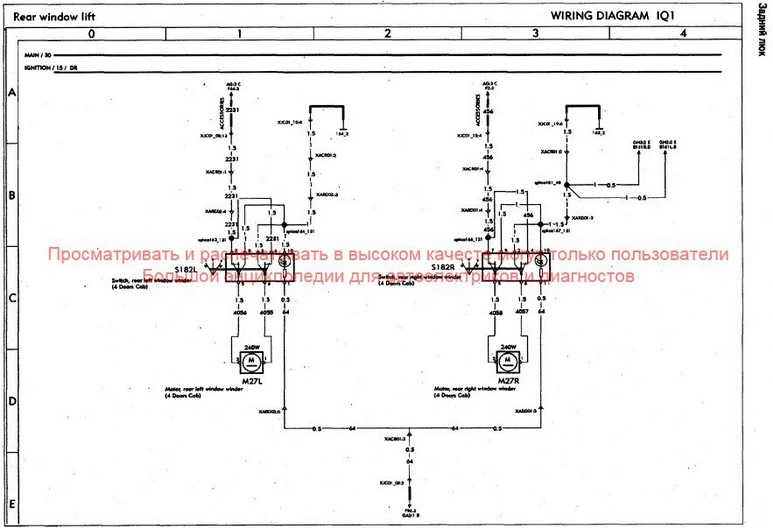

M27L Электродвигатель, стеклоподъемник задний левый
M27R Электродвигатель, стеклоподъемник задний правый

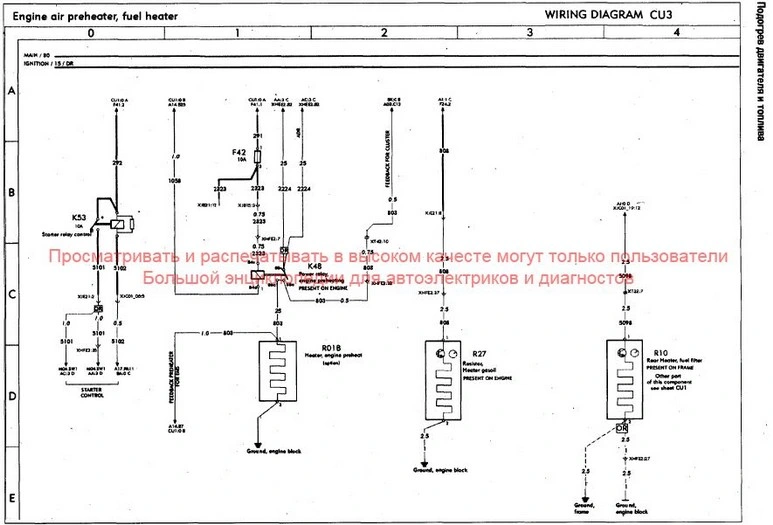

R01B Подогреватель, предпусковой подогрев двигателя

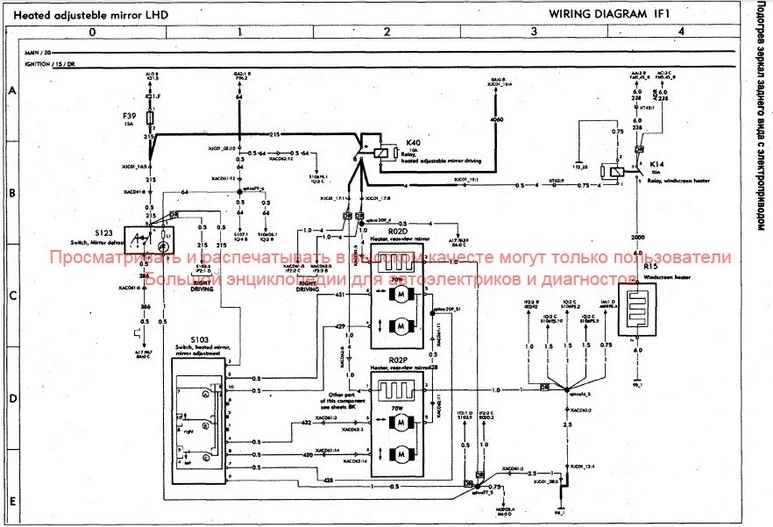

R02D Обогреватель, зеркало заднего вида
R02P Обогреватель, зеркало заднего вида
R10 Задний подогреватель, топливный фильтр
R15 Обогреватель ветрового стекла
R22 Резистор, управление генератором
R27 Резистор, газойль отопителя
R38 Подогреватель, фильтр насоса NOxCare
R40BL Подогреватель, NOxCare
R40GN Подогреватель, NOxCare
R40GR Подогреватель, NOxCare
R40SB Подогреватель, NOxCare

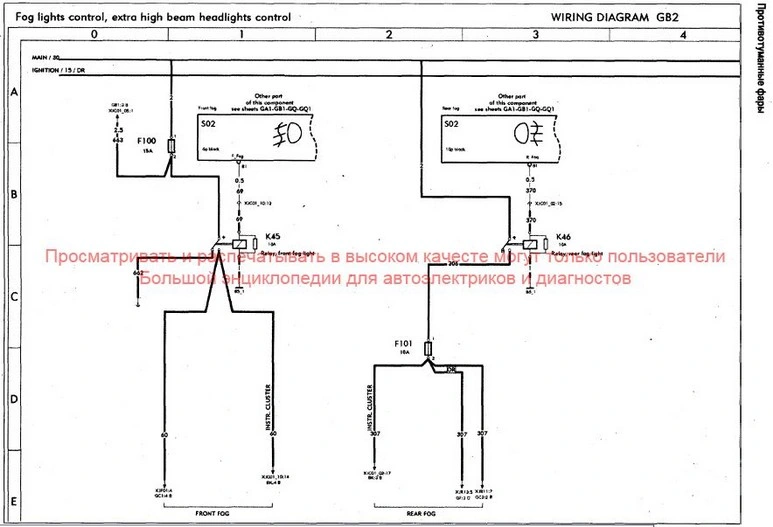

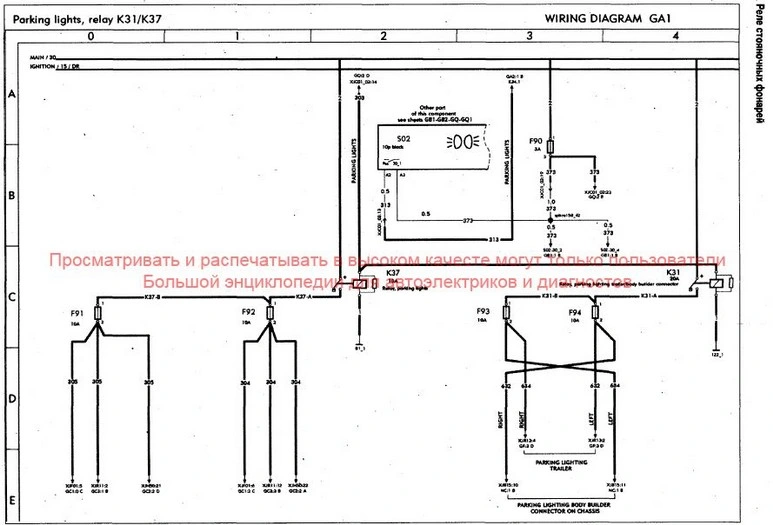

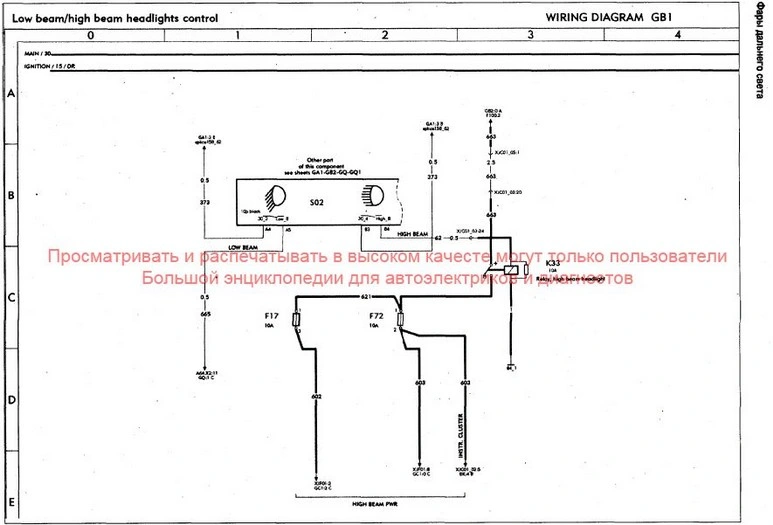

S02 Подрулевой переключатель, дальний/ближний свет, указатели поворота

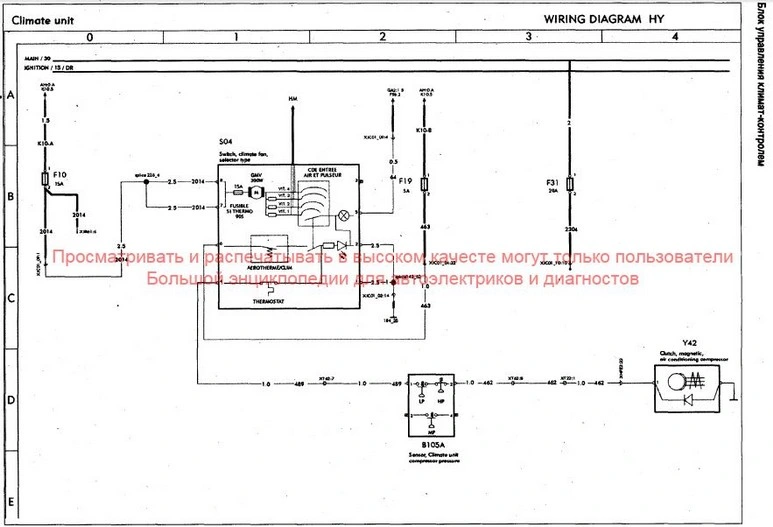

S04 Переключатель, вентилятор климат-контроля
S06 Подрулевой переключатель, очиститель ветрового стекла, селекторного типа

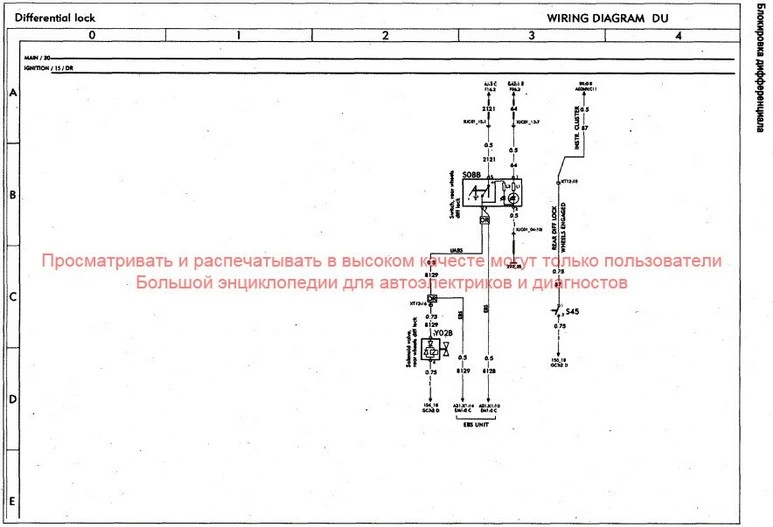

S08B Выключатель, механизм блокировки заднего межколесного и межосевого дифференциалов

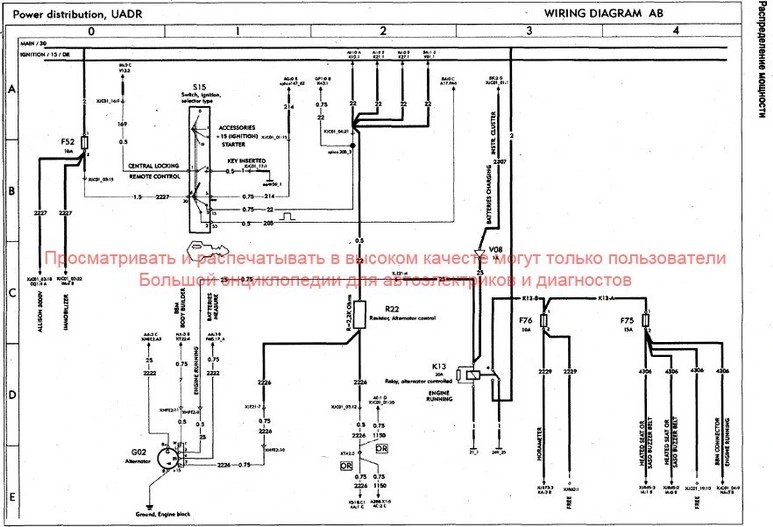

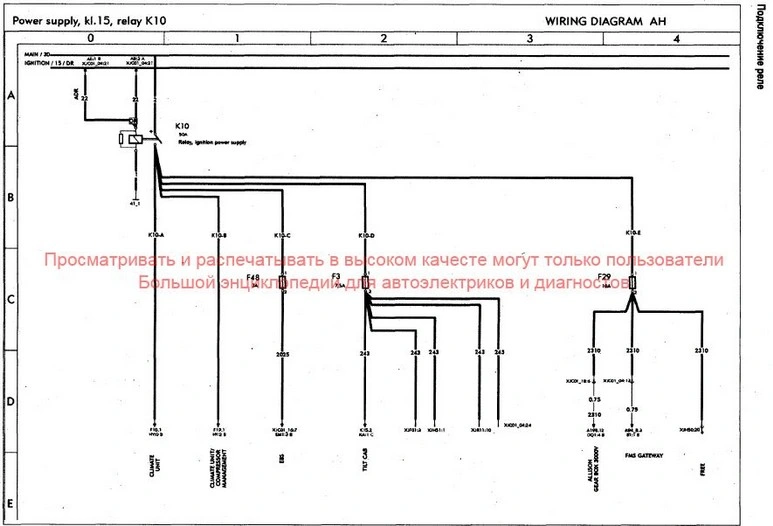

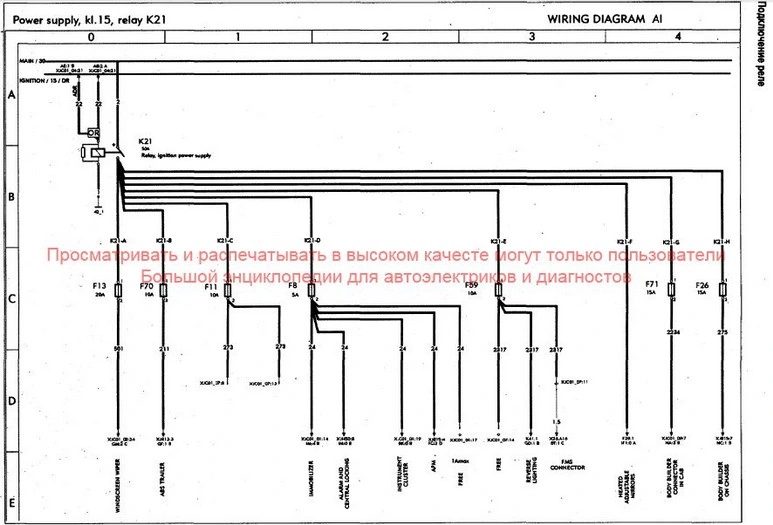

S15 Выключатель, пусковой
S21A Выключатель, стояночный отопитель
S21D Выключатель, стояночный отопитель
S22 Выключатель, регулятор положения фар
S23 Переключатель, люк в крыше, селекторного типа
S24 Подрулевой переключатель, замедлитель, селекторного типа

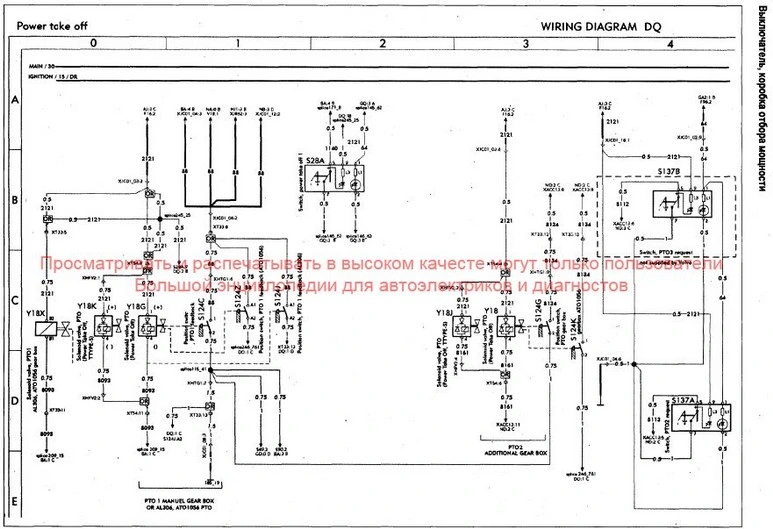

S28A Выключатель, коробка отбора мощности 1
S30 Переключатель, многофункциональный дисплей
S31А Выключатель, команда ASR
S32A Выключатель, функция помощи при трогании на подъеме
S38 Выключатель, ADR, аварийный, кабина
S39 Выключатель, ADR, аварийный, наружный
S45 Датчик положения, индикатор блокировки заднего межколесного дифференциала, норм. замк. или норм, разомк.
S48A Реле давления, стоп-сигнал, норм, размок.

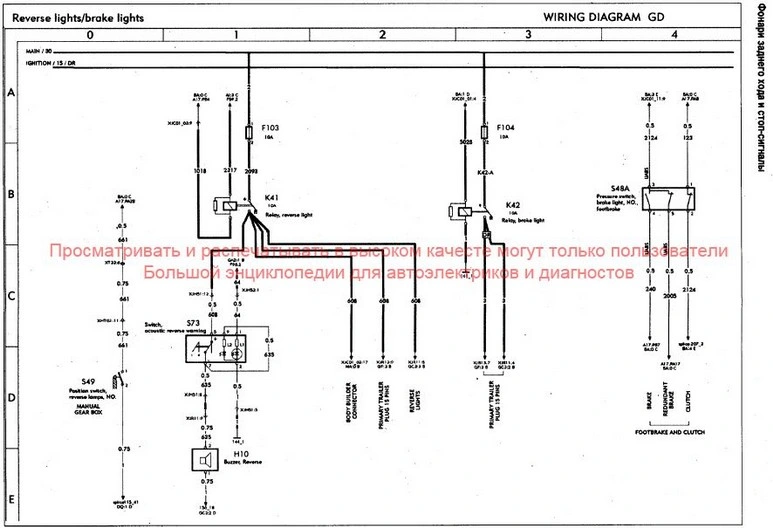

S49 Реле положения, фонари заднего хода, норм, размок.
S61 Реле положения, замок ремня безопасности, норм. замк.
S67B Переключатель, ECS (Электронная система управления подвеской), макс, высота положения задней пневматической подвески
S73 Выключатель, звуковой предупредительный сигнал при движении задним ходом
S75 Выключатель, сигнальный маячок
S90 Реле положения, нейтраль
S95 Выключатель, сигнал тревоги
S96 Выключатель, ограниченный режим, сигнализация
S102 Переключатель, автоматический/ручной
S103 Выключатель, зеркало с подогревом, регулировка зеркала
S105 Выключатель, аварийная световая сигнализация
S106DS Выключатель, стеклоподъемник на стороне пассажира
S106PS Выключатель, стеклоподъемник на стороне пассажира
S107 Выключатель, стеклоподъемник на стороне водителя
S112 Выключатель, останов двигателя

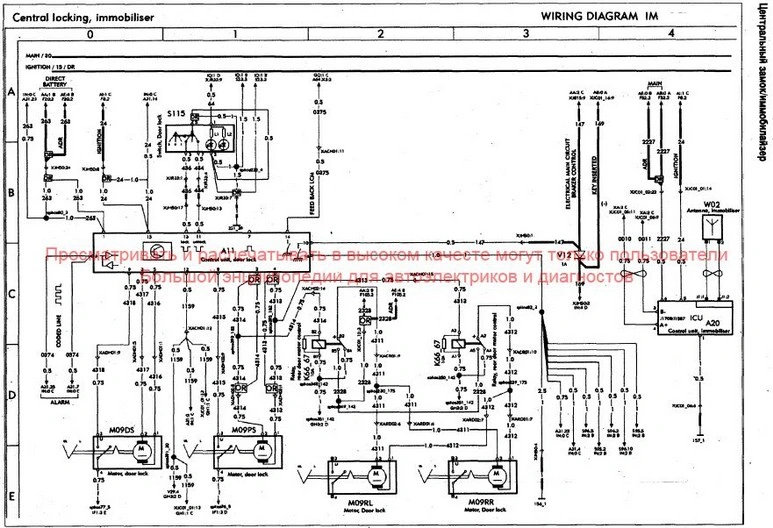

S115 Выключатель, замок двери
S123 Выключатель, обогреватель зеркала
S124C Реле положения, обратная связь РТ0 1
S124G Реле положения, РТО коробки передач
S124J Реле положения, обратная связь РТ0 1 (Allison)
S124K Реле положения, РТО коробки передач (АТОЮ56)
S124Z Реле положения, обратная связь РТ0 1 (АТОЮ56)

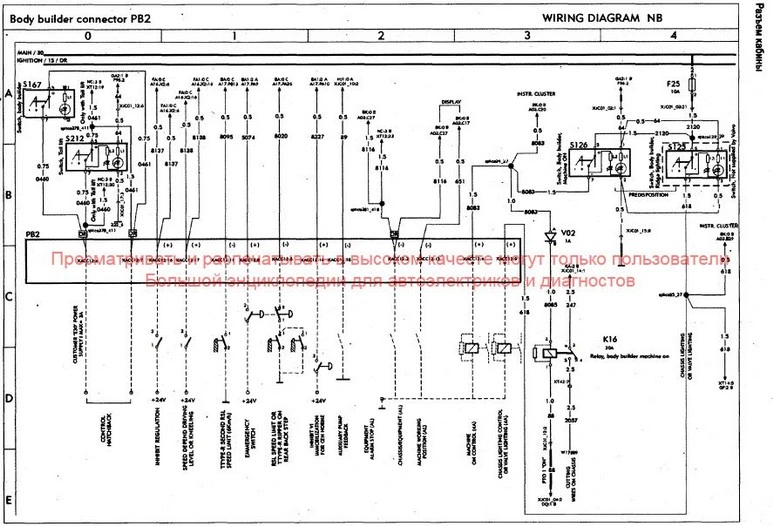

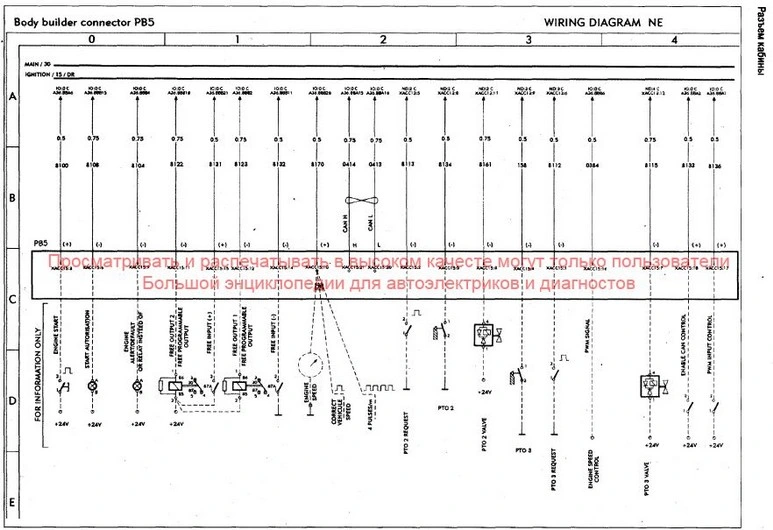

S125 Выключатель, оборудование кузова, освещение гребня
S126 Выключатель, оборудование кузова, вкл. машины
S131 Выключатель, труднопроходимая местность, повышение оборотов двигателя
S133 Выключатель, регулирование высоты положения, подвеска заднего моста
S134 Выключатель, запоминающее устройство высоты положения, подвеска заднего моста
S135 Выключатель, текущая высота положения, подвеска заднего моста

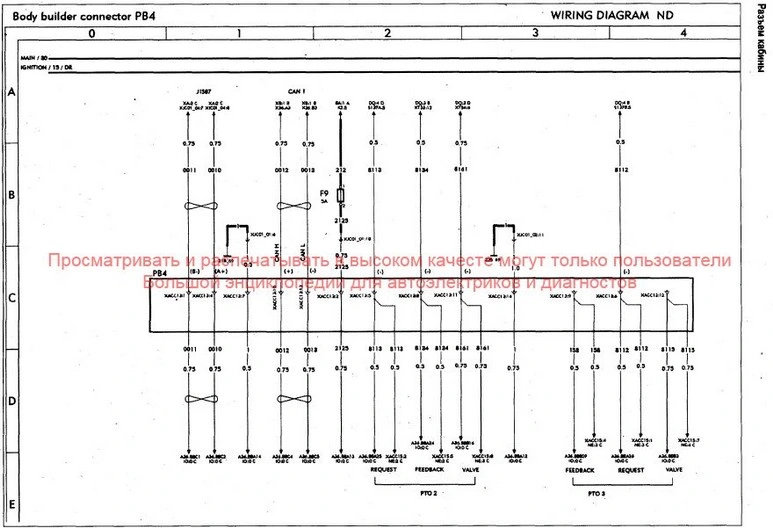

S137A Выключатель, адпрос РТО 2
S137B Выключатель, запрос РТО 3
S146 Выключатель, R/+ и S/-
S147B Выключатель, регулирование оборотов

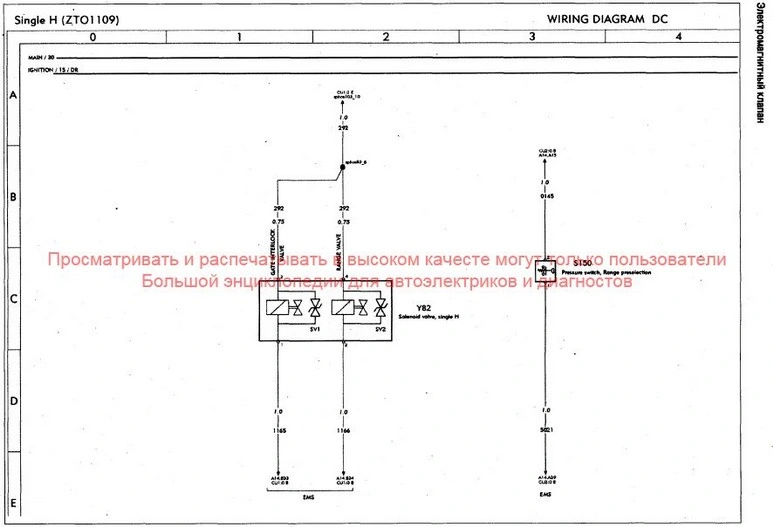

S150 Реле давления, предварительный выбор диапазона
S151 Реостат, регулирование температуры
S156A Подрулевой переключатель передач
S167 Выключатель, для оборудования кузова
S182L Выключатель, задний левый стеклоподъемник
S182R Выключатель, задний правый стеклоподъемник
S205 Выключатель, автоматическое переключение на нейтраль
S212 Выключатель, подъемник заднего борта

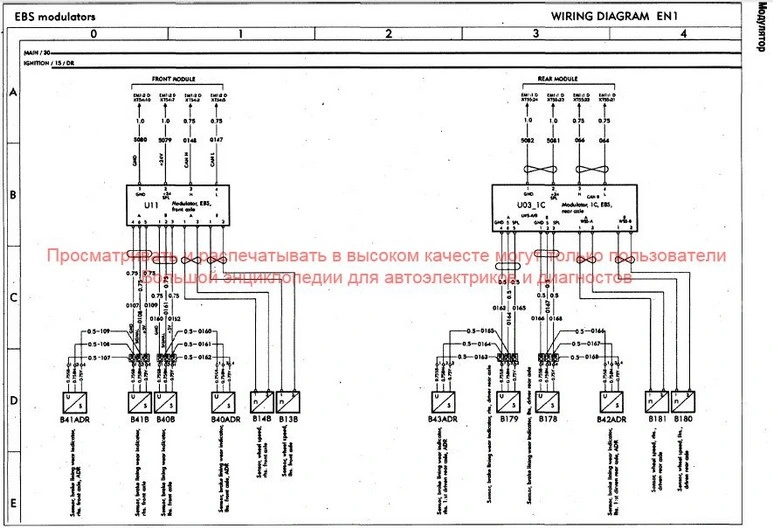

U03JC Модулятор, EBS, задний мост

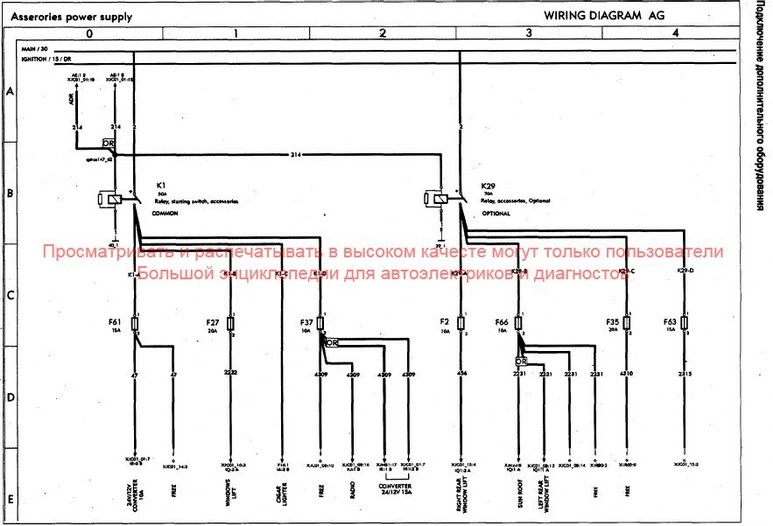

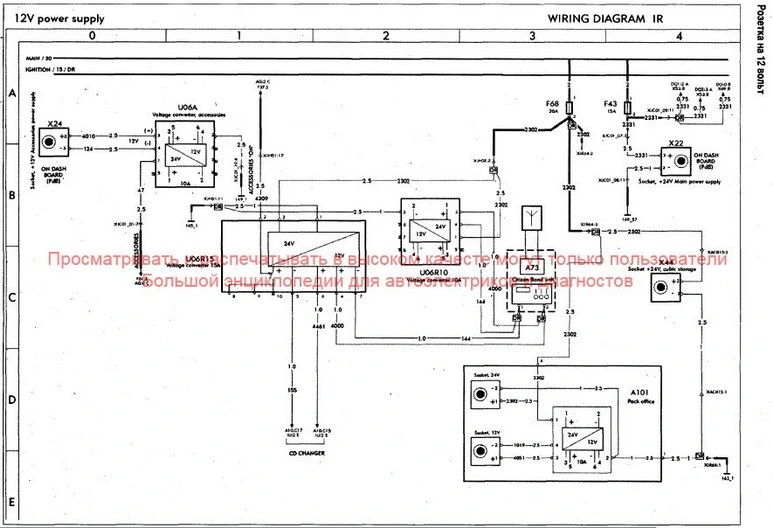

U06A Преобразователь напряжения
U06R10 Преобразователь напряжения 10 A
U06R15 Преобразователь напряжения 15 A

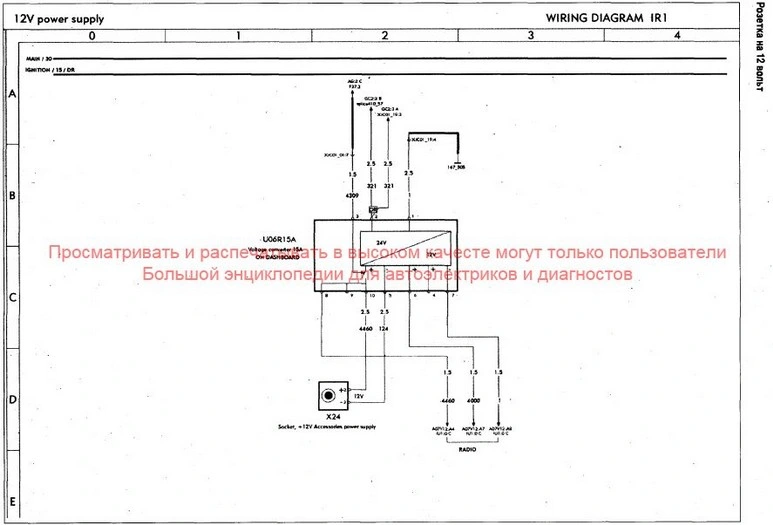

U06R15A Преобразователь напряжения 15 A
U11 Модулятор, EBS, передний мост
V01 Диод
V02 Диод
V07 Диод, индикатор охранной сигнализации
V08 Диод
V09 Диод
V10 Диод
V11 Диод
V12 Диод, система центрального замка
V15 Диод
V17 Диод
V18 Диод
V29 Диод
W01 Антенна, магнитола
W02 Антенна, иммобилайзер

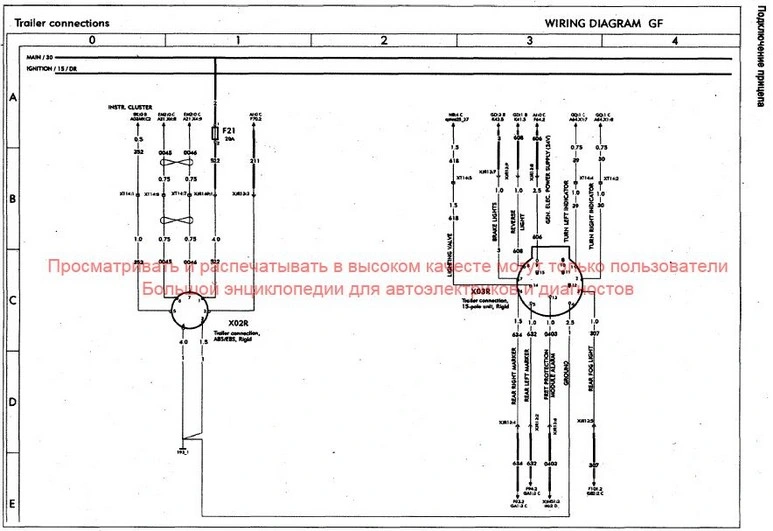

X02R Разъем для прицепа, ABS/EBS

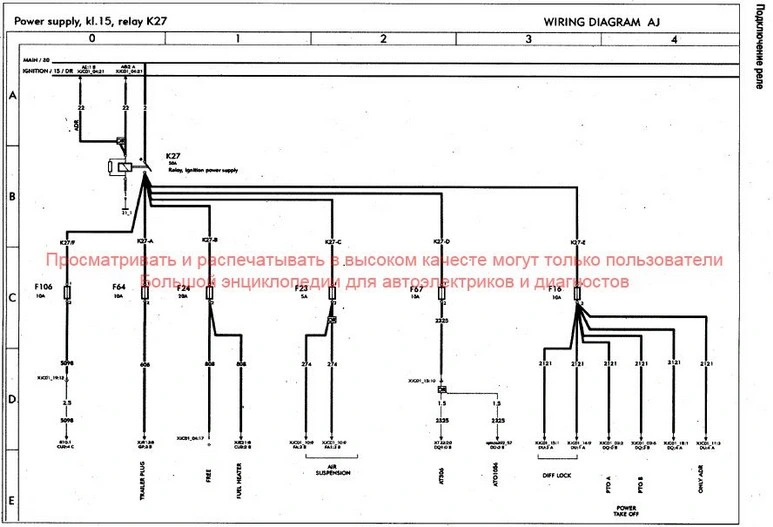

X03R Разъем для прицепа, 15-контактный
Х10 Ввод В+, кабина (клеммы аккумуляторных батарей)
Х22 Розетка, +24 В бортового электропитания
Х24 Розетка, +24 В электропитания доп. оборудования
Х26 Разъем, система управления автоколонной
Х35 Часовая спираль

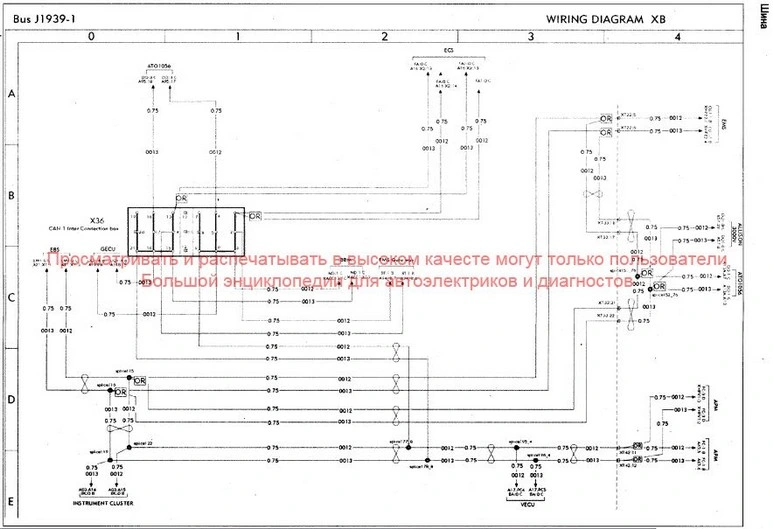

Х36 Соединительная коробка CAN 1

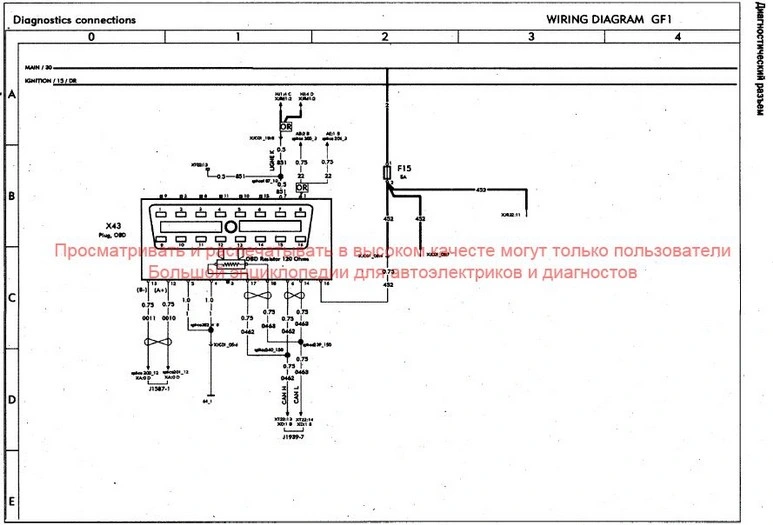

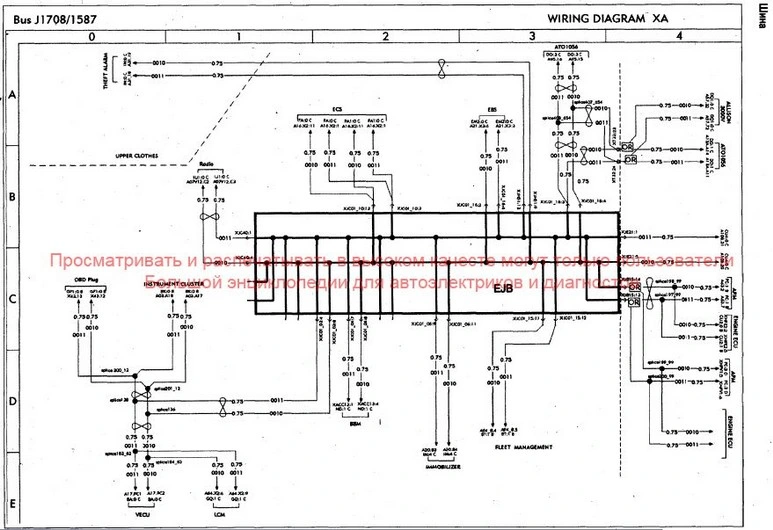

Х43 Разъем, OBD
Х44 Розетка, +24 В, вещевой ящик
Х45 Клемма 'массы' второго топливного бака
Х53 Разъем, диагностика

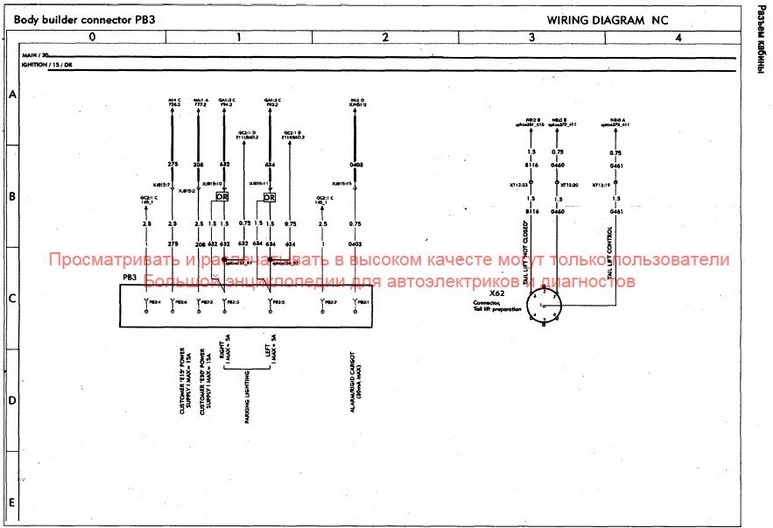

Х62 Разъем, для подъемника заднего борта
Х66 Разъем, USB, аудиосистема
Х67 Разъем, AUX, аудиосистема
Х69 Разъем, диагностика
Y02B Электромагнитный клапан, блокировка заднего межколесного дифференциала
Y07 Электромагнитный клапан, EPG (Регулятор давления отработавших газов)
Y18 Электромагнитный клапан, РТО (Коробка отбора мощности)
Y18G Электромагнитный клапан, РТО (Коробка отбора мощности)
Y18J Электромагнитный клапан, РТО (Коробка отбора мощности)
Y18K Электромагнитный клапан, РТО (Коробка отбора мощности)
Y18X Электромагнитный клапан, РТО (Коробка отбора мощности)
Y25 Блок электромагнитных клапанов, регулировка высоты положения, пневматическая подвеска
Y32 Дозирующий топливный насос, стояночный отопитель
Y33A Электромагнитный клапан, UI (насос-форсунки)
Y33B Электромагнитный клапан, UI (насос-форсунки)
Y33C Электромагнитный клапан, UI (насос-форсунки)
Y33D Электромагнитный клапан, UI (насос-форсунки)
Y33E Электромагнитный клапан, UI (насос-форсунки)
Y33F Электромагнитный клапан, UI (насос-форсунки)
Y40A Блок электромагнитных клапанов, передний мост, пневматическая подвеска
Y40R Блок электромагнитных клапанов, задний мост, пневматическая подвеска
Y42 Муфта, электромагнитная, компрессор кондиционера
Y78 Электромагнитный клапан, насос высокого давления
Y82 Электромагнитный клапан, одинарн.
Y89 Электромагнитный клапан, блок дозирования NOxCare
Y90 Электромагнитный клапан, подогрев бака NOxCare
Y91A Электромагнитный клапан, тормоз Jacob, № 1
Y91B Электромагнитный клапан, тормоз Jacob, № 2

СОКРАЩЕНИЯ
ABS Антиблокировочная система тормозов
ACU Блок управления охранной сигнализацией
ADR Адаптация для перевозки опасных грузов
AL306 Коробка передач, автоматическая трансмиссия
АРМ Регулирование давления воздуха
ASR Противопробуксовочное регулирование
АТОЮ56 Коробка передач, автоматизированная механическая трансмиссия
AUD-CDB Аудиосистема, магнитола, проигрыватель компакт-дисков, базовая
AUD-CDM Аудиосистема, магнитола, проигрыватель компакт-дисков, МРЗ
BBM Модуль оборудования кузова
BBOX-R Аккумуляторный ящик с правой стороны
CLU Блок центрального замка
DS Сторона водителя
EBS Тормозная система с электронным управлением
ECS Пневматическая подвеска с электронным управлением
ECU Электронный блок управления
EJB Электрическая распределительная коробка
ELCE-CK Электрический комплект для оборудования кузова
EMS Система управления двигателем
ENG-VE7 Двигатель Уойга с рабочим объемом 7 литров
EPG Регулятор давления отработавших газов
FMS Система управления автоколонной
FSS-LEAF Передняя рессорная подвеска
GECU Электронный блок управления селектором передач
GSECU Шлюз селектора передач
GVW14000 Полная масса автомобиля 14000 кг
GVW16000 Полная масса автомобиля 16000 кг
GVW18000 Полная масса автомобиля 18000 кг
L Левый
LCM Блок управления световыми приборами
L1H1 Короткая кабина
L2H1 Длинная кабина
L4HIC Длинная кабина, двойная
LF Левый передний
LHS Левая сторона
LOCK-ALL Центральный замок и обесточивание автомобиля
LR Задний левый
OBD Бортовая диагностика
PS Сторона пассажира
PTO Коробка отбора мощности
PWM С широтно-импульсной модуляцией (ШИМ)
R Правый
RF Правый передний
RHS Правая сторона
RIGID Грузовой автомобиль с платформой или самосвал
RPM Оборотов в минуту
RR Задний правый
SCR Каталитическая очистка отработ. газов
STWPOS-L Рулевое колесо слева
STWPOS-R Рулевое колесо справа
SUSPL-E1 Пневматическая подвеска, электронная система регулирования высоты положения кузова, 1 датчик
SUSPL-E3 Пневматическая подвеска, электронная система регулирования высоты положения кузова, 1 датчик, выключатель на приборной панели
SUSPL-EC Пневматическая подвеска, электронная система регулирования высоты положения кузова
TECU Электронный блок управления коробкой передач
TNK-PREP Подготовка для цистерны
TRACTOR Седельный тягач для полуприцепов
TTYPE-R Тип автомобиля, мусороуборочная машина
TTYPE-S Тип автомобиля, подметальная машина
UADR Без адаптации АОБ
VECU Электронный блок управления автомобиля
ZTO1006 Вариант коробки передач, 6-ступенчатая
ZTO1109 Вариант коробки передач, 9-ступенчатая






































































































































Назад к содержимому
