Этапы проверки AdBlue®

См. также:

Этапы проверки MAN AdBlue®

1. Измерения на блоке управления двигателем EDC 7 C32

1.1 Испытания при неработающем двигателе (зажигание ВЫКЛ, блок управления не подключен)

Температура двигателя ≈ 20°C
Блок управления EDC не подключен (!!!), адаптер кабельного жгута подключен.

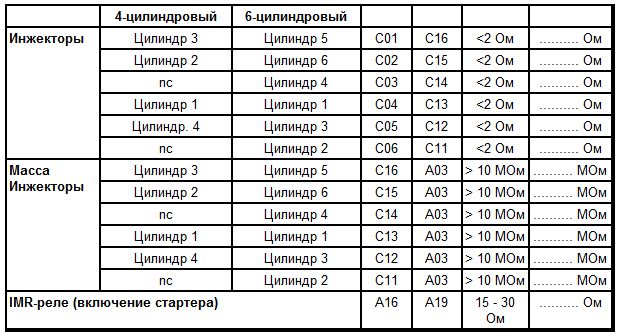

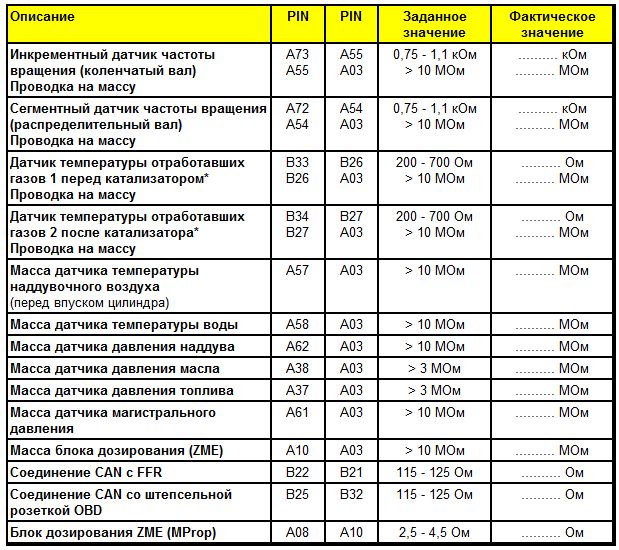

Измерьте мультиметром сопротивление между PIN+ и PIN-.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ЗАМЕРЫ НА ШТЕКЕРНЫХ КОНТАКТАХ БЕЗ СООТВЕТСТВУЮЩИХ ИСПЫТАТЕЛЬНЫХ ЩУПОВ! (Опасность расширения контакта)

* Датчики температуры отработавших газов могут быть подключены как к блоку управления EDC, так также и к блоку управления (A808) системы MAN AdBlue®

1.2 Тесты при неработающем или работающем двигателе и при неподвижном автомобиле

Температура двигателя > 30°C
Адаптер кабельного жгута подключен к блоку управления
Просмотреть регистратор неисправностей на возможность наличия сбоев?

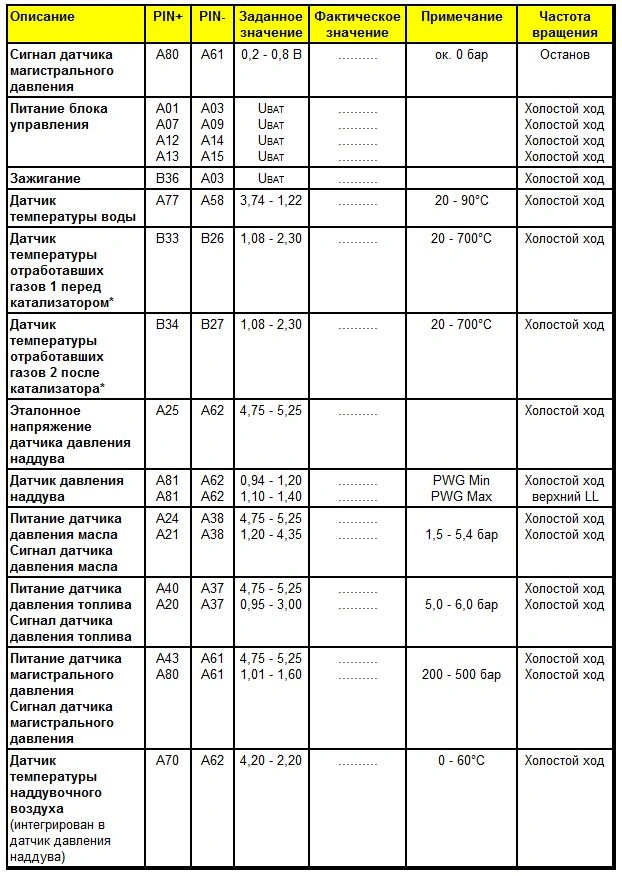

Измерьте мультиметром напряжение между PIN+ и PIN-

1.3 Проверка главного реле

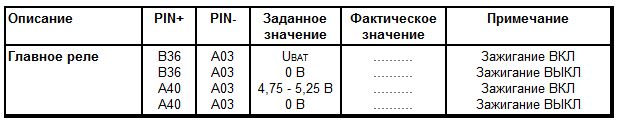

Pin А40 должен переключаться с задержкой от 0,5 до 5 секунд после выключения зажигания на 0 В

1.4 Стирание накопителя неисправностей

После окончания испытаний следует стереть накопитель неисправностей при помощи MAN-cats. После повторного включения зажигания накопитель неисправностей должен быть свободен от сообщений о неполадках, иначе необходимо провести поиск неисправности и устранить ее.

2. Измерения на системе MAN AdBlue®

Адаптер кабельного жгута EDC подключается между блоком управления (A808) кабельным жгутом (только штекер автомобиля B)

2.1 Испытания при неработающем двигателе (зажигание ВЫКЛ, блок управления не подключен)

Температура двигателя ≈ 20°C
Блок управления (A808) не подключен (!!!), адаптер кабельного жгута подключен

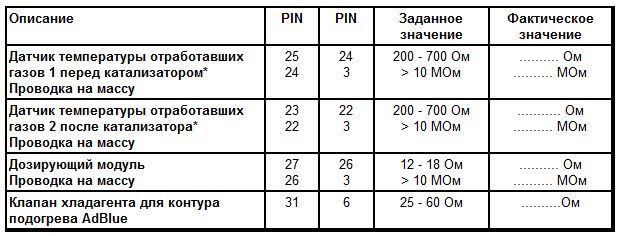

Измерьте мультиметром сопротивление между PIN+ und PIN-.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ЗАМЕРЫ НА ШТЕКЕРНЫХ КОНТАКТАХ БЕЗ СООТВЕТСТВУЮЩИХ ИСПЫТАТЕЛЬНЫХ ЩУПОВ! (Опасность расширения контакта)

2.2 Тесты при неработающем или работающем двигателе и при неподвижном автомобиле

Температура двигателя > 30°C
Адаптер кабельного жгута подключен к блоку управления

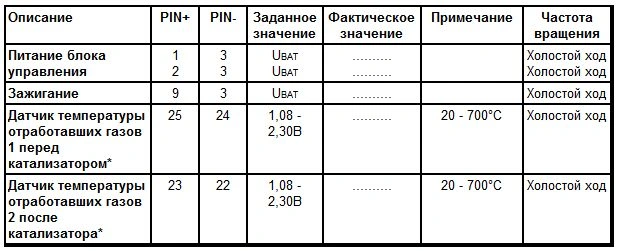

Измерьте мультиметром напряжение между PIN+ und PIN-

2.3 Стирание накопителя неисправностей

После окончания испытаний следует стереть накопитель неисправностей при помощи диагностического сканера. После повторного включения зажигания накопитель неисправностей должен быть свободен от сообщений о неполадках, иначе необходимо провести поиск неисправности и устранить ее.
