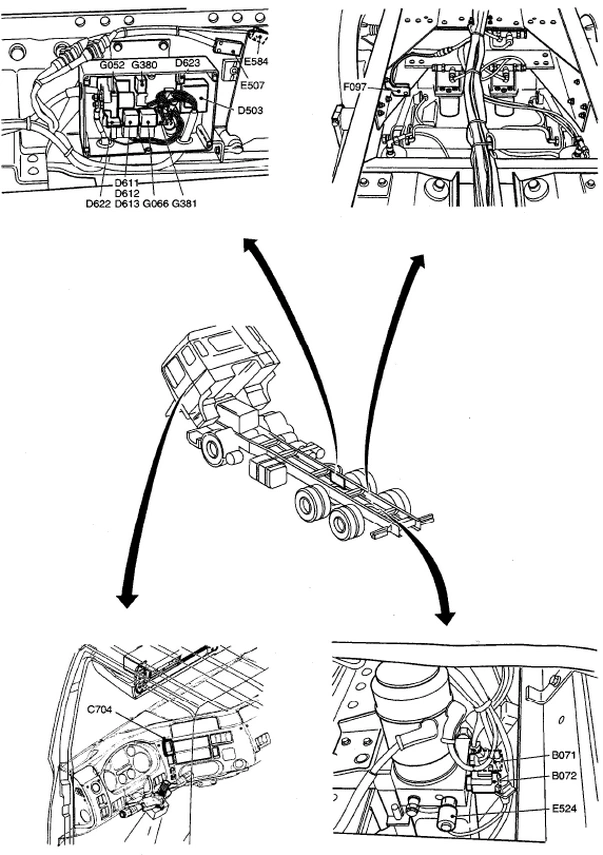

Общее расположение узлов на схемах DAF CF65/75/85
Настоящий основной раздел содержит обзорную информацию об узлах, не включенную в Руководство по эксплуатации отдельных систем.
Расположение узлов конкретной системы показано в соответствующем Руководстве по эксплуатации системы.
В центральной коробке имеется наклейка, на которой показано, какие реле, диоды и предохранители установлены на печатной плате.
основные коды узлов | описание | расположение |

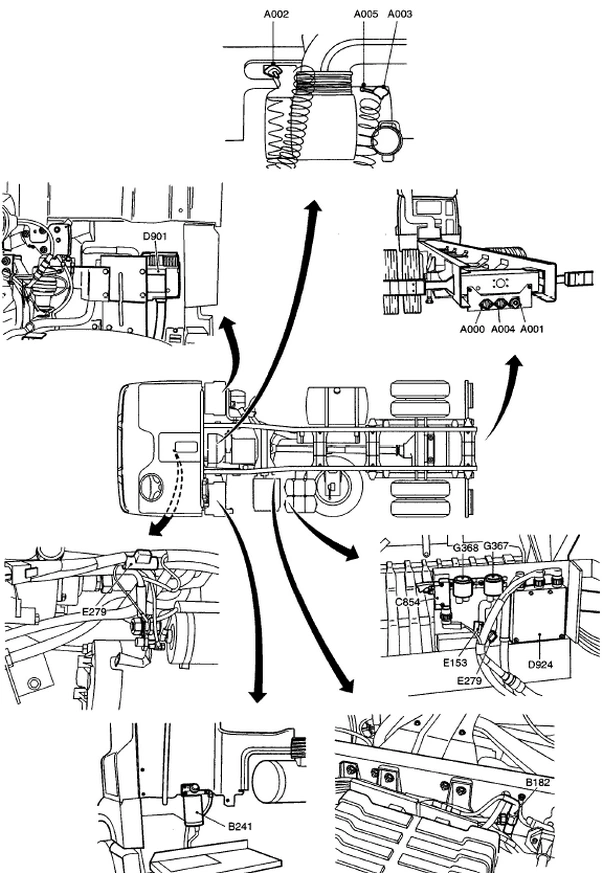

А000 | Розетка прицепа FA (7-штырьковая) | Задний торец рамы |
А001 | Штепсельная розетка, задние противотуманные фонари, фонари заднего хода, прицеп FT (7-штырьковая) | Задний торец кабины |
А002 | Розетка прицепа FT (7-штырьковая) | За кабиной |
А003 | Задние противотуманные фонари, фонари заднего хода, центральное энергопитание прицепа FT (7-штырьковая) | За кабиной |
А004 | Штепсельная розетка, АBS/EBS, прицеп FA (7-штырьковая) | Задний торец рамы |
А005 | Штепсельная розетка, АБС/EBS, прицеп FТ (7-штырьковая) | За кабиной |
А007 | 24-вольтовая розетка (2-штырьковая) | Под панелью радиоаппарата, со стороны водителя |
А021 | Розетка диагностики (16-штырьковая) | Под кронштейном подножки кабины, со стороны пассажира |
А076 | Телефонная розетка | За накладкой панели радиоаппарата |
А510 | Аккумуляторная батарея системы сигнализации | Под упором для ног, со стороны пассажира |
В015 | Блок обогревателя с резистором | Средняя часть панели приборов |
В026 | Разъем аппаратуры СиБи | В консоли крыши, со стороны водителя |
В042 | Нагревательный элемент осушителя воздуха | На блоке APU, под кабиной, со стороны пассажира |
В176 | Зуммер заднего хода | В задней поперечине рамы |
В182 | Нагревательный элемент Thermoline | Вдоль лонжерона, со стороны водителя, рядом с блоком аккумуляторных батарей |
В241 | Датчик нагревательного элемента топливного фильтра/влагоотделителя | За кабиной, со стороны водителя |
В243 | Клапан включения блокировки межколесного дифференциала | В лонжероне рамы, над задним мостом, со стороны водителя |

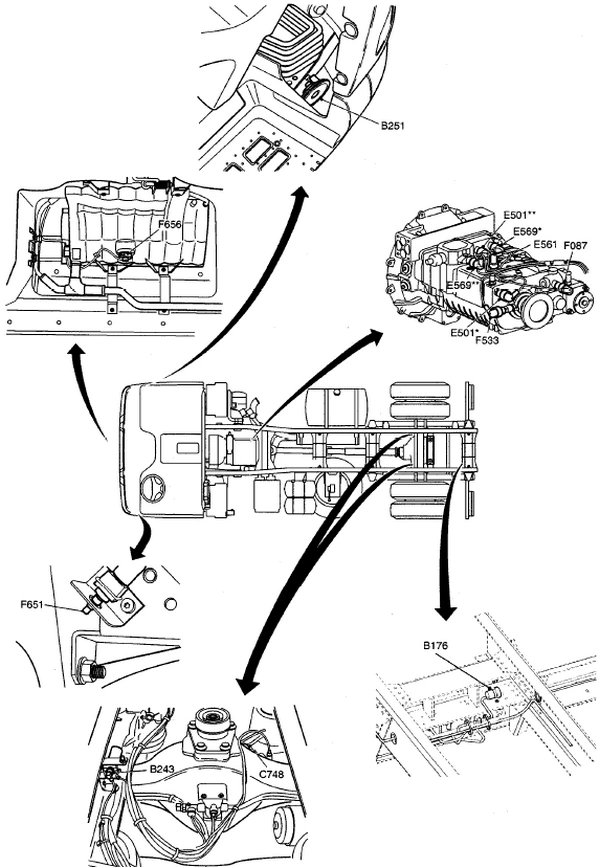

В251 | Зуммер нейтрального положения подъема кабины | Передняя часть подножки со стороны пассажира |
С748 | Выключатель блокировки межколесного дифференциала | В лонжероне рамы, над задним мостом, со стороны пассажира |
С854 | Главный выключатель на раме | В корпусе, лонжерон рамы, со стороны водителя |
D529 | Электронный блок дистанционного управления ECAS | Слева от консоли сидения, со стороны водителя |
D609 | Диод выключателя освещения | На печатном проводнике платы, центральная коробка |
D610 | Диод, дальний свет/ближний свет | На печатном проводнике платы, центральная коробка |
D710 | Диод внутреннего освещения, для предотвращения обратной связи с выключателем со стороны водителя | На печатном проводнике платы, центральная коробка |
D715 | Светодиод системы сигнализации | Нижняя сторона консоли крыши |
D782 | Диод предотвращения обратной связи запирания двери, со стороны водителя | На печатном проводнике платы, центральная коробка |
D783 | Диод внутреннего освещения, со стороны водителя | На печатном проводнике платы, центральная коробка |
D802 | Электронный блок ECAS-2, (6х2) | Передняя часть крепежной пластины, центральная коробка |

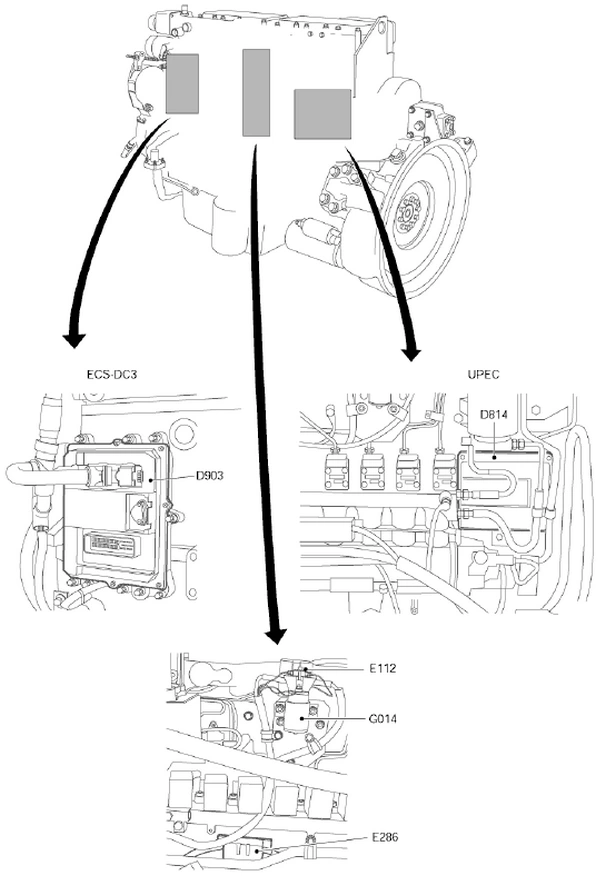

D814 | Электронный блок UPEC | На блоке двигателя, со стороны водителя |
D850 | Электронный блок АBS/ASR, модель D | Передняя часть крепежной пластины, центральная коробка |
D851 | Электронный блок ECAS-3, (4х2) | Передняя часть крепежной пластины, центральная коробка |
D855 | Электронный блок влагоотделителя | Под панелью радиоаппарата панели приборов, со стороны водителя |
D866 | Электронный блок управления автоматической коробкой передач (AGC-A) | На крепежной пластине под печатной платой, центральная коробка |
D871 | Электронный блок обогревателя кабины Airtronic D2 | Перед вещевым отделением, за сидением водителя |
D880 | Электронный блок EBS | Передняя часть крепежной пластины, центральная коробка |
D895 | Электронный блок преобразователя (10А) с энергопитанием памяти радиоаппарата | На крепежной пластине под печатной платой, центральная коробка |
D900 | Электронный блок (VIC-1) | На крепежной пластине под печатной платой, центральная коробка |
D901 | Электронный блок обогревателя кабины Hydronic 10 | За кабиной, со стороны пассажира |
D902 | Электронный блок замедлителя ZF с CAN | На крепежной пластине под печатной платой, центральная коробка |
D903 | Электронный блок ECS-DC3 | На блоке двигателя, со стороны водителя |

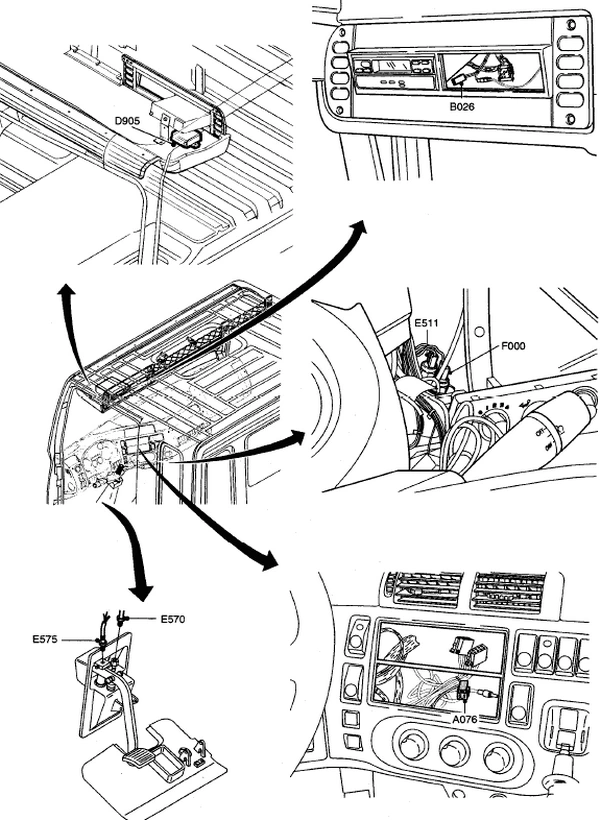

D905 | Электронный блок, центральный замок | Под тахографом, в консоли крыши, со стороны водителя |

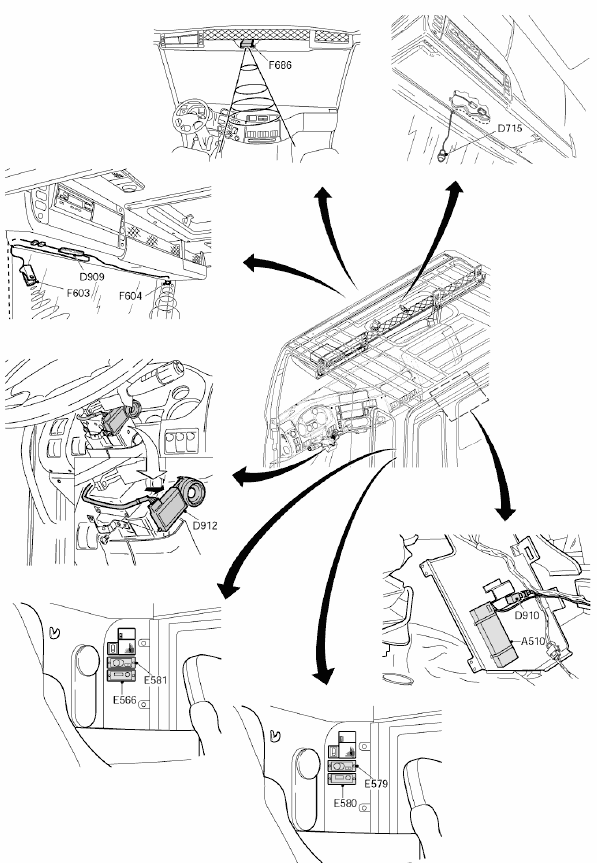

D909 | Электронный блок, система сигнализации, ультразвуковые датчики | В консоли крыши, со стороны водителя |
D910 | Электронный блок, зарядное устройство аккумуляторной батареи | Под упором для ног, со стороны пассажира |
D911 | Электронный блок системы сигнализации (ALS-S) | На крепежной пластине под печатной платой, центральная коробка |
D912 | Электронный блок иммобилайзера | На рулевой колонке, рядом с переключателем зажигания/стартера |
D924 | Электронный блок главного выключателя | Лонжерон рамы, со стороны водителя |

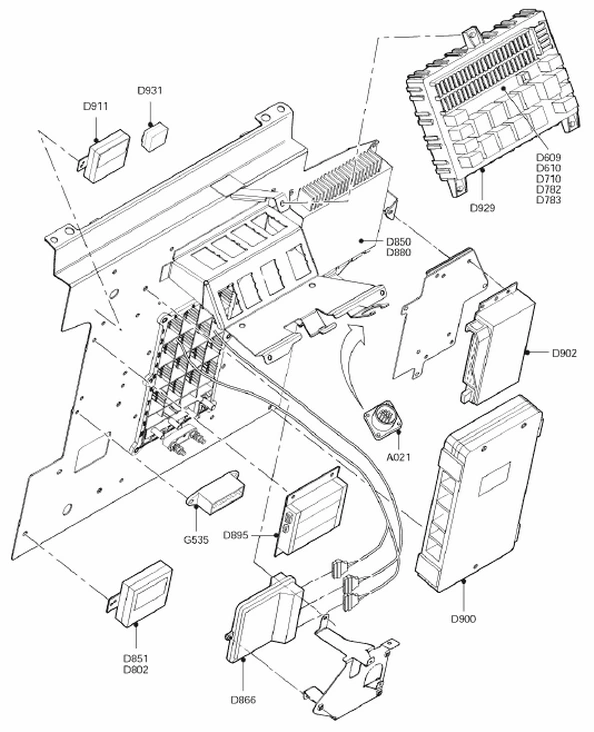

D929 | Центральная печатная плата | Центральная коробка, со стороны пассажира |
D931 | Электронный блок, светодиод | На крепежной пластине под печатной платой, центральная коробка |
E112 | Предохранитель, лампа индикатора свечей накаливания | Над реле свечей накаливания |
E153 | Предохранитель главного выключателя для таймера/останова двигателя/ энергопитания главного выключателя | В электронном блоке главного выключателя (D924) |
E279 | Предохранитель, регулировка напряжения генератора (соединение “S”) | Над реле стартера (если главного выключателя НЕТ) |
E279 | Предохранитель, регулировка напряжения генератора (соединение “S”) | Над реле стартера (если главный выключатель есть) |
E286 | Предохранитель, резерв мощности (для больших токов) (125 А) | У блока двигателя, со стороны водителя |
E501* | Выключатель, фонари заднего хода (без механизма отбора мощности) | КПП, со стороны водителя |
E501** | Выключатель, фонари заднего хода (с механизмом отбора мощности N10) | КПП, со стороны водителя |

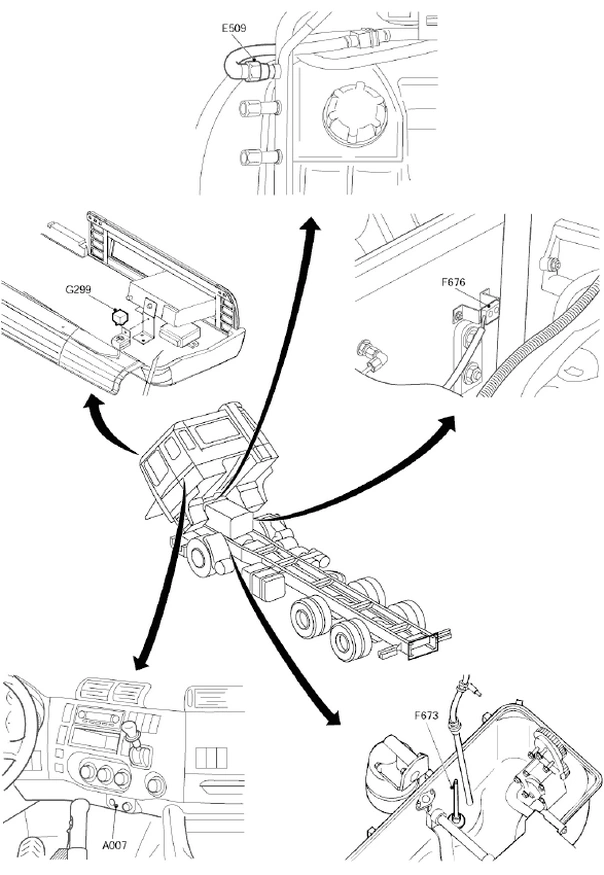

E509 | Выключатель, кондиционер, низкое давление | В трубопроводе испарителя, с внешней стороны кабины, со стороны пассажира |
E511 | Контрольный выключатель, стоп-сигналы | За накладкой панели радиоаппарата |
E561 | Выключатель системы защиты от включения низших передач на высокой скорости | КПП, со стороны водителя |
E564 | Выключатель моторного тормоза | На полу, со стороны водителя |
E566 | Контрольный выключатель термостата обогревателя кабины Eberspacher Airtronic | В задней стенке, со стороны водителя |
E569* | Выключатель нейтрального положения КПП, для правостороннего рулевого управления | КПП, со стороны водителя |
E569** | Выключатель нейтрального положения КПП, для левостороннего рулевого управления | КПП, со стороны водителя |
E570 | Пневматический выключатель, сцепление - механизм отбора мощности N10 | Над педалью сцепления |
E575 | Бесконтактный выключатель, сцепление | Рядом с педалью сцепления, с левой стороны |
E579 | Контрольный выключатель термостата обогревателя кабины Eberspacher Hydronic | В задней стенке, со стороны водителя |
E580 | Контрольный выключатель таймера обогревателя кабины Eberspacher Hydronic | В задней стенке, со стороны водителя |
E581 | Управляющий выключатель таймера обогревателя кабины Eberspacher Airtronic | В задней стенке, со стороны водителя |
F000 | Контрольный выключатель стояночного тормоза | За накладкой панели радиоаппарата |
F087 | Контрольный выключатель механизма отбора мощности коробки передач | КПП, со стороны водителя |
F533 | Датчик скорости (4-штырьковый, 1-ый) | КПП, со стороны водителя |
F603 | Ультразвуковой передатчик | Под консолью крыши, со стороны водителя |
F604 | Ультразвуковой приемник | Под консолью крыши, со стороны пассажира |
F651 | Датчик температуры окружающего воздуха | За бампером, со стороны водителя |
F656 | Датчик уровня охлаждающей жидкости | За расширительным бачком |
F673 | Датчик уровня и температуры масла в двигателе | В поддоне картера двигателя, со стороны водителя |
F676 | Датчик цилиндра подъема кабины | Вдоль цилиндра подъема кабины в лонжероне, со стороны пассажира |
F686 | Радарный датчик системы сигнализации | В консоли крыши, со стороны водителя |
G014 | Реле свечей накаливания | У блока двигателя, со стороны водителя |
G257 | Микро-реле клапана рециркуляции | С правой стороны блока обогревателя |
G258 | Микро-реле клапана рециркуляции | С правой стороны блока обогревателя |
G267 | Микро-реле кондиционера | С правой стороны блока обогревателя |
G279 | Микро-реле кондиционера | С правой стороны блока обогревателя |
G299 | Реле фар-прожекторов на крыше | В консоли крыши, со стороны водителя |
G367 | Реле энергопитания главного выключателя | В электронном блоке главного выключателя (D924) |
G368 | Реле «массы» главного выключателя | В электронном блоке главного выключателя (D924) |
G535 | Распределительный блок CAN | На крепежной пластине под печатной платой, центральная коробка |
