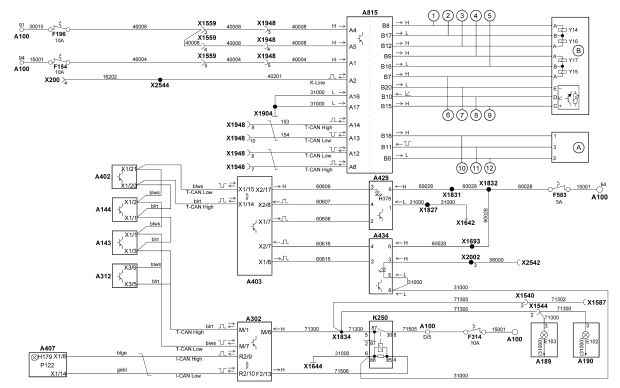

Электросхема AS-Tronic MAN

A100     Центральная электрическая сеть
A143     Блок управления ECAS
A144     Блок управления ретардера
A189     Задний габаритный фонарь слева
A190     Задний габаритный фонарь справа
A302     Центральный процессор 2
A312     Заказной модуль управления
A402     Блок управления EBS
A403     Автомобильный компьютер
A407     Приборная панель
A429     Переключатель на рулевой колонке (Tempomat/коробка передач)
A434     Переключатель диапазона (коробка передач)
A815     Блок управления E14 (на коробке передач)
E102     Фара заднего хода справа
E103     Фара заднего хода слева
F154     Предохранитель коробки передач (клемма 15)
F196     Предохранитель коробки передач (клемма 30)
F314     Предохранитель фар заднего хода, стояночного тормоза, внешнего потребителя
F583     Предохранитель FFR (кл. 15), выключатели/датчики
H179     Контрольная лампа контроля состояния коробки передач
H378     Контрольная лампа FGR/FGB (светодиод)
K250     Реле фар заднего хода
P122     Индикация включенной передачи
X1540   Штекерное соединение — рама I
X1544   Штекерное соединение — рама III
X1559   Штекерное соединение — Двигатель/EDC/коробка передач IV
X1587   Штекерное соединение — соединение штепсельной розетки прицепа 2
X1642   Точка массы кабины позади приборного щитка
X1644   Точка массы кабины рядом с центральной электрической сетью
X1693   Обжимное соединение провода 60028
X1827   Обжимное соединение провода 31000
X1831   Обжимное соединение провода 60028
X1832   Обжимное соединение провода 60028
X1834   Обжимное соединение провода 71300
X1904   Шпилька M6 (коробка MP)
X1948   Штекерное соединение — двигатель/коробка передач (блок MP)
X200     Диагностическая розетка (MAN-cats)
X2002   Штекерное соединение — средняя стойка кузова, переключатель предварительной установки
X2542   Распределитель потенциала 21-контактный провод 58000
X2544   Распределитель потенциала 21-контактный К-провод

blrt     сине-красный
blws    сине-белый
blge    сине-желтый
gebl    желто-синий

A     Датчик частоты вращения
B     Регулятор сцепления

1     Быстрое закрытие сцепления (Y14)
2     Масса электромагнитных клапанов с быстрым открытием (Y14, Y16)
3     Быстрое открытие сцепления (Y16)
4     Медленное открытие сцепления (Y17)
5     Масса электромагнитных клапанов с медленным открытием (Y15, Y17)
6     Медленное закрытие сцепления (Y15)
7     Масса датчика движения
8     Сигнал датчика движения
9     Электропитание датчика перемещения 5 вольт
10   Электропитание датчика частоты вращения
11   Сигнал датчика частоты вращения
12   Масса датчика частоты вращения
