FAW SCR DeNOx 2.2
нейтрализации выхлопных газов дизельных двигателей
(тренинг персонала)
СОДЕРЖАНИЕ
1 Предисловие
2 ЛИНЕЙКА ДИЗЕЛЬНЫХ МОТОРОВ WP12
3 ПРИНЦИПЫ РАБОТЫ SCR-ТЕХНОЛОГИИ
4 УСТРОЙСТВО SCR-СИСТЕМЫ
5 ФУНКЦИОНАЛЬНОЕ УСТРОЙСТВО И ТРЕБОВАНИЯ К УСТАНОВКЕ КОМПОНЕНТОВ
5.1 КАТАЛИТИЧЕСКИЙ КОНВЕРТОР
5.2 БАК МОЧЕВИНЫ
5.3 МОДУЛЬ ПОДАЧИ (SM)
5.4 УСТРОЙСТВО ВПРЫСКА МОЧЕВИНЫ
5.5 ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
6 КОМПОНОВКА СИСТЕМЫ И МАГИСТРАЛИ МОЧЕВИНЫ
6.1 КОМПОНОВКА СИСТЕМЫ
6.2 МАГИСТРАЛИ МОЧЕВИНЫ
7 МОНТАЖ SCR-СИСТЕМЫ НА АВТОМОБИЛЕ
7.1 ПАРАМЕТРЫ ГЛАВНОГО УПРАВЛЯЮЩЕГО МОДУЛЯ – КОНТРОЛЛЕРА EDC17
7.2 ЭЛЕКТРОПРОВОДКА
7.3 ЗАЗЕМЛЕНИЕ
7.4 ОБОРУДОВАНИЕ АВТОМОБИЛЯ
8 РАЗНОЕ
8.1 СИСТЕМА РАЗМОРАЖИВАНИЯ
8.2 ФУНКЦИЯ OBD
ПРИЛОЖЕНИЯ
ПРИЛОЖЕНИЕ 1. НАСТРАИВАЕМЫЕ ПАРАМЕТРЫ
ПРИЛОЖЕНИЕ 2. СОСТАВ СИСТЕМЫ
Потребление энергии и связанные с автомобилями выбросы год от года увеличиваются и наносят все больший ущерб окружающей среде. Именно поэтому повсеместно принимаются меры, вводятся законы и ограничения с целью экономить энергию, сокращать выбросы, развивать новые энергосберегающие технологии моторостроения. Передовые технологи контроля выбросов позволяют эффективно сокращать энергопотребление и, соответственно, городское загрязнение. Дизельные моторы отличаются высокой мощностью и низким потреблением топлива, поэтому они широко используются как при перевозке пассажиров, так и грузов, но окислы азота NOx, которые в случае дизельных двигателей составляют существенную часть выбросов, не допускают столь же эффективной обработки как в случае бензиновых двигателей (технология 3-ступенчатого каталитического конвертора), так что разработка и внедрение эффективной технологии обработки выхлопов дизельных двигателей являются ключевыми для выживания и развития моторов внутреннего сгорания.
Технология SCR (Selective Catalytic Reduction – Избирательная Каталитическая Нейтрализация) имеет важные преимущества: высокий коэффициент полезного использования топлива и устойчивость к воздействию диоксида серы. Она получила широкое распространение в Европе и других развитых странах в качестве эффективного способа контроля выхлопных газов дизельных автомобилей. Именно технология SCR составит базу перехода к стандарту Евро 4 и дальше.
В настоящем руководстве дизельный двигатель WP12, оснащенный системой
DeNOx 2.2, рассматриваются как пример, который должен позволить специалистам,
осуществляющим техническую поддержку и эксплуатацию, познакомиться с электронно-контролируемой системой SCR дизельных двигателей и таким образом – повысить свою квалификацию. В тексте используются технические данные и других производителей
(известных в машиностроении) с целью предоставить читателям как можно больше материала для понимания того, как работает технология SCR. Соответствующие разделы не претендуют на полноту изложения материала и должны рассматривать как
дополнительные ссылки. Основу материала составляет описание принципа работы, состав системы, требования по установке и др. аспекты технологии SCR.

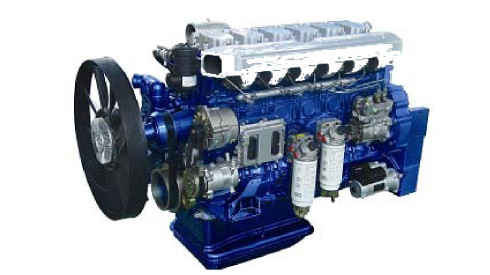

Общий вид дизельного двигателя WP12
Принципы работы SCR-технологии
Технология SCR используется достаточно широко и применяется, главным образом, для устранения окислов азота NOx из выхлопных газов. Чтобы эффективно преобразовывать NOx в азот при относительно низких температурах в систему SCR должен входить подходящий восстановитель и катализатор. Для восстановления NOx в азот можно использовать либо аммиак, либо мочевину. Аммиак представляет собой одно из наиболее ядовитых химических соединений, так что использование его здесь нежелательно, но возможно использование реагента, который мог бы высвободить аммиак в нужный момент и в нужных количествах. В качестве такого реагента обычно применяют мочевину, которая нетоксична, не имеет выраженного вкуса и обладает другими полезными свойствaми. Схема функционального взаимодействия блока управления двигателем EDC17 и SCR-модуля DeNOx 2.2 показана ниже.

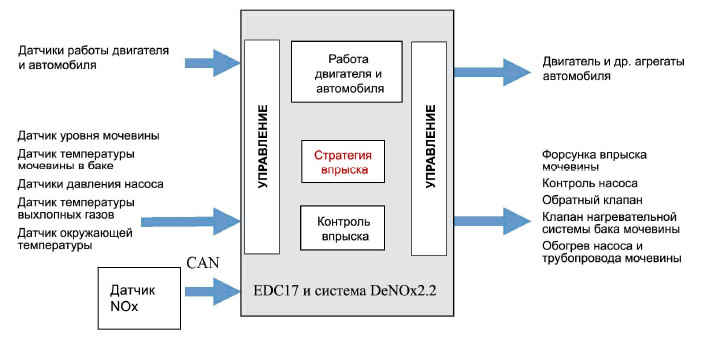

Принципиальная схема работы EDC17 и DeNOx 2.2
Принцип работы SCR-технологии состоит в следующем: выхлопные газы направляются турбонагнетателем в выпускной тракт, согласованным образом в выпуском тракте через специальную форсунку распыляются порции раствора мочевины, капельки мочевины нагреваются выхлопными газами и входят в реакции гидролиза и пиролиза с выходом аммиака NH3, и уже высвободившийся NH3
избирательным образом на специальном катализаторе восстанавливает NOx к азоту N2, уравнения реакции приведены ниже. Иногда, дополнительные каталитические решетки устанавливаются за SCR катализатором, обеспечивающим переход аммиака в чистый азот, с целью избежать утечек аммиака, которые могли бы составить вторичное загрязнение.

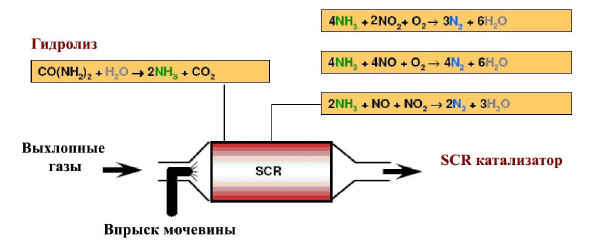

Принципиальная схема SCR-технологии
Устройство SCR-системы
SCR-система состоит из каталитического конвертора (SCR-глушитель), магистрали доставки мочевины (Модуль Подачи SM), устройства дозированного впрыска мочевины (Дозировочный Модуль DM), бака для мочевины, контроллера модуля подачи DCU (Dosing Control Unit), соответствующих трубопроводов и проводов. Схематически система изображена ниже.

Принципиальная SCR-схема
WP использует второе поколение системы DeNOx, производства BOSCH – систему DeNOx 2.2, которая не использует сжатый воздух в качестве одного из основных компонентов. Описание системы DeNOx 2.2 приводится ниже.
Система DeNOx состоит из двух частей: Модуль Подачи (SM) и Дозировочный Модуль (DM). Контроллер DCU модуля подачи интегрирован в ECU (Electronic Control Unit – основной контроллер двигателя), так что работа насоса подачи мочевины и связанных с ним устройств, контролируется управляющими сигналы из ECU. Модуль подачи (SM) включает в себя насос, клапан, фильтрующий элемент, датчик давления, которые заключены в общую оболочку, безопасную для окружающей среды.
Дозирующий модуль (DM) включает в себя PWM-управляемый дозирующий клапан-форсунку (PWM – Pulse Width Modulation), расположенный на входе в SCR-катализатор. Контроллер, взаимодействуя с ECU, получает текущие параметры работы двигателя, использует полученные сигналы о температуре на катализаторе и др., вычисляет объем мочевины для впрыска и контролирует работу форсунки, осуществляющей впрыск соответствующего объема в выхлопной тракт. Форсунка (модуль DM) установлена в выхлопном тракте, ее рабочая температура поддерживается охлаждающей жидкостью двигателя автомобиля. Назначение форсунки – отмерить и распылить в выхлопном тракте мочевину согласно команде контроллера. При контакте с высоко нагретыми выхлопными газами в выхлопном тракте мочевина разлагается на аммиак и воду, перемешивается с выхлопными газами и попадает в SCR-конвертор. В каталитическом конверторе NH3 взаимодействует с NOx с образованием азота и воды, которые выбрасываются в атмосферу. Компоновка и общий вид системы DeNOx 2.2 представлены ниже.

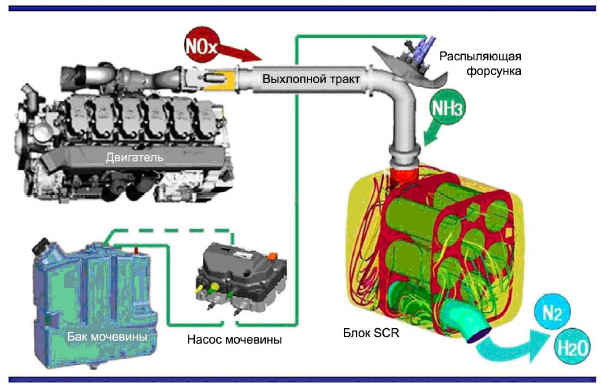

Основные компоненты SCR-системы
Функциональное устройство и требования к установке компонентов
Каталитический конвертор
Основное назначение каталитического конвертора – обеспечить катализ реакции восстановления окислов азота NOx, не допустить утечек аммиака и уменьшить шум, исходящий от двигателя, так что устройство одновременно является SCR катализатором и глушителем двигателя. Оно включает в себя 6 основных частей: оболочку, магистраль глушителя, внутреннюю перегородку, демпферы, несущую конструкцию катализатора и собственно катализатор. Внешняя оболочка служит физической границей потока выхлопных газов, ее форма и структурное устройство должны учитывать требования аэродинамики – с одной стороны, а с другой – обеспечивать каталитической системе наиболее полную очищающую способность; магистраль глушителя включает в себя входной и выходной трубопроводы выхлопных газов, при этом собственно эффект глушения достигается перемешиванием выхлопных газов. Внутренняя перегородка служит опорой для несущей конструкции катализатора, с одной стороны, и перегородкой для выхлопных газов – с другой; демпферы поглощают ударные нагрузки, несущая конструкция обеспечивает равномерное распределение катализатора в объеме конвертора, катализатор является центральным компонентом SCR-системы. Реагенты NH3 и NOx достигают каталитической поверхности вместе с потоком газов, активируются катализатором и разлагаются на азот N2 и воду H2O, таким образом, происходит сокращение окислов азота NOx в составе выбросов.
Рисунки ниже описывают внешнее устройство заключенного в оболочку из нержавеющей стали SCR-глушителя применительно к случаю дизельного двигателя WP12. Контейнер из нержавеющей стали содержит внутри себя SCR-катализатор и систему глушителя; теплоизоляционный материал проложен вдоль нижней панели контейнера: рабочая температура здесь может достигать 200°C. Магистраль с фланцем – впускная, а другая магистраль, простая – выпускная. Монтажные отверстия для температурных датчиков имеются как перед входом в каталитическую систему, так и после нее, но система DeNOx 2.2 предусматривает установку только одного температурного датчика – перед катализатором.

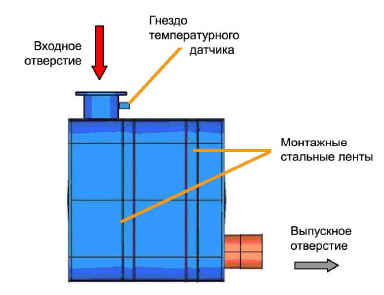

Внутреннее устройство SCR-блока дизельного двигателя WP12

Внешний вид SCR-блока дизельного двигателя WP12
Требования к установке
(1) SCR-глушитель дизельного двигателя WP12 представляет собой контейнерного типа каталитический конвертор с размерами (Д x Ш x В) 630x519x600, он устанавливается на готовый автомобиль на место традиционного глушителя и крепится стальными монтажными лентами.
Блок должен быть надежно зафиксирован в правильном положении – неправильная установка может привести к повреждению поверхностной термоизоляции или не обеспечить надежной фиксации.
(2) Требуется использовать эластичные амортизаторы в местах крепления каталитического конвертора к раме автомобиля – с целью избежать жестких вибраций, которые могут повредить внутреннее керамическое наполнение катализатора.
(3) Каталитический конвертор - существенно тяжелее по сравнению с обычным глушителем, так что производитель автомобиля должен проверить существующую систему крепления на прочность и, в случае необходимости, изменить конструкцию.
(4) Течение химической реакции внутри катализатора зависит от температуры (минимальное значение 180°C), поэтому каталитический конвертор должен устанавливаться максимально близко от мотора, а выхлопная магистраль – по возможности, должна быть теплоизолирована. Поскольку термоизоляция выпускного коллектора существенно улучшает восстановление окислов NOx, мы
настоятельно рекомендуем проводить ее применительно к общественному транспорту.
(5) Выхлопная магистраль на 200мм вверх от точки впрыска мочевины и вниз - до входа в конвертор должна быть изготовлена из нержавейки класса 304 или 439, поскольку в условиях высокой температуры мочевина является агрессивным корродирующим агентом.
(6) Виброгасящая муфта должна устанавливаться в выхлопной магистрали на участке турбокомпрессор – каталитический конвертор с целью защитить каталитическое наполнение от вибраций двигателя.
(7) Максимальное давление выхлопных газов на выходе из турбины даже при максимальной нагрузке на двигатель не должно превышать 20кПа.
Бак мочевины
В нормальных условиях, при сжигание100л топлива требует использования 5л раствора мочевины; так что объем бака для мочевины должен составлять 7-10% от объема топливного бака.
Бак для раствора мочевины изготавливается из пластика, имеет собственный вес порядка 3кг и размеры 550х450x200, оснащен интегрированной системой подогрева, см. ниже. Мониторинг состояния бака обеспечивают датчик уровня жидкости и датчик
температуры жидкости; подогрев осуществляется с использованием охлаждающей жидкости автомобильного двигателя и имеет своей целью – не допустить замерзания раствора мочевины в баке. Вентиляционный клапан обеспечивает баланс давления внутри бака и – окружающей его атмосферы. Бак оснащен фильтром грубой очистки, который защищает систему впрыска от попадания частиц размером больше 0.1мм.
Бак не имеет отверстия для слива отстоя. Заправочная жидкость должна соответствовать Европейскому стандарту DIN 70 070, при этом крышка бака должна отличаться по размеру от крышки топливного бака с тем, чтобы предупредить возможную заправку ненадлежащей жидкостью “по ошибке”.

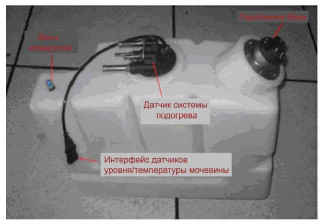

Принципиальная схема бака мочевины

Система управления

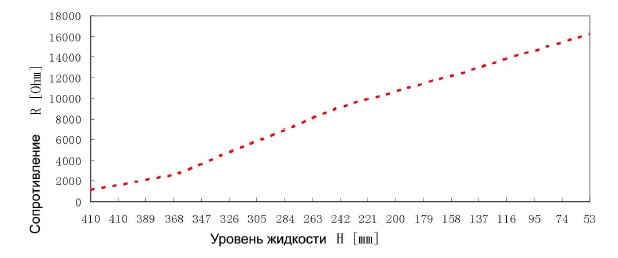

Значение сопротивления при различных уровнях жидкости
Модуль подачи (SM)
Диапазон рабочих температур модуля подачи мочевины в системе DeNOx 2.2 – от -40 до +80°C, вес – около 3кг, класс защиты – IP67, 69K.

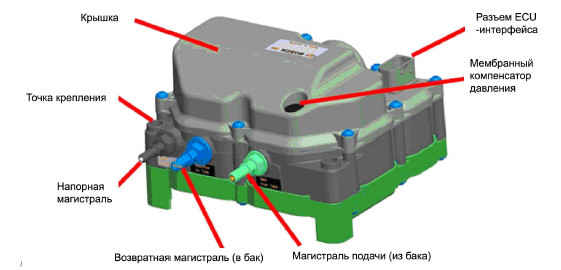

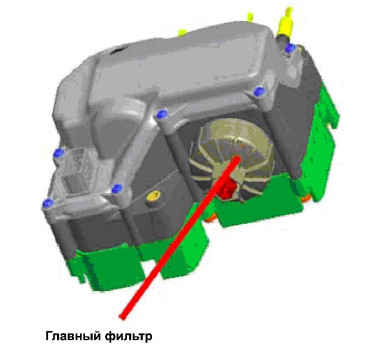

Внешний вид насосного блока
Контроль за расходом раствора мочевины осуществляется через дозирующий клапан: поток можно регулировать, изменяя рабочие интервалы клапана Рисунок ниже наглядно иллюстрирует принцип работы системы. Через «t on» на рисунке обозначен интервал работы клапана (клапан открыт), в то время как “T” – его полный операционный цикл. Система DeNOx 2.2 осуществляет контроль впрыска мочевины, изменяя рабочий интервал дозирующего клапана, и регулирует поток раствора мочевины – поддерживая
на заданных уровнях рабочую частоту, напряжение в катушке клапана, давление раствора и давление впрыска на форсунке, при этом открытие/закрытие дозирующего клапана контролируются импульсными сигналами.

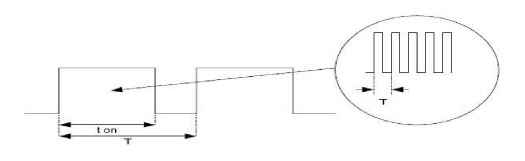

Принцип работы дозирующего клапана
Блок подачи мочевины включает в себя насос, фильтр, нагреватель, три магистрали мочевины, интерфейс взаимодействия с ECU (основной контроллер работы двигателя). Жидкостные магистрали включают: всасывающую магистраль подачи мочевины из бака и напорную магистраль на форсунку;
ECU-интерфейс включает в себя силовую магистраль от автомобильных аккумуляторов, pin температурного контроля магистрали и др. Производительность блока – до 20кг раствора мочевины в час, рабочее давление – 5Атм, допустимая температура раствора мочевины - от -5 до +70°С.
При повороте ключа в замке зажигания насос мочевины может издать короткий звук: при запуске двигателя в напорной магистрали устанавливается давление на уровне 5Атм, при этом система оказывается готовой к впрыску мочевины. Если температура выхлопных газов превышает 200°С, форсунка получает команду на впрыск. При выключении замка зажигания насос автоматически переходит
в реверсный режим и в течение 30 секунд высасывает остатки мочевины из напорной магистрали и перебрасывает их в бак – с целью избежать кристаллизации мочевины и возможное закупоривание напорной магистрали. Поэтому силовая магистраль насоса
мочевины не должна контролироваться замком зажигания, и рекомендуется прямое соединение насоса с полюсами блока аккумуляторных батарей. Блок подачи мочевины контролирует работу внутреннего нагревателя и нагревателя фильтра, так что в случае необходимости они включаются автоматически, чтобы не допустить замерзания мочевины.

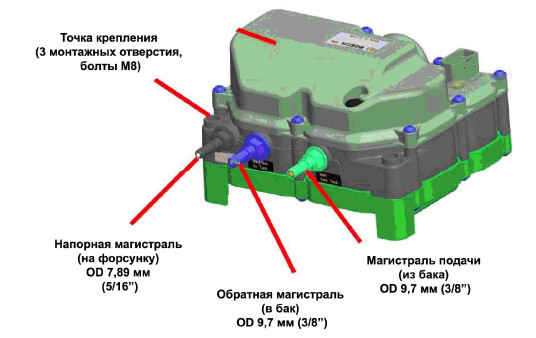

Внешнее соединение подачи мочевины

Диаметры магистралей блока подачи мочевины
Устройство впрыска мочевины
Принципиальное устройство
Устройство впрыска мочевины (Дозирующий Модуль DМ) или – форсунка впрыска мочевины – изображено на Рис. 16. Его назначение – под контролем DCU в требуемых объемах распылять мочевину в выхлопную магистраль. Тело форсунки состоит из электромагнитного клапана, который окружен потоком охлаждающей жидкости (в действительности – нагревающей), кончик – представляет собой инжектор, сбоку расположен электрический интерфейс, внешняя часть закрыта кожухом. Рабочая температура операции впрыска от -40 до +80°C, вес устройства – около 0.25кг.
Мочевина агрессивно корродирует изделия из обычной стали, поэтому часть выхлопной магистрали на 200мм до точки впрыска мочевины и входа в каталитический коннектор должна быть изготовлена из нержавеющей стали.
Продолжение и полное описание в
