Диагностика двигателей DL06, DL08, DV11

Диагностика двигателя может быть проведена с помощью диагностического сканера или путем проверки кодов неисправностей, отображаемых на панели приборов мигающей контрольной лампой с
изображением двигателя.
Мы рекомендуем использовать диагностическую сканер, поскольку он обеспечивает быструю и точную проверку.

Порядок диагностики
a) Поверните главный выключатель аккумуляторной батареи в положение «ON».
b) Ключ зажигания - в положении «ON».
c) Двигатель не работает.
d) Нажмите кнопку диагностики двигателя. (Удерживать 2 сек).
e) На панели приборов начнет мигать контрольная лампа с изображением двигателя.
f) Проверьте коды неисправностей, затем поверните ключ зажигания в положение «OFF».

Отображение кода неисправности
На примерах, приведенных ниже, показано, как отображаются коды неисправностей с
помощью индикаторной лампы двигателя.

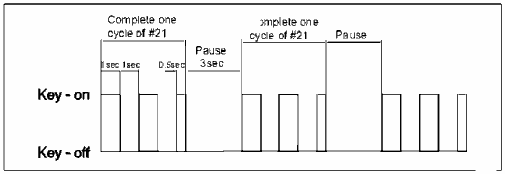

Пример: один код неисправности 21

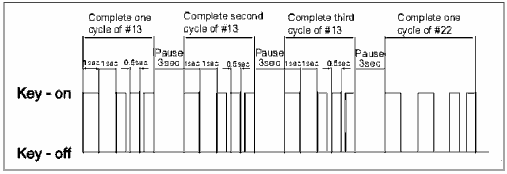

Пример отображения двух кодов неисправности 13 и 22

a. Когда кнопка диагностики двигателя включена, следите за контрольной лампой двигателя.
b. Контрольная лампа двигателя мигает, отображая первую цифру кода неисправности, затем пауза, а потом начнет снова мигать, показывая вторую цифру кода неисправности. Например, если код неисправности «21», индикаторная лампа двигателя мигнет дважды (первая цифра «2»), затем пауза - 1 сек, затем мигнет снова (вторая цифра «1»). Цикл повторится, чтобы более ясно отобразить код неисправности.
c. Если необходимо отобразить два кода неисправности или более, первый код отображается 3 раза, следующий код начинает отображаться после 3-х секундной паузы. Как указано выше, каждый код неисправности повторяется 3 раза.
d. Ниже приведен пример отображения кодов неисправностей в случае, если неисправности №13 и № 22 были обнаружены одновременно.
— Двигатель заглушить, а ключ зажигания - в положении ON
— Лампа мигает один раз, затем через 1 секунду мигает 3 раза, и вся последовательность повторяется 3 раза:
отображение кода неисправности 13 завершено.
— Лампа мигает дважды, затем через 1 сек. мигает дважды, и вся последовательность повторяется 3 раза:
отображение кода неисправности 22 завершено.
— После завершения одного цикла следует пауза 3 секунды.
— Код неисправности повторяется, пока не завершится процесс проверки.

Удаление кода неисправности
Коды неисправности, хранящиеся в памяти электронного модуля управления (ЕСМ), можно легко удалить с помощью сканера.
История устраненных кодов неисправностей удаляются автоматически из памяти ECU через 5 дней.
Стирание устраненных кодов неисправностей из памяти ECU можно произвести вручную, 5 раз включив и выключив зажигание. Не используйте постоянно данный способ, так как это повлияет на время поиска
неисправностей в сервисном центре с использованием сканера. Необходимо будет воспроизводить условия возникновения неисправностей в реальных условиях работы двигателя при движении ТС.

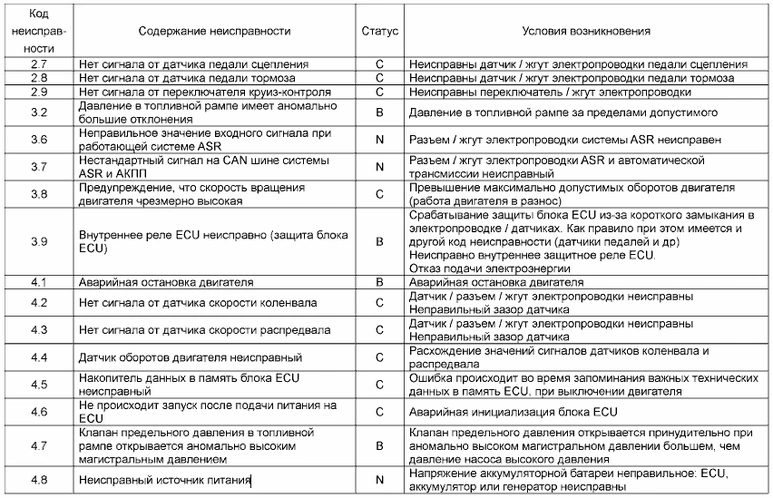

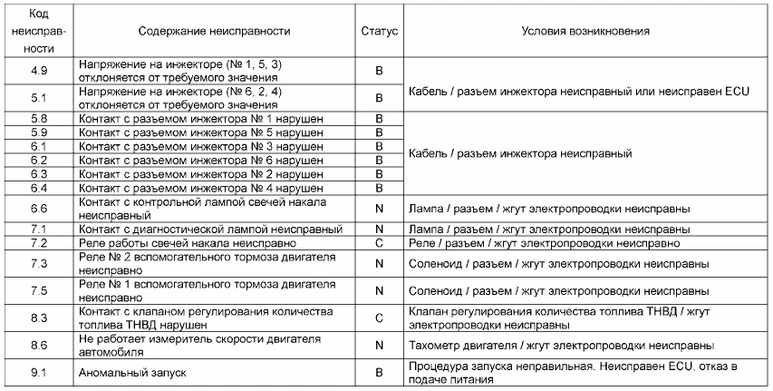

Таблица кодов неисправностей







* Статус неисправности
  • N: Нет нарушения эксплуатационных характеристик и работы двигателя.
  • С: Требуется проверка после работы (нет необходимости в аварийной проверке).
  • В: Требуется проверка и принятие мер после работы на малой скорости во время события.
