MAN Описание SPN/обзор AdBlue Bosch DeNOx 6-HD
(мастерская)
Автомобили: все автомобили с установкой AdBlue Bosch DeNOx 6-HD
Объект(ы) работ: установка AdBlue Bosch DeNOx 6-HD (ASM2020, EDC17RY, EDC17SCR)
Проблема/описание ошибки

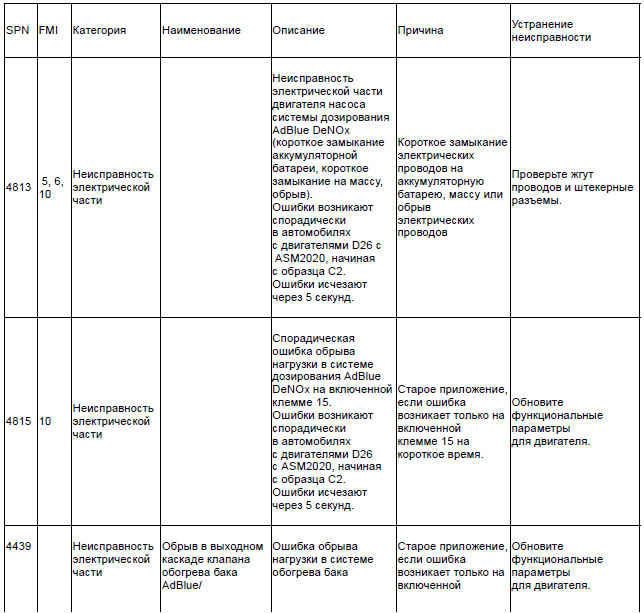

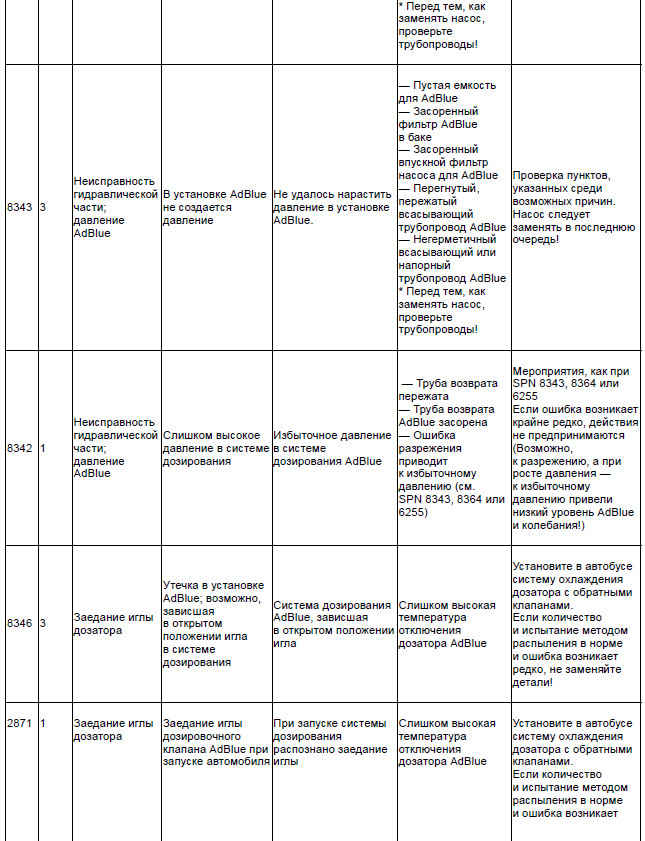

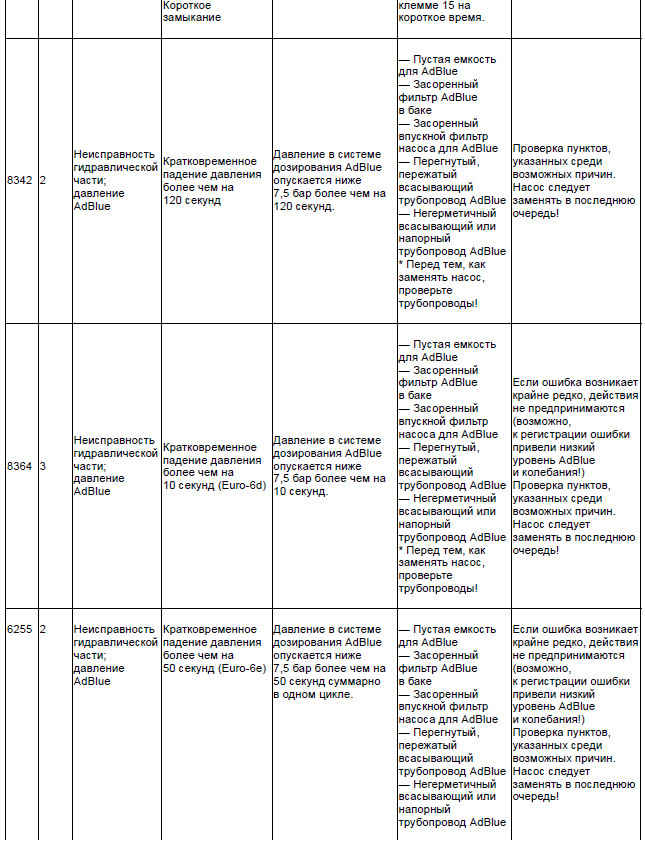

Актуальный обзор ошибок DeNOx и способов их устранения для улучшения диагностики системы.

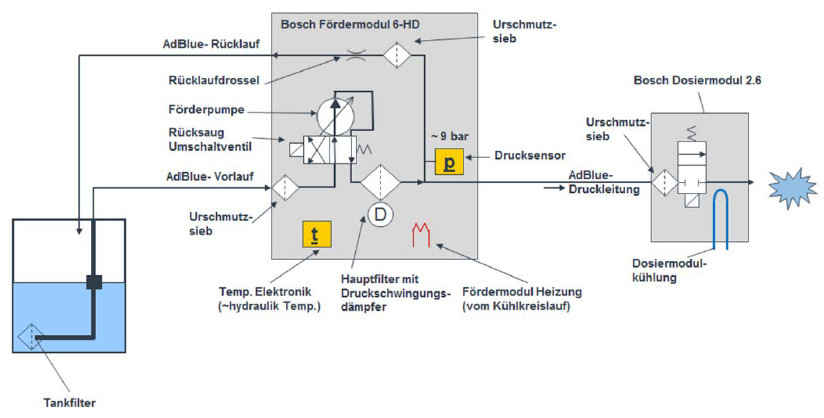

Схема системы/монтажная схема системы дозирования AdBlue DeNOx 6-HD
Функция системы в режиме дозирования
• Модуль подачи закачивает AdBlue через фильтр емкости и первичный сеточный фильтр и при работе поддерживает давление AdBlue в трубопроводе, ведущем к дозатору, на уровне прибл. 9 бар. Через перепускной дроссель небольшое количество раствора постоянно стекает обратно в емкость. Главный фильтр защищает дозатор от грязи.
• Переключающий клапан обратного всасывания обеспечивает опорожнение модуля подачи, дозатора, напорной и всасывающей линии, а также трубы возврата при отключении системы.
• Правильный объем дозирования отмеряется за счет тактирования дозировочного клапана.
• При работе двигателя внутреннего сгорания дозировочный клапан должен всегда снабжаться охлаждающей жидкостью во избежание его перегрева.
Функция опорожнения системы
• Для обеспечения защиты от замерзания систему DeNOx необходимо опорожнить после эксплуатации.
• При этом включается переключающий клапан обратного всасывания и главный насос подает оставшуюся в системе среду обратно в емкость для AdBlue.
• Открывается дозировочный клапан, чтобы обеспечить опорожнение напорного трубопровода.
• Через дозировочный клапан и трубу возврата AdBlue всасывается воздух.
• В фильтре AdBlue могут оставаться пузырьки воздуха.
