Алектронная тормозная система EBS автобусов MAN
(тренинг персонала)
В рамках MAN BrakeMatic управляет электронной тормозной системой EBS своими подфункциями ABS и ASR так, чтобы в случае срабатывания ABS на каждом колесном тормозе могло регулироваться максимальное передаваемое тормозное усилие. Величина тормозной силы на отдельных колесных тормозах зависит от коэффициента трения грунта. В автобусах устанавливается 2
системы EBS, одна Knorr EBS 2.3 и Wabco EBS 2.

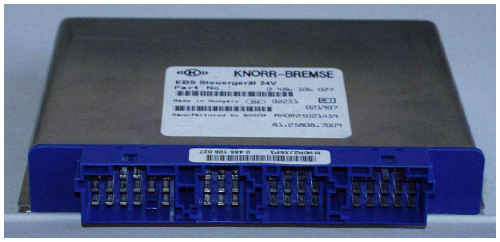

БУ Knorr EBS 2.3
Расположение БУ
Пример: автобус с Multiplex
Штекер X 1

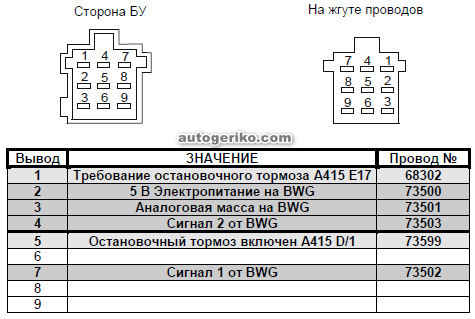

Штекер X 2

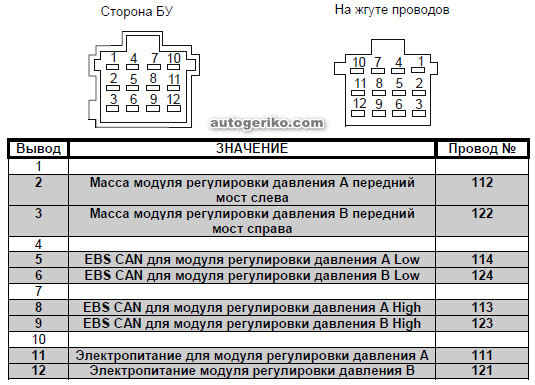

Штекер X 3

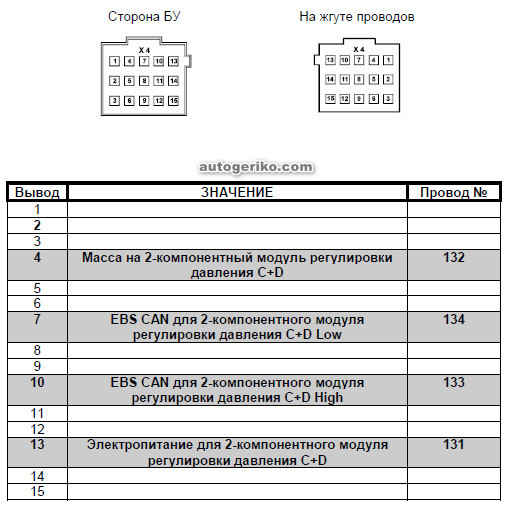

Штекер X 4

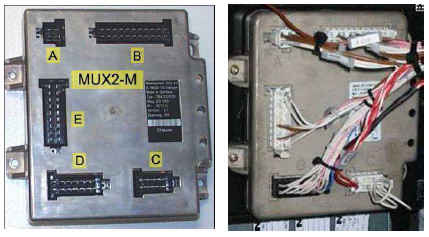

Мультиплексорные узлы

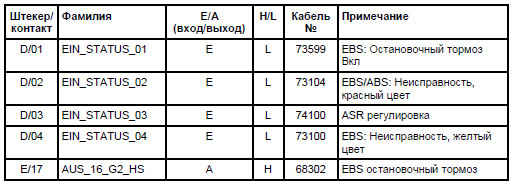

EBS соединения на Multiplex
A413 Узловые точки БУ
A415 Узлы, потолок спереди
A423 узлы, центральная часть автобуса

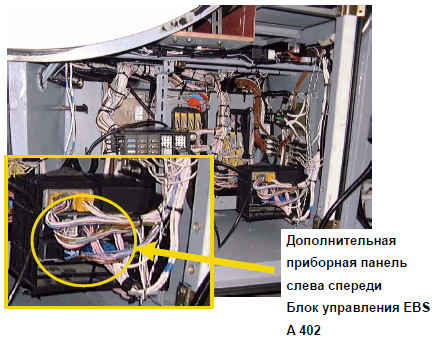

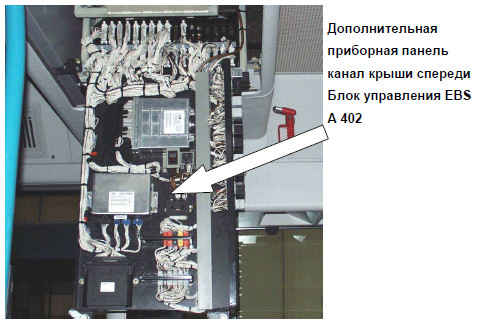

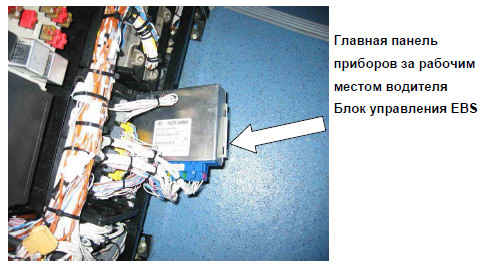

Места установки
EBS БУ рейсовый автобус NES
EBS БУ рейсовый автобус TEPS

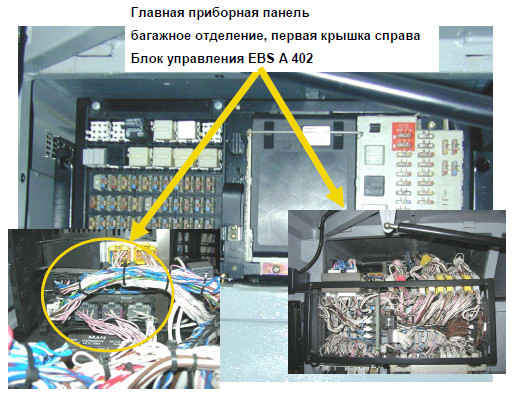

EBS БУ в туристическом автобусе

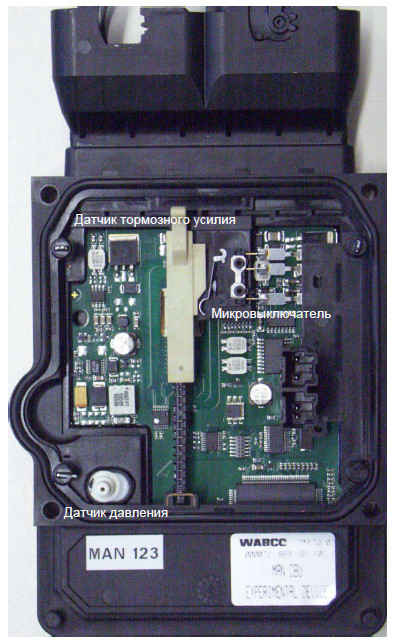

Блок управления Wabco EBS 2
Расположение блока управления EBS 2 Wabco

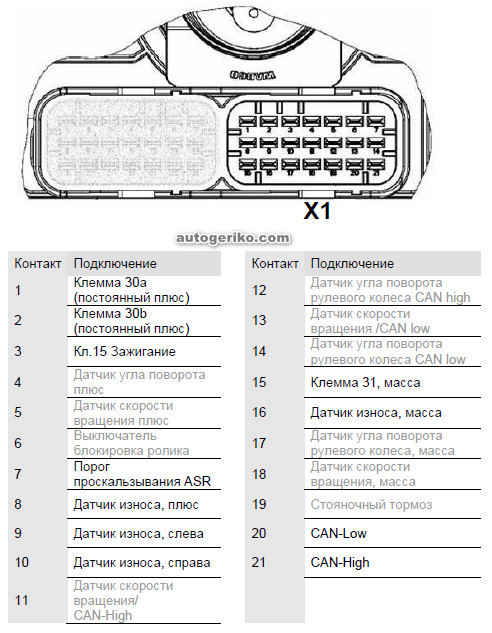

Электрический разъем Х1

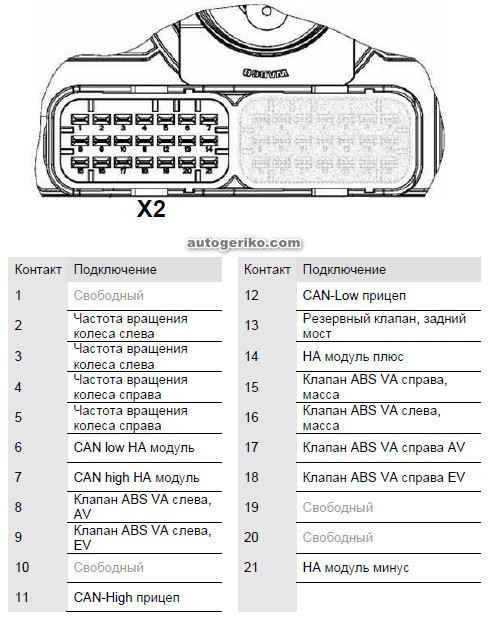

Электрический разъем Х2

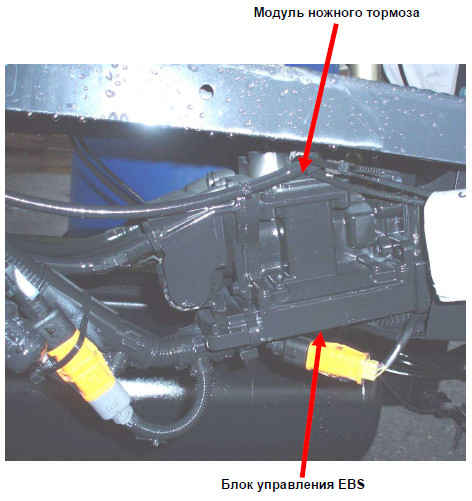

Расположение EBS Wabco 2
