Описание инсталяции тормозной системы прицепа HALDEX
EB+ Поколение 2

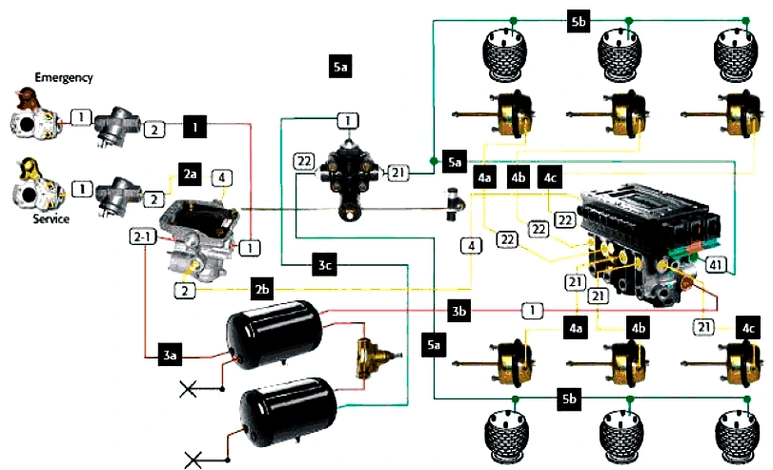

Система 2М, "по сторонам", трех-осный полуприцеп, 2х контурная тормозная система, с тормозными камерами.
- 1 Трубопровод питания
- 2а Сервисный трубопровод
- 2з Сервисный трубопровод
- За Трубопровод рессивера
- Зв Трубопровод рессивера
- 3с Трубопровод рессивера
- 4а Тормозной тр.
- 4с Тормозной тр.
- 5а Труб. подвески
- 5b Труб. подушек

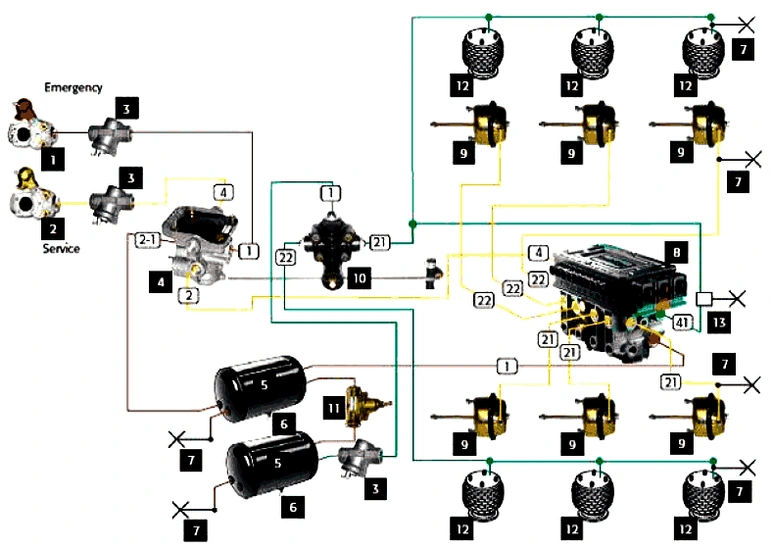

С конфигурацией системы 2М, "по сторонам" с REV и с тормозными камерами.
- 1 Головка линии питания
- 2 Головка линии управления
- 3 Магистральный фильтр
- 4 Воздухораспределитель ( R.E.V )
- 5 Ресивер
- 6 Дренажный клапан
- 7 Тестовый выход
- 8 Блок ЕВ+
- 9 Тормозные камеры
- 10 Кран уровня пола
- 11 Защитный клапан давления
- 12 Подушки пневмо - подвески
- 13 Тестовый выход

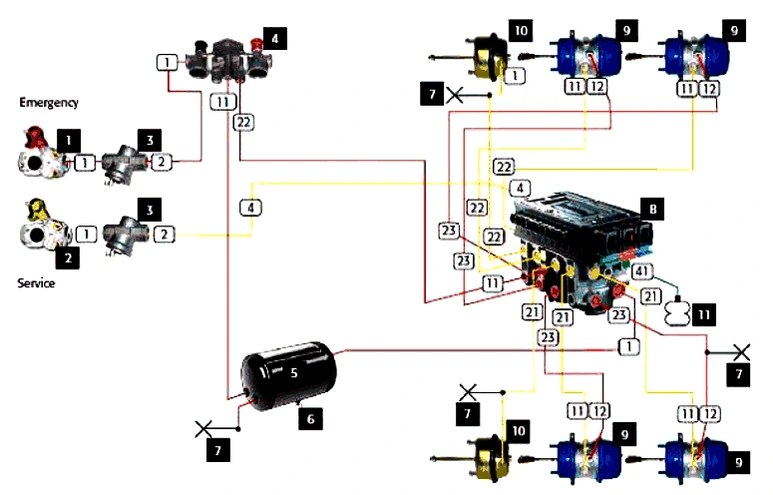

2М, "По сторонам", с парковочно-растормаживающим краном.
- 1 Головка линии питания
- 2 Головка линии управления
- 3 Магистральный фильтр
- 4 Парковочно - растормаживающий кран
- 5 Ресивер
- 6 Дренажный клапан
- 7 Тестовый выход
- 3 Блок ЕВ+
- 9 Энерго аккумуляторы
- 10 Тормозные камеоы
- 11 Подушки пневмоподвески

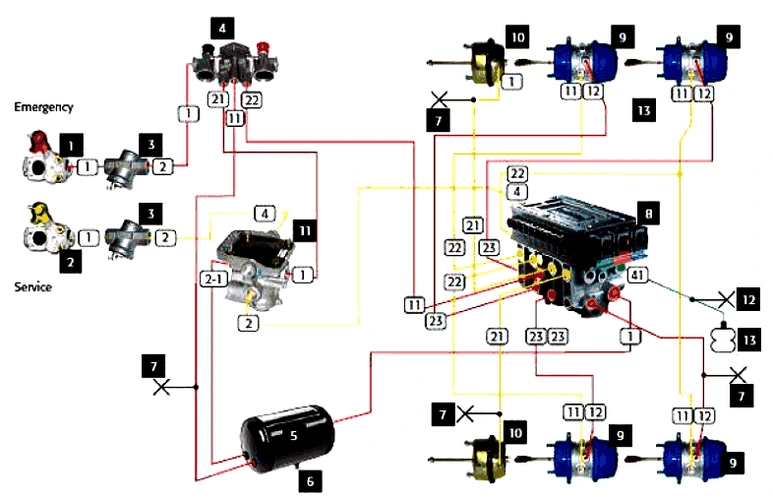

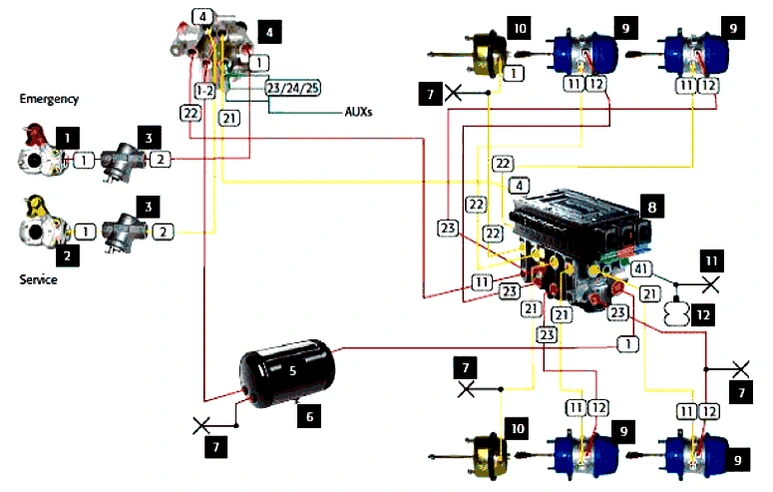

2М, "По сторонам", с блоком управления тормозами прицепа и энергоаккумуляторами.
- 1 Головка линии питания
- 2 Головка линии управления
- 3 Магистральный фильтр
- 4 Блок управления тормозами прицепа (ТrСМ)
- б Рессивер
- 6 Дренажный клапан
- 7 Тестовый выход
- 8 Блок ЕВ+
- 9 Энергоаккумупяторы
- 10 Тормозные камеры
- 11 Тестовый выход
- 12 Подушки пневмоподвески

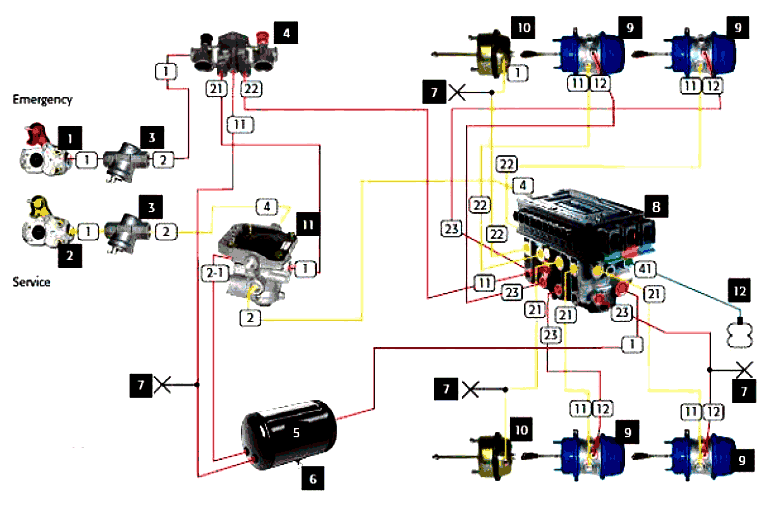

"По осям" с REV и Парковочно - растормаживающим краном.
- 1 Гоповка линии питания
- 2 Головкака линии управления
- 3 Магистральный фипьтр
- 4 Ларковочно - рэстормаживаюший кран
- 5 Ресивер
- 6 Дренажный клапан
- 7 Тестовый выход
- 8 Блок ЕВ+
- 9 Энергоаккумуляторы
- 10 Тормозные камеры
- 11 Воздухораспределитель ( R.E.V )
- 12 Тестовый выход
- 13 Подушки пневмоподвески
"По сторонам" с REV и парковочно растормаживающим краном.
- 1 Головка линии питания
- 2 Головка линии управления
- 3 Магистральный фильтр
- 4 Парковочно-растормаживающий кран
- 5 Ресивер
- 6 Дренажный клапан
- 7 Тестовый выход
- 8 Блок ЕВ+
- 9 Энергоаккумуляторы
- 10 Тормозные камеры
- 11 Воздухораспределитель ( R.E.V. )
- 12 Подушки пневмоподвески

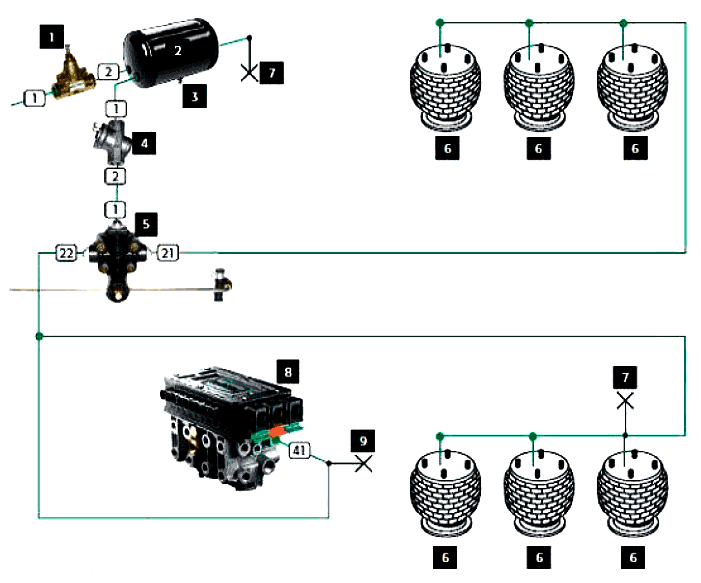

С краном уровня пола.
- 1 Защитный клапан давления
- 2 Ресивер
- 3 Дренажный клапан
- 4 Магистральный фильтр
- 5 Кран уровня пола
- 6 Воздушные подушки пневмоподвески
- 7 Тестовый выход
- 8 Блок ЕВ+
- 9 Тестовый выход

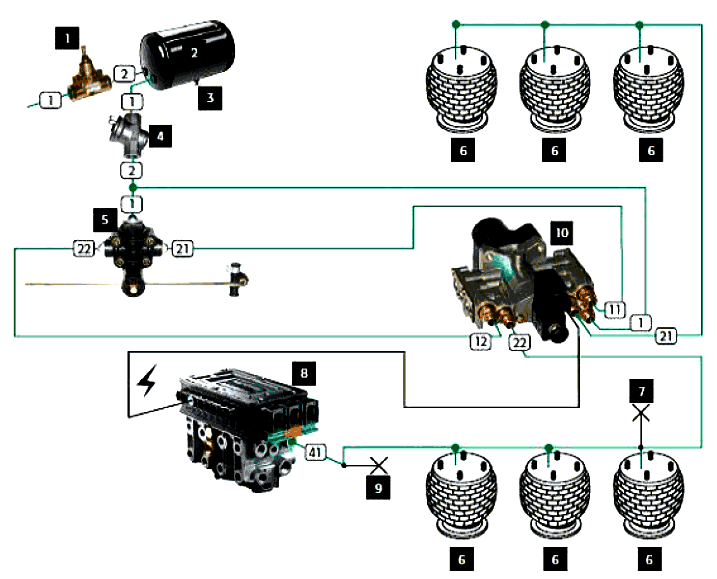

С краном уровня пола и COLAS
- 1 Защитный клапан давления
- 2 Ресивер
- 3 Дренажный клапан
- 4 Магистральный фильтр
- 5 Кран уровня пола
- 6 Воздушные подушки пневмоподвески
- 7 Тестовый выход
- 8 Влок ЕB+
- 9 Тестовый выход
- 10 Кран COLAS

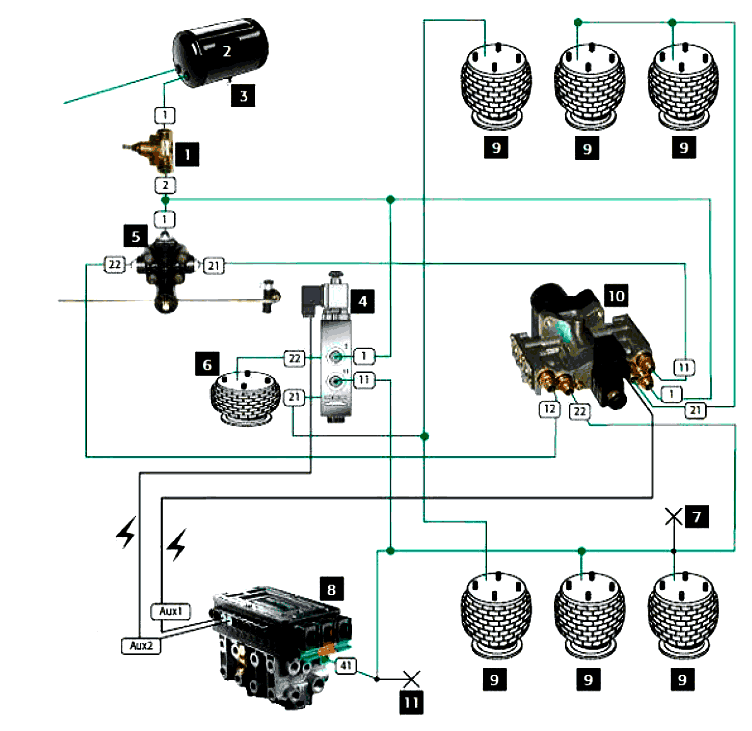

Система с COLAS и ILAS - Е.
- 1 Защитный клапан давления
- 2 Ресивер
- 3 Дренажный клапан
- 4 Кран системы ILAS - Е (система управления подъёмной осью)
- 5 Кран уровня пола
- 6 Подушки подъёма оси
- 7 Тестовый выход
- 8 Блок ЕВ+
- 9 Подушки пневмоподвески
- 10 Кран системы COLAS (система управл. высотой уровня пола)
- 11 Тестовый выход

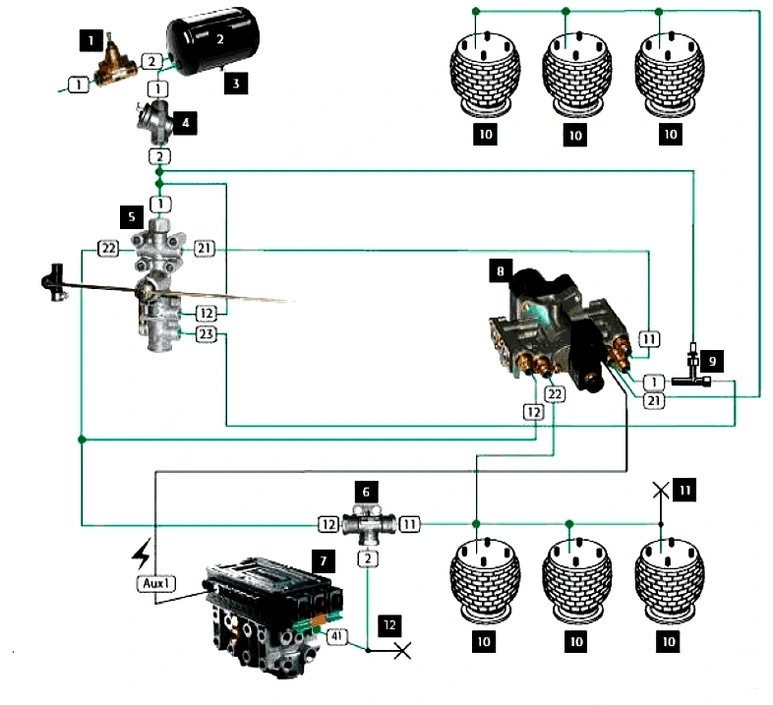

С системой COLAS , ограничителем высоты пола и обратным клапаном DCV - Вариант 1 (предпочтительный)
- 1 Защитный клапан давления
- 2 Ресивер
- 3 Дренажный клапан
- 4 Магистральный фильтр
- 5 Кран уровня пола с ограничителем высоты
- 6 Обратный клапан (D.C.V. предпочтительно поршневой)
- 7 Блок ЕВ+
- 8 COLAS
- 9 Дроссель
- 10 Подушки пневмоподвески
- 11 Тестовый выход
- 12 Тестовый выход - симулятор

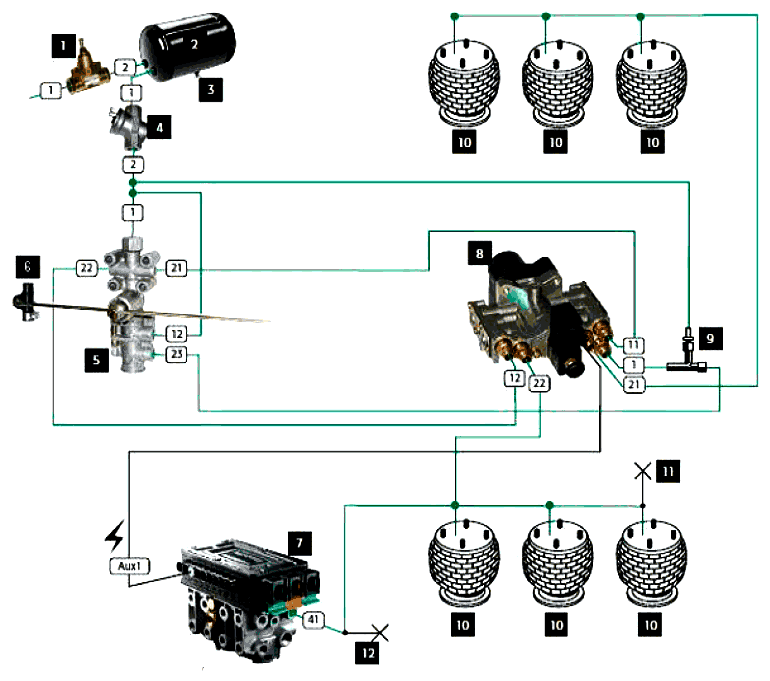

С ограничителем высоты пола и COLAS - (вариант 2).
- 1 Защитный клапан давления
- 2 Ресивер
- 3 Дренажный клапан
- 4 Магистральный фильтр
- 5 Кран уровня пола с ограничителем высоты
- б Тяга управления крана уровня пола
- 7 Блок ЕБ+
- б COLAS
- 9 Дроссель
- 10 Подушки пневмоподвески
- 11 Тестовый выход
- 12 Тестовый выход - симулятор

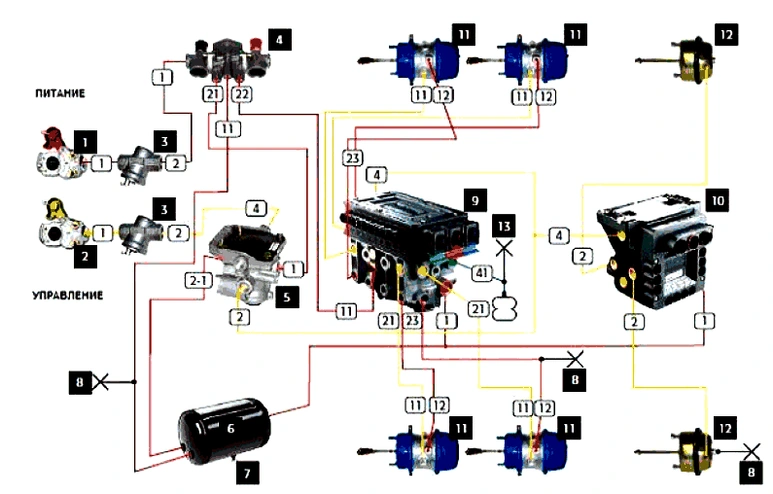

Трёх-осевой полуприцеп с конфигурацией ЗМ двух-контурной тормозной системой, энергоаккумуляторами и парковочно-растормаживающим краном.
- 1 Головка линии питания
- 2 Головка линии управления
- 3 Магистральный фильтр
- 4 Парковочно-растормаживающий кран
- 5 Воздухораспределитель ( R.E.V )
- 6 Ресивер
- 7 Дренажный клапан
- 9 Тестовый выход
- 9 Блок ЕВ+ с основным ECU
- 10 Блок ЕВ+ с вспомогательным ECU
- 11 Энергоаккумуляторы
- 12 Тормозные камеры
- 13 Тестовый выход - симмулятор

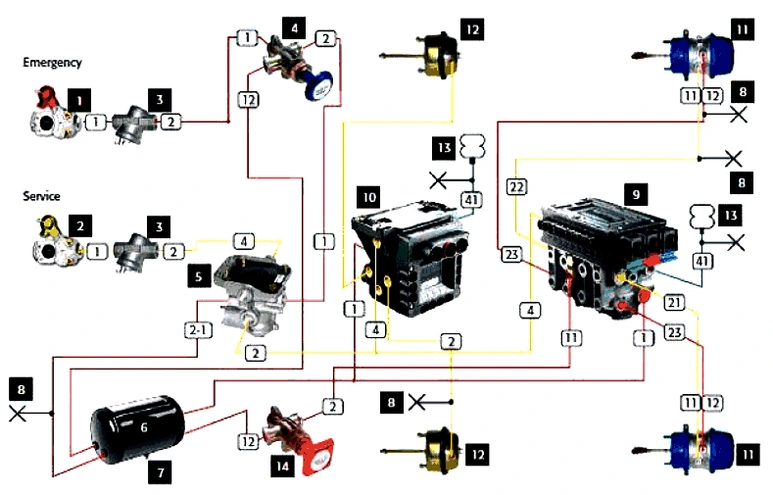

Двух-осевой прицеп с конфигурацией ЗМ, двух-контурной тормозной системой и энергоаккумуляторами.
- 1 Головка линии питания
- 2 Головка линии управления
- 3 Магистральный фильтр
- 4 Растормаживающий клапан
- 5 Воздухораспределитель ( R.Е.V )
- 6 Ресивер
- 7 Дренажный клапан
- 8 Тестовый выход
- 9 Блок ЕВ+ (2М основной ЕСU )
- 10 Блок ЕВ+ (1М вспомогательный ЕСU )
- 11 Энергоаккумуряторы
- 12 Тормозные камеры
- 13 Тестовый выход - симулятор
- 14 Парковочный клапан
Схема электропроводки

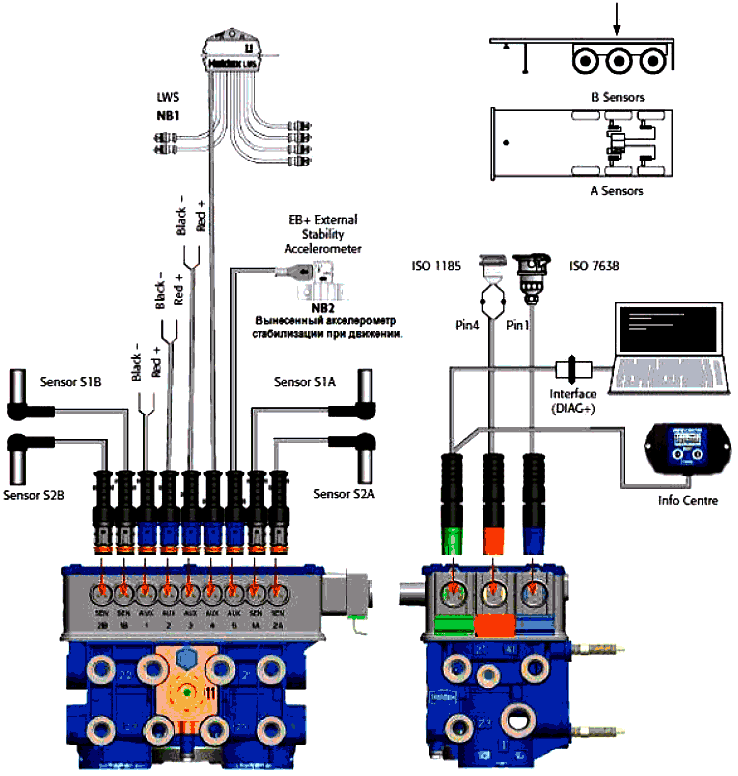

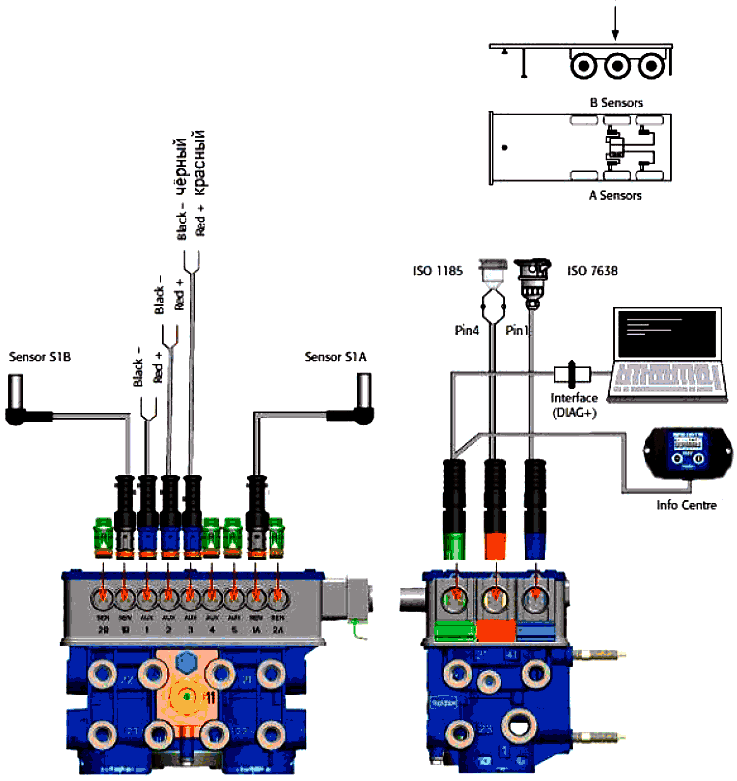

Диаграмма электропроводки 2 датчика + ISO 7638 и ISO 1185 с инфо-центром и 3 AUX.
Электропроводка дополнительного оборудования 2 датчика, IS07638, IS01185, инфоцентр, LWS и 3 AUX.
№1 - Датчики износа тормозных колодок, подходят только к АUХ4.
№2 - Наружный (дополнительный) акселерометр, подходит только к АUХ5.

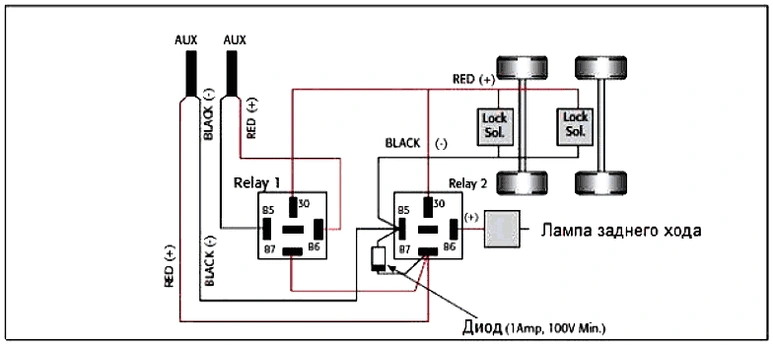

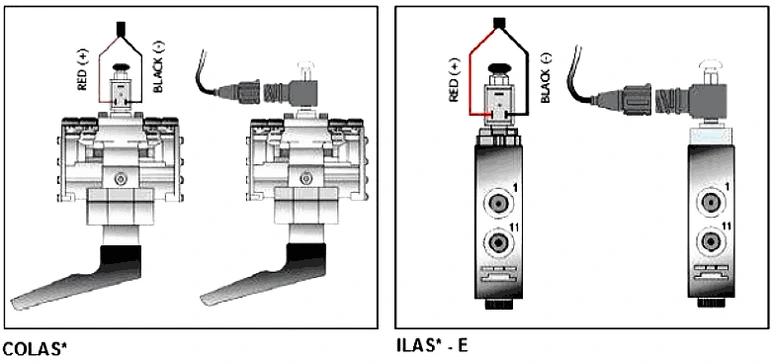

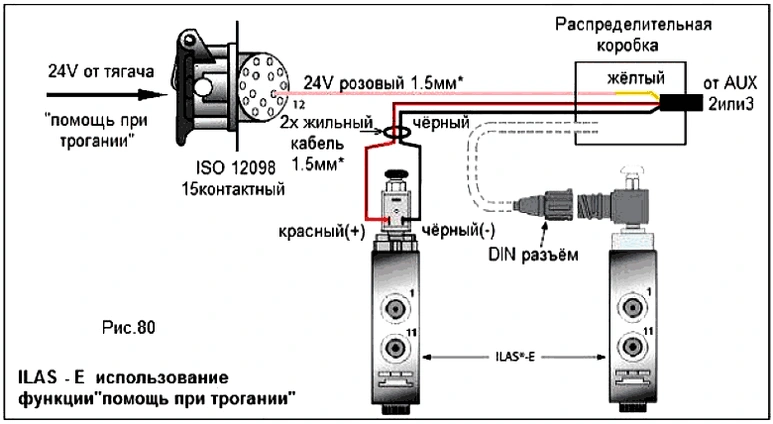

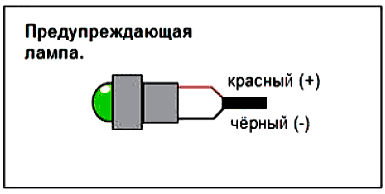

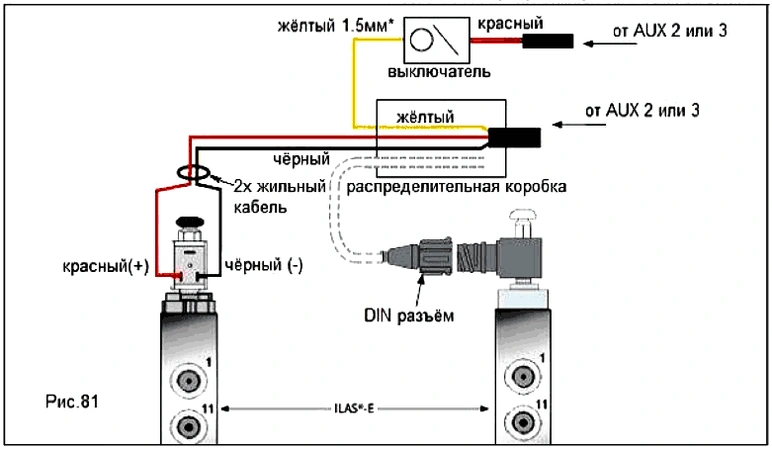

Электропроводка дополнительного оборудования
