Распределение штекеров модульного тахографа
MTCO Mercedes Actros

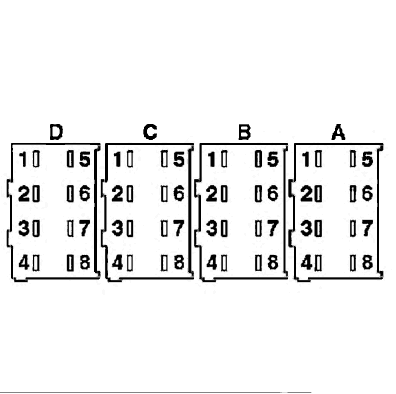

Расположение и распределение штекеров блока управления
МТСО модульный тахограф
Распределение контактов штекера А:
- Х1/8/1: Клемма 30
- Х1/8/2: Не занято
- Х1/8/3: Клемма 15
- Х1/8/4: Шина CAN High
- Х1/8/5: Клемма 31 (масса)
- X l/8/б: Клемма 31 (масса)
- Х1/8/7: Масса шины CAN
- Х1/8/8: Шина CAN Low
Распределение контактов штекера В:
- Х2/8/1: Питание датчика скорости
- Х2/8/2: Масса датчика скорости
- Х2/8/3: Сигнальный провод 1 датчика скорости
- Х2/8/4: Сигнальный провод 2 датчика скорости
- Х2/8/5: Не занято
- Х2/8/6: Выход для сигнала скорости
- Х2/8/7: Выход для сигнала скорости
- Х2/8/8: Не занято
Распределение контактов штекера С:
- Не занято
Распределение контактов штекера D:
- Х4/8/1: Дополнительное записывающее устройство
- Х4/8/2: Дополнительное записывающее устройство
- Х4/8/3 - Х4/8/8: Не занято

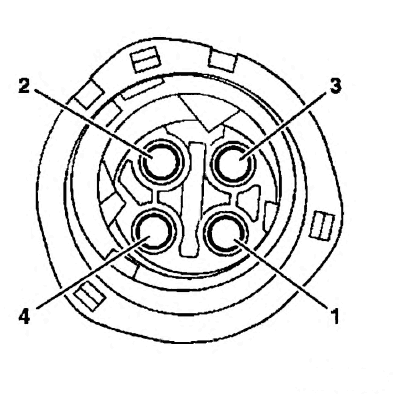

Распределение штекеров датчика скорости
Распределение контактов;
- 1: Датчик скорости (+)
- 2: Датчик скорости (-)
- 3: Сигнал датчика скорости
- 4: Сигнал данных датчика скорости
