Шина САN FENDT (обучение персонала)
Общая информация по передаче информацие по шине CAN

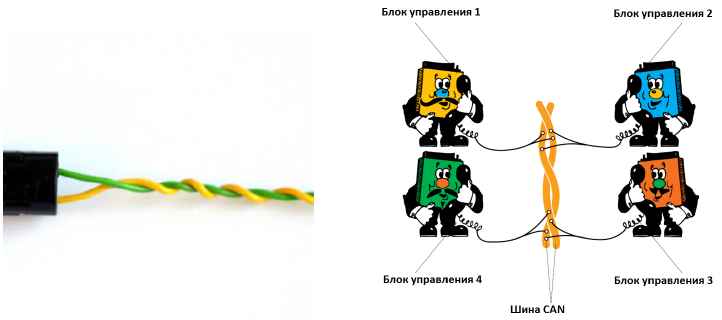

CAN (сontroller area network)-является сетью,предназначенной для передачи данных между блоками управления в машинах
Концевые резисторы

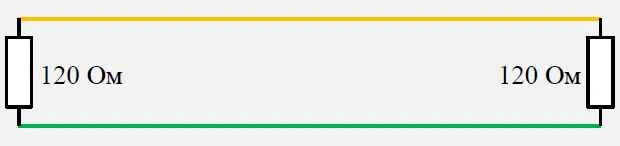

Резисторы на 120 Ом устанавливаются на каждом конце сети CAN
Резистор может быть установлен на проводке или внутри контроллера
- Резисторы используются для предотвращения стоячих волн и отражений в сети
- Концевые резисторы также помогают линиям CAN H и CAN L ‘Разрядиться’ после каждого переданного бита сообщения

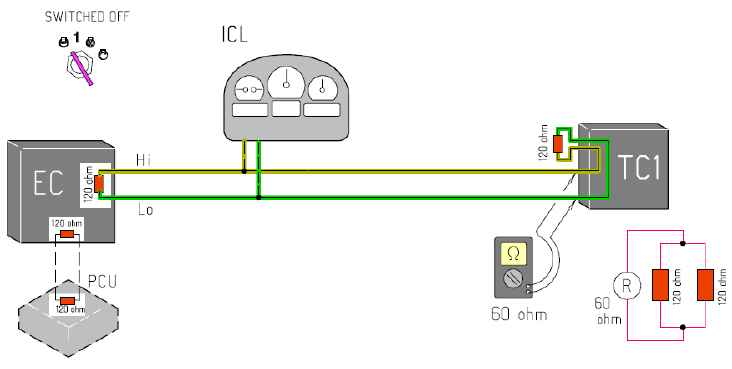

Оба концевых резистора установлены

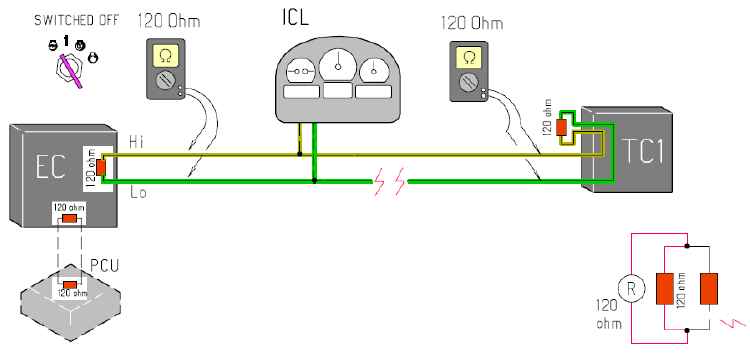

Концевые резисторы не установлены

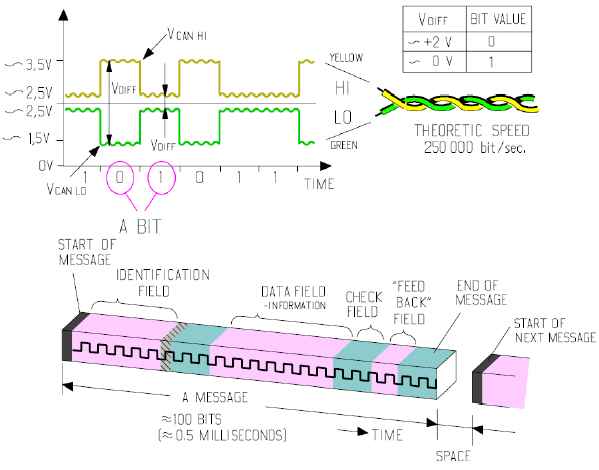

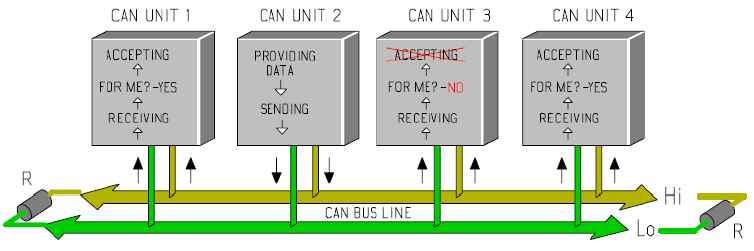

Принцип работы шины CAN

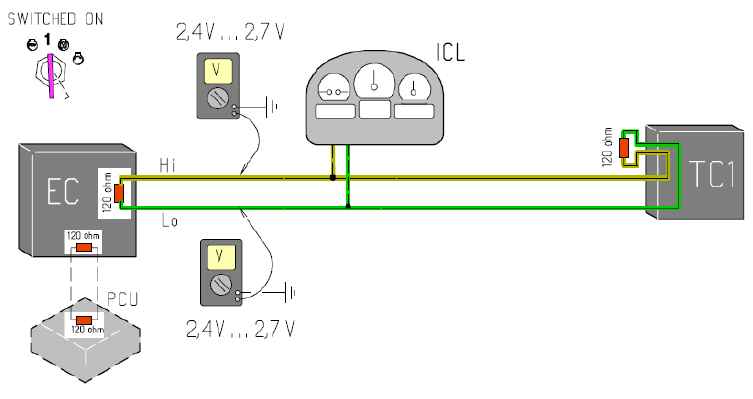

Обнаружение неисправностей шины CAN
Всю информацию читайте в
