Компоненты системы HydroDrive MAN TGA
Блок управления гидростатическим приводом передних колес (A626)

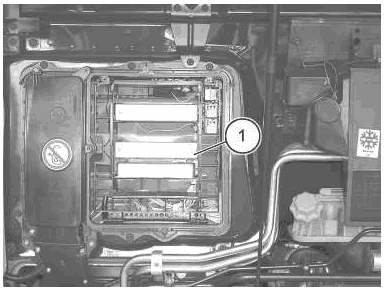

Блок управления (1) находится в ящике блока управления за передней крышкой справа по направлению движения.
Датчик температуры масла (B551)

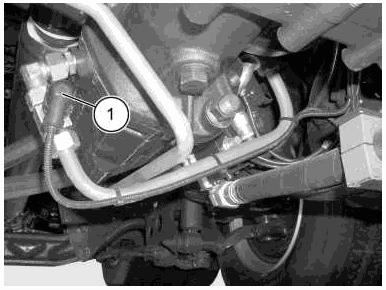

Датчик (1) находится в гидролинии в передней части рамы слева по направлению движения.
Датчик давления масла (B620)
Датчик (1) находится в передней части рамы справа по направлению движения.
Выключатель блокировок дифференциала (S571)
Гидростатический привод переднего моста переключается этим поворотным выключателем, в том числе во время езды. При достижении скорости движения прибл. 28 км/ч он автоматически выключается, а если скорость опускается ниже 23 км/ч, он автоматически включается.
Выключатель находится под приборным щитком. В этом положении выключателя MAN Hydro-Drive® активирован.
Активация MAN HydroDrive® отображается на дисплее с помощью контрольной лампы блокировки дифференциала (H428).

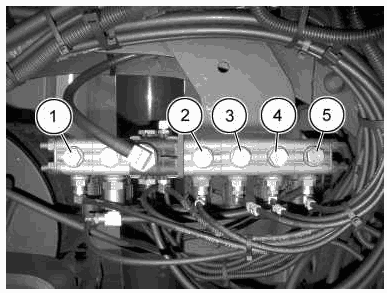

Блок электромагнитных клапанов
- (1) Электромагнитный клапан блокировки дифференциала поперек заднего моста (Y145)
- (2) Электромагнитный клапан сцепления главного насоса (K, Y384)
- (3) Главный клапан 1 (ZP1, Y385)
- (4) Главный клапан 2 (ZP2, Y386)
- (5) Клапан питательного насоса (ZP3, Y387)
Разъемы ZP1, ZP2, ZP3 предназначены для пневматики
Блок электромагнитных клапанов находится в передней части рамы.
Точки измерения гидропривода
- (1) M1 — давление питания (28-37 бар)
- (2) M2 — высокое давление при движении вперед (до 420 бар)
- (3) M3 — высокое давление при движении назад (до 420 бар)
Точки измерения (M1-M3) находятся сбоку управляющего блока гидронасоса.

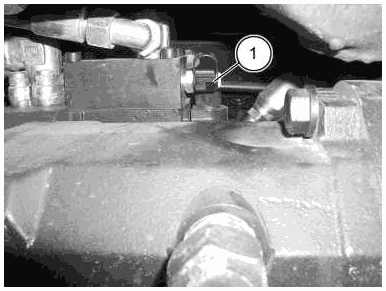

- (1) M4 — давление в корпусе (3-37 бар)
Точка измерения (M4) находится над гидронасосом.
