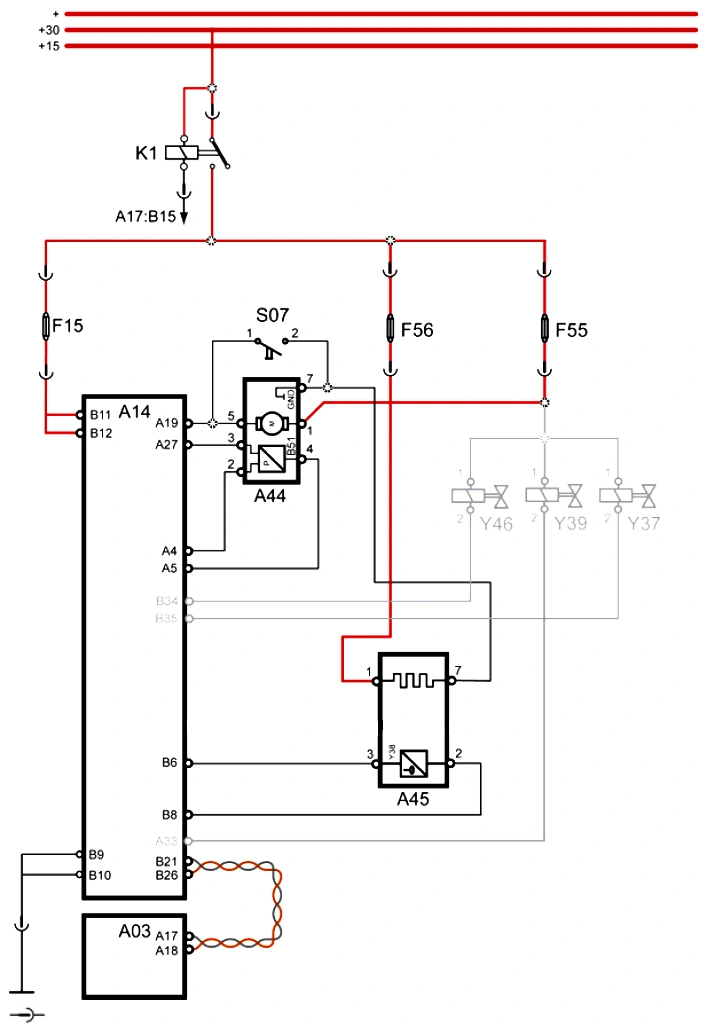

Электрическая схема топливной системы VOLVO FH


Символическое изображение одного или нескольких соединений проводов

Номер компонента            Наименование компонента
  • A03 Блок управления приборной панели (BIC)
  • A14 Блок управления двигателем (EECU)
  • A44 Топливный насос
  • A45 Водоотделитель
  • F15 Предохранитель
  • F55 Предохранитель
  • F56 Предохранитель
  • K1 Реле
  • S07 Переключатель ручного включения топливного насоса
  • Y37 Клапан EPG
  • Y46 Клапан охлаждения поршней
  • Y47 Клапан системы охлаждения двигателя
