Электросхемы EDC 7 MAN

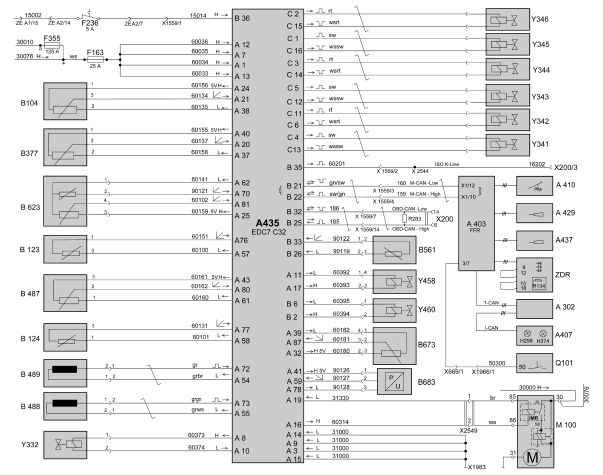

Краткий обзор EDC7 C32 Euro 4 OBD 1
A302 Центральный бортовой компьютер
A403 Автомобильный компьютер
A407 Приборная панель
A410 Педаль акселератора
A429 Выключатель Tempomat
A435 Блок управления EDC
A437 Сенсорный переключатель тормоза-замедлителя
B104 Датчик давления масла
B123 Датчик температуры наддувочного воздуха
B124 Датчик температуры охлаждающей жидкости
B377 Датчик давления топлива
B487 Датчик магистрального давления
B488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B561 Датчик температуры отработанных газов 1 перед фильтром (отсутствует в двигателях D08 с OBD 1 без контроля NOx)
B623 Датчик давления наддува/датчик температуры
B673 Датчик перемещения регулятора E-AGR
B683 Датчик относительного давления ОГ
F163 Предохранитель Регулировка двигателя (кл. 30)
F236 Предохранитель Регулировка двигателя (кл. 15)
F355 Главный предохранитель 30-2
H296 Контрольная лампа EDC
H374 Контрольная лампа загрязненности воздушного фильтра
M100 Стартер
Q101 Выключатель зажигания
R134 Группа резисторов
R283 Нагрузочный резистор HD-OBD-CAN
X200 Диагностическая розетка
X669 Штекерное соединение блокировки стартера
X1559 Двигатель/EDC/коробка передач IV
X1966 Штекерное соединение замка зажигания
X1983 Болт M6 (блок MP)
X2544 Распределитель потенциалов 21-контактный K-провод
X2549 Штекерный разъем IMR (стартер)
Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y341 Инжектор 1-го цилиндра
Y342 Инжектор 2-го цилиндра
Y343 Инжектор 3-го цилиндра
Y344 Инжектор 4-го цилиндра
Y345 Инжектор 5-го цилиндра
Y346 Инжектор 6-го цилиндра
Y458 Клапан пропорционального регулирования E-AGR
Y460 Отключающий клапан сжатого воздуха
ZDR Интерфейс промежуточного числа оборотов
Краткий обзор EDC7 C32 Euro 4 OBD 1 с контролем NOx
A302 Центральный бортовой компьютер
A403 Автомобильный компьютер
A407 Приборная панель
A410 Педаль акселератора
A429 Выключатель Tempomat
A435 Блок управления EDC
A437 Сенсорный переключатель тормоза-замедлителя
B104 Датчик давления масла
B123 Датчик температуры наддувочного воздуха
B124 Датчик температуры охлаждающей жидкости
B322 Лямбда-зонд
B377 Датчик давления топлива
B487 Датчик магистрального давления
B488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B561 Датчик температуры отработанных газов 1 (перед фильтром)
B623 Датчик давления нагнетания/датчик температуры
B673 Датчик перемещения регулятора E-AGR
B683 Датчик относительного давления ОГ
F163 Предохранитель, регулировка двигателя (кл. 30)
F236 Предохранитель, регулировка двигателя (кл. 15)
F355 Главный предохранитель 30-2
H296 Контрольная лампа EDC
H478 Неисправность контрольной лампы OBD MIL
M100 Стартер
Q101 Выключатель зажигания
R134 Узел сопротивления
R283 Сопротивление нагрузки HD-OBD-CAN
X200 Диагностическая розетка
X669 Штекерное соединение блокировки стартера
X1559 Штекерное соединение двигателя/EDC/коробки передач IV
X1966 Штекерное соединение замка зажигания
X2544 Распределитель потенциалов, 21-контактный K-провод
X2549 Штекерное соединение IMR (стартер)
X3381 Шпилька с резьбой по всей длине M5 (коробка MP)
Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y340 Клапан пропорционального регулирования турбокомпрессора (только в двигателях D08)
Y341 Инжектор 1-го цилиндра
Y342 Инжектор 2-го цилиндра
Y343 Инжектор 3-го цилиндра
Y344 Инжектор 4-го цилиндра
Y345 Инжектор 5-го цилиндра
Y346 Инжектор 6-го цилиндра
Y458 Клапан пропорционального регулирования E-AGR
Y460 Отключающий клапан сжатого воздуха
ZDR Интерфейс промежуточного числа оборотов
Краткий обзор EDC7 C32 Euro 5 OBD 1 с контролем NOx
A302 Центральный бортовой компьютер
A403 Автомобильный компьютер
A407 Приборная панель
A410 Педаль акселератора
A429 Выключатель Tempomat
A435 Блок управления EDC
A437 Сенсорный переключатель тормоза-замедлителя
B104 Датчик давления масла
B123 Датчик температуры наддувочного воздуха
B124 Датчик температуры охлаждающей жидкости
B377 Датчик давления топлива
B487 Датчик магистрального давления
B488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B623 Датчик давления нагнетания/датчик температуры
B633 Датчик температуры отработанных газов 1 (перед смесителем Adblue®)
F163 Предохранитель, регулировка двигателя (кл. 30)
F236 Предохранитель, регулировка двигателя (кл. 15)
F355 Главный предохранитель 30-2
H296 Контрольная лампа EDC
H478 Неисправность контрольной лампы OBD MIL
M100 Стартер
Q101 Выключатель зажигания
R134 Узел сопротивления
R283 Сопротивление нагрузки HD-OBD-CAN
X200 Диагностическая розетка
X669 Штекерное соединение блокировки стартера
X1559 Штекерное соединение двигателя/EDC/коробки передач IV
X1966 Штекерное соединение замка зажигания
X2544 Распределитель потенциалов, 21-контактный K-провод
X2549 Штекерное соединение IMR (стартер)
X3381 Шпилька с резьбой по всей длине M5 (коробка MP)
Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y341 Инжектор 1-го цилиндра
Y342 Инжектор 2-го цилиндра
Y343 Инжектор 3-го цилиндра
Y344 Инжектор 4-го цилиндра
Y345 Инжектор 5-го цилиндра
Y346 Инжектор 6-го цилиндра
Y460 Отключающий клапан сжатого воздуха
ZDR Интерфейс промежуточного числа оборотов

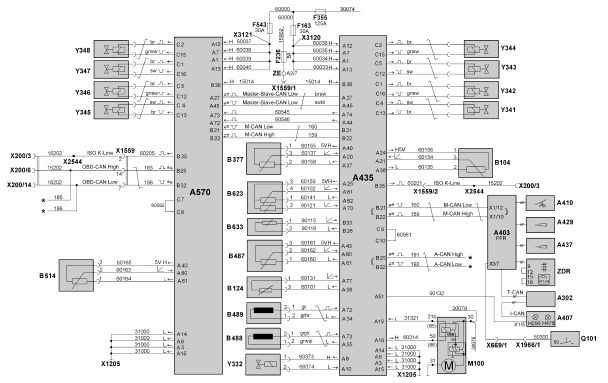

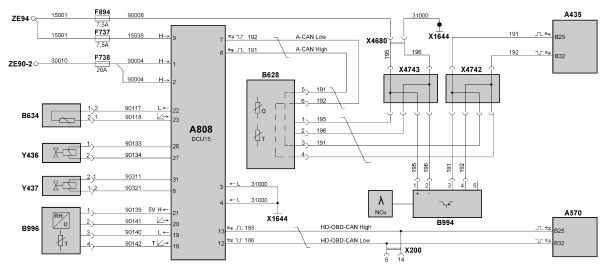

Краткий обзор EDC7 C32 Euro 5 Master-Slave OBD 1 с контролем NOx
A302 Центральный бортовой компьютер
A403 Автомобильный компьютер
A407 Приборная панель
A410 Педаль акселератора
A429 Выключатель Tempomat
A435 Блок управления EDC (Master)
A437 Сенсорный переключатель тормоза-замедлителя
A570 Блок управления EDC II (Slave)
B104 Датчик давления масла
B124 Датчик температуры охлаждающей жидкости
B377 Датчик давления топлива
B487 Датчик магистрального давления
B488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B514 Датчик магистрального давления
B623 Датчик давления нагнетания/датчик температуры
B633 Датчик температуры отработанных газов 1 (перед смесителем Adblue®)
F163 Предохранитель регулировки двигателя (Master кл. 30)
F236 Предохранитель, регулировка двигателя (кл. 15)
F355 Главный предохранитель 30-2
F543 Предохранитель регулировки двигателя II (Slave кл. 30)
H296 Контрольная лампа EDC
H478 Неисправность контрольной лампы OBD MIL
M100 Стартер
Q101 Выключатель зажигания
R134 Узел сопротивления
X200 Диагностическая розетка
X669 Штекерное соединение блокировки стартера
X1205 Распределитель провода 31000
X1559 Штекерное соединение двигателя/EDC/коробки передач IV
X1966 Штекерное соединение замка зажигания
X2544 Распределитель потенциалов, 21-контактный K-провод
X3120 Болт M6 распределителя, кл. 30 (приборный отсек)
X3121 Болт M6 распределителя, кл. 30 (приборный отсек)
Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y341 Инжектор 1-го цилиндра
X342 Инжектор 2-го цилиндра
Y343 Инжектор 3-го цилиндра
Y344 Инжектор 4-го цилиндра
Y345 Инжектор 5-го цилиндра
Y346 Инжектор 6-го цилиндра
Y347 Инжектор 7-го цилиндра
Y348 Инжектор 8-го цилиндра
ZDR Интерфейс промежуточного числа оборотов
