Центральный бортовой компьютер 2 (ZBR2)
Центральный бортовой компьютер 2 (ZBR2) является единым приборным блоком в собственном корпусе с соответствующими электрическими соединителями, функционирующим в составе бортовой сети.
Вид спереди
Вид сзади
Блок центрального бортового компьютера состоит из следующих компонентов:
интерфейс для блока предохранителей и реле (A100)
Вывод для подключения к напряжению питания (клемма 30 - аккумуляторная батарея и клемма 30/2 - аккумуляторная батарея)
Вывод для подключения к массе (аналоговая и цифровая масса)
прямые входы (аналоговый, цифровой, цифровой с измерением силы тока, частотный или вход широтно-импульсной модуляции - ШИМ)
прямые выходы (цифровой, цифровой с измерением силы тока, управление шаговыми двигателями)
интерфейс подключения шины данных сети CAN (T-CAN)
интерфейс подключения шины данных сети CAN (I-CAN)
K-кабель для диагностики и программирования по методу "End Of Line" (EOL)
интерфейс сети CAN для подключения мультиплексного канала (резерв)
Микропроцессор / микроконтроллер с различными запоминающими устройствами (ЗУ)
Вывод для подключения к напряжению питания (клемма 30 - аккумуляторная батарея и клемма 30/2 - аккумуляторная батарея)
Вывод для подключения к массе (аналоговая и цифровая масса)
прямые входы (аналоговый, цифровой, цифровой с измерением силы тока, частотный или вход широтно-импульсной модуляции - ШИМ)
прямые выходы (цифровой, цифровой с измерением силы тока, управление шаговыми двигателями)
интерфейс подключения шины данных сети CAN (T-CAN)
интерфейс подключения шины данных сети CAN (I-CAN)
K-кабель для диагностики и программирования по методу "End Of Line" (EOL)
интерфейс сети CAN для подключения мультиплексного канала (резерв)
Микропроцессор / микроконтроллер с различными запоминающими устройствами (ЗУ)

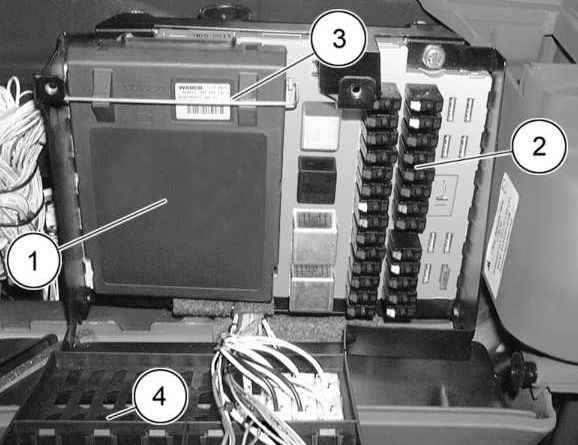

Монтажная позиция ZBR2
TGL/TGM/TGA
