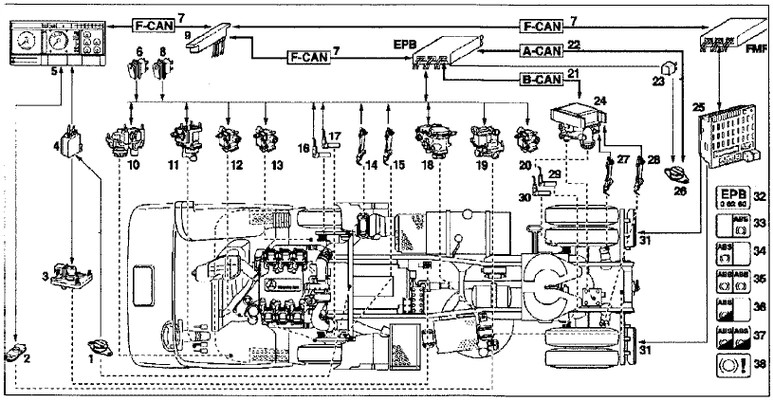

Система тормозного управления Mercedes Actros MP1
- 1 - Разъем прицепа Х11 (15pin);
- 2 - Датчик давления (В71) в контурах тормозного приврда 1 и 2;
- 3 - Электромагнитный клапан ограничения давления (Y60);
- 4 - Блок записи (А45);
- 5 - Панель приборов (Р2);
- 6 - Выключатель ABS (S39);
- 7 - Шина CAN автомобиля;
- 8 - Выключатель ASR (S40);
- 9 - Начальная точка шины CAN автомобиля;
- 10 - Ограничивающее реле переднего моста (Y21);
- 11 - Датчик тормозов (В44);
- 12 - Левый электромагнитный клапан ABS переднего моста (Y16);
- 13 - Правый электромагнитный клапан ABS переднего моста (Y17);
- 14 - Правый датчик износа тормозных накладок 1-го переднего моста (В37);
- 15 - Левый датчик износа тормозных накладок 1-го переднего моста (В36);
- 16 - Правый датчик частоты вращения переднего моста (В31);
- 17 - Левый датчик частоты вращения переднего моста (ВЗО);
- 18 - Электропневматический клапан прицепа (Y23);
- 19 - Резервный клапан (Y22);
- 20 - Электромагнитный клапан ASR (Y20) для автомобилей 6x2 и 6x2/4;
- 21 - Шина CAN тормозной системы;
- 22 - Шина CAN прицепа;
- 23 - Отсечное реле прицепа (А25/КЗ);
- 24 - Осевой модулятор ведомого моста (А28);
- 25 - Базовый модуль (А7);
- 26 - Разъем ABS прицепа (Х12 7pin);
- 27 - Правый датчик износа тормозных накладок 1-го заднего моста (В41);
- 28 - Левый датчик износа тормозных накладок 1-го заднего моста (В40);
- 29 - Левый датчик частоты вращения 1-го заднего моста (В32);
- 30 - Правый датчик частоты вращения 1-го заднего моста (В31);
- 31 - Фонари сигнала торможения;
- 32 - Многофункциональный дисплей (код неисправности ЕРВ);
- 33 - Индикатор неисправности ABS прицепа;
- 34 - Индикатор неисправности ABS тягача;
- 35 - Индикатор информации ABS;
- 36 - Индикатор отключения ABS тягача (внедорожный цикл);
- 37 - Индикатор отключения ABS прицепа (внедорожный цикл);
- 38 - Индикатор ограничения давления.
