Параметрирование отопления и кондиционирования MAN
(MAN-cats)
Эта процедура должна использоваться если рабочий FFR
Внимание!
Для выполнения процедуры настройки модулей автомобиля необходимо проверить следующие пункты:
- Аккумуляторы автомобиля полностью заряжены.
- Аккумулятор MAN-cats полностью заряжен.
- Аккумулятор интерфейса MAN-cats полностью заряжен.
- Обновлена база данных MAN-cats II.
- Резервуары пневматической системы должны быть полностью заряжены, а стояночный тормоз должен быть активирован.
- Во время замены модуля управления связь между MAN-cats и автомобилем не может быть прервана, поэтому замените его как можно скорее.
На стартовом экране MAN-cats выберите опцию [Программирование автомобиля] и подтвердите.
Необходимо тщательно соблюдать действующие правила техники безопасности и другие положения, как показано на экране ниже.
Убедившись, что вышеуказанные пункты выполнены, подтвердите.
Затем появится экран, показанный ниже:

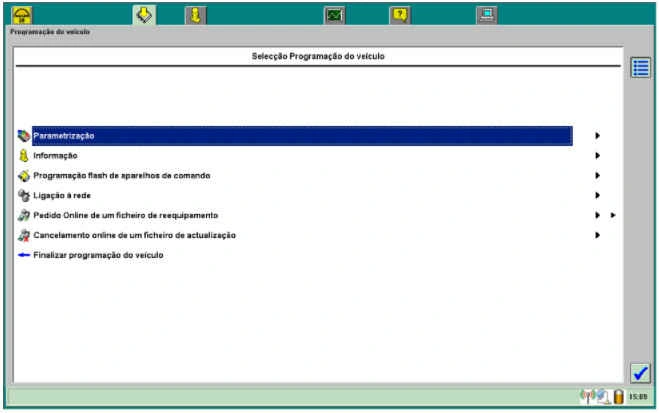

Выберите опцию [параметризация] и подтвердите.
Затем появится экран, показанный ниже:

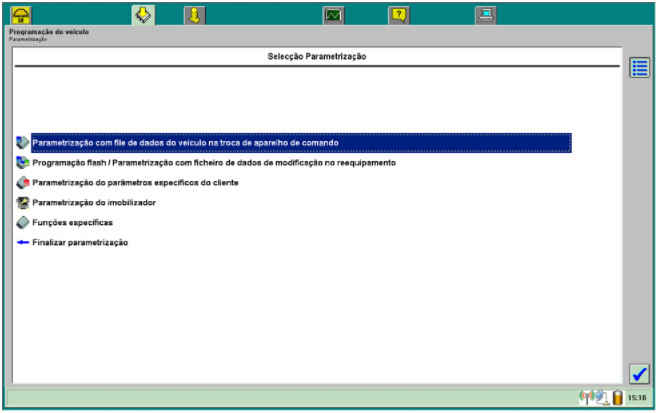

Выберите опцию [параметризация с файлом данных автомобиля при смене устройства управления] и подтвердите.
Затем появится экран, показанный ниже:
Выберите вариант [по автомобилю с помощью компьютера управления автомобилем] и подтвердите.
Затем появится экран, показанный ниже:
Подождите, пока общение структурируется.
Подождите, пока будет прочитана служебная память.
Затем появится экран, показанный ниже:

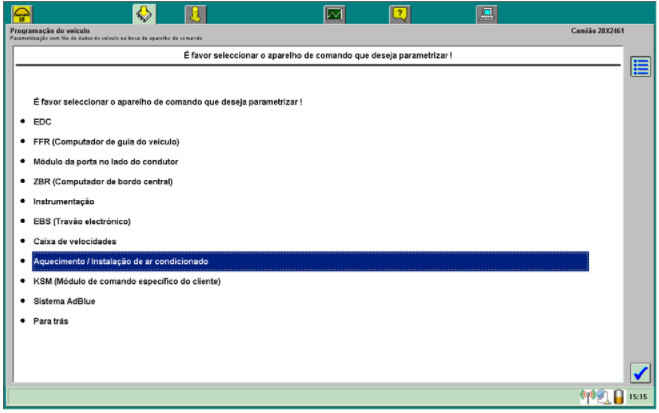

Выберите вариант [Установка отопления / кондиционирования] и подтвердите.
Затем появится экран, показанный ниже:

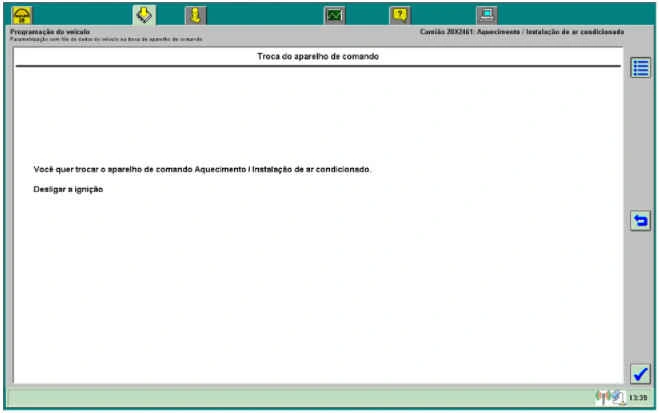

На этом этапе необходимо выключить только замок зажигания, после выключения подтвердите.
то появится экран, показанный ниже:

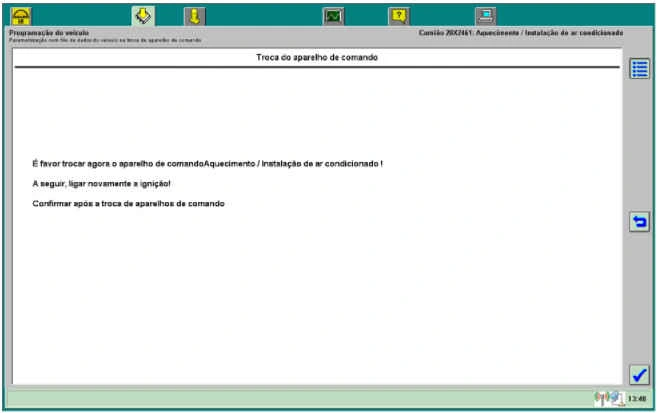

Заменить модуль управления системой отопления / кондиционирования воздуха.
После смены командного модуля снова включите зажигание и подтвердите.
Затем появится экран, показанный ниже:

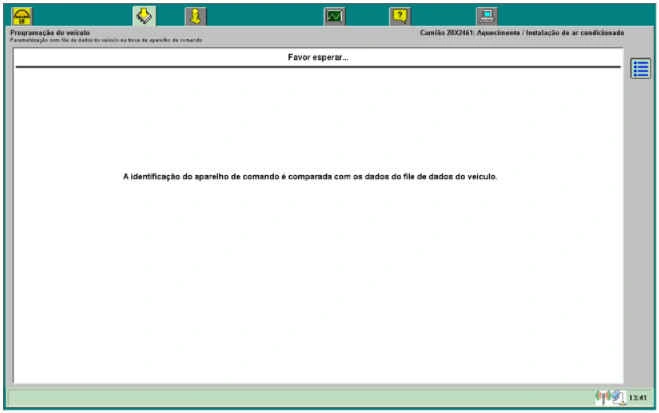

Подождите, пока параметры будут введены в командный модуль.
Затем появится экран, показанный ниже:

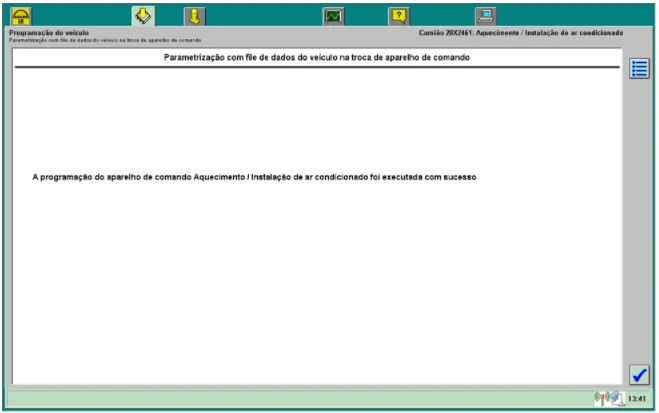

После успешного завершения программирования командного модуля подтвердите.
Затем появится экран, показанный ниже:

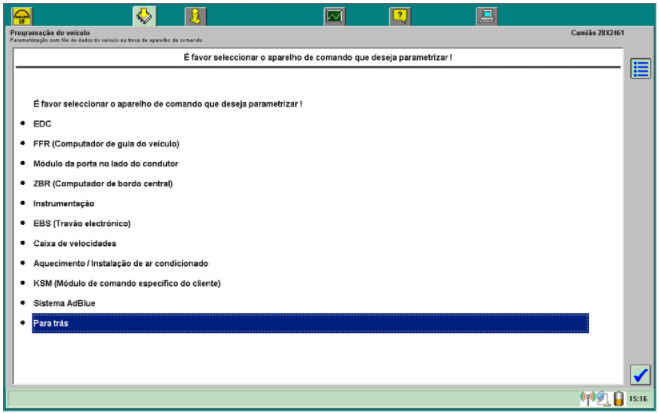

Выберите вариант [назад] и подтвердите.
Затем появится экран, показанный ниже:

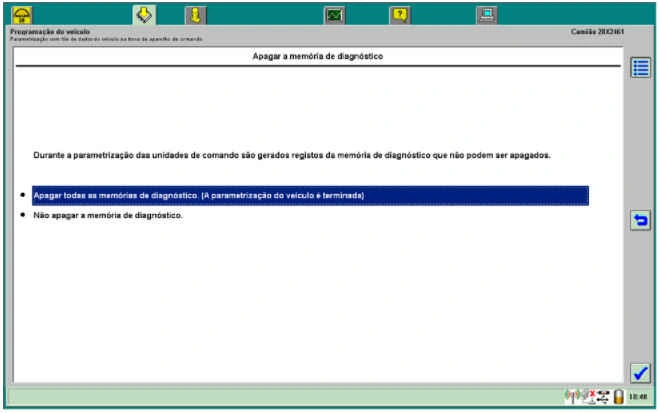

Выберите вариант [Очистить всю диагностическую память. (Параметризация завершена)] и подтвердите.
Затем появится экран, показанный ниже:

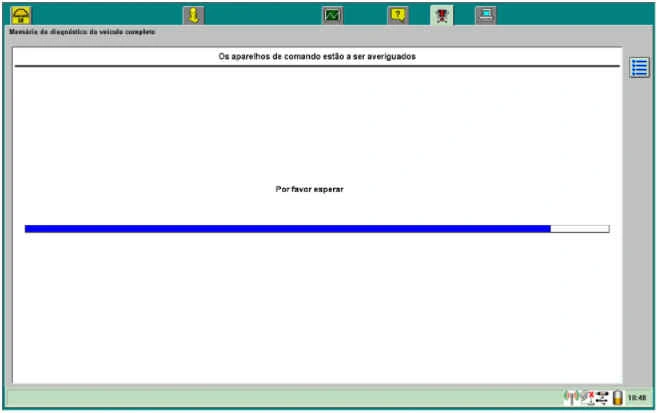

Подождите, пока будут проверяться командные модули.
Затем появятся следующие экраны:

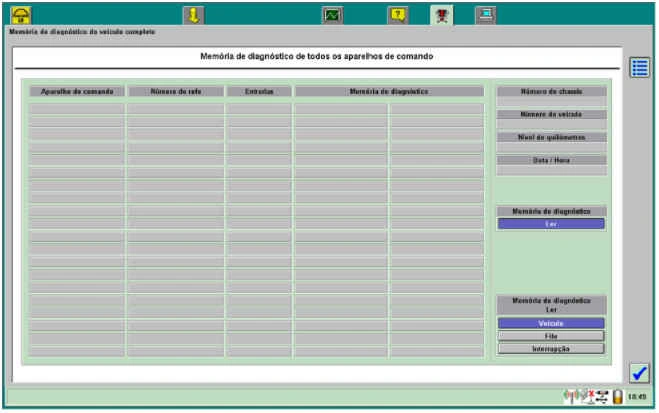

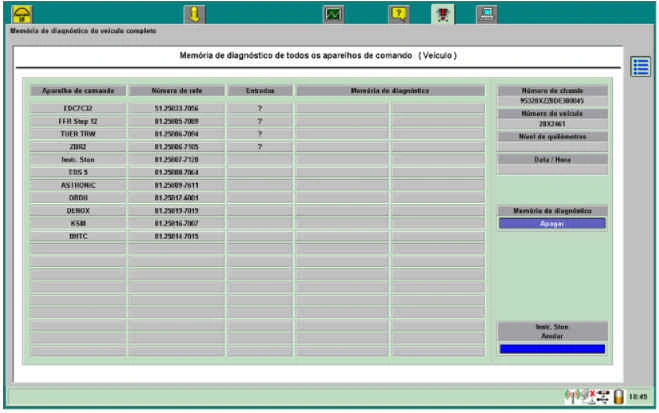

На экране ниже в правом нижнем углу выберите параметры [читать] и [Автомобиль] и подтвердите.

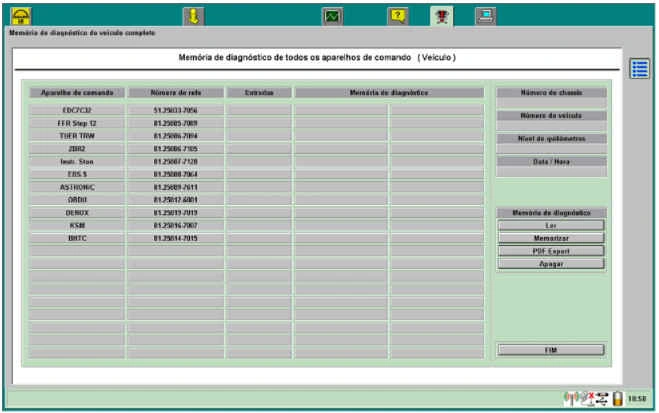

На экране ниже в правом нижнем углу выберите опцию [Конец], чтобы завершить параметризацию.
После выбора [Конец] операция будет завершена.
