Модуль управления прицепами TCM SITRAK
Обзор
TCM（Trailer Control Module）т.е. модуль управления прицепом, чертежный номер WG9716583004/1, для выполнения управления светом в задней части прицепа.
Принцип работы
Nano BCU посылает управляющие командные сообщения, TCM получает его через шину CAN.
Затем выполняется управление задними фонарями прицепа,TCMобнаруживает собранные сигналы для обратной связи.
Подходит как для ламп накаливания, так и для светоизлучающих диодов.

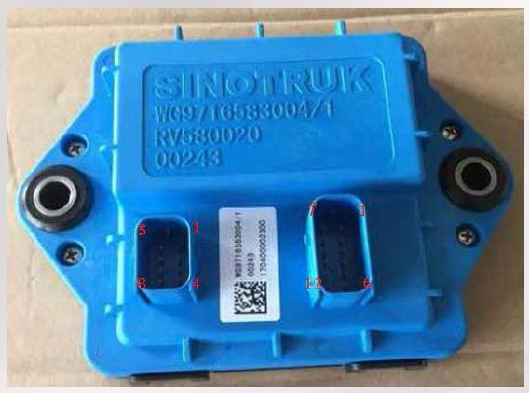

Контакты блока TCM
Разъём X1 Малый разъем (8 контактов)
1 Зарезервировано
2 Зарезервировано
3 Зарезервировано
4 KL30（G1）
5 CAN-H
6 CAN-L
7 GND
8 KL30（G2）
РазъхёмX2 Большой разъем (12 контактов)
1 Клемма выбора резистора CAN-ResH
2 Правый задний указатель поворота прицепа（24V 21W）
3 Левый задний указатель поворота прицепа（24V 21W）
4 Зарезервировано
5 Зарезервировано
6 Фонарь заднего хода прицепа (24 В 42 Вт)
7 Клемма выбора резистора CAN-ResL
8 Рабочее освещение прицепа（24V 70W）
9 Задний противотуманныйфонарь прицепа（24V 42W）
10 Зарезервировано
11 Стоп-сигнал прицепа（24V 42W）
12 Стояночные огни прицепа（24V 42W）
