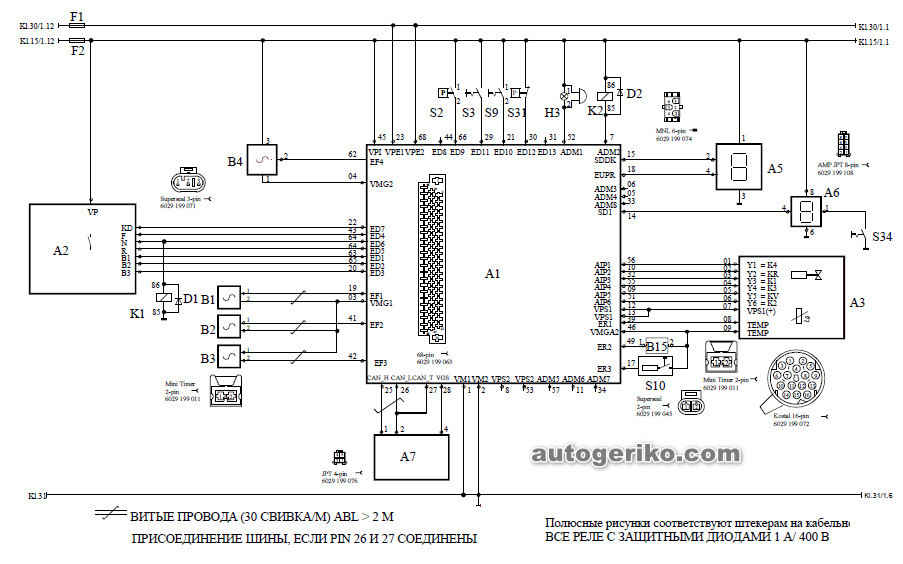

Электрическая схема КП ZF- ERGOPOWER (4 WG-190/210)
WG-190/210 ПОЛНОСТЬЮ АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ EST-37
- А1 ЭЛЕКТРОННОЕ УСТРОЙСТВО УПРАВЛЕНИЯ TCU

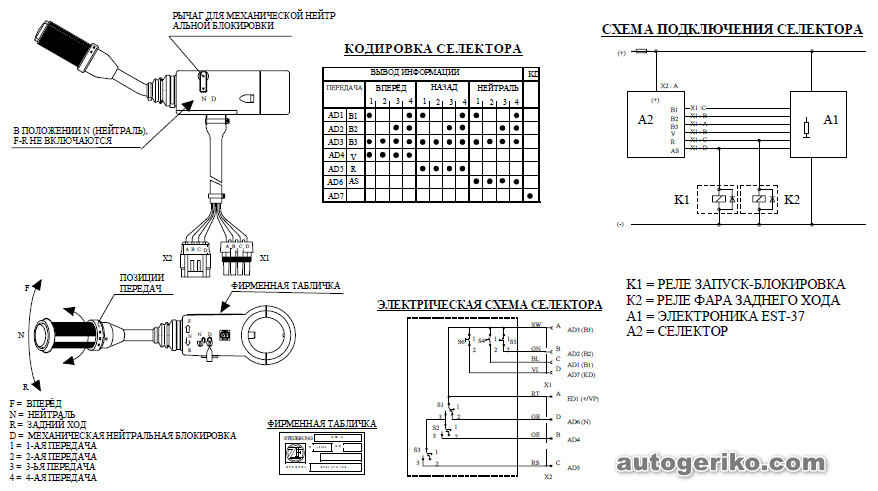

- А2 СЕЛЕКТОР DW-3
- А3 ЭЛЕКТРОГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО УПРАВЛЕНИЯ 4WG-190/210
- А5 ДИАГНОСТИКА ИНТЕРФЕЙС (ШТЕКЕР)
- А6 ДИСПЛЕЙ
- А7 САN-ИНТЕРФЕЙС (ШТЕКЕР)
- В1 ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ
- В2 ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ТУРБИНЫ
- В4 ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ОТБОРА МОЩНОСТИ
- В15 ДАТЧИК ТЕМПЕРАТУРЫ ПОСЛЕ ГИДРОТРАНСФОРМАТОРА
- F1 ПРЕДОХРАНИТЕЛЬ 7,5 А*
- F2 ПРЕДОХРАНИТЕЛЬ 7,5 А*
- S2 ПЕРЕКЛЮЧАТЕЛЬ ОТКЛЮЧЕНИЕ ПОД ДАВЛЕНИЕМ
- S3 ПЕРЕКЛЮЧАТЕЛЬ ПРОГРАММА СЕЛЕКТОРА АВТОМАТИКА / ВРУЧНУЮ
- S9 ПЕРЕКЛЮЧАТЕЛЬ ОТПУСК ПАРКОВОЧНОГО ТОРМОЗА (ОПЦИЯ)
- S10 ПЕРЕКЛЮЧАТЕЛЬ ЗАГРЯЗНЕНИЕ ФИЛЬТРА
- S31 ПЕРЕКЛЮЧАТЕЛЬ ОБРАТНАЯ СИГНАЛИЗАЦИЯ ПАРКОВОЧНЫЙ ТОРМОЗ
- S34 ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЕ ДИСПЛЕЯ*
- K1 РЕЛЕ ПУСК БЛОКИРОВКА*
- K2 РЕЛЕ ДВИЖЕНИЕ ЗАДНИМ ХОДОМ*
* = ОБЁМ ПОСТАВКИ ОПРЕДЕЛЯЕТ ЗАКАЗЧИК
СЕЛЕКТОР DW-3
