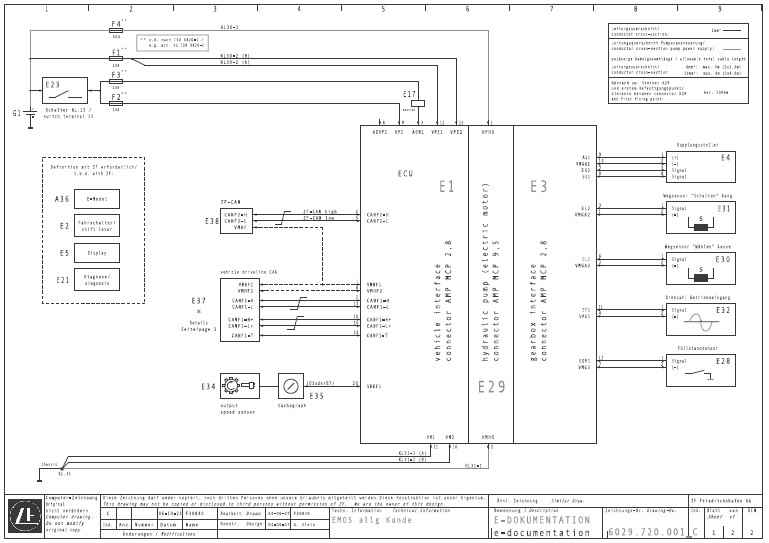

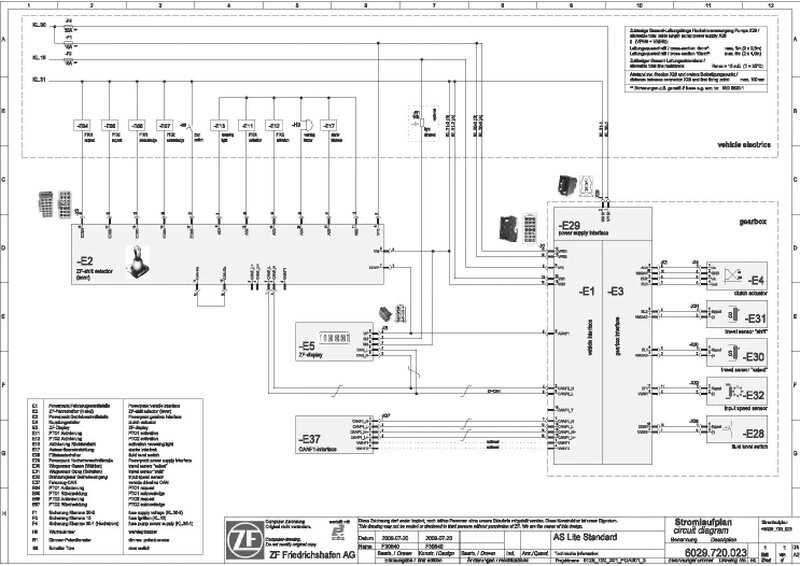

Электрическая схема КП ZF ZF ASTRONIC-Lite

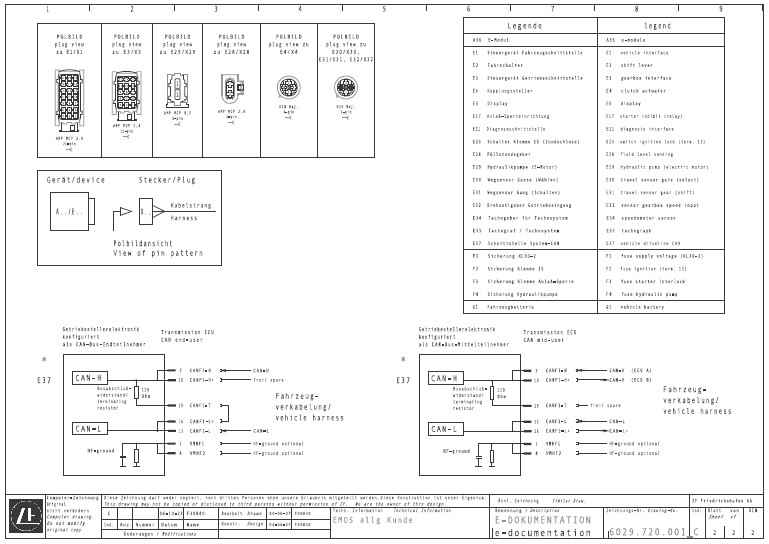

Штекер Назначение
- X1 Powerpack сопряжения транспортного средства
- Х2 Рычаг переключения передач
- ХЗ Powerpack сопряжения коробки передач
- Х4 Исполнительный механизм сцепления
- Х5 Дисплей ZF
- Х7* Модуль расширения ZF
- Х8* Модуль расширения ZF
- Х19* Место разъединения кабина
- Х20* Место разъединения ответный штекер для кабина Х19
- Х21* Диагностика (ZF)
- Х21А* Диагностика (ZF) ответный штекер
- Х28 Датчик уровня заполнения
- Х29 Powerpack разъем многоамперного тока
- ХЗО Датчик перемещения для ряда (выбор)
- Х31 Датчик перемещения для передачи (включение передач)
- Х32 Датчик частоты вращения вход коробки передач
- ХЗЗ* Датчик частоты вращения выходной вал коробки передач
- Х37* Место разъединения бортовая шина CAN
- Х37А* Место разъединения ответный штекер бортовая шина CAN
- Х45* Место разъединения бортовая электрическая сеть
- Х45А* Место разъединения ответный штекер бортовая электрическая сеть
* опционально, в зависимости от конфигурации системы производителем транспортного средства
