Дефектные кабеля FORD CARGO
H476, H566 16MY


ПРОВЕРКА ДЕФЕКТОВ КАБЕЛЯ ДАТЧИКА УРОВНЯ МАСЛА ДВC 12,7 Л (FHR5, FHT5, FHR6, FHT6)
Перед обесточиванием автомобиля выключите зажигание и подождите как минимум 5 минут. Это необходимо для подачи питания в систему нейтрализации отработавших газов с впрыском AdBlue. В противном случае система нейтрализации отработавших газов с впрыском AdBlue и/или другие системы автомобиля могут быть повреждены.

Описание проблемы, решение
Во время диагностики датчиков уровня масла двигателя на предмет обнаружения производственных дефектов, которые должны быть устранены по гарантии, необходимо произвести диагностику датчиков в соответствии с данным сервисным бюллетенем до их замены.
В случае обнаружения дефекта кабеля датчика уровня масла ДВС воспользуйтесь информацией, представленной ниже.

Описание проверочных и ремонтных процедур
• При обнаружении кода неисправности P250A, проверьте на предмет наличия обрывов и механических повреждений разъемов и проводов смежных датчиков.

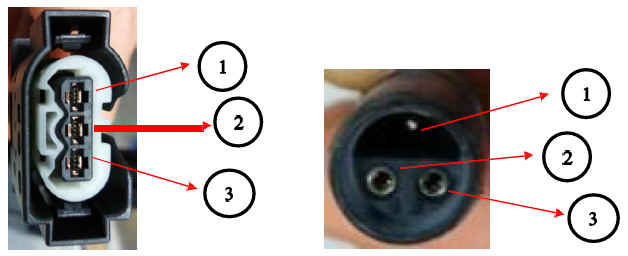

• Произведите проверку контактов разъема датчика уровня масла ДВС.
• Проверьте провод датчика в соответствии с TSB-1801002-01 «Установка кронштейна датчика уровня масла ДВС 12,7 л (FHR5, FHT5, FHR6, FHT6)».
Датчик уровня масла ДВС замените только в том случае, если в ходе описанных ниже процедур не будет выявлено никаких дефектов.

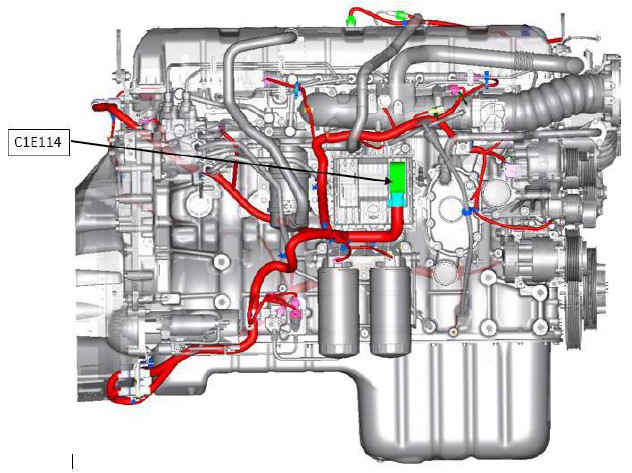

Схема расположения разъема C1E114, соединяющего кабель датчика уровня масла ДВС и блок управления двигателем

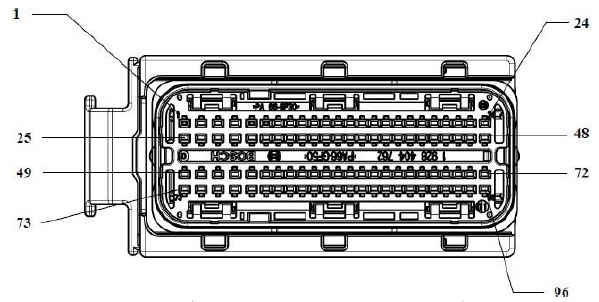

Разъем C1E114, соединяющий кабель датчика уровня масла ДВС и блок управления двигателем

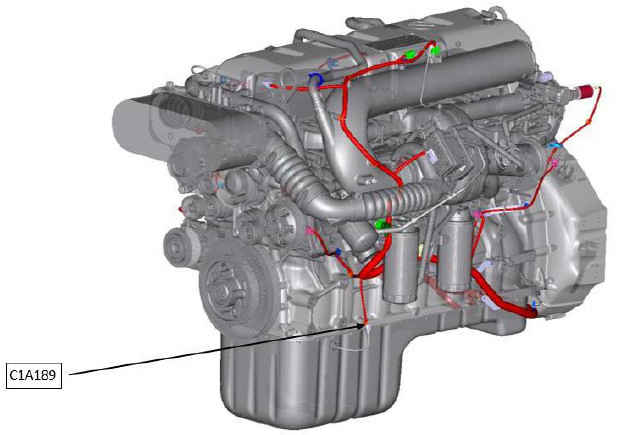

Расположение датчика уровня масла на двигателе

Расположение датчика уровня масла ДВС в масляном поддоне
• Осмотрите кабель датчика уровня масла ДВС на наличие повреждений.

• В случае отсутствия повреждений кабеля датчика уровня масла, проверьте с помощью мультиметра провода кабеля датчика уровня масла на наличие короткого замыкания на другие провода или обрыв цепи, соединяя соответствующие контакты кабеля.

• Если обнаружено повреждение кабеля датчика произведите замену кабеля датчика уровня масла ДВС. В случае, если в ходе проверки повреждений не было обнаружено, произведите проверки в соответствии с нижеизложенной информацией.
• Подсоедините кабель датчика уровня масла ДВС к основному жгуту проводов, соединяющемуся с блоком управления двигателем.
• Отсоедините разъем жгута проводов C1E114 от блока управления двигателем.

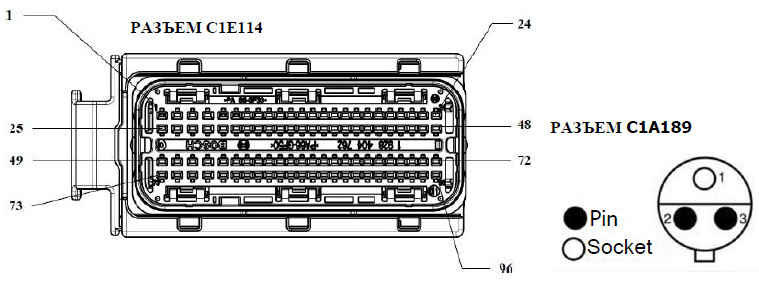

• Проверьте с помощью мультиметра провода жгута проводов на наличие короткого замыкания на другие провода или обрыв цепи, соединяя контакт 84 на разъеме C1E114 с контактом 1 на разъеме C1A189, контакт 56 на разъеме C1E114 с контактом 2 на разъеме C1A189, контакт 30 на разъеме C1E114 с контактом 3 на разъеме C1A189.

• В случае, если повреждения жгута проводов не были обнаружены, замените датчик уровня масла ДВС.

14405 Жгут задней части рамы

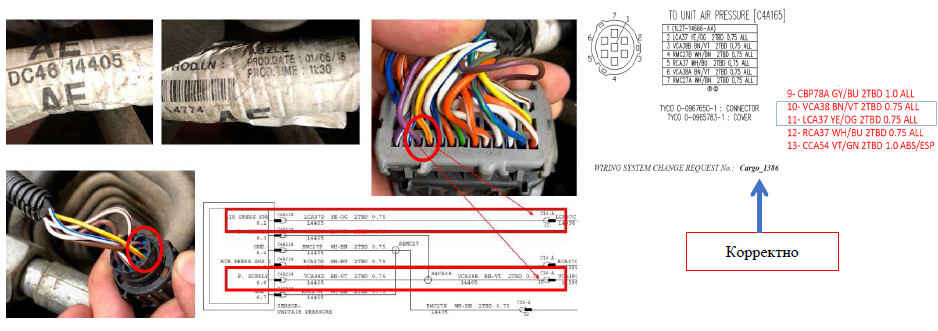

На некоторых шасси, на новых жгутах были обнаружены не корректное расположение контактов в разъемах жгута:
• Контакты датчиков давления осушителя воздуха.
При возникновении кодов неисправности датчиков давления на осушителя проверьте электропроводку на соответствие электросхеме.


14405 Жгут задней части рамы
На некоторых шасси, на новых жгутах были обнаружены не корректное расположение контактов в разъемах жгута:
• Контакты датчика деления воздуха для EBS на разъеме 14398-14405
При возникновении кодов неисправности датчиков давления на осушителя проверьте электропроводку на соответствие электросхеме.
