PACCAR CECU
(описание электрической системы)
Сердцем мультиплексной системы приборов является CECU.

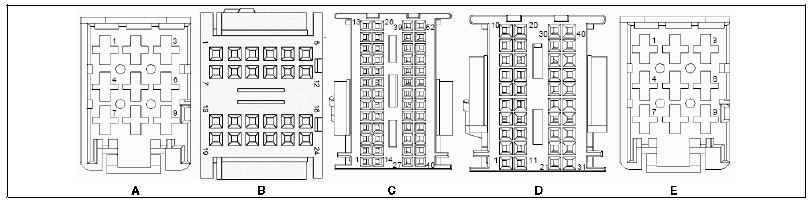

CECU получает данные, связанные с управлением различными устройствами электрической системы. Затем он принимает решения на основе этих входных данных и отправляет информацию в модули управления подсистемы (узлы) о том, что этот узел должен делать с компонентами, которыми он управляет. Идентификация разъема CECU В CECU имеется 5 электрических разъемов.
Разъем A - 9 контактов
Разъем B - 24 контакта
Разъем C - 52 контакта
Разъем D - 40 контактов
Разъем E - 9 контактов

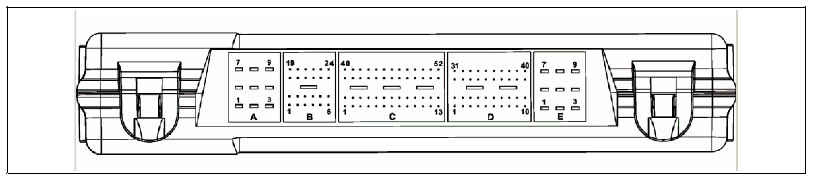

Для иллюстрации вида сбоку CECU, показывающей, где разъемы жгута подключаются к блоку управления.
A
1 CVSG power
2 Input Power 1
3 Dome Lamp
4 MCS Power
5 GND
6 Menu control switch ground
7 Dash Illumination 1
8 Dash Illumination 2
9 Input Power 2
B
1 MCS A
2 MCS B
3 Menu Enter
4 Passenger Door Jamb
5 Overcrank Signal
6 LVD Alarm Input
7 Driver Seat Occupancy / Seat Belt
8 Cruise Set
9 Cruise Resume
10 Spare
11 Retarder Select 1
12 Retarder Select 2
13 Clutch Switch
14 Headlamp Active
15 Remote Set Switch
16 Remote Resume Switch
17 Engine Fan Override
18 Force Regeneration Switch
19 Inhibit Regeneration Switch
20 Spare
21 Spare
22 MCS Back Button
23 Transfercase Engaged Input
24 Pass Seat Occupancy / Seat Belt
C
1 Analog Sensor Power Supply
2 Analog Sensor Return
3 PTO Oil Temp
4 K-LINE
5 Spare
6 Primary Air Supply
7 Secondary Air Supply
8 Application Air / Service Brake
9 Ammeter
10 Air Filter Restriction
11 Fuel Filter Restriction
12 Fuel Level 1
13 Spare
14 CVSG Data
15 CVSG GND
16 Outside Air Temp
17 Axle Temp, Front
18 Axle Temp, Rear
19 Axle Temp, Center / Steer
20 General Oil Temp
21 Transmission Oil Temp
22 Auxiliary Transmission Oil Temp
23 Pyrometer
24 Brake Saver Oil Temp
25 Analog GND
26 Transfer Case Oil Temp
27 Remote Accelerator
28 RKE input Lock
29 RKE input Unlock
30 Suspension Air Pressure
31 Wiper Resistor Ladder
32 Spare
33 Spare
34 Spare
35 C-CAN GND
36 Spare
37 Cab CAN H (C-CAN)
38 Cab CAN L (C-CAN)
39 Spare
40 Diagnosis CAN H (D-CAN)
41 Diagnosis CAN L (D-CAN)
42 Diagnosis CAN_GND
43 Body Builder CAN H (B-CAN)
44 Body Builder CAN L (B-CAN)
45 Body_Builder CAN_GND (B-CAN)
46 Spare
47 Kingpin Release
48 Spare
49 Spare
50 Dimmer Up
51 Dimmer Down
52 Spare
D
1 Ign Power
2 Driver Door Jamb
3 Acc Power
4 Flasher / Hazard
5 Park Lamp / Headlamp Active
6 High Beam Active
7 Park Brake
8 Left Turn
9 Right Turn
10 Cruise On / Off
11 Inter Axle Diff Lock
12 Fifth Wheel Slide
13 Tractor ABS Telltale
14 Trailer ABS Telltale
15 Check Engine Telltale
16 Stop Engine Telltale
17 Windshield Wiper Fast
18 Fog Lamps
19 Editable Telltale 1
20 Editable Telltale 2
21 Editable Telltale 3
22 Editable Telltale 4
23 Spare
24 Editable Telltale 6
25 Editable Telltale 7 (not used)
26 Editable Telltale 8
27 Suspension Dump
28 Spare Alarm 1A
29 Spare Alarm 1B
30 Spare Alarm 1C
31 Spare Alarm 2
32 Frame CAN H (F-CAN)
33 Frame CAN L (F-CAN)
34 Instrumentation CAN H (I-CAN)
35 Instrumentation CAN L (I-CAN)
36 Instrumentation CAN_GND
37 Vehicle CAN H (V-CAN)
38 Vehicle CAN L (V-CAN)
39 Vehicle CAN_GND
40 V-CAN_L_TR
E
1 Idle Timer 70A Relay
2 Spare
3 Ignition Relay Control (Start)
4 Headlamp "ON" with Wiper / RKE
5 GND
6 Spare
7 Fog Lights with Low Beam only
8 ABS Brake Light Relay
9 Mirror Heat Relay

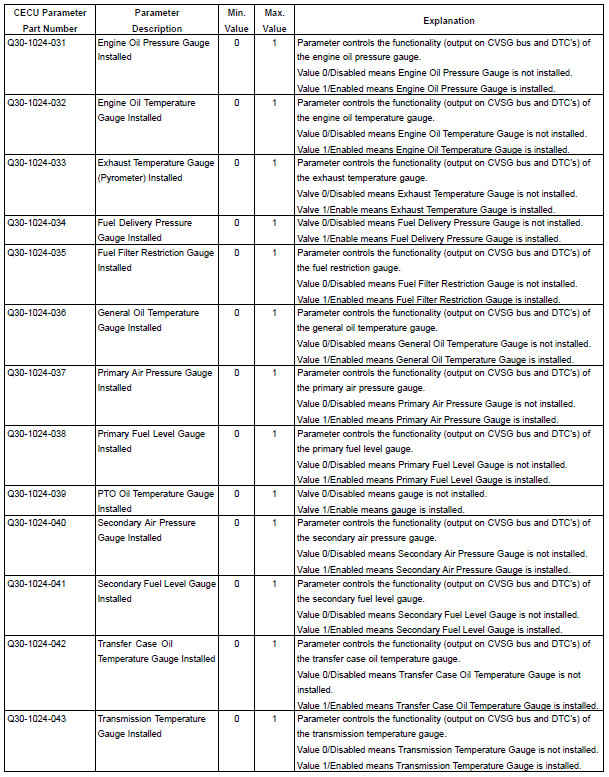

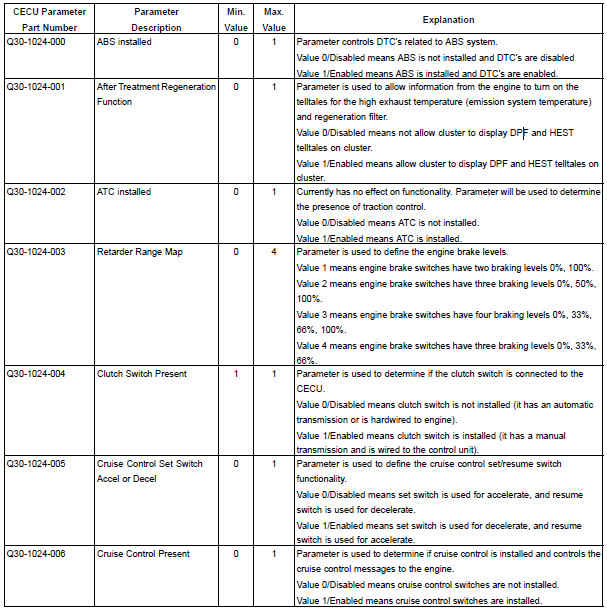

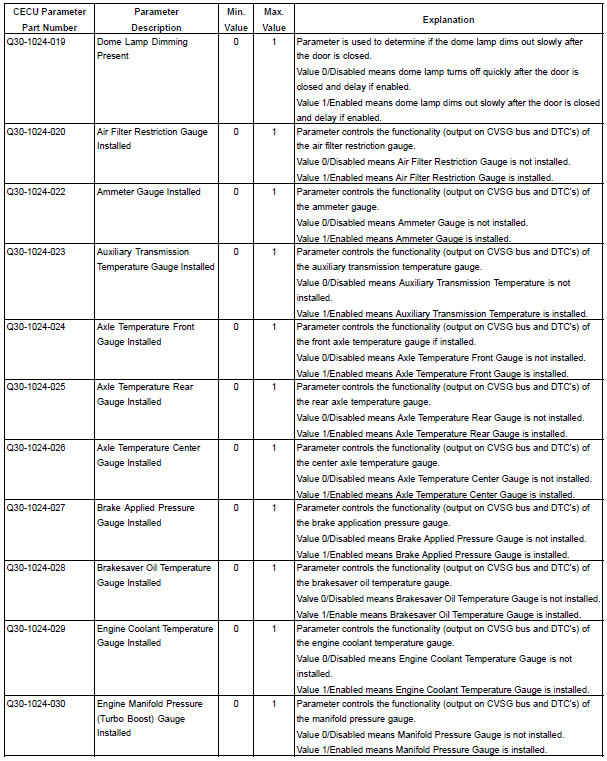

Параметры CECU
Параметры используются для определения для CECU того, какие функции присутствуют на транспортном средстве. Параметры могут быть изменены дилером, чтобы включить, отключить или назначить определенную функциональность этой функции. Номера деталей параметров доступны для поиска в ECAT и позволяют дилеру определить, какие параметры были установлены на заводе. Кроме того, при добавлении новой функции в автомобиль соответствующий параметр необходимо запрограммировать в CECU и включить.
Продолжение и полное описание в
