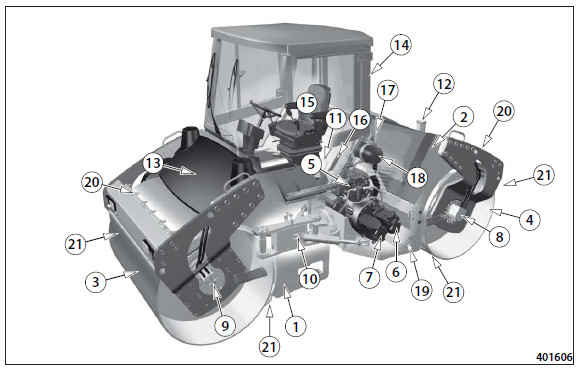

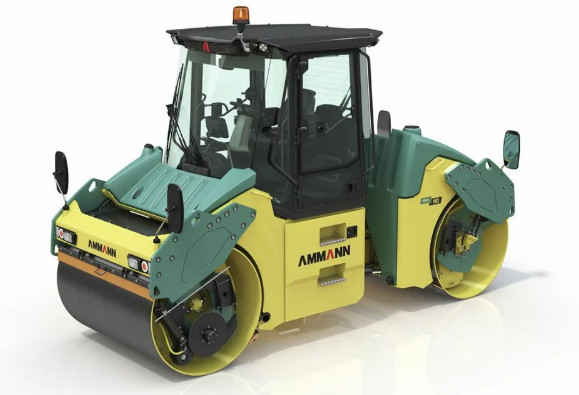

1 - Рама передняя

2 - Рама задняя

3 - Передний валец

4 - Задний валец

5 - Двигатель

6 - Гидрогенератор передвижения вальцов

7 - Гидрогенератор вибраций вальцов

8 - Гидромотор передвижения

9 - Гидромотор вибраций

10 - Шарнир управления

11 - Бак гидравлики

12 - Топливный бак

13 - Бак смачивания

14 - Кабина с интегрированной рамой ROPS

15 - Место машиниста

16 - Аккумулятор

17 - Комбинированный охладитель двигателя и гидравлического масла

18 - Воздушный фильтр

19 - Выхлоп

20 - Форсунки смачивания

21 - Скребки вальцов

1 - Рама передняя

2 - Рама задняя

3 - Передний валец

4 - Задний валец

5 - Двигатель

6 - Гидрогенератор передвижения вальцов

7 - Гидрогенератор вибраций вальцов

8 - Гидромотор передвижения (с обеих сторон)

9 - Гидромотор вибраций

10 - Шарнир управления

11 - Бак гидравлики

12 - Топливный бак

13 - Бак смачивания

14 - Кабина с интегрированной рамой ROPS

15 - Место машиниста

16 - Аккумулятор

17 - Комбинированный охладитель двигателя и гидравлического масла

18 - Воздушный фильтр

19 - Выхлоп

20 - Форсунки смачивания

21 - Скребки вальцов

Приборная доска и панели управления

1 - Управляющие устройства передвижения

2 - Потенциометр скорости

3 - Кнопка режима плавного пуска и остановки

4 - Переключатель обнуления режима CRAB

5 - Кнопки режима CRAB - вправо*

6 - Кнопки CRAB - влево*

7 - Кнопки вибрации

8 - Кнопка аварийного тормоза

9 - Кнопка орошения

10 - Потенциометр интервала орошения

11 - Переключатель насосов орошения

12 - Включатель зажигания

13 - Регулятор оборотов двигателя

14 - Холостой ход двигателя

15 - Контрольные лампочки уровня гидравлического масла и прогрева двигателя

16 - Переключатель вибрации передний / оба / задний

17 - Переключатель амплитуды вибрации

18 - Переключатель выбора режима вибрации (MAN/AUT)

19 - Комбинированный переключатель

20 - Переключатель постоянной скорости и защиты двигателя от перегрузки

21 - Power view дисплей

22 - Переключатель маяка

23 - Переключатель сигнальных фонарей

24 - Переключатель вспомогательных фонарей (специальное оснащение)

25 - Переключатель + контрольная лампочка задних фонарей

26 - Контрольные лампочки фар (ближний свет/дальний)

27 - Инфратермометр (специальное оснащение)

28 - Дисплей

29 - Диагностика двигателя

30 - Регулирование положения руля

31 - Сиденье водителя

A1 Turn signal light flasher

A2 LH cluster

A3 RH cluster

A4 Travel electronics

A5 Travel controller

A6 Multifunctional display Murphy PV-101

A7 Time relay

B1 Fuel level float

B3 Pressure sensor in water tank

B5 Drum speed sensor

B6 Engine speed sensor

C1 Noise suppressing filter

E1,2 Front parking lights

E3,4 Tail lights

E5,6 Front headlamps

E7,8 Rear headlamps

E9,10 Left turn signal lights

E11,12 Right turn signal lights

E13,14 Additional front headlamps (optional)

E15,16 Additional rear headlamps (optional)

E17 Warning beacon (optional)

E18,19 Brake lights

E20 Cab lighting

E21 Number plate lighting (optional)

F1-17 Fuses

G1 Battery

G2 Alternator

H1 Dipped lights indicator lamp

H2 Distance lights indicator lamp

H3 Warning horn

H4 Audible warning device

H5 Back signal horn (optional)

K1 Contactor

K2-21 Auxiliary relay

K24-25 Glowing contactors

M1 Engine starter

M2 Sprinkling motor

M3 Sprinkling motor

M4 Front windscreen wiper

M5 Left rear screen wiper

M6 Right rear screen wiper

M7 Windscreen washer

M8 Rear screen washer

M9,10,11 Fans

Q1 Battery disconnector

R1 Sprinkling interval potentiometer

R2 Speed potentiometer

R3 Resistor

R6-7 Engine glowing

R8 Engine speed control potentiometer

R9 Resistor

S1 Ignition box

S2 Combined switch

S2.1 Parking and main headlamps switch

S2.2 Main/dipped lights switch

S2.3 Flash switch

S2.4 Warning horn button

S2.5 Turn signal lights switch

S3 Rear headlamps switch

S4 Warning lights switch

S5 Additional lights switch (optional)

S6 Warning beacon switch (optional)

S7 Brake pressure switch

S8 Hydraulic system filter clogging switch

S9 Air filter clogging switch

S12 Hydraulic oil overheating switch

S14 Back horn switch

S15 Neutral gear switch

S16 Emergency brake button

S17 Float in hydraulic oil tank

S18 Constant speed or antistall switch

S19 Automatic vibration switch

S20 Smooth start and stop button

S21 Seat switch

S22 Vibration button (red) on left travel lever

S23 Vibration button (red) on right travel lever

S24 Sprinkling button

S25 Sprinkling pumps switch

S26 Front/both/rear vibration switch

S27 Vibration amplitude switch

S28 Left (yellow) button on left travel lever – left CRAB

S29 Right (yellow) button on left travel lever – right CRAB

S30 Left (yellow) button on right travel lever – left CRAB or edge cutter upwards

S31 Right (yellow) button on right travel lever – right CRAB or edge cutter downwards

S32 Windscreen wiper switch

S33 Rear screen wiper switch

S34 Washers double push-button

S35 Fan switch

S36 Air-conditioning switch (optional)

S37 Engine idle speed switch

S39 CRAB reset button

S40,41 CRAB position switches

S42 Hydraulics temperature switch

S43 Hydraulics temperature switch

S44 Air-conditioning overpressure fuse (optional)

V1-17 Diode

X1 Mounting socket

X2 Diagnostic socket

X3,4 Interconnection terminals

X5-62 Interconnection connectors

X63 Diagnostic connector of engine

X64-69 Connectors J1939

X70-78 Interconnection connector

Y1 Engine fan cooling valve

Y3 Brake valve

Y4 Valve, front drum forward drive

Y5 Valve, front drum backward drive

Y6 Valve, rear drum forward drive

Y7 Valve, rear drum backward drive

Y8 Valve, small amplitude of rear drum vibration

Y9 Valve, big amplitude of rear drum vibration

Y10 Valve, small amplitude of front drum vibration

Y11 Valve, big amplitude of front drum vibration

Y12 CRAB valve, left

Y13 CRAB valve, right

Y14 Pressure relief valve

Y15 Edge cutter upwards valve (optional)

Y16 Edge cutter downwards valve (optional)

Y17 Air-conditioning compressor clutch magnet (optional)
