ОБЩЕЕ ОПИСАНИЕ

ВНИМАНИЕ! ЛЮБЫЕ ВМЕШАТЕЛЬСТВА В РАБОТУ ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ИЛИ ЭЛЕКТРОПРОВОДКИ СОПРЯЖЕНЫ С ОПАСНОСТЬЮ И МОГУТ ПРИВЕСТИ К ТРАВМАМ (ВПЛОТЬ ДО СМЕРТЕЛЬНЫХ) И/ИЛИ К ПОВРЕЖДЕНИЯМ ДВИГАТЕЛЯ.

ПРИ ПРОВЕДЕНИИ ВОССТАНОВИТЕЛЬНЫХ РАБОТ С ЭСУД НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ, ПОВЕРНУВ КЛЮЧ В ВЫКЛЮЧАТЕЛЕ ПРИБОРОВ И СТАРТЕРА В ПОЛОЖЕНИЕ «0» И ВЫКЛЮЧИВ «МАССУ».

ВЫКЛЮЧАТЕЛЬ «МАССЫ» РАЗРЕШАЕТСЯ ОТКЛЮЧАТЬ НЕ РАНЕЕ, ЧЕМ ЧЕРЕЗ 25 С ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ ДВИГАТЕЛЯ. В ТЕЧЕНИЕ ЭТОГО ВРЕМЕНИ ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ПРОВОДИТ ДИАГНОСТИКУ НЕКОТОРЫХ ЭЛЕМЕНТОВ ЭСУД И СОХРАНЯЕТ ЕЕ РЕЗУЛЬТАТЫ В ПАМЯТИ

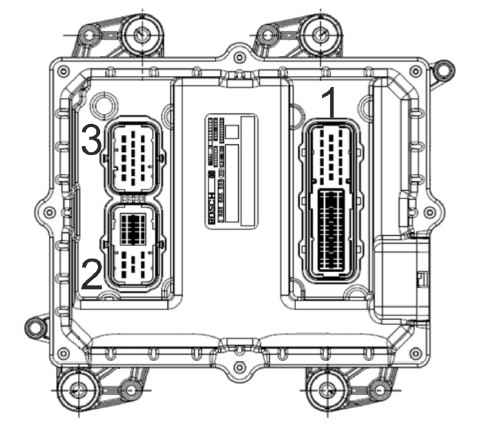

Электронная система управления двигателем (ЭСУД или EDC – Electronic Diesel Control) позволяет точно и дифференцированно регулировать параметры процесса впрыскивания топлива, что обеспечивает выполнение многочисленных требований, которые ставятся перед современными двигателями.

Снижение расхода топлива и содержания вредных веществ (NOx - оксиды азота, СО - окись углерода, СН - углеводороды, «твердые» частицы) в отработавших газах являются главными задачами, стоящими перед разработчиками двигателей. Кроме того, большое влияние на развитие современных двигателей оказывают возросшие требования к уровню комфорта современных транспортных средств (ТС). В связи с этим постоянно ужесточаются ограничения по уровню шума работы двигателя.

В результате, возросли требования к системам управления двигателем и впрыска топлива в области:

• высоких давлений впрыскивания;

• формирования процесса впрыскивания;

• многофазного впрыскивания (основного, предварительного и дополнительного);

• регулирования количества впрыскиваемого топлива, давления наддувочного воздуха и момента начала впрыска в зависимости от условий работы двигателя;

• подачи дополнительного количества топлива при пуске двигателя в зависимости от температуры окружающего воздуха;

• регулирования частоты вращения коленчатого вала при работе двигателя на холостом ходу независимо от нагрузки;

• регулирования рециркуляции отработавших газов;

• регулирования скорости движения ТС;

• высокой точности регулирования момента начала впрыскивания и количества впрыскиваемого топлива на протяжении всего срока службы двигателя.

ЭСУД способна обеспечить выполнение всех вышеупомянутых требований благодаря применению микропроцессоров.

В отличие от механических систем регулирования, где водитель, нажимая педаль акселератора, непосредственно задает цикловую подачу, в ЭСУД задается величина крутящего момента, при этом в ЭБУ передается положение педали акселератора. Запрошенная водителем величина крутящего момента корректируется, исходя из текущего режима работы двигателя и показаний датчиков системы. В калибровочных таблицах программного обеспечения ЭБУ заложены характеристики впрыска, такие как начало подачи топлива, ее величина, давление и различные корректирующие факторы (температурный режим и текущие ограничения) для каждой порции топлива (пилотная или предварительное впрыскивание, основная и поствпрыск или дополнительное впрыскивание).

Электронная система двигателя может интегрироваться в единую бортовую сеть управления автомобилем, что позволяет, например, снижать крутящий момент двигателя при переключении передач в автоматической коробке или изменять его при пробуксовке колес, отключать устройство блокировки движения и т.д. Она соответствует всем требованиям протоколов диагностики OBD (On-Board Diagnostic– система бортовой диагностики) и EOBD (Европейский протокол OBD для получения информации о неисправностях двигателя, связанных с отработавшими газами).

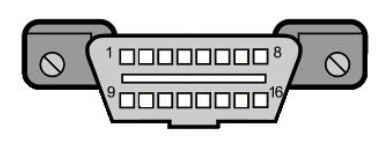

В соответствии со схемой ЭБУ двигателя, используются следующие контакты разъема:

4 – «масса» кузова;

5 – сигнальное заземление;

6 – верхний провод CAN H (CAN High) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284);

7 – K-Line (ISO 9141-2 и ISO 14230);

14 – нижний провод CAN L (CAN Low) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284);

16 – питание «+» от АКБ;

- остальные контакты использует производитель ТС.
