Описание и распиновка ЭБУ с двигателя Ecoroq 9L 16MY

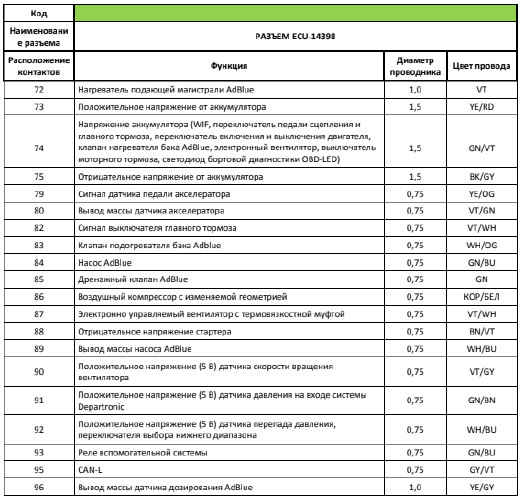

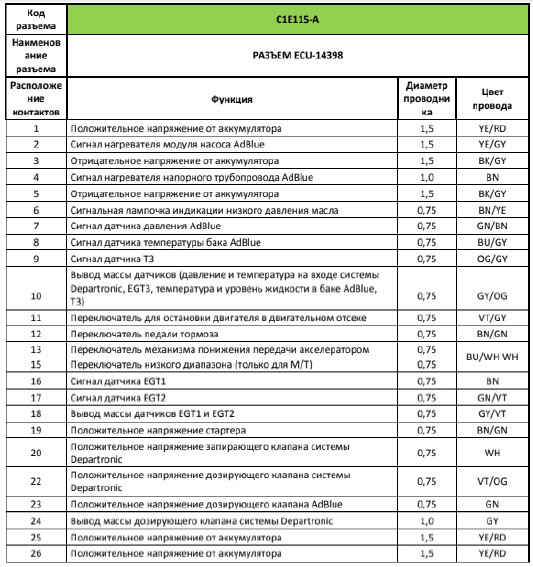

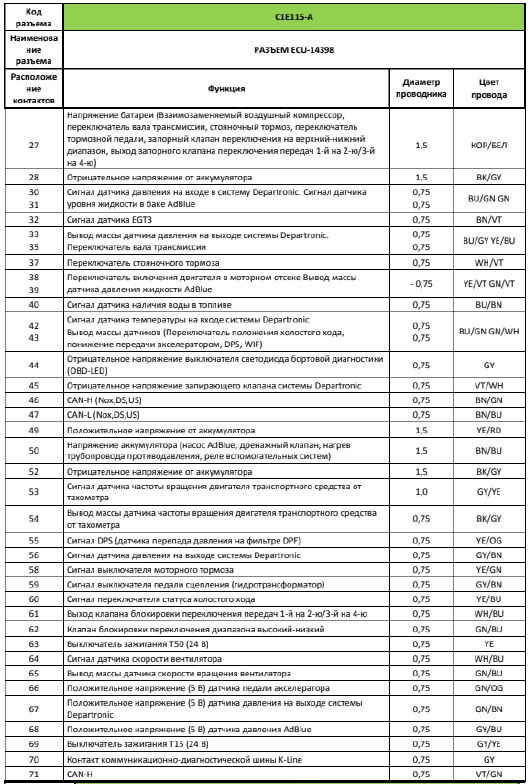

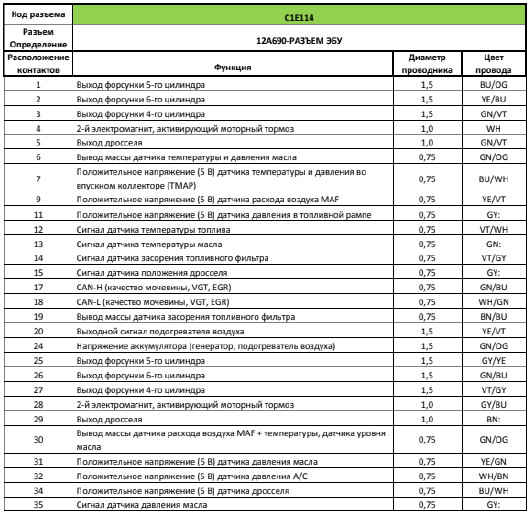

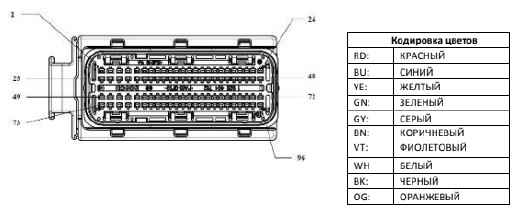

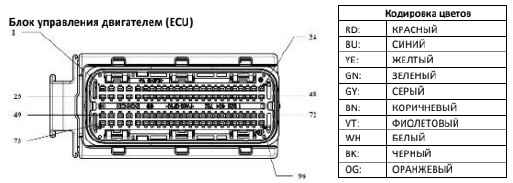

РАСПОЛОЖЕНИЕ КОНТАКТОВ ЭБУ
Блок управления двигателем (ECU)

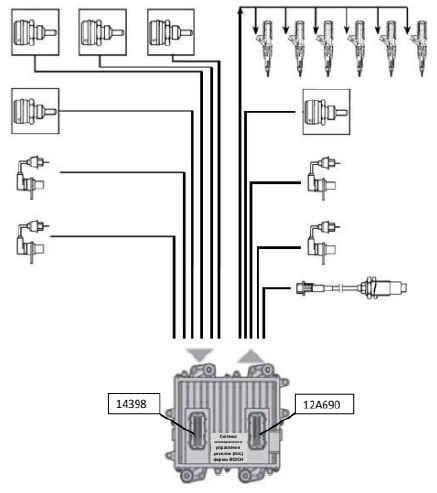

СХЕМА БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЭБУ)

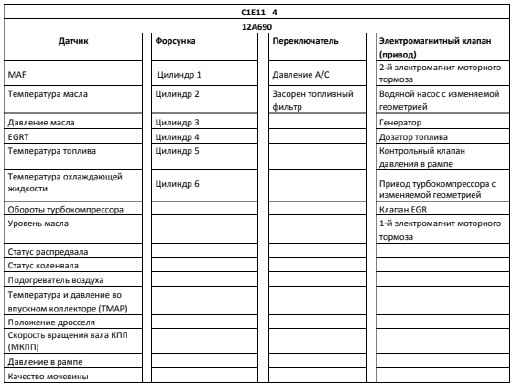

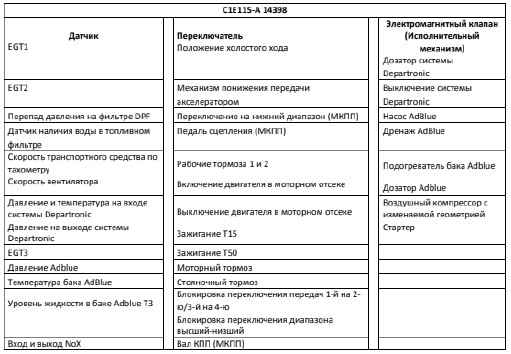

СИСТЕМЫ, РАБОТАЮЩИЕ В БЛОКЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
