JIEFANG CA4180P77K25E5 Коробка передач
СОДЕРЖАНИЕ
- Обзор трансмиссии
- Технические характеристики коробки передач
- Базовая коробка передач TraXon
- TraXon с интардером ZF
- Внешний вид коробки передач

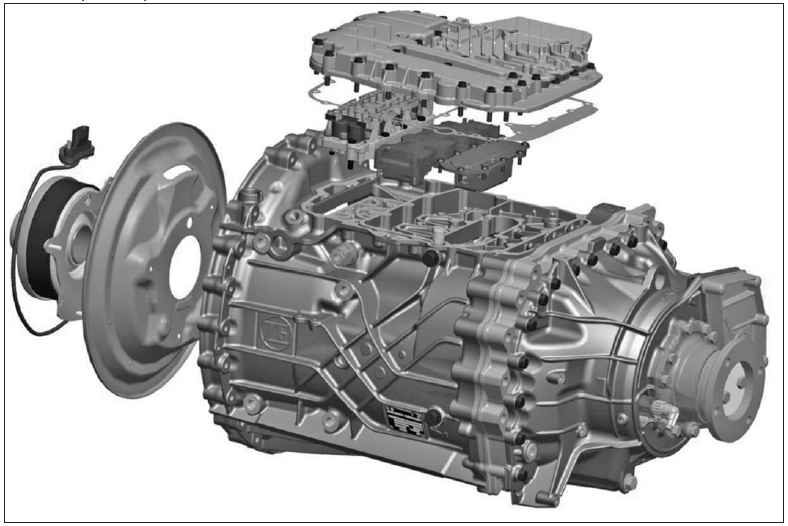

- Конструкция коробки передач
- Антистатическая защита
- Заводская табличка
- Заводская табличка TraXon
- Заводская табличка интардера ZF
- Электронный блок управления (EST). Заводская табличка
- Техническое обслуживание
- Визуальный осмотр жгутов проводов
- Техническое обслуживание пневматического оборудования
- Допустимые типы смазочных материалов
- Объем масла
- Периодичность замены масла
- Сапун коробки передач
- Замена масла (коробка передач TraXon без интардера ZF)
- Слив масла
- Масло
- Проверка уровня масла (коробка передач TraXon без интардера ZF)
- Замена масла (коробка передач TraXon с интардером ZF)
- Слив масла
- Замена масляного фильтра
- Долив масла (коробка передач TraXon с интардером ZF)
- Заправка при замене масла
- Долив масла после обслуживания коробки передач
- Проверка уровня масла (коробка передач TraXon с интардером ZF)
- Визуальный осмотр
- Охлаждающая жидкость двигателя
- Интервал замены охлаждающей жидкости двигателя
- Диагностика
- ZF-TESTman
- Работа с контрольными листами
- Система ConAct
- Блок управления коробкой передач
- Снятие блока управления коробкой передач
- Установка блока управления коробкой передач
- Блок клапанов
- Разборка корпуса клапанов
- Установка блока клапанов
- Модуль датчиков
- Снятие модуля датчиков
- Установка модуля датчиков
- Привод переключения передач
- Разборка привода переключения передач
- Установка привода переключения передач
- Датчик скорости
- Снятие датчика скорости
- Установка датчика скорости
- Датчик импульсов тахометра
- Снятие датчика импульсов
- Установка датчика импульсов
- Теплообменник
- Снятие теплообменника
- Установка теплообменника
- Крышка ВОМ
- Снятие крышки ВОМ
- Установка крышки ВОМ
- Переходная пластина
- Снятие переходной пластины
- Установка переходной пластины
- Штуцер подачи сжатого воздуха
- Снятие соединительной трубки
- Установка соединительной трубки
- Система ConAct
- Разборка системы ConAct
- Установка системы ConAct
- Приводной фланец
- Снятие приводного фланца
- Установка приводного фланца
Обозначение модели
Модель обозначается кодом.
Для автоматической коробки передач TraXon определить следующее: название модели, например: 12 TX 2820 TO
*Используйте наименьшее число при объединении.
Описание особенностей коробок передач
Коробки передач TraXon делятся на семейства (серии).
Семейства:
• 12.1
• 12.2
• 16
Тип коробки передач
Серия 12.1
• 12 TX 1410 TD
• 12 TX 1610 TD/TO
• 12 TX 1810 TD/TO
• 12 TX 2010 TD/TO
• 12 TX 2210 TD/TO
• 12 TX 2410 TO
• 12 TX 2610 TO
Серия 12.2
• 12 TX 2420 TD
• 12 TX 2620 TD
• 12 TX 2820 TD/TO
• 12 TX 3020 TO
• 12 TX 3220 TO
• 12 TX 3420 TO
Серия 16
• 16 TX 1640 TD
• 16 TX 1840 TD/TO
• 16 TX 2040 TD/TO
• 16 TX 2240 TD/TO
• 16 TX 2440 TD/TO
• 16 TX 2640 TD/TO
• 16 TX 2840 TD/TO
• 16 TX 3040 TO
• 16 ТХ 3240 ТО
• 16 TX 3440 TO

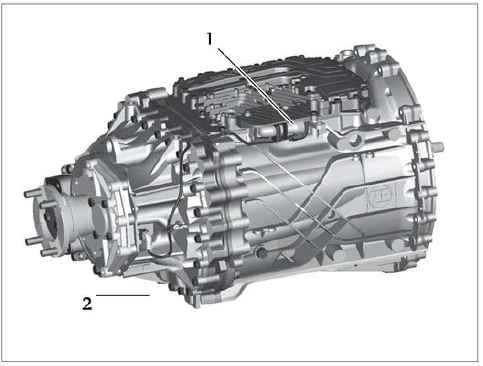

Базовая коробка передач TraXon

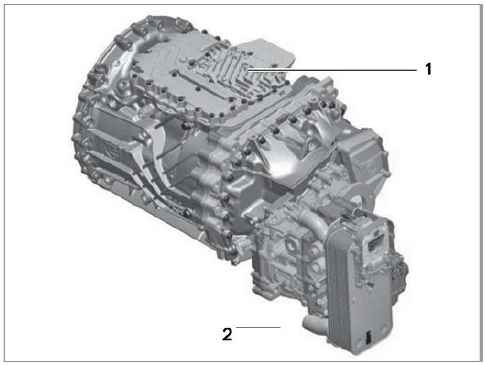

Коробка передач TraXon с интардером ZF
1 Блок управления интардером ZF
2 Теплообменник

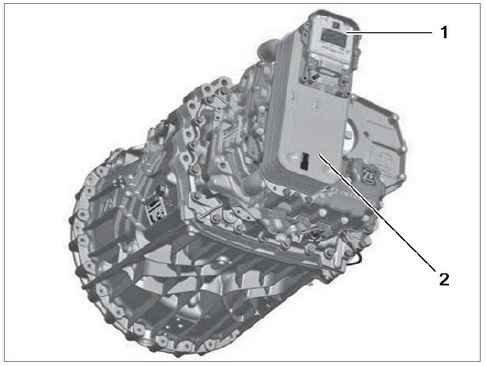

1 Блок управления коробкой передач
2 Интардер ZF
1 Картер коробки передач
2 Место соединения ВОМ
3 Ведущий фланец
4 Разъем тахометра
5 Слив масла
6 Картер сцепления
1 Заливное и контрольное отверстие
2 Подача сжатого воздуха
3 Карданные валы
4 Блок управления сцеплением (ConAct)

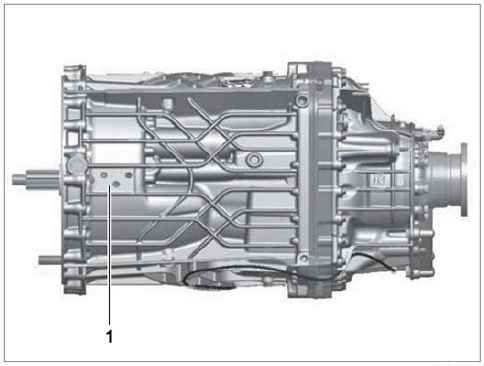

1 Вентиляционное отверстие
1 Торцевая заглушка автомобиля
2 Датчик скорости
1 Выходной вал
2 Карданные валы
К1 Шестерня постоянного зацепления 1-й передачи
K2/3G Шестерни постоянного зацепления 2/3-й передач
2G Шестерня 2-й передачи
1G Шестерня 1-й передачи
RG Шестерня передачи заднего хода
1 Тормоз промежуточного вала
2 Насос промежуточного вала

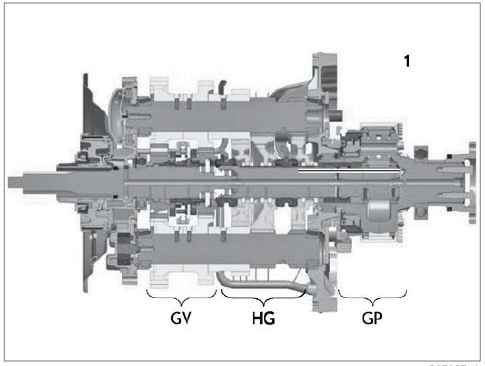

1 Вал
GV Комплект половинчатых шестерен
HG Главная передача
GP Группы повышенных и пониженных передач
Полное описание смотри в
