Электросистема MAN TG3
(тренинг персонала)

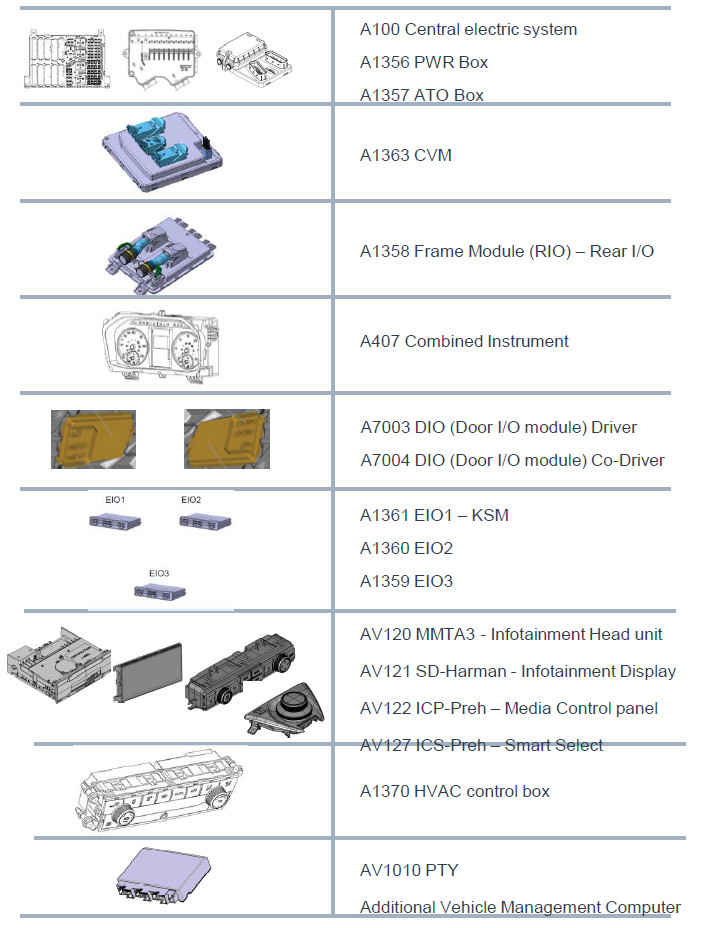

Новое расположение предохранителей и блоков управления
Здесь указаны только основные блоки. Более полная информация в ASP и diag assist MC3.

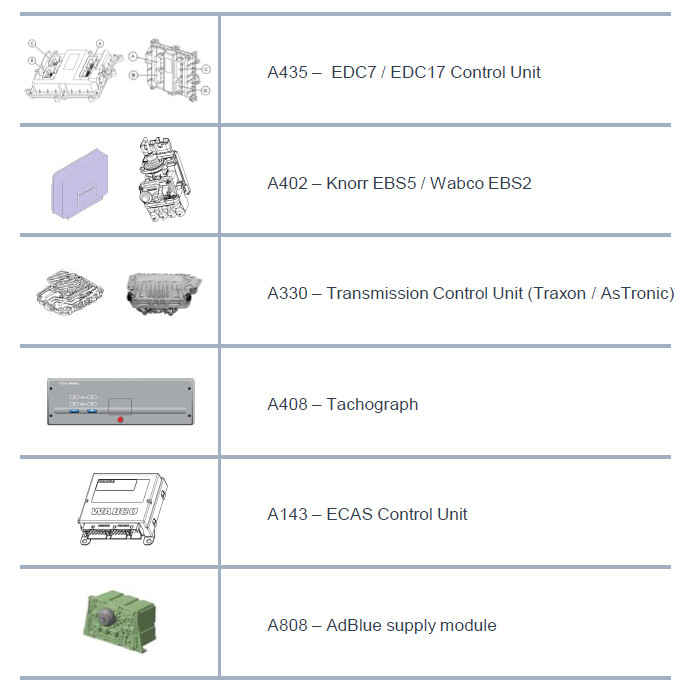

Перешедшие блоки управления от TG2
Некоторые блоки управления в TG3 подключены к другим CAN, ранее к T-CAN в старой серии TG.

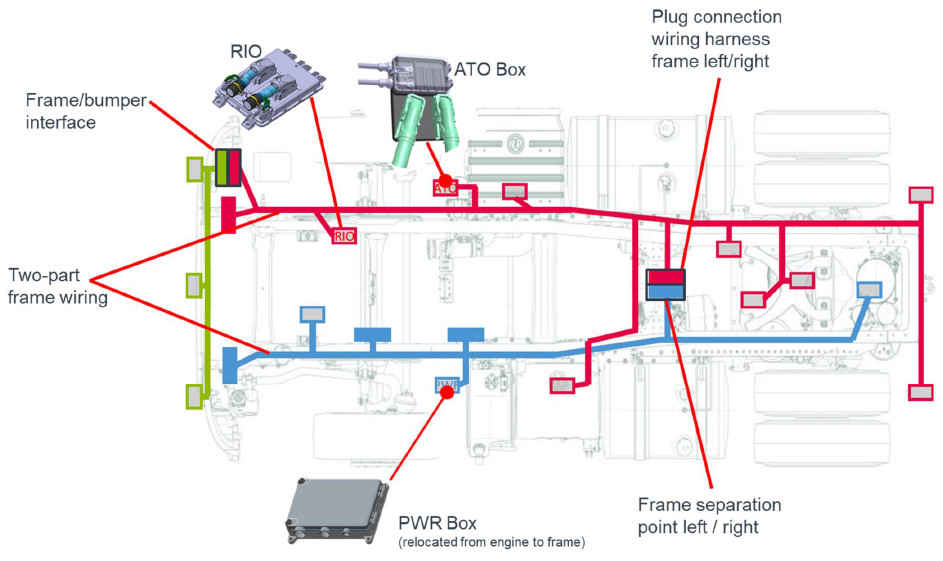

Новая структура проводки рамы

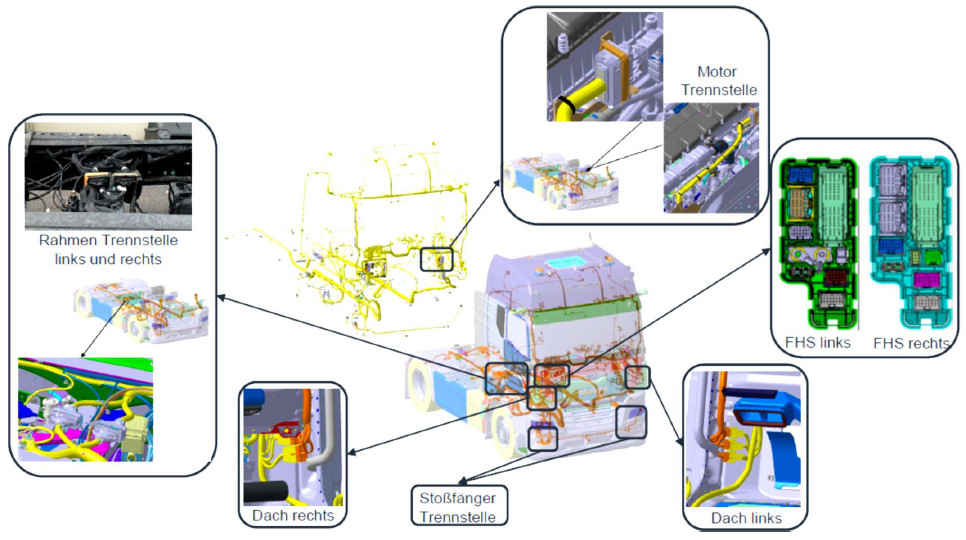

Точки соединения
Пример конструкции жгута проводов
Жгут проводов по индивидуальному заказу (KSK) Кабельная линия индивидуальна
• KSK содержит только те строки, которые необходимы в автомобиле в зависимости от выбранного оборудования.
• Предусмотрение дополнительных электрических компонентов не предусмотрено.
Пример конструкции кабеля с узлами сращивания
Пример конструкции
Номер линии - 150222
Две первых цифры описывают главную группу - 15
Третья подгруппа - 0
Последние три - подсчетный номер группы - 222
