Описание и распиновка ЭБУ с двигателя Cursor 10 1846T/1843T

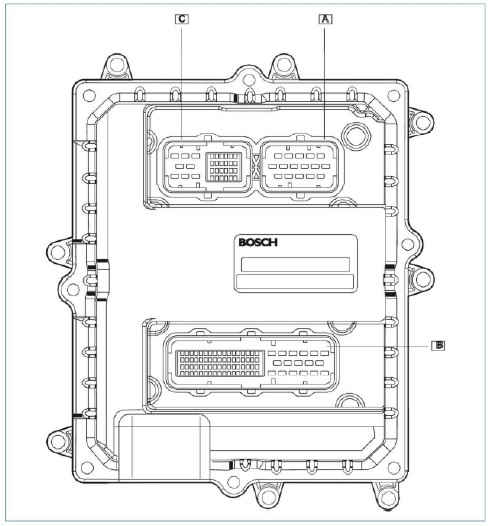

ЭЛЕКТРОННЫЙ УПРАВЛЯЮЩИЙ БЛОК EDC7 UC31
A. Соединитель электрической форсунки
B. Соединитель шасси
C. Соединитель датчика

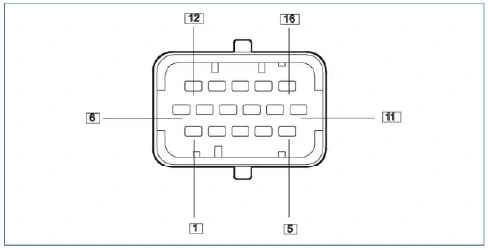

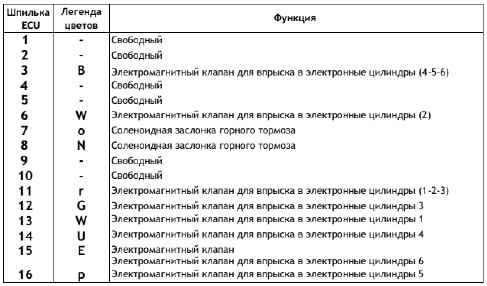

Соединитель электрической форсунки «а»
легенда цветов
В Черный
г Красный
U Голубой
W Белый
р Фиолетовый
G Зеленый
N Коричневый
Y Желтый
о Оранжевый
Е Серый
к Розовый
СОЕДИНИТЕЛЬ ДАТЧИКА «с»
легенда цветов
В Черный
г Красный
U Голубой
W Белый
р Фиолетовый
G Зеленый
N Коричневый
Y Желтый
о Оранжевый
Е Серый
к Розовый

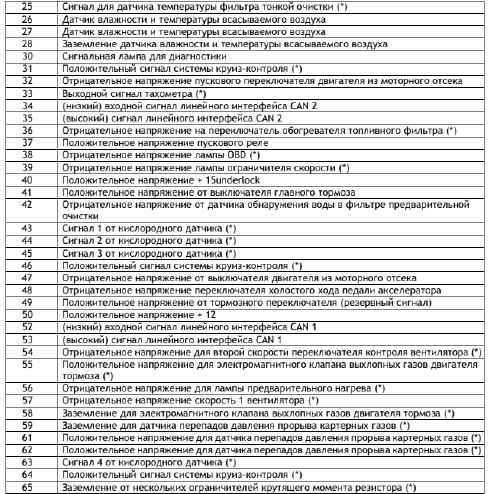

СОЕДИНИТЕЛЬ ШАССИ «В»
