Проверяем датчики ABS осцилографом

Современные системы ABS обладают достаточно высокой надёжностью и способны длительное время исправно работать. Электронные блоки системы ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями.
Самыми уязвимыми в системе ABS являются колёсные датчики и их электропроводка, зубчатые диски, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место их расположения благополучным никак не назовёшь: различные загрязнения, удары, или даже слишком большой люфт в подшипниках ступицы способны вызвать поломку колесных датчиков или привести к повреждению зубчатого диска, что чаще всего становится причиной неправильной работы системы ABS.
Целостность обмотки колесного датчика можно проверить путём измерения его сопротивление, значение которого должно быть от 1.2 kΩ до 1.8 kΩ и не должно изменяться при изгибе провода датчика. Повреждения колёсных зубчатых дисков определить без применения осциллографа очень сложно.

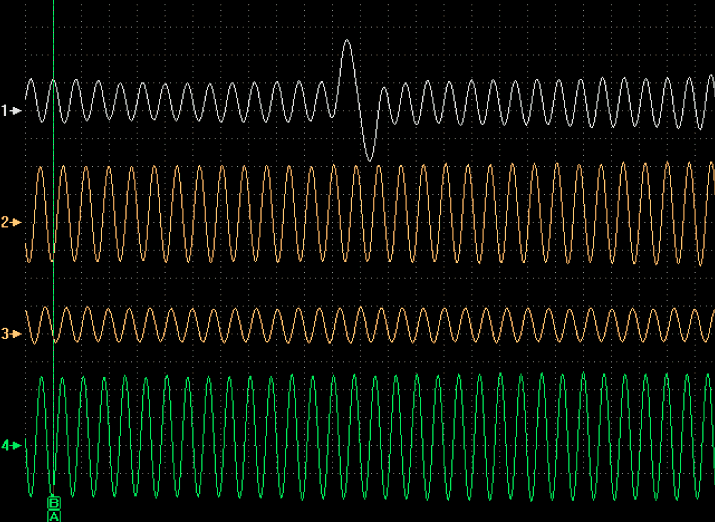

Осциллограммы напряжения выходного сигнала колёсных датчиков системы ABS, полученные при движении автомобиля без торможения со стабильной скоростью.
1 Осциллограмма напряжения выходного сигнала исправного датчика частоты вращения (в данном случае заднего правого колеса), работающего в паре с неисправным зубчатым диском. В задающем диске образовалась трещина.
2 Осциллограмма напряжения выходного сигнала исправного датчика частоты вращения (в данном случае переднего правого колеса).
3 Осциллограмма напряжения выходного сигнала неправильно установленного исправного датчика частоты вращения (в данном случае заднего левого колеса).
Амплитуда выходного сигнала датчика уменьшена из-за увеличенного зазора между датчиком и зубчатым диском.
4 Осциллограмма напряжения выходного сигнала исправного датчика частоты вращения (в данном случае переднего левого колеса).

При несоответствии сигналов, поступающих от колёсных датчиков или при определении других неисправностей, система ABS полностью отключается, загорается сигнальная лампа "ABS" или "EBS". Тормозная система при этом продолжает работать так, как на обычном автомобиле без системы ABS.
