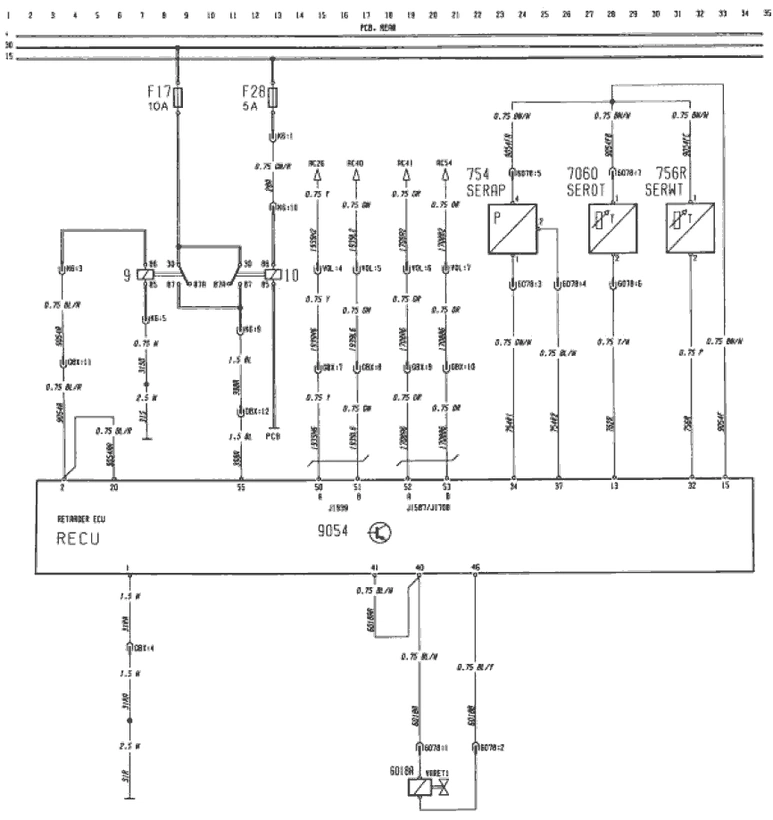

OG Тормоз-замедлитель для механической коробки передач VOLVO
Блок управления замедлителем ECU
№ | Компонент | Примечание |
F17 | Предохранитель 10 А, +30 | Задняя распределительная коробка электрооборудования |
F28 | Предохранитель 5 А, +15 | Задняя распределительная коробка электрооборудования |
9 | Реле задержки отключения питания | Обеспечивает время для сохранения в памяти (+30) при отключении +15 |
10 | Напряжение питания реле | |
754 | Датчик давления, давление включения | |
756R | Датчик температуры, охлаждающая жидкость | |
6.018A | Регулирующий клапан, пропорциональный (PWM) | |
6078 | Разъем, 7-контактный | Контакт 1-2 Регулирующий клапан 6018А 3-5 Датчик давления 754 6-7 Датчик температуры, масло 7060 |
7060 | Датчик температуры, масло | |
9054 | Блок управления RECU тормоза- замедлителя |
Ссылки на схеме “OG” на схему “AC” (=VECU)
Контакт 9054 | Назначение сигнала | VECU/контакт | Код на схеме/цепь |
50 провод № 1939H6 | Канал передачи данных J1939, высокий уровень | C:4 | (AC26) |
51 провод № 1939L6 | Канал передачи данных J1939, низкий уровень | C:5 | (AC40) |
52 провод № 1708A6 | Канал передачи данных J1708 A | C:2 | (AC 41) |
53 провод № 1708B6 | Канал передачи данных J1708 B | C:1 | (AC 54) |

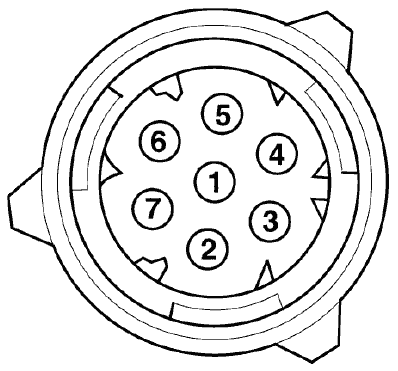

7-контактный разъем на тормозе-замедлителе
Цвет кабеля
1. Коричневый
2. Черный
3. Черный
4. Синий
5. Коричневый
6. Зелено-синий
7. Красный
2. Черный
3. Черный
4. Синий
5. Коричневый
6. Зелено-синий
7. Красный
