MAN Обратный клапан рециркуляции ОГ (AGR), модуль AGR
(мастерская)
Автобусы, грузовые автомобили с двигателем D2x стандарта Euro-6
Проблема
Сохранение одной или нескольких диагностических записей EDC 3929, 4458, 4645, 4019, 4025 может говорить о неисправности обратного клапана и (или) блокировании модуля AGR.
Порядок действий при указанных ниже диагностических записях EDC
- 3929: отклонение регулирования концентрации кислорода
- 4458: контроль охладителя системы AGR
- 4645/4019: температура после охладителя системы AGR
- 4025: датчик массового расхода воздуха
Эти диагностические записи могут указывать на неисправный обратный клапан рециркуляции ОГ (AGR) и (или) заблокированный модуль AGR. Необходимо выполнить указанные ниже работы.
- Осмотр обратного клапана рециркуляции ОГ (AGR) и принятие необходимых мер

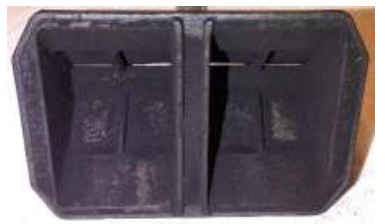

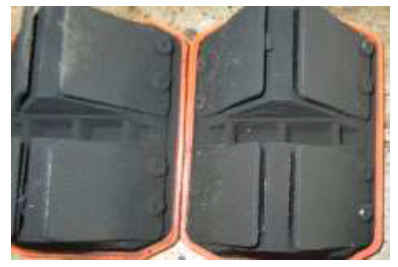

- Небольшие каплеобразные отложения, осадок сажи
Слегка приоткрыт
Обратный клапан в норме, диагностическая запись вызвана не обратным клапаном.
Продолжите поиск неисправностей, как обычно. Замена обратного клапана не требуется.

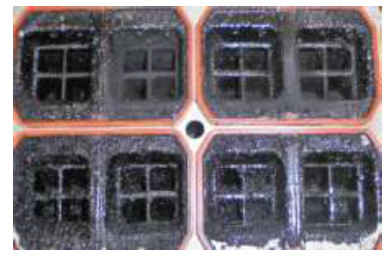

- Лакообразные отложения на обратном клапане
Замена модуля AGR

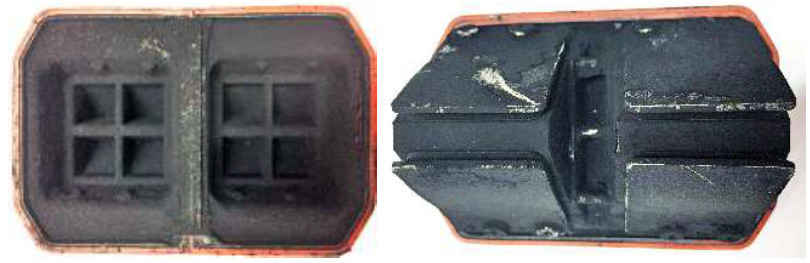

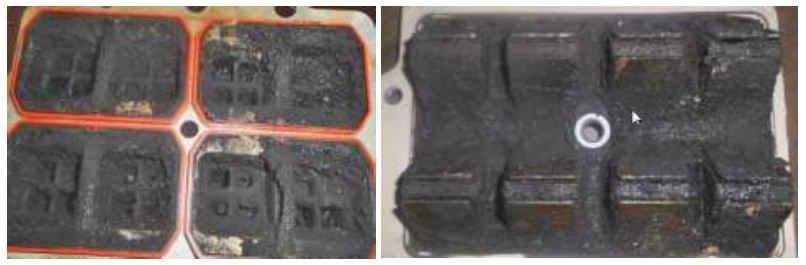

- Отложения, вызванные выходом охлаждающей жидкости
Застрявшие частицы в обратном клапане
Замените обратный клапан рециркуляции ОГ (AGR).
Проверьте, не разрушен ли клапан системы AGR, на месте ли заклепки, и при необходимости замените клапан системы AGR.

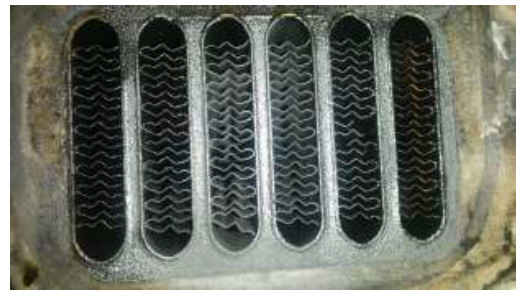

Проверьте модуль AGR на предмет выкрашивания пластин и при необходимости замените модуль AGR.
Только для двигателей Euro-6c:

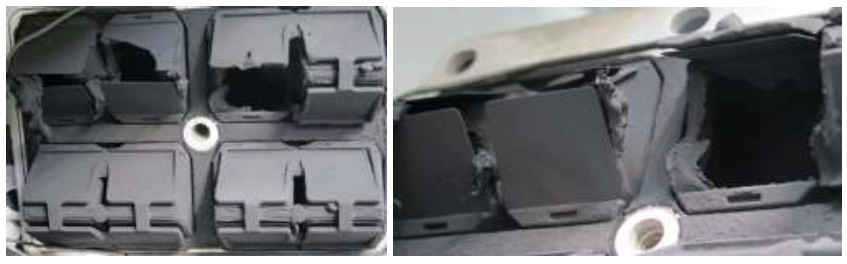

- оплавленный пластиковый обратный клапан
Неисправность на обратном клапане представляет собой косвенный ущерб, например, после утечки охлаждающей жидкости.
- Продолжите поиск неисправностей, как обычно.

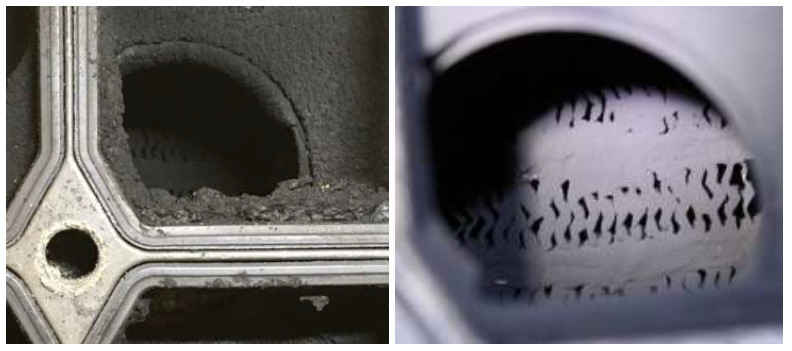

Сильно засоренные сажей пластины на модуле AGR (диагностическая запись 4458)
Замена модуля AGR Дальнейшая диагностика не требуется.
