MAN Проверка интеркулера в двигателях D08, D20 или D26
(мастерская)
Проблема
Для проверки герметичности промежуточного охладителя наддувочного воздуха высокого давления до настоящего времени не было подходящего приспособления. По этой причине промежуточные охладители наддувочного воздуха высокого давления раньше часто заменялись, хотя были герметичными.
Решение
Прежде чем заменять промежуточный охладитель наддувочного воздуха высокого давления, его необходимо проверить.
Инструкция по проверке
- Снимите промежуточный охладитель наддувочного воздуха высокого давления.

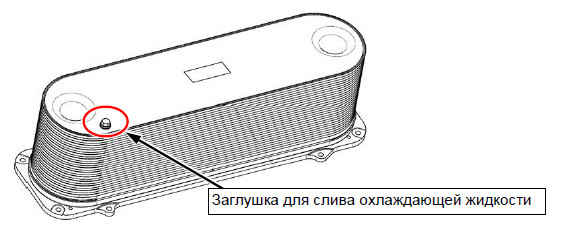

- Закройте выходное отверстие охлаждающей жидкости с нижней стороны промежуточного охладителя наддувочного воздуха высокого давления заглушкой для слива охлаждающей жидкости.

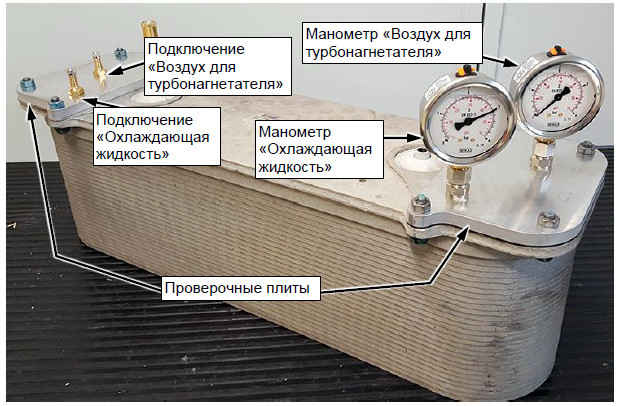

- Установите проверочные плиты с имеющимися уплотнениями на промежуточный охладитель наддувочного воздуха высокого давления и закрутите резьбовые соединения.
Момент затяжки: 22 Нм
- Подайте на подключение «Воздух для турбонагнетателя» воздух под давлением 3 бара.

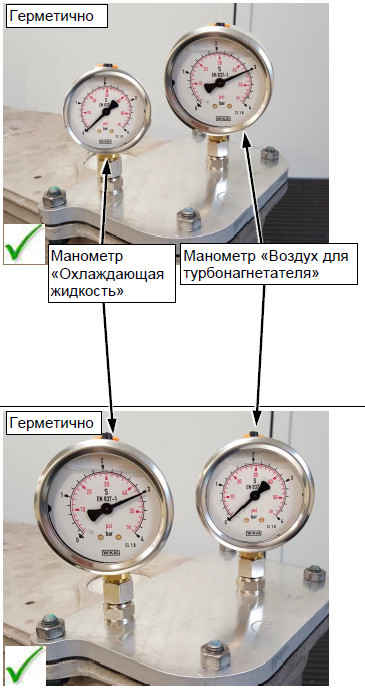

- Манометр на подключении «Воздух для турбонагнетателя» должен показывать давление 3 бара.
- Манометр на подключении «Охлаждающая жидкость» должен показывать давление 0 бар.
- Если давление воздуха на манометре «Охлаждающая жидкость» повышается, промежуточный охладитель наддувочного воздуха высокого давления негерметичен.
- Если по истечении ок. 20 минут на манометре «Охлаждающая жидкость» не наблюдается повышение давления, то промежуточный охладитель наддувочного воздуха высокого давления от стороны воздуха для турбонагнетателя до стороны охлаждающей жидкости герметичен. В этом случае:
- Проведите аналогичную проверку на подключении «Охлаждающая жидкость».
- Подайте на подключение «Охлаждающая жидкость» воздух под давлением 3 бара.
- Манометр на подключении «Охлаждающая жидкость» должен показывать давление 3 бара.
- Манометр на подключении «Воздух для турбонагнетателя» должен показывать давление 0 бар.
- Если давление воздуха на манометре «Воздух для турбонагнетателя» повышается, промежуточный охладитель наддувочного воздуха высокого давления негерметичен.
- Если по истечении ок. 20 минут на манометре «Воздух для турбонагнетателя» не наблюдается повышение давления, то промежуточный охладитель наддувочного воздуха высокого давления от стороны охлаждающей жидкости до стороны воздуха для турбонагнетателя герметичен.
- Если обе проверки не выявили повышения давления, промежуточный охладитель наддувочного воздуха высокого давления в порядке.
- Негерметичность в промежуточном охладителе наддувочного воздуха высокого давления
